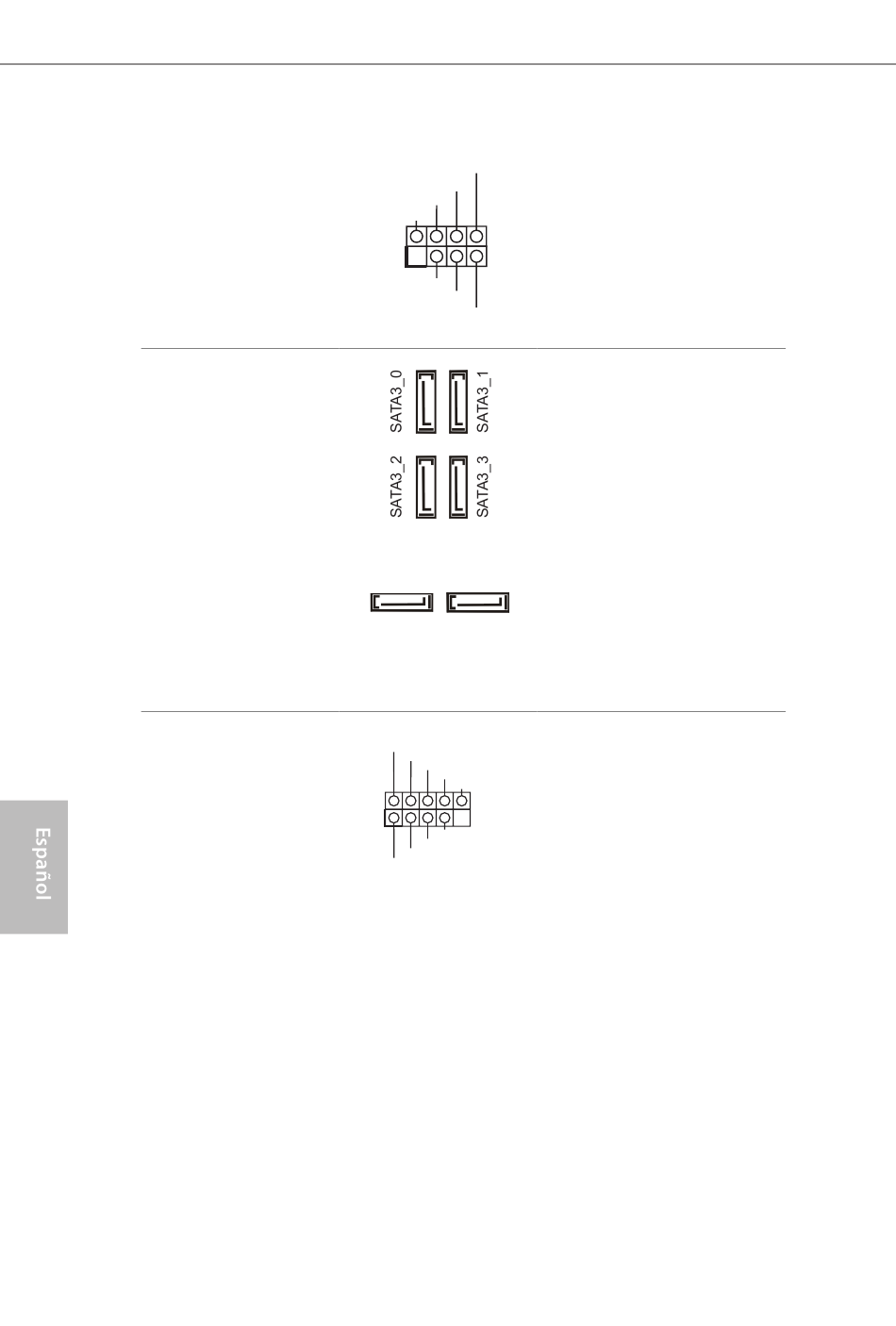

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 19)
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 14)
(SATA3_1:
consulte la pág.1, nº 13)
(SATA3_2:
consulte la pág. 1, nº 16)
(SATA3_3:
consulte la pág. 1, nº 15)
(SATA3_4:
consulte la pág. 1, nº 21)
(SATA3_5:
consulte la pág. 1, nº 20)
Cabezal USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 25)
84
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_5
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Conecte el LED de alimentación
del chasis y el altavoz del chasis a
esta base de conexiones.
Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_1 se deshabilitará.
* Si M2_2 se ocupa con un
dispositivo M.2 de tipo PCIe,
SATA3_0 se deshabilitará.
Esta placa base tiene otra base de
conexiones USB 2.0. Cada cabezal
USB 2.0 admite dos puertos.
