Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1, № 12)
(4-контактный CHA_
FAN2/WP)
(см. стр. 1, № 32)
(4-контактный CHA_
FAN3/WP)
(см. стр. 1, № 23)
(4-контактный CHA_
FAN4/WP)
(см. стр. 1, № 17)
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 5)
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр. 1, № 6)
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 10)

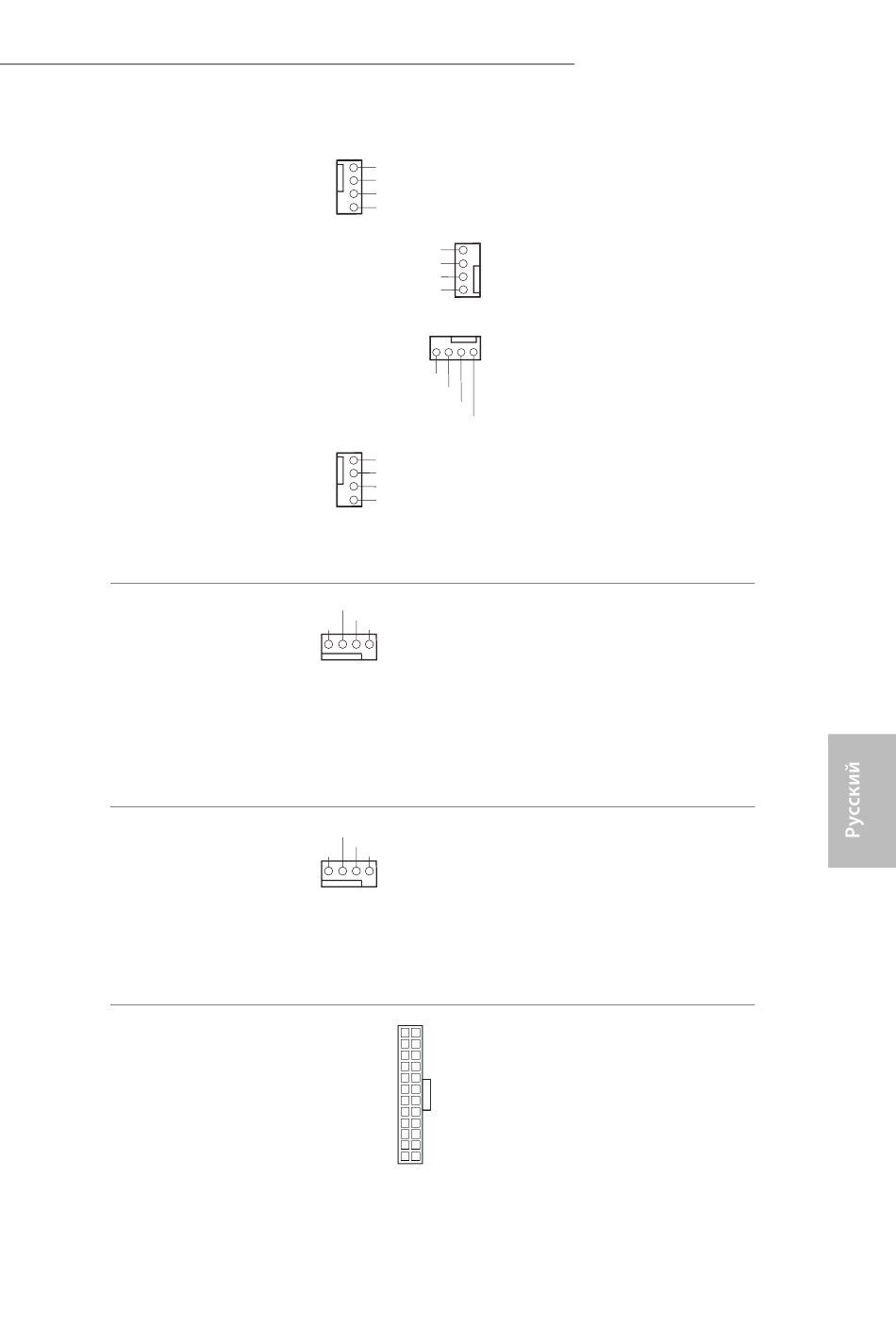

GND
1
FAN_VOLTAGE
2
CHA_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
1
FAN_VOLTAGE
2
CHA_FAN_SPEED
3
4 FAN_SPEED_CONTROL
FAN_VOLTAGE
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
1 2 3 4
FAN_VOLTAGE
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
1 2 3 4
12 24
1 13
Z490 Phantom Gaming 4/ax
Данная системная плата
оснащена тремя 4-контактными
разъемами для системы
водяного охлаждения корпуса.
4
3 3-контактную систему водяного
2
охлаждения корпуса следует
1
подключать к контактам 1–3.
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
