ASROCK Z490 Phantom Gaming 4/ax Schnellinstallationsanleitung Seite 114

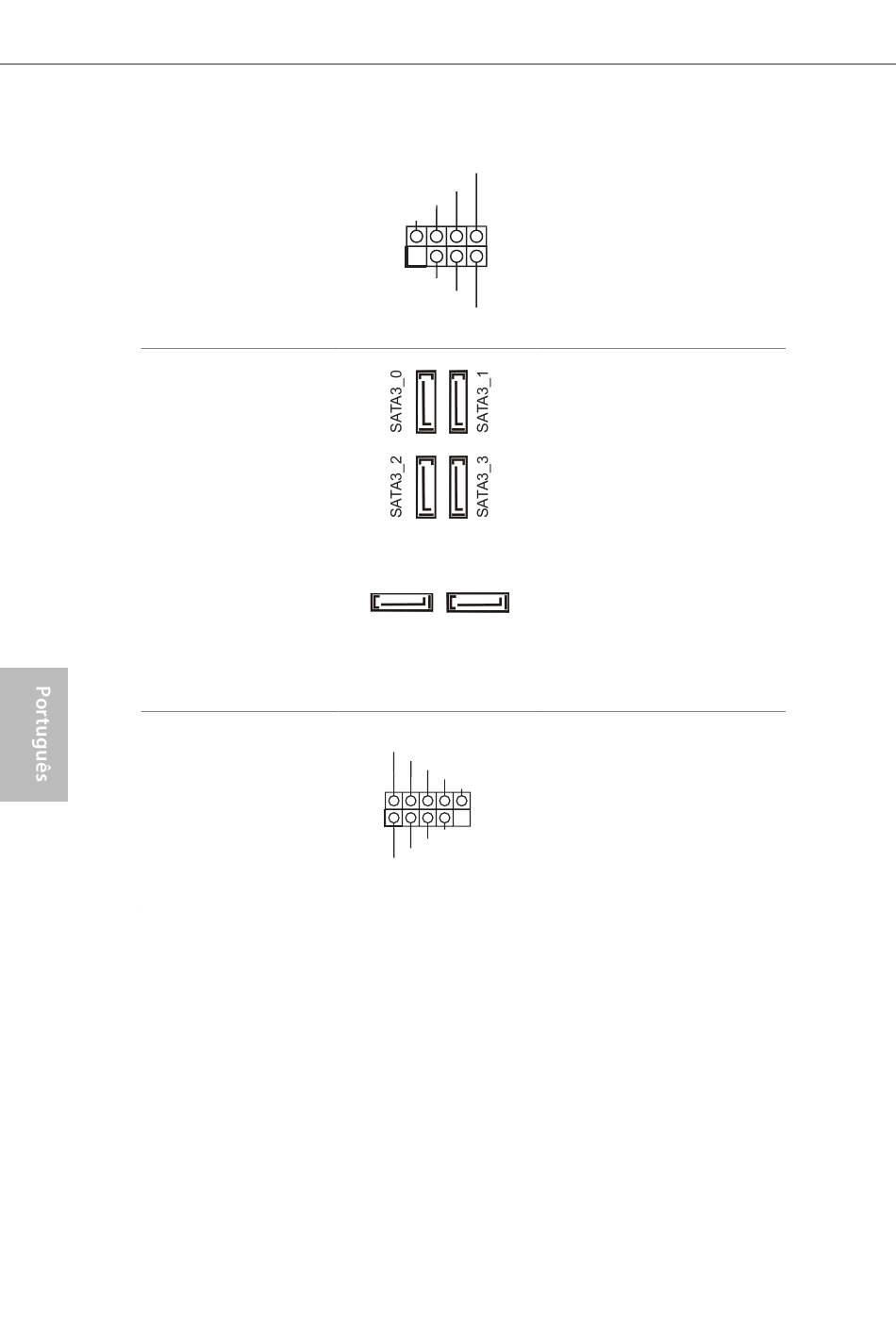

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 19)
Conectores série ATA3
(SATA3_0:
ver p.1, N.º 14)
(SATA3_1:
ver p.1, N.º 13)
(SATA3_2:
ver p.1, N.º 16)
(SATA3_3:
ver p.1, N.º 15)
(SATA3_4:
ver p.1, N.º 21)
(SATA3_5:
ver p.1, N.º 20)
Suporte USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 25)
110
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_5
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Conecte o LED de alimentação do
chassi e o autofalante do chassi a
este cabeçote.
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
* Se M2_2 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_1 será desativado.
* Se M2_2 estiver ocupado por
um dispositivo tipo M.2 PCIe,
SATA3_0 será desativado.
Há um cabeçote USB 2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode suportar duas portas.
