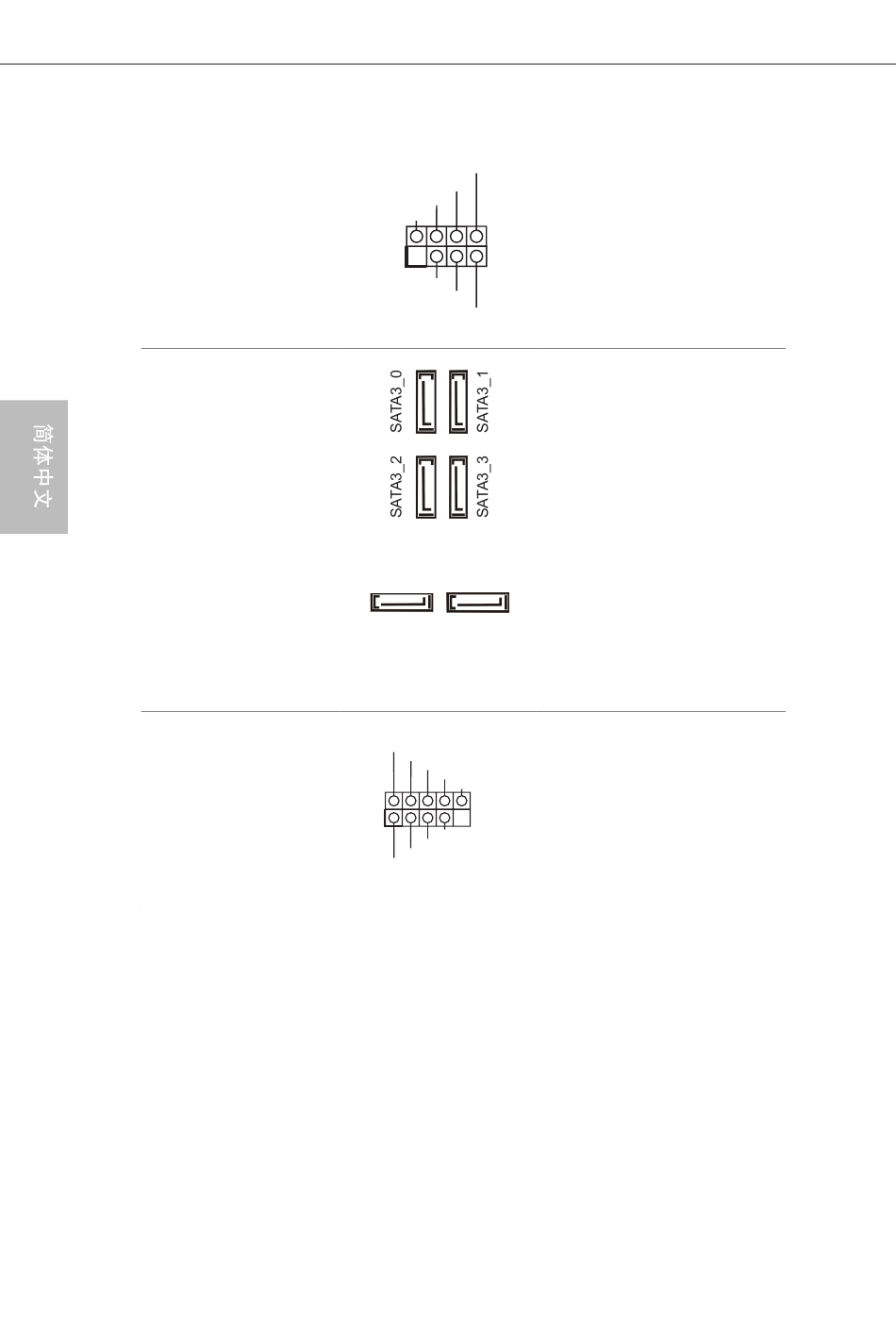

电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 19 个）
串行 ATA3 接口
（SATA3_0:
见第 1 页， 第 14 个）
（SATA3_1:
见第 1 页， 第 13 个）
（SATA3_2:
见第 1 页，第 16 个）
（SATA3_3:
见第 1 页，第 15 个）
（SATA3_4:
见第 1 页，第 21 个）
（SATA3_5:
见第 1 页，第 20 个）
USB 2.0 接头
（9 针 USB_3_4）
（见第 1 页，第 25 个）
162
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_5
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
请将机箱电源 LED 和机箱
扬声器连接到此接脚。
这六个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
* 如果 M2_2 被 SATA 型 M.2
设备占用，SATA3_1 将被禁用。
* 如果 M2_2 被 PCIe 型 M.2
设备占用，SATA3_0 将被禁用。
此主板上有一个 USB 2.0 接脚。
每个 USB 2.0 接脚可以支持两个
端口。
