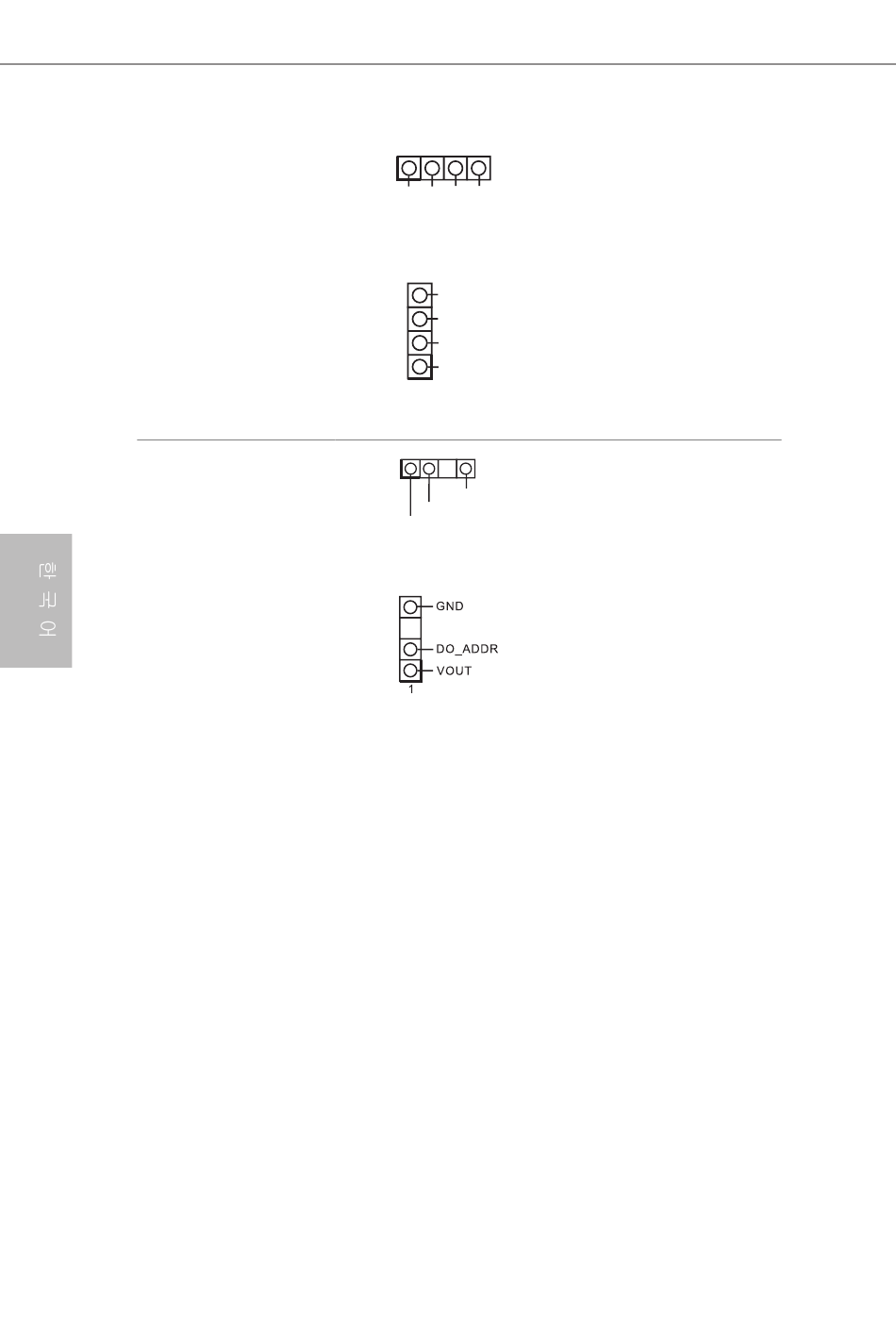

RGB LED 헤더
(4 핀 RGB_LED1)
(1 페이지 , 29 번 항목
참조 )
(4 핀 RGB_LED2)
(1 페이지 , 7 번 항목
참조 )
주소 지정 가능한 LED
헤더
(3 핀 ADDR_LED1)
(1 페이지 , 26 번 항목
참조 )
(3 핀 ADDR_LED2)
(1 페이지 , 8 번 항목
참조 )
140
RGB 헤더는 다양한 LED 조
1
명 효과를 선택할 수 있는 RGB
12V G R B
LED 연장 케이블을 연결하는 데
사용됩니다 .
주의 : RGB LED 케이블을 잘못
B
된 방향으로 설치하지 마십시
R
오 . 그럴 않을 경우 케이블이 손
G
상될 수 있습니다 .
12V
* 이 헤더에 대한 추가 지침은 34
1
페이지를 참조하십시오 .
이 헤더는 사용자가 다양한 LED
1
조명 효과에서 선택할 수 있는
GND
주소 지정 가능한 LED 연장 케
DO_ADDR
VOUT
이블을 연결하는 데 사용됩니
다 .
주의 : 주소 지정 가능한 LED 케
이블을 잘못된 방향으로 설치하
지 마십시오 . 그럴 경우 케이블
이 손상될 수 있습니다 .
* 이 헤더에 대한 추가 지침은 35
페이지를 참조하십시오 .
