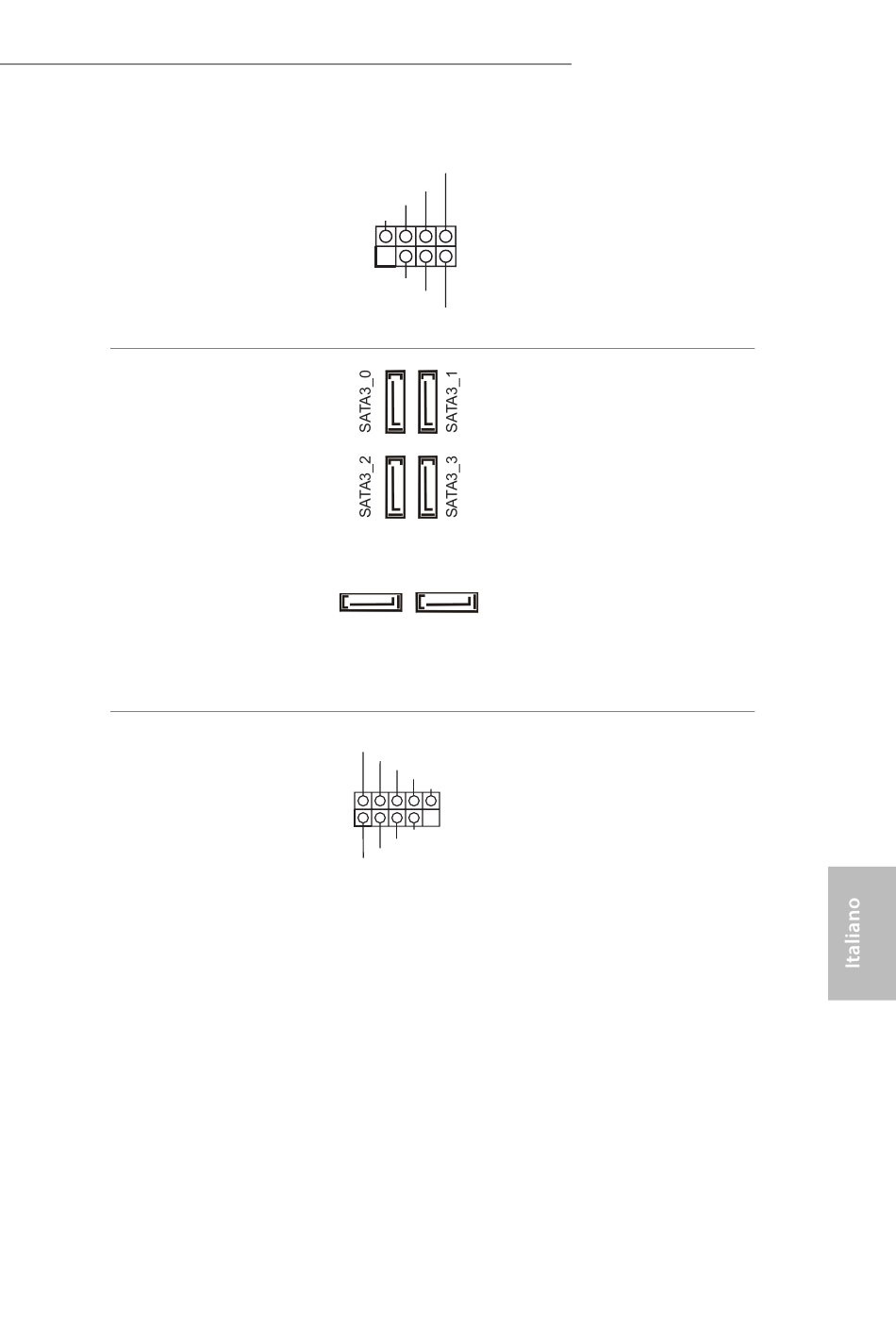

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 19)
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 14)
(SATA3_1:
vedere pag. 1, n. 13)
(SATA3_2:
vedere pag.1, n. 16)
(SATA3_3:
vedere pag.1, n. 15)
(SATA3_4:
vedere pag.1, n. 21)
(SATA3_5:
vedere pag.1, n. 20)
Connettore USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 25)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_4 SATA3_5
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Z490 Phantom Gaming 4/ax
Collegare i LED alimentazione e
l'altoparlante a questo connettore.
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo PCIe,
SATA3_0 sarà disabilitato.
Su questa scheda madre c' è un
connettore USB 2.0. Ciascun
header USB 2.0 può supportare
due porte.
