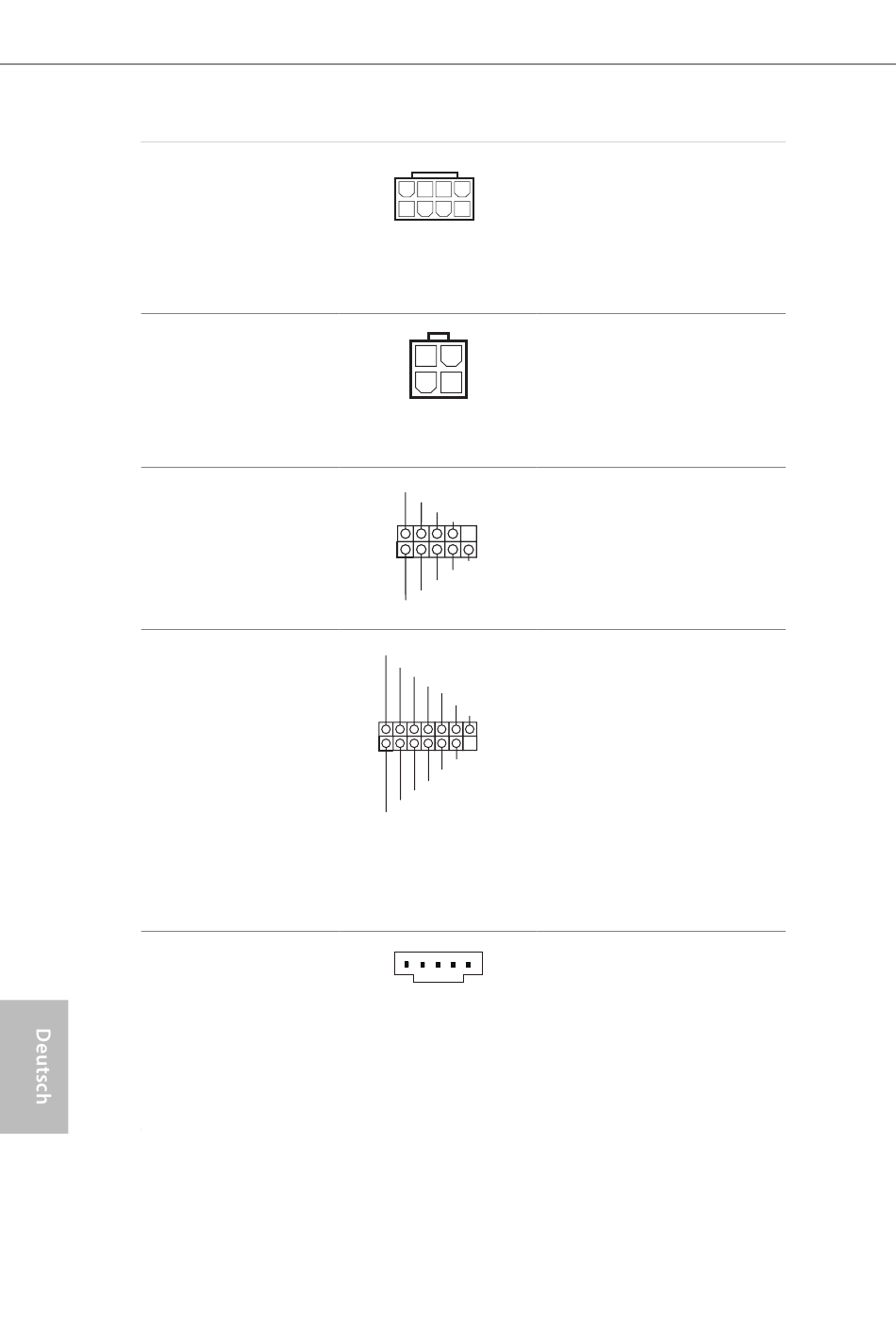

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
ATX-12-V-Netzanschluss
(4-polig, ATX12V2)
(siehe S. 1, Nr. 2)
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 27)
SPI-TPM-Stiftleiste
(13-polig, SPI_TPM_J1)
(siehe S. 6, Nr. 18)
Thunderbolt-
Erweiterungs-
kartenanschluss
(5-polig, TB1)
(siehe S. 1, Nr. 31)
48
8
5
4
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
Dieses Motherboard bietet einen
8-poligen ATX-12-V-
Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.
An diesen Anschluss schließen Sie
ein ATX-12 V-Netzteil an. *Der
Netzteilstecker passt nur in einer
Richtung in diesen Anschluss.
Diese COM1-Stiftleiste
unterstützt ein Modul für serielle
Ports.
Dieser Anschluss unterstützt
das SPI Trusted Platform
Module- (TPM) System, das
Schlüssel, digitale Zertifikate,
Kennwörter und Daten sicher
aufbewahren kann. Ein TPM-
System hilft zudem bei der
Stärkung der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
Thunderbolt™-AIC-Karte am
PCIE4 (Standardsteckplatz).
