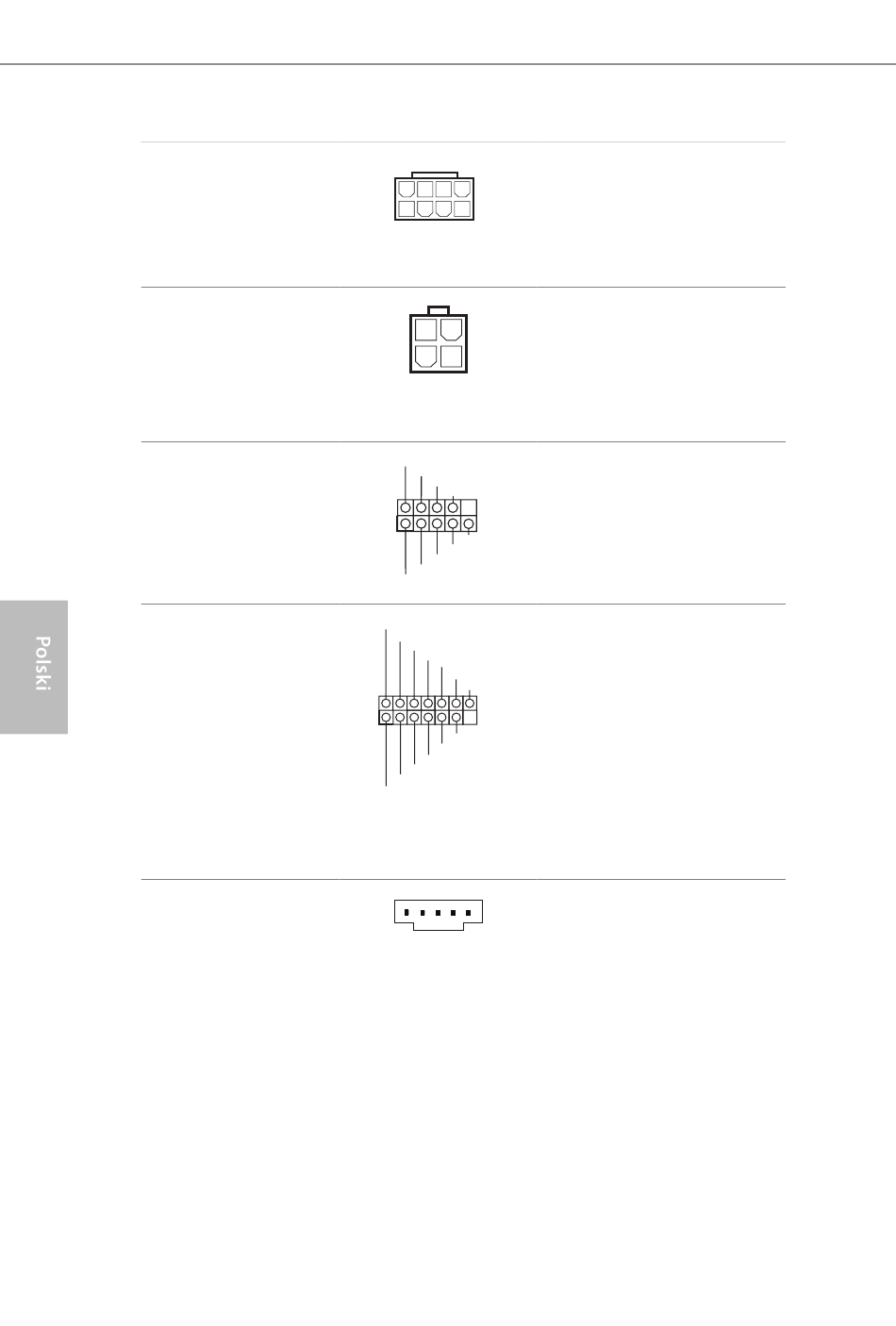

Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
Złącze zasilania ATX 12V
(4-pinowe ATX12V2)
(sprawdź s.1, Nr 2)
Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 27)
złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.6, Nr 18)
Złącze Thunderbolt AIC
(5-pinowe TB1)
(sprawdź s.1, Nr 31)
126
8
5
4
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
Podłącz do tego złącza zasilacz
ATX 12V. *Wtyczka zasilacza
pasuje do tego złącza tylko w
jednym kierunku.
To złącze główkowe COM1
obsługuje moduł portu
szeregowego.
To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze, certyfikaty
cyfrowe, hasła i dane. System
TPM pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych
i zapewnieniu integralności
platformy.
Podłącz do tego złącza dodatkową
kartę Thunderbolt™ (AIC) przez
kabel GPIO.
* Należy zainstalować kartę
Thunderbolt™ AIC do PCIE4
(gniazdo domyślne).
