ASROCK Z490 Phantom Gaming 4/ax Schnellinstallationsanleitung Seite 77

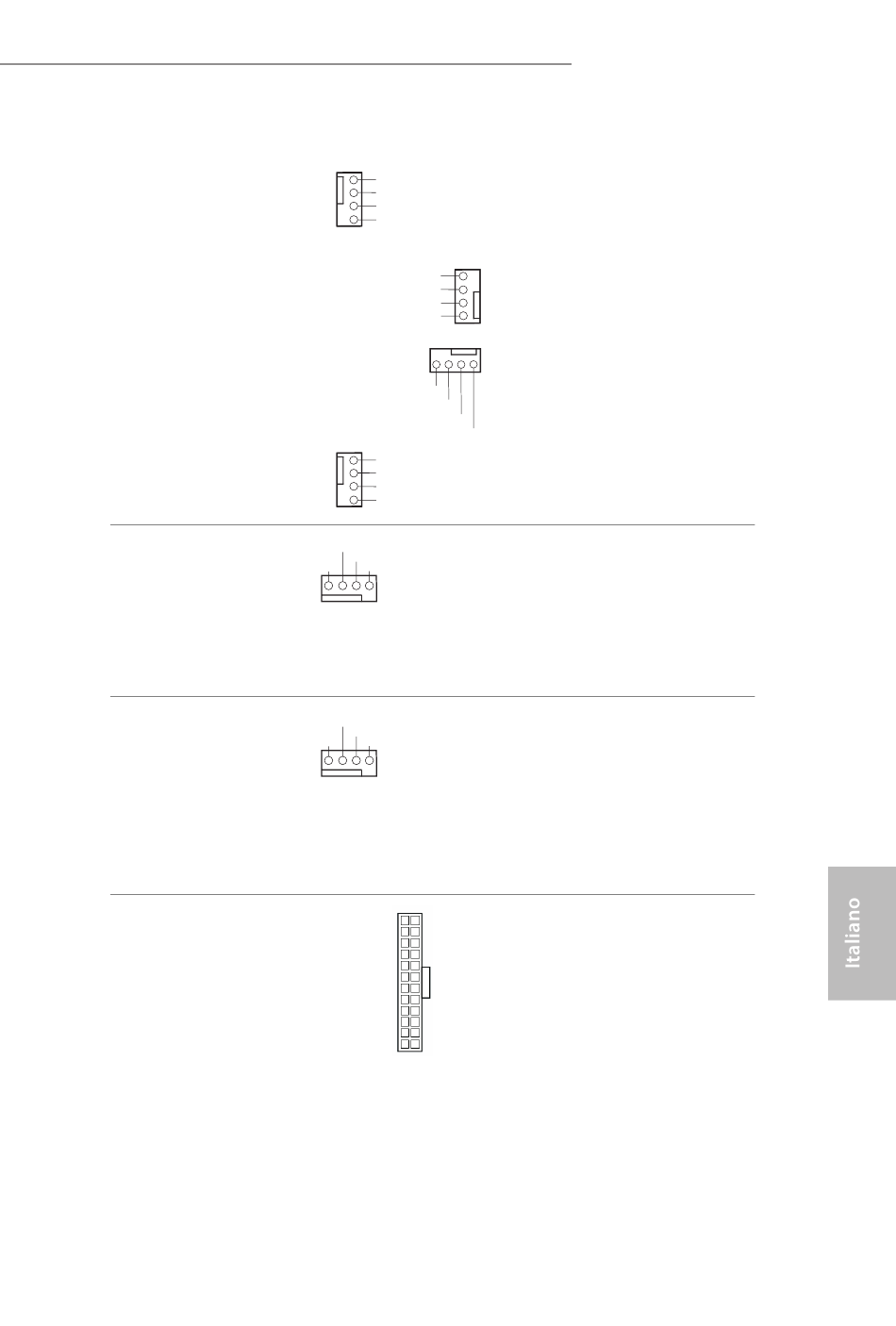

Connettori ventola
chassis / pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 12)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 32)
(CHA_FAN3/WP a 4 pin)
(vedere pag. 1, n. 23)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 17)
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 5)
Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 6)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 10)
GND
1
FAN_VOLTAGE
2
CHA_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
1
FAN_VOLTAGE
2
CHA_FAN_SPEED
3
4 FAN_SPEED_CONTROL
FAN_VOLTAGE
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
1 2 3 4
FAN_VOLTAGE
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
1 2 3 4
12 24
1 13
Z490 Phantom Gaming 4/ax
Questa scheda madre è dotata di
tre connettori ventola a 4 pin per
il raffreddamento ad acqua del
telaio. Se si decide di collegare una
ventola telaio con raffreddamento
4
3 ad acqua a 3 pin, collegarla al
2
pin 1-3.
1
Questa scheda madre è dotata di
un connettore per la ventola della
CPU (Ventola silenziosa) a 4 pin.
Se si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Questa scheda madre è dotata di
un connettore per la ventola della
CPU con raffreddamento ad acqua
a 4 pin. Se si decide di
collegare una ventola della CPU
con raffreddamento ad acqua a
3 pin, collegarla al pin 1-3.
Questa scheda madre è dotata di
un connettore di
alimentazione ATX a 24 pin. Per
utilizzare un'alimentazione ATX a
20 pin, collegarla lungo il pin 1 e il
pin 13.
73
