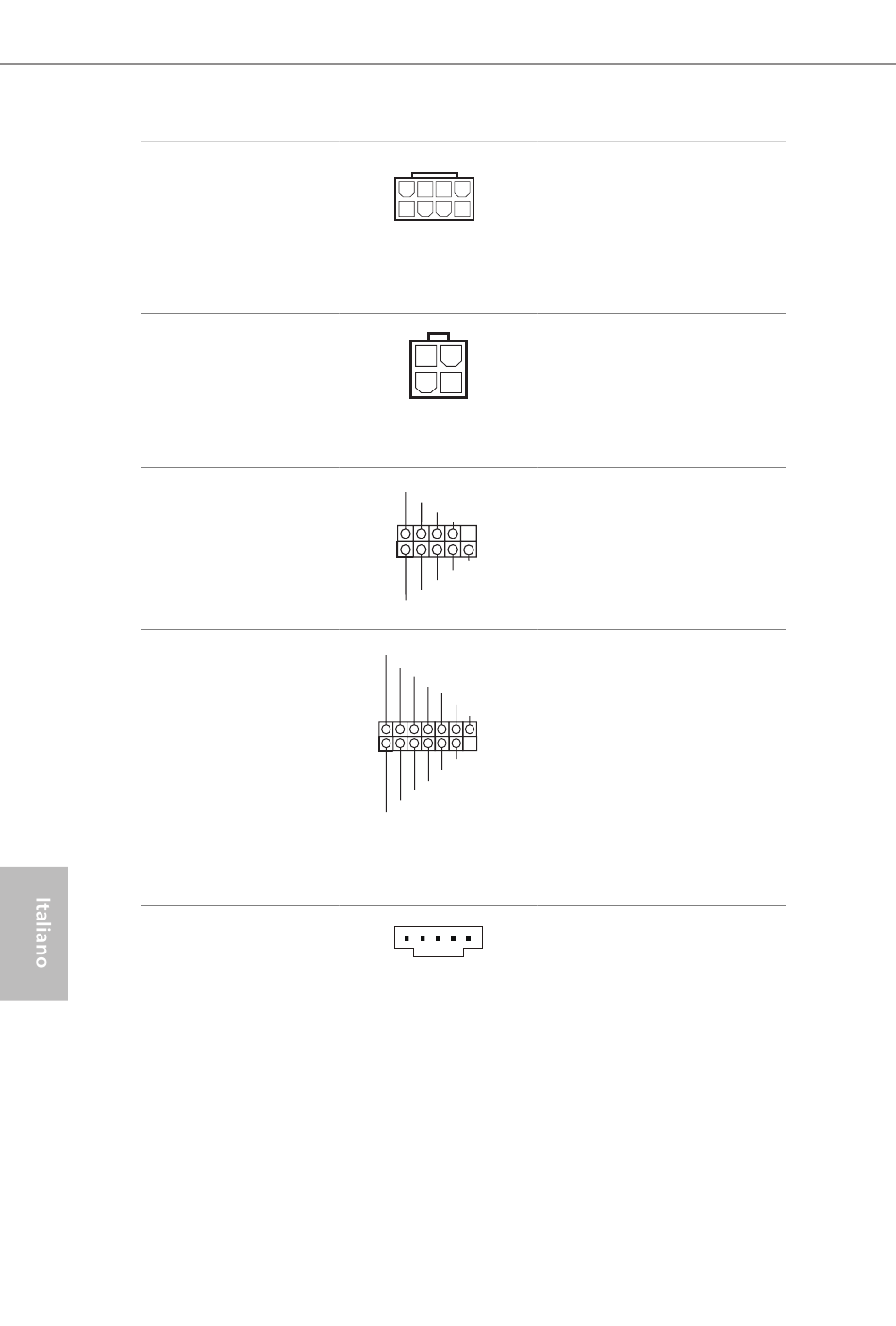

Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Connettore di
alimentazione ATX da 12 V
(ATX12V2 a 4 pin)
(vedere pag. 1, n. 2)
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 27)
Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 6, n. 18)
Connettore Thunderbolt
AIC
(TB1 5-pin)
(vedere pag. 1, n. 31)
74
8 5
4 1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX a
4 pin, collegarla lungo il pin 1 e il
pin 5.
Collegare un alimentatore ATX
a 12 V a questo connettore. *La
spina di alimentazione può essere
inserita in questo connettore con
un solo orientamento.
Questo header COM1 supporta
un modulo di porta seriale.
Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e dati.
Un sistema TPM permette anche
di potenziare la sicurezza della
rete, di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) a questo
connettore utilizzando il cavo
GPIO.
* Installare la scheda
Thunderbolt™ AIC nell'alloggio
(predefinito) PCIE4.
