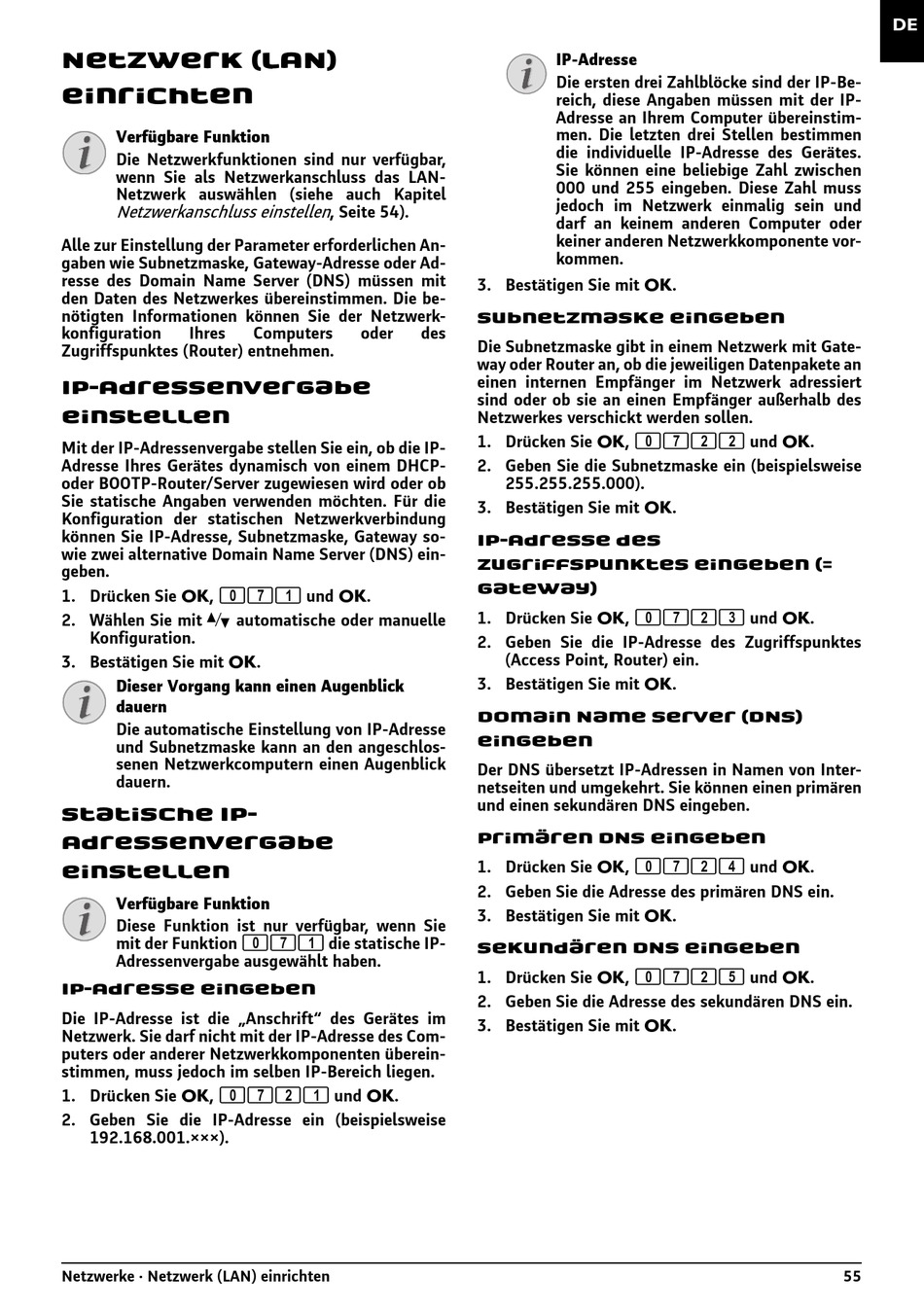

Netzwerk (LAN)

einrichten
· Netzwerk (LAN) einrichten
Netzwerk (LAN)
Verfügbare Funktion
Die Netzwerkfunktionen sind nur verfügbar,
wenn Sie als Netzwerkanschluss das LAN-
Netzwerk auswählen (siehe auch Kapitel

Netzwerkanschluss einstellen

Einleitung
Alle zur Einstellung der Parameter erforderlichen An-
gaben wie Subnetzmaske, Gateway-Adresse oder Ad-
resse des Domain Name Server (DNS) müssen mit
den Daten des Netzwerkes übereinstimmen. Die be-
nötigten Informationen können Sie der Netzwerk-
konfiguration Ihres
Zugriffspunktes (Router) entnehmen.

IP-Adressenvergabe

einstellen

Einleitung
Mit der IP-Adressenvergabe stellen Sie ein, ob die IP-
Adresse Ihres Gerätes dynamisch von einem DHCP-
oder BOOTP-Router/Server zugewiesen wird oder ob
Sie statische Angaben verwenden möchten. Für die
Konfiguration der statischen Netzwerkverbindung
können Sie IP-Adresse, Subnetzmaske, Gateway so-
wie zwei alternative Domain Name Server (DNS) ein-
geben.
1. Drücken Sie OK, 071 und OK.
2. Wählen Sie mit [ automatische oder manuelle
Konfiguration.
3. Bestätigen Sie mit OK.
Dieser Vorgang kann einen Augenblick dauern
Dieser Vorgang kann einen Augenblick
dauern
Die automatische Einstellung von IP-Adresse
und Subnetzmaske kann an den angeschlos-
senen Netzwerkcomputern einen Augenblick
dauern.

Statische IP-

Adressenvergabe
einstellen
Verfügbare Funktion (LAN)
Verfügbare Funktion
Diese Funktion ist nur verfügbar, wenn Sie
mit der Funktion 071 die statische IP-
Adressenvergabe ausgewählt haben.
IP-Adresse eingeben
Einleitung
Die IP-Adresse ist die „Anschrift" des Gerätes im
Netzwerk. Sie darf nicht mit der IP-Adresse des Com-
puters oder anderer Netzwerkkomponenten überein-
stimmen, muss jedoch im selben IP-Bereich liegen.
1. Drücken Sie OK, 0721 und OK.
2. Geben Sie die IP-Adresse ein (beispielsweise
192.168.001.×××).
Netzwerke · Netzwerk (LAN) einrichten
, Seite 54).
Computers oder des
IP-Adresse
Die ersten drei Zahlblöcke sind der IP-Be-
reich, diese Angaben müssen mit der IP-
Adresse an Ihrem Computer übereinstim-
men. Die letzten drei Stellen bestimmen
die individuelle IP-Adresse des Gerätes.
Sie können eine beliebige Zahl zwischen
000 und 255 eingeben. Diese Zahl muss
jedoch im Netzwerk einmalig sein und
darf an keinem anderen Computer oder
keiner anderen Netzwerkkomponente vor-
kommen.
3. Bestätigen Sie mit OK.
Subnetzmaske eingeben
Einleitung
Die Subnetzmaske gibt in einem Netzwerk mit Gate-
way oder Router an, ob die jeweiligen Datenpakete an
einen internen Empfänger im Netzwerk adressiert
sind oder ob sie an einen Empfänger außerhalb des
Netzwerkes verschickt werden sollen.
1. Drücken Sie OK, 0722 und OK.
2. Geben Sie die Subnetzmaske ein (beispielsweise
255.255.255.000).
3. Bestätigen Sie mit OK.
IP-Adresse des
Zugriffspunktes eingeben (=
Gateway)
1. Drücken Sie OK, 0723 und OK.
2. Geben Sie die IP-Adresse des Zugriffspunktes
(Access Point, Router) ein.
3. Bestätigen Sie mit OK.
Domain Name Server (DNS)
eingeben
Einleitung
Der DNS übersetzt IP-Adressen in Namen von Inter-
netseiten und umgekehrt. Sie können einen primären
und einen sekundären DNS eingeben.
Primären DNS eingeben
1. Drücken Sie OK, 0724 und OK.
2. Geben Sie die Adresse des primären DNS ein.
3. Bestätigen Sie mit OK.
Sekundären DNS eingeben
1. Drücken Sie OK, 0725 und OK.
2. Geben Sie die Adresse des sekundären DNS ein.
3. Bestätigen Sie mit OK.
