Seite 3
Vielen Dank Vielen Dank, dass Sie sich für ein d-Color MF3000 entschieden haben. Sie haben eine ausgezeichnete Wahl getroffen. Ihr d-Color MF3000 wurde speziell für optimale Leistung in Windows-, Macintosh- und Linux-Umgebungen konzipiert. Warenzeichen Acrobat und das Acrobat-Logo sind in den USA und/oder anderen Ländern einge- tragene Warenzeichen oder Warenzeichen von Adobe Systems Incorporated.
Seite 4
Hinweis zum Handbuch Olivetti S.p.A. behält sich das Recht vor, den Inhalt dieser Anleitung sowie das darin beschriebene Gerät ohne Vorankündigung zu ändern. Ungenauigkeiten und Fehler wurden soweit wie möglich vermieden. Olivetti S.p.A. übernimmt jedoch für dieses Handbuch keinerlei Gewähr, einschließlich, jedoch nicht beschränkt auf stillschweigende Gewährleistungen der Marktgängigkeit oder Eignung für einen...
Die Software wird Ihnen entsprechend den Bedingungen des vorliegenden Vertrages in Lizenz überlassen. OLIVETTI S.P.A. erteilt Ihnen eine einfache Unterlizenz zur Benutzung der Software und Doku- mentation, sofern Sie sich mit folgenden Bedingungen einverstanden erklären: 1. Sie sind berechtigt, die Software und die zugehörigen Schriftprogramme ausschließlich für Ihre eigenen, internen, geschäftlichen Zwecke für die Druckausgabe auf dem (den) Ihnen...
Seite 6
10. UNTER KEINEN UMSTÄNDEN IST OLIVETTI S.P.A. ODER IHR LIZENZGEBER IHNEN GEGENÜBER HAFTBAR ZU MACHEN FÜR FOLGE-, BEILÄUFIG ENTSTANDENE, INDI- REKTE ODER KONKRETE SCHÄDEN BZW. STRAFE EINSCHLIEßENDEN SCHADENER- SATZ, EINSCHLIEßLICH ENTGANGENER GEWINNE ODER EINSPARUNGEN, SELBST WENN OLIVETTI S.P.A. ÜBER DIE MÖGLICHKEIT DERARTIGER SCHÄDEN INFORMIERT WURDE.
Rechtliche Einschränkungen beim Kopieren Es ist verboten, Kopien bestimmter Dokumente zu erstellen, wenn die Absicht besteht, diese Kopien als Original-Dokumente auszugeben. Die nachfolgende Liste ist zwar nicht vollständig, sie kann aber als Leitfaden für ver- antwortungsbewusstes Kopieren herangezogen werden. Finanzunterlagen Gewöhnliche Schecks Reiseschecks Zahlungsanweisungen...
Seite 8
RICHTLINIE 2002/96/CE FÜR DIE BEHANDLUNG, SAMMLUNG, WIEDERVERWERTUNG UND ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK ALTGERÄTEN UND DEREN BESTANDTEILE INFORMATIONEN 1. FÜR DIE LÄNDER DER EUROPÄISCHEN UNION (EG) Es ist verboten, jede Art von Elektro- und Elektronik-Altgeräten als unsortierten Siedlungsabfall zu entsorgen: es ist Pflicht, diese separat zu sammeln.
Inhalt 1 Einführung ...................... 1-1 Überblick über die Bestandteile und Funktionen des Systems ....1-2 Platzanforderungen..................1-2 Teilebezeichnungen ..................1-4 Vorderansicht..................1-4 Rückansicht ..................1-6 Vorderansicht mit Optionen ..............1-6 Anpassen des Winkels des Bedienfelds ............. 1-7 Treiber-CD/DVD ..................1-8 Druckertreiber (Postscript-Treiber) ............
Seite 10
2 Bedienfeld und Touch Display ..............2-1 Das Bedienfeld ....................2-2 Bildschirme im Touch Display ..............2-5 Startbildschirm.................... 2-5 Startbildschirm des Kopiermodus .............. 2-7 Startbildschirm des Modus In Ordner scannen .......... 2-8 Startbildschirm des Modus Scannen per E-Mail ........2-9 Startbildschirm des Faxmodus ..............
Seite 11
Kennwörter, für die die Kennwortrichtlinien Anwendung finden....3-86 Kennwortrichtlinien ................... 3-87 Erweiterte Sicherheitseinstellungen............ 3-87 Erforderliche Einstellungen ............... 3-87 Geänderte Einstellungen................3-88 [Standardwerte wiederherstell.] ..............3-89 [Festplatte formatieren] ................3-90 [Papiermangel] ..................3-90 [Einst. für Beschränk.-code] ..............3-91 [Job-Protokoll löschen] ................3-91 4 Handhabung von Druckmedien ..............
Seite 12
Ausgabefach ....................4-33 Druckmedien lagern ..................4-34 Originalmedien ..................... 4-35 Spezifikationen..................4-35 Dokumente, die auf dem Vorlagenglas angelegt werden können ..4-35 Dokumente, die in den ADF eingelegt werden können ...... 4-35 Dokument einlegen ..................4-37 Auflegen eines Dokuments auf das Vorlagenglas........4-37 Einlegen eines Dokuments in den ADF.............
Seite 13
6 Testdruck, Externer Speicher (Speicher direkt) und Code & Druck ..................6-1 Testdruck ....................... 6-2 Drucken eines auf Festplatte gespeicherten Auftrags ........ 6-2 Löschen eines auf Festplatte gespeicherten Auftrags........ 6-2 Externer Speicher (Speicher direkt) ............. 6-3 Direktdruck von einem USB-Speichergerät..........6-3 Auswählen des anzuzeigenden Dateityps ..........
Seite 14
Einstellungen des WIA-Treibers für Windows ........... 9-7 Einstellungen des TWAIN-Treibers für Macintosh ........9-8 Moduseinstellungen..................9-8 Bei Auswahl von [Basismodus]..............9-8 Bei Auswahl von [Erweit. Modus]..............9-9 Verwendung von Web-Services ..............9-12 Erforderliche Einstellungen für die Nutzung eines Web-Services..... 9-12 Installation dieses Systems auf dem Computer ........
Seite 15
Durchführen von Vorgängen im Modus In Ordner scannen ....10-18 Grundlegende Vorgänge im Modus In Ordner scannen ......10-18 Festlegen der Dokumenteinstellungen ........... 10-20 [1-seitig/2-seitig] ................10-20 [Originalformat] ................. 10-20 [Originaleinst.] - [Separater Scan] ............. 10-21 [Originaleinst.] - [Origin.ausrichtung] ..........10-21 [Originaleinst.] - [Orig.bindungsposition] ..........
Seite 16
11 Austauschen von Verbrauchsmaterial ............11-1 Austauschen von Verbrauchsmaterial ............11-2 Tonerkartuschen ..................11-2 Tonerkartusche austauschen..............11-5 Bildeinheit austauschen ................11-10 Austauschen des Resttonerbehälters ............. 11-17 Austauschen der Transferrolle ..............11-20 Austauschen der Übertragungsbandeinheit ........... 11-22 Austauschen der Pufferbatterie .............. 11-30 Austauschen der Fixiereinheit..............
Seite 17
Status-, Fehler- und Wartungsmeldungen ..........13-41 Statusmeldungen ..................13-41 Fehlermeldungen ..................13-42 Warnmeldungen................13-42 Bedienermeldungen................13-45 Wartungsmeldungen................13-52 14 Installation von Zubehör ................14-1 Einführung ....................14-2 Untere Kassetteneinheit PF-P08 ..............14-3 Inhalt des Kits ................... 14-3 Installieren der unteren Kassetteneinheit PF-P08........14-4 Ablagetisch WT-P01 ..................
Überblick über die Bestandteile und Funktionen des Systems Platzanforderungen Halten Sie die nachfolgend dargestellten Abstände ein, um den Drucker pro- blemlos bedienen und warten zu können. 1068 mm (42,0") 150 mm 288 mm 100 mm (5,9") 530 mm (20,9") (11,3") (3,9") Vorderansicht 359 mm...
Seite 21
359 mm (14,1") 508 mm (20,0") 70 mm 376 mm (14,8") (2,8") 954 mm (37,6") Seitenansicht mit Zubehörkomponenten Sonderzubehör ist in der obigen Abbildung grau dargestellt. Überblick über die Bestandteile und Funktionen des Systems...

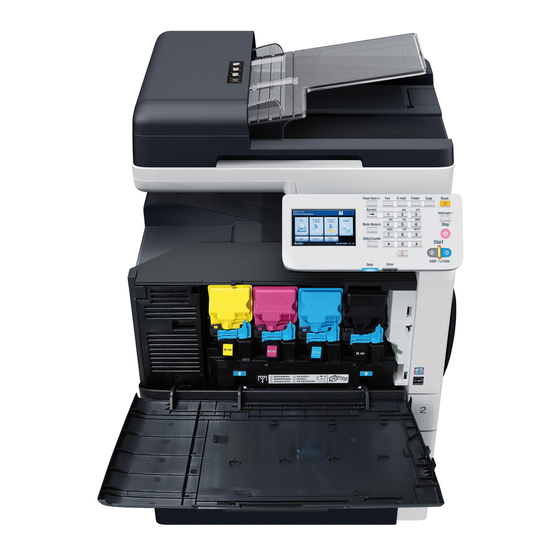

Teilebezeichnungen In den folgenden Abbildungen werden die wichtigsten Bestandteile Ihres Systems dargestellt. Die hier verwendeten Bezeichnungen werden im gesamten Handbuch beibehalten. Daher sollten Sie sich an dieser Stelle mit ihnen vertraut machen. Vorderansicht 1—Bedienfeld 2—Automatischer Dokumen- teneinzug (ADF - Automa- tic Document Feeder) 2-a: ADF-Abdeckung 2-b: Dokumentenführung...
Seite 23
11—Fixiereinheit 12—Rechte Klappe 13—Transferrolle 14—Übertragungsbandeinheit 15—Bildeinheit(en) 16—Vordere Abdeckung 17—Resttonerbehälter 18—Tonerkartusche(n) Überblick über die Bestandteile und Funktionen des Systems...
Anpassen des Winkels des Bedienfelds Der Neigungswinkel des Bedienfelds kann in drei Stufen eingestellt werden. Stellen Sie das Bedienfeld auf den Winkel ein, der eine einfache Bedienung ermöglicht. Fassen Sie das Bedienfeld an beiden Seiten an und stellen Sie es auf. Bevor Sie das Bedienfeld in einem kleineren Winkel positionieren, stellen Sie...
Treiber-CD/DVD Druckertreiber (Postscript-Treiber) Betriebssystem Einsatz/Nutzen Windows 7/Vista/Server 2008/XP/ Mit diesen Treibern können Sie alle Server 2003/2000 Druckerfunktionen aufrufen und unter anderem mit Endverarbeitungs- und Windows Server 2008 R2/7/Vista/ anspruchsvollen Layoutfunktionen Server 2008/XP/Server 2003 (64 Bit) arbeiten. Ausführliche Informationen hierzu finden Sie unter "Druckertrei- bereinstellungen aufrufen (Windows)"...
Druckertreiber (XPS-Treiber) Betriebssystem Einsatz/Nutzen Windows 7/Vista/Server 2008 Mit diesen Treibern können Sie alle Druckerfunktionen aufrufen und unter Windows Server 2008 R2/7/Vista/ anderem mit Endverarbeitungs- und Server 2008 (64 Bit) anspruchsvollen Layoutfunktionen arbeiten. Ausführliche Informationen über den Installationsvorgang und die entsprechenden Funktionen finden Sie in der [Referenzanleitung] auf der Dokumentations-CD/DVD.
Scanner-Treiber Betriebssystem Einsatz/Nutzen TWAIN-Treiber für Windows 7/Vista/ Mit diesen Treibern können Sie die Server 2008/XP/Server 2003/2000 Scan-Parameter, wie z. B. die Farb- oder Formateinstellungen, einrichten. TWAIN-Treiber für Mac OS X (10.3.9/10.4/10.5/10.6) Ausführliche Informationen hierzu finden Sie unter "Einstellungen des WIA-Treibers für Windows" auf Seite 9-7.
Anwendungs-CD/DVD Anwendungen Anwendungen Einsatz/Nutzen Download-Manager Mit diesem Dienstprogramm können Schriften und Overlay-Daten auf die (Windows Server 2008 R2/7/Vista/ Festplatte heruntergeladen werden. Server 2008/XP/Server 2003/2000, Mac OS 10.2.8/10.3/10.4/10.5/10.6) Ausführliche Informationen über die Funktionen des Download-Managers finden Sie in der Online-Hilfe. Net Care Device Manager Dieses Dienstprogramm ermöglicht den Zugriff auf Funktionen für das Druckermanagement wie beispiels-...
Seite 30
Direct Print Mit den Funktionen dieser Anwen- dung können Sie PDF- und TIF-Dateien zur Druckausgabe direkt an einen Drucker senden. Ausführliche Informationen finden Sie in der Bedienungsanleitung von Direct Print auf der Anwendungs-CD/DVD. Enterprise Suite Plugin Dieses Plugin stelle die zusätzlichen Funktionen der Enterprise Suite bereit, mit denen die zentrale Verwal- tung der Geräte und der entsprechen-...
Dokumentations-CD/DVD Dokumentation Dokumentation Einsatz/Nutzen Installationsanleitung Diese Bedienungsanleitung enthält ausführliche Installationshinweise, die für den ordnungsgemäßen Betrieb dieses Systems beachtet werden müssen. Das umfasst die Einrichtung des Systems und die Installation der Treiber. Bedienungsanleitung Kopieren/ Diese Bedienungsanleitung enthält Drucken/Scan (diese Anleitung) ausführliche Informationen über allgemeinen Aktivitäten bei der tägli- chen Nutzung des Systems, z.
Systemanforderungen – Pentium 3: 400 MHz oder höher (Windows Vista: 1 GHz oder höher) – PowerPC G3 oder höher (G4 oder höher wird empfohlen) – Macintosh mit Intel-Prozessor Betriebssystem – Microsoft Windows 7 Home Basic/Home Premium/Professional/ Enterprise/Ultimate, Windows 7 Home Premium/Professional/ Enterprise/Ultimate, Windows Server 2008 R2 Standard/Enterprise, Windows Server 2008 Standard/Enterprise, Windows Server 2008 Standard/Enterprise x64 Edition, Windows Vista Home Basic/Home...
Das Bedienfeld Name Funktion Touch Display Zeigt verschiedene Bildschirme und Meldungen an. Wählen Sie die gewünschten Einstellungen durch Berühren dieser Anzeige. Taste/LED Drücken Sie diese Taste, um in den Energiespar- [Energiesp.] modus zu wechseln. Während sich das System im Energiesparmodus befindet, leuchtet die LED der Taste [Energiesp.] grün und das Touch Display ist nicht mehr beleuchtet.
Seite 35
Name Funktion Taste [Reset] Drücken Sie diese Taste, um die Einstellungen aller angezeigten Funktionen zu löschen (mit Ausnahme der programmierten Einstellungen). Drücken Sie diese Taste, um im Scan-Betrieb einen angehaltenen Auftrag zu löschen. Taste/LED Drücken Sie diese Taste, um in den Unterbre- [Unterbr.] chungsmodus zu wechseln.
Seite 36
Name Funktion LED [Fehler] Blinkt orange, wenn ein Fehler aufgetreten ist. Leuchtet orange, wenn der Servicetechniker geru- fen wird. LED [Daten] Blinkt blau, wenn ein Druckauftrag empfangen wird. Leuchtet blau, während gedruckt wird oder wenn ein Druckauftrag in die Warteschlange gestellt wurde.
Bildschirme im Touch Display Startbildschirm Bezeichnung Beschreibung Status Zeigt Meldungen zum aktuellen Betriebsstatus an. [Fax] Drücken Sie diese Taste, um in den Faxmodus zu wechseln. Ausführliche Informationen finden Sie in der [Bedienungsanleitung Fax]. [Scannen p. Drücken Sie hier, um in den Modus "Scannen p. E-Mail] E-Mail"...
Seite 38
Bezeichnung Beschreibung [Kopie] Drücken Sie diese Taste, um in den Kopiermodus zu wechseln. Ausführliche Informationen zu den Bedienvorgän- gen im Kopiermodus finden Sie unter "Verwenden des Kopiermodus" auf Seite 7-1. Datum/Uhrzeit Zeigt das aktuelle Datum und die aktuelle Uhrzeit [USB/Fest- Drücken Sie hier, um Dateien auf einer USB-Spei- platte] chereinheit zu drucken.
Startbildschirm des Kopiermodus Bezeichnung Beschreibung Anzahl der Zeigt die festgelegte Kopienanzahl an. Kopien Kopiermodus- Drücken Sie eine Taste, um den entsprechenden einstellungen Bildschirm aufzurufen und die gewünschten Ein- stellungen festzulegen. [Prüfung/ Drücken Sie diese Taste, um die aktuell gültigen Eingabe] Kopiereinstellungen zu überprüfen.
Startbildschirm des Modus In Ordner scannen Bezeichnung Beschreibung [Favoriten] Drücken Sie hier, um häufig genutzte Ziele anzuzeigen. [Manuelle Drücken Sie diese Taste, um manuell eine Adresse Eingabe] für den ausgewählten Zieltyp einzugeben. [Verlauf] Drücken Sie diese Taste, um ein Ziel aus dem Ver- laufsprotokoll auszuwählen.
Startbildschirm des Modus Scannen per E-Mail Bezeichnung Beschreibung [Favoriten] Drücken Sie hier, um häufig genutzte Ziele anzuzeigen. [Manuelle Drücken Sie hier, um eine Zieladresse direkt Eingabe] einzugeben. [Verlauf] Drücken Sie diese Taste, um ein Ziel aus dem Ver- laufsprotokoll auszuwählen. [Prüfung/ Drücken Sie diese Taste, um die aktuellen Einstel- Eingabe]...
Auftragsbildschirm Bezeichnung Beschreibung [Drucken] Drücken Sie diese Taste, um eine Liste der Druck- aufträge am Bildschirm anzuzeigen. [Senden] Drücken Sie diese Taste, um eine Liste der Übertra- gungsaufträge am Bildschirm anzuzeigen. [Empfng.] Drücken Sie diese Taste, um eine Liste der Emp- fangsaufträge am Bildschirm anzuzeigen.
Statusbildschirm Bezeichnung Beschreibung [Verbr.artikel] Drücken Sie diese Taste, um einen Bildschirm zu öffnen, in dem der Status der Verbrauchsartikel angezeigt wird. Die Prozentangaben für die Restbestände der Verbrauchsartikel können sich von den tatsächlichen Beständen unterscheiden und dienen lediglich als Anhaltspunkt. [Geräteinfo.] Drücken Sie diese Taste, um einen Bildschirm zu öffnen, in dem Informationen über die Geräte ange-...
Bildschirm USB/Festplatte Bezeichnung Beschreibung [Testdruck] Drücken Sie hier, um einen auf Festplatte gespei- cherten Druckauftrag zu drucken. [Ben.-name] Wählen Sie einen Benutzer. [Speicher Drücken Sie hier, um Dateien auf einer USB-Spei- direkt] chereinheit zu drucken. [Dateiliste] Wählen Sie die zu druckende Datei aus. Außerdem können die Druckeinstellungen festgelegt werden.
Seite 45
Ausführliche Informationen zur Testdruckfunktion finden Sie unter "Testdruck" auf Seite 6-2. Ausführliche Informationen über die Funktion für den externen Spei- cherdruck finden Sie unter "Externer Speicher (Speicher direkt)" auf Seite 6-3. Ausführliche Informationen über die Code- & Druckfunktion finden Sie unter "Code & Druck" auf Seite 6-5. Bildschirme im Touch Display 2-13...
Tasten und Symbole in den Bildschirmen Symbol Beschreibung Wenn ein Bildschirm aus mehreren Seiten besteht, drücken Sie [ ] oder [ ], um eine andere Seite auszuwählen. Zwischen [ ] und [ ] angezeigte Werte entsprechen der aktu- ellen Seitenzahl und der Gesamtseitenzahl. Werden nicht alle Registerkarten angezeigt, drücken Sie [ oder [ ], um eine andere Registerkarte auszuwählen.
Seite 47
Symbol Beschreibung Wird beim Drucken mit PC-Druck, Drucken von empfangenen Faxen oder beim Berichtdruck angezeigt. Wird angezeigt, wenn eine G3-Faxverbindung verwendet wird. Wird angezeigt, wenn Dokumente für eine Timerübertragung in die Warteschlange gestellt sind. Wird angezeigt, wenn Faxdokumente mit Speicherempfang oder PC-Fax-Betrieb empfangen wurden.
Benutzerauthentifizierung und Kostenstelle Wurden Benutzerauthentifizierungs- oder Kostenstelleneinstellungen auf dem System festgelegt, müssen zur Anmeldung der Benutzername und das Kennwort bzw. der Kostenstellenname und das Kennwort im Anmeldebild- schirm eingegeben werden. Im Folgenden wird beschrieben, wie Sie sich anmelden, wenn Benutzerau- thentifizierungs- oder Kostenstelleneinstellungen festgelegt wurden.
Seite 49
Wurden Kostenstelleneinstellungen festgelegt, wird nach dem Drük- ken von [Anmeldg.] die Kostenstellenverfolgung durchgeführt. Wenn das System jedoch nicht für die Synchronisierung von Benutzerau- thentifizierungs- und Kostenstelleneinstellungen eingerichtet wurde und eine Kostenstelle für den Benutzer definiert wurde, der sich gerade anmeldet, dann wird die Kostenstellenverfolgung nicht durch- geführt.
Anmeldung unter Verwendung des Authentifizierungsgeräts Im folgenden Abschnitt wird beschrieben, wie die Anmeldung an diesem System anhand der IC-Kartenauthentifizierung vorgenommen wird. Damit die IC-Kartenauthentifizierung durchgeführt werden kann, müssen zuvor die auf der IC-Karte gespeicherten Informationen regi- striert werden. Wenn ein Authentifizierungsfehler auftritt, kann dies an einer fehler- haften Registrierung der IC-Karteninformationen liegen.
[Eingabeunterstützung] Im Bildschirm [Eingabeunterstützung] können verschiedene Einstellungen für die angezeigten Bildschirme und die Verwendung der Bedienfeldtasten fest- gelegt werden. Eingabeun- Tastenwie- Zeit bis zum terstützung derh. /Intervall Start Tastenintervall Tasten- Alle festlegen Aktivieren signale Lautstärke Akust. Signal Bestätigung Aktivieren z. Eingabe- des Vorgangs bestätg.
Seite 53
Aktivieren Akust. Signal f. 'Betriebs- bereit' Lautstärke Akustisches Leises Warnsi- Aktivieren Warnsignal gnal (Stufe 1) Lautstärke Leises Warnsi- Aktivieren gnal (Stufe 2) Lautstärke Leises Warnsi- Aktivieren gnal (Stufe 3) Lautstärke Warnsignal Aktivieren bei Ausnah- mealarm Lautstärke Touch-Display- Einstellung Anzeigezeit f. Meldungen LCD- Helligkeit [Eingabeunterstützung]...
Seite 54
Drücken Sie die Bedienfeldtaste [Bed.-Prog./Zähler]. Drücken Sie auf [Eingabeunterstützung]. Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Tastenwiederh. /Intervall] Sie können angeben, nach welchem Zeitraum sich ein Wert zu ändern beginnt, wenn eine Taste gedrückt gehalten wird, und nach welchem Zeitraum zum jeweils nächsten Wert gewechselt wird.
Seite 55
[Akust. Signal b. Einstellun- Aktivieren: [Ein] / [Aus] Eingabefehler] Lautstärke: [Niedrig] / [Mittel] / [Hoch] Legen Sie fest, ob Signale ausgegeben werden sol- len, wenn ungültige Daten eingegeben werden. [Basis-Sound] Einstellun- Aktivieren: [Ein] / [Aus] Lautstärke: [Niedrig] / [Mittel] / [Hoch] Legen Sie fest, ob Signale ausgegeben werden sol- len, wenn beim Blättern durch die Einstellungen die Standardeinstellung ausgewählt wird.
Seite 56
[Leises Warnsignal Einstellun- Aktivieren: [Ein] / [Aus] (Stufe 2)] Lautstärke: [Niedrig] / [Mittel] / [Hoch] Legen Sie fest, ob Signale ausgegeben werden sol- len, wenn der Benutzer einen Bedienvorgang falsch ausführt. [Leises Warnsignal Einstellun- Aktivieren: [Ein] / [Aus] (Stufe 3)] Lautstärke: [Niedrig] / [Mittel] / [Hoch] Legen Sie fest, ob Signale ausgegeben werden sol- len, wenn ein Fehler auftritt, der vom Benutzer...
Seite 57
[Anzeigezeit f. Meldungen] Einstellun- [3 Sek.] / [5 Sek.] Geben Sie an, wie lange Warnmeldungen (beispiels- weise bei einem unzulässigen Vorgang) angezeigt werden sollen. [LCD-Helligkeit] Einstellun- -3 bis 3 (Standard: 0) Passen Sie den Kontrast des Touch Displays an. [Eingabeunterstützung]...
[Zähler] Im Bildschirm [Zähler] können die Werte der Seitenzählung für die einzelnen Funktionen und die Werte der Gesamtseitenzählung abgerufen werden. Zähler Gesamt Kopie Druck Scan Drücken Sie die Bedienfeldtaste [Bed.-Prog./Zähler]. Drücken Sie auf [Zähler]. Drücken Sie auf [ ], [ ], [ ] oder [ ], um die gewünschten Informatio- nen anzuzeigen.
[Adressregistrierung] Im Bildschirm [Adressregistrierung] können E-Mail- und Faxziele registriert und angezeigt werden. Adress- E-Mail Prüfung/Eingabe registrierung Prüfung/Eingabe Prüfung/Eingabe Drücken Sie die Bedienfeldtaste [Bed.-Prog./Zähler]. Drücken Sie [Adressregistrierung]. [Adressregistrierung] wird nicht angezeigt, wenn nur Kostenstellen- einstellungen festgelegt wurden und kein Benutzer mit einer Kosten- stelle angemeldet ist.
Seite 60
Funktion Beschreibung [Fax] Faxziele können registriert und angezeigt werden. Ausführliche Informationen zur Registrierung fin- den Sie in der [Bedienungsanleitung Fax]. [Prüfung/Eingabe] Drücken Sie hier, um ausführliche Informationen über das ausgewählte Ziel zu erhalten. [Neu] Drücken Sie hier, um ein neues Ziel zu registrieren. Legen Sie unter [Nr.], [Name], [Faxnummer], [Favo- riten], [Index] und [Leitungseinstellungen] die gewünschten Einstellungen fest.
[Benutzereinstellungen] Im Bildschirm [Benutzereinstellungen] können verschiedene Einstellungen vom Benutzer geändert werden. Benutzerein- System- Sprache stellungen einstellungen Maßeinheiten- einstellung Papierfach Autom. Fach- wechsel ein ATS/APS Fach 1 aktivieren Fach 2 Fach 3 Fach 4 ACS-Stufe Standardreg. Scan p. E-Mail Standardreg. Standardreg. In Ordner scannen Kopierein-...
Seite 62
Scan- JPEG- einstellungen Komprim. Schwarz- Kompri- mier.stufe Standard- Scaneinst. Standardfach Druck- Papier- Papierfach einstellungen einstellungen Fach 1 Papierformat Benutzerdef. Format Papiertyp Fach 2 Papierformat Benutzerdef. Format Papiertyp Duplex Fach 3 Papierformat Kopien Papiertyp Sortieren Fach 4 Papierformat Autom. Fach- wechsel Papiertyp 3-12 [Benutzereinstellungen]...
Seite 63
Fach- Fachzuord- zuordnung nungsmodus Logisches Fach 0 Logisches Fach 1 Logisches Fach 2 Logisches Fach 3 Logisches Fach 4 Logisches Fach 5 Logisches Fach 6 Logisches Fach 7 Logisches Fach 8 Logisches Fach 9 Berichte Konfigura- drucken tionsseite Statistikseite Schriftartliste HDD-Ver- zeichnisliste Zählerliste...
Fernemp- fang aktiviert Fernemp- fangsnummer Standard- faxeinst. Faxaktivität Faxversand anzeigen Faxempfang Drücken Sie die Bedienfeldtaste [Bed.-Prog./Zähler]. Drücken Sie [Benutzereinstellungen]. [Benutzereinstellungen] wird nicht angezeigt, wenn das Auftragspro- tokoll voll ist. [Systemeinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Sprache] Einstellun- [Englisch] / [Französisch] / [Italie- nisch / [German] / [Spanisch] /...
Seite 65
[Maßeinheiteneinstellung] Einstellun- [Zoll] / [mm] Wählen Sie die Maßeinheiten für die Werte aus, die in den Bildschirmen des Touch Dis- plays angezeigt werden. Die Standardeinstellung ist [Zoll] für das 120-V-Modell und [mm] für die anderen Modelle. [Papierfach] Legen Sie die Papierfacheinstellungen fest. [Autom.
Seite 66
[ACS-Stufe] Einstellun- 0 bis 4 (Standard: 2) Passen Sie die Erkennungsstufe für Farb- oder Schwarzweißdokumente an, wenn die Farb- einstellung [Auto] aktiviert ist. Setzen Sie diese Einstellung auf [0] oder [1], wenn das Doku- ment überwiegend Schwarzweißanteile auf- weist, bzw. auf [3] oder [4], wenn die Farbanteile überwiegen.
[Kopiereinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Auto Zoom für Einstel- [Ja] / [Nein] Kombinieren] lungen Legen Sie fest, ob der Zoomfaktor automa- tisch angepasst wird, wenn die Papiereinstel- lung auf [Auto] gesetzt ist und eine Kombinationseinstellung ausgewählt wird. [Standardkopiereinst.] Einstel- [Werksstandard] / [Aktuelle...
[Scaneinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [JPEG-Komprim.] Einstel- [Hohe Qualität] / [Standard] / lungen [Hohe Komprimierung] Wählen Sie das Komprimierungsverfahren für die Speicherung von Bildern in Vollfarbe. [Hohe Qualität]: Diese Einstellung liefert eine hohe Bildqualität, was jedoch mit einer größe- ren Datenmenge verbunden ist.
[Druckeinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Papiereinstellungen] Legen Sie Einstellungen für das Papier und die Papierfächer fest. [Papierfach] Legen Sie Einstellungen für die Papierfächer fest. [Standardfach] Einstel- [Fach 1] / [Fach 2] / [Fach 3] / lungen [Fach 4] Wählen Sie das Papierfach, das Priorität...
Seite 71
[Benutzerdefi- Drücken Sie auf [Breite] und [Länge] und niertes Format] geben Sie dann das Papierformat ein. Diese Einstellungen können eingerichtet werden, wenn [Papierformat] auf [Benutzerdef.] gesetzt ist. Die Einstellungen für [Benutzerdef. Format] können nicht für [Fach 3] und [Fach 4] festgelegt werden. [Papiertyp] Einstel- [Beliebig] / [Normalpapier] /...
Seite 72
[Sortieren] Einstel- [Ein] / [Aus] lungen Legen Sie fest, ob die gedruckten Seiten sor- tiert ausgegeben werden sollen. [Autom. Fachwechsel] Einstel- [Ein] / [Aus] lungen Wenn [Ein] ausgewählt ist und das Papier im angegebenen Papierfach während des Druk- kens zur Neige geht, wird automatisch zu einem Fach gewechselt, in dem sich Papier desselben Formats befindet, so dass der Druckvorgang fortgesetzt werden kann.
[HDD-Verzeichnisliste] Druckt die Verzeichnisliste für die Festplatte. [Zählerliste drucken] Druckt die Liste der Zähler. [Fax] Legen Sie die Faxeinstellungen fest. Ausführliche Informationen über die Festlegung der Faxeinstellungen finden Sie in der [Bedienungsanleitung Fax]. [Standard-Startanwendung wählen] Dieser Bildschirm wird angezeigt, wenn eine verfügbare Anwendung regi- striert wird, während die erweiterte Serverauthentifizierung aktiviert ist.
[Admin.einstellungen] Im Bildschirm "Admin.einstellungen" können verschiedene Einstellungen vom Systemadministrator geändert werden. Damit der Bildschirm "Admin.einstellungen" aufgerufen werden kann, muss sich der Benutzer mit dem Administratorkennwort anmelden. Admin. einstellungen System- Zeiteinstellung einstellungen Ruhezustand Datums-/Uhr- Datum zeiteinstellgn. (XX.XX.XX) Zeit Zeitzone Sommerzeit Aktivieren Versetz.
Seite 92
Hauptscan- Hauptscan- Justage Seite Scanjustage- Gelb wert Magenta Cyan Zubehör Ersatz Verbrau. Übertragungs- materialien bandeinheit Transferrol- leneinheit Fixiereinheit Ordner- Intervall Autom. einstellungen Löschen Zeit für autom. Dok.-löschung Einstellung f. Dokum.haltezeit Sicherheit Administra- torkennwort Sicherh. Kennwort- details richtlinien Registrierg. und Änderg. von Adr.
Seite 93
Erweiterter Sicherheits- modus Festplatten- Festpl.kapa- einstellung zit. überprüf. Alle Daten Modus überschreiben Ausführen SSD-Format (niedrig. Stufe) Standardwerte Netzwerkwie- wiederherstell. derherstellung System wd.herst. Wiederher- stellung Alle Festplatte for- Benutzerbe- matieren reich (Druck) Benutzerbe- reich (Scan) Alle Papiermangel Fach 1 Fach 2 Fach 3 Fach 4 Einst.
Drücken Sie die Bedienfeldtaste [Bed.-Prog./Zähler]. Drücken Sie [Admin.einstellungen]. Geben Sie das Administratorkennwort ein (Standard: 12345678). Wird das Administratorkennwort (Standard: 12345678) dreimal falsch eingegeben, wird das System gesperrt. Schalten Sie in dem Fall das System aus und anschließend wieder ein. Drücken Sie auf [OK]. [Systemeinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben.
Seite 95
[Sommerzeit] Richten Sie die Sommerzeit-Einstellungen ein. [Aktivieren] Einstellun- [Ein] / [Aus] Hier legen Sie fest, ob für die Systemuhr eine Umschaltung zwischen Sommer- und Winter- zeit durchgeführt werden soll. Bei Auswahl von [Ein] wird die angegebene Zeitverschiebung ausgehend von der aktuellen Uhrzeit angezeigt.
[Administrator registrieren] Funktion Beschreibung [Administrator registrieren] Geben Sie die Administratorinformationen an. [Name] Geben Sie den Namen des Administrators an. [Durchwahlnr.] Geben Sie die Durchwahlnummer des Admini- strators an. [E-Mail-Adresse] Geben Sie die E-Mail-Adresse des Administra- tors an. Dabei handelt es sich um die Absenderadresse von E-Mail-Nachrichten, die von diesem System gesendet werden, und die...
[Gruppe] Legen Sie die Einstellungen für den Druck der Liste der Gruppenziele fest. [Startnummer]: Geben Sie die Startnummer der Gruppenziele an. [Anzahl Adressen]: Geben Sie die Anzahl der Gruppenziele an. [Listendruck]: Die Liste der Gruppenziele wird gedruckt. [Programm] Legen Sie die Einstellungen für den Druck der Liste der Programmziele fest.
[Ethernet] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [TCP/IP] Legen Sie die Netzwerkeinstellungen des Systems fest. [Aktivieren] Einstellun- [Ein] / [Aus] Legen Sie die Einstellungen für die Systeman- bindung über ein Netzwerk fest. Bei Auswahl von [Aus] werden die TCP/ IP-Parameter nicht angezeigt.
Seite 99
[ARP/Ping] Einstellun- [Ein] / [Aus] Geben Sie an, ob der ARP/PING-Befehl ver- wendet werden soll, wenn die IP-Adresse zugewiesen wird. [HTTP] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob HTTP aktiviert werden soll. [FTP] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob der FTP-Server aktiviert wer- den soll.
Seite 100
[SLP] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob SLP aktiviert werden soll. [SMTP] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob E-Mail-Übertragungen für dieses System aktiviert werden sollen. [SNMP] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob SNMP aktiviert werden soll. [WSD-Druck] Einstellun- [Aktivieren] / [Deaktivieren]...
Seite 101
[IPv6] Legen Sie die IPv6-Einstellungen fest. [Aktivieren] Einstellun- [Ein] / [Aus] Geben Sie an, ob IPv6 aktiviert werden soll. [Autom.Einstellung] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob die IPv6 Auto-Einstellung aktiviert werden soll. [Link-lokal] Zeigt die Link-Local-Adresse an. [Globale Adresse] Zeigt die globale Adresse an.
Seite 102
[S/MIME-Übertr.-einst.] Legen Sie die S/MIME-Übertragungseinstel- lung fest. [S/MIME aktiviert] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob S/MIME aktiviert werden soll. [Digitale Signatur] Einstellun- [Immer unterzeichnen] / [Nie unterzeichnen] / [Auswahl beim Senden] Wählen Sie die Einstellung für digitale Signa- turen.
[Druck über externen Speicher] Beschreibung Einstellungen [Aktivieren] / [Deaktivieren] Geben Sie an, ob der externe Speicherdruck aktiviert werden soll. [AuftragsTimeout] Beschreibung Einstellungen 5 bis 300 (Standard: 15) Legen Sie die Zeitspanne fest, nach deren Ablauf ein Auf- trags-Timeout erfolgen soll. [Kopiereinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben.
[Druckeinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Einstellung Startseite] Einstellun- [Ein] / [Aus] Geben Sie an, ob beim Einschalten des Systems eine Startseite gedruckt werden soll. [Autom. Fortsetzung] Einstellun- [Ein] / [Aus] Geben Sie an, ob der Druckvorgang fortge- setzt werden soll, wenn während des Druk- kens ein Formatfehler auftritt.
Seite 105
[Papier] Richten Sie die Einstellungen für das Papier fest, das beim Drucken verwendet wird. [Standardpapier] Richten Sie Einstellungen für das Papier ein, das im Normalfall verwendet wird. [Papierformat] Einstellun- [Letter] / [Legal] / [Executive] / [A4] / [A5] / [A6] / [B5 (JIS)] / [B6] / [Govt Letter] / [Statement] / [Folio] / [SP Folio] / [UK Quarto] / [Fools- cap] / [Govt Legal] / [16K] / [4×6] /...
Seite 106
[Papiertyp] Einstellun- [Normalpapier] / [Recycling- Papier] / [Karton 1] / [Karton 2] / [Etikett] / [Umschlag] / [Postkarte] / [Briefbogen] / [Glänzend 1] / [Glän- zend 2] / [Nur einseitig] / [Spezial- papier] Wählen Sie den Papiertyp aus. [Maßeinheiten- Einstellun- [Zoll] / [mm] einstellung] Wählen Sie die Maßeinheiten.
Seite 107
[Bilddruck] Einstellun- [Liniengrafik] / [Detail] / [Glatt] Legt fest, wie Halbtöne in Bildern reproduziert werden. [Liniengrafik]: Halbtöne werden mit hoher Prä- zision wiedergegeben. [Detail]: Halbtöne werden detailgetreu wieder- gegeben. [Glatt]: Halbtöne werden geglättet wiederge- geben. [Textdruck] Einstellun- [Liniengrafik] / [Detail] / [Glatt] Legt fest, wie Halbtöne in Text reproduziert werden.
Seite 108
[Textdruck] Einstellun- [Ein] / [Aus] Legt fest, ob Textkanten verstärkt werden. [Ein]: Die Kanten werden betont. [Aus]: Die Kanten werden nicht betont. [Grafikdruck] Einstellun- [Ein] / [Aus] Legen Sie fest, ob die Kanten von Grafiken betont werden. [Ein]: Die Kanten werden betont. [Aus]: Die Kanten werden nicht betont.
Seite 109
[PCL-Einstellung] Legen Sie die Einstellungen für den PCL-Druck fest. [Kontrast] Einstellun- -15 bis 15% (Standard: 0%) Dient zur Einstellung des Kontrasts des Druck- bildes. [Bilddruck] Legen Sie Einstellungen für die RGB-Bilddaten fest. [RGB-Quelle] Einstellun- [Gerätefarbe] / [sRGB] Wählen Sie den Farbraum für RGB-Bilddaten. Bei Auswahl von [Gerätefarbe] wird kein Farbraum festgelegt.
Seite 110
[Textdruck] Legen Sie Einstellungen für die RGB-Textda- ten fest. [RGB-Quelle] Einstellun- [Gerätefarbe] / [sRGB] Wählen Sie den Farbraum für RGB-Textdaten. Bei Auswahl von [Gerätefarbe] wird kein Farbraum festgelegt. Mit dem Download Manager oder mit Web Connection heruntergeladene RGB-Quellen- profile sind als RGB-Quelle verfügbar. [RGBIntent] Einstellun- [Kräftig] / [Foto]...
Seite 111
[Grafikdruck] Legen Sie Einstellungen für die RGB-Grafikda- ten fest. [RGB-Quelle] Einstellun- [Gerätefarbe] / [sRGB] Wählen Sie den Farbraum für RGB-Grafikdaten. Bei Auswahl von [Gerätefarbe] wird kein Farbraum festgelegt. Mit dem Download Manager oder mit Web Connection heruntergeladene RGB-Quellen- profile sind als RGB-Quelle verfügbar. [RGBIntent] Einstellun- [Kräftig] / [Foto]...
Seite 112
[PS-Einstellung] Legen Sie die Einstellungen für den Post- Script-Druck fest. [Bilddruck] Legen Sie Einstellungen für die RGB-Bilddaten fest. [RGB-Quelle] Einstellun- [Gerätefarbe] / [sRGB] / [AppleRGB] / [AdobeRGB1998] / [ColorMatchRGB] / [BlueAdjustRGB] Wählen Sie den Farbraum für RGB-Bilddaten. Bei Auswahl von [Gerätefarbe] wird kein Farbraum festgelegt.
Seite 113
[Zielprofil] Einstellun- [Auto] Wählen Sie das Zielprofil. [Auto]: Auf der Grundlage der Kombination der angegebenen Parameter für die Farbanpas- sung und Halbtöne sowie basierend auf ande- ren Profilen wird ein Zielprofil gewählt, das automatisch vom System übernommen wird. Mit dem Download Manager oder mit Web Connection heruntergeladene Zielprofile sind als Zielprofil verfügbar.
Seite 114
[RGB Grau] Einstellun- [Schwrz=CMYK Grau=CMYK] / [Schwarz=K Grau=K] / [Schwarz=K Grau=CMYK] Legen Sie fest, wie Schwarz- und Grautöne in RGB-Textdaten wiedergegeben werden. [Schwrz=CMYK Grau=CMYK]: Schwarztöne werden mit Hilfe der CMYK-Farben reproduziert. [Schwarz=K Grau=K]: Schwarz- und Grautöne werden nur mit Hilfe von Schwarz reproduziert. [Schwarz=K Grau=CMYK]: Schwarztöne wer- den nur mit Hilfe von Schwarz reproduziert.
Seite 115
[RGBIntent] Einstellun- [Kräftig] / [Foto] / [Relative Farbe] / [Absolute Farbe] Legen Sie fest, wie RGB-Grafikdaten zu CMYK-Daten umgewandelt werden. [Kräftig]: Es wird eine kräftige Ausgabe erstellt. [Foto]: Es wird eine hellere Ausgabe erstellt. [Relative Farbe]: Für das RGB-Quellenprofil kommen relative Farben zur Anwendung. [Absolute Farbe]: Für das RGB-Quellenprofil kommen absolute Farben zur Anwendung.
Seite 116
[Simulation] Richten Sie Einstellungen für das Simulations- profil ein. [Simulations- Einstellun- [Ohne] / [SWOP] / [Euroscale] / profil] [CommercialPress] / [JapanColor] / [TOYO] / [DIC] Wählen Sie das Simulationsprofil. Bei Auswahl von [Ohne] wird kein Simulations- profil angegeben. Mit dem Download Manager oder mit Web Connection heruntergeladene Simulationspro- file sind als Simulationsprofil verfügbar.
Seite 117
[Abstufungsjustage] Legen Sie Einstellungen für die Justage der Gradationsstufe fest. [Tonkalibrierung] Einstellun- [Ein] / [Aus] [Ein]: Es werden Bildkorrekturen angewandt. [Aus]: Es werden keine Bildkorrekturen angewandt. [AIDC-Prozess] Einstellun- [Ausführen] / [Abbrechen] [Ausführen]: Bildkorrekturen werden sofort angewandt. [Abbrechen]: Es werden keine Bildkorrekturen vorgenommen.
Seite 118
[Emulatormodus] Legen Sie die Methode fest, mit der die von diesem System empfangenen Daten verarbei- tet werden. [Standardemulation] Einstellun- [Auto] / [PS] / [PCL] Wählen Sie die Emulationssprache des Systems. Bei Auswahl von [Auto] wählt das System die Systememulationssprache automatisch anhand des Datenstroms aus.
Seite 119
[Schwarz Einstellun- [Text/Grafik] / [Text] / [Aus] überdrucken] Legen Sie fest, ob schwarze Objekte auf einer benachbarten Farbe gedruckt werden (Überla- gerung), um weiße Flächen um schwarze Zei- chen oder Bilder zu verhindern. Bei Auswahl von [Text/Grafik] wird für Text und Grafik das Prinzip des überlagerten Drucks angewandt.
Seite 120
[Pitch-Größe] Einstellun- 0,44 bis 99,99 (Standard: 10,00) Gibt die Schriftgröße in der PCL-Sprache an. Wenn die unter [Schriftartnummer] gewählte Einstellung eine Bitmap-Schrift betrifft, wird [Pitch-Größe] angezeigt. Wenn die unter [Schriftartnummer] gewählte Einstellung eine Umriss-Schrift betrifft, wird [Punktgröße] ange- zeigt. [Zeichensatz] Einstellun- [PC8] / [Desktop] / [IOS4] / [ISO6] / [ISO11] / [ISO15] / [ISO17] /...
[XPS] Legen Sie die XPS-Einstellungen fest. [Digitale Signatur] Einstellun- [Aktivieren] / [Deaktivieren] Geben Sie an, ob digitale XPS-Signaturen akti- viert werden sollen. [Aktivieren]: Digitale XPS-Signatur werden aktiviert. [Deaktivieren]: Digitale XPS-Signatur werden deaktiviert. [XPS-Fehler Einstellun- [Ein] / [Aus] drucken Gibt an, ob bei Auftreten eines XPS-Fehlers ein Fehlerbericht gedruckt wird oder nicht.
Seite 122
[Halbton 128] Einstellun- [Drucken] / [Abbrechen] Druckt das Halbtonmuster mit einer Dichte von 50% für jede CMYK-Farbe. [Cyan 128]/ [Magenta 128]/ [Gelb 128]/ [Schwarz 128] [Halbton 256] Einstellun- [Drucken] / [Abbrechen] Druckt das Halbtonmuster mit einer Dichte von 100% für jede CMYK-Farbe. [Cyan 256]/ [Magenta 256]/ [Gelb 256]/...
Seite 123
[Karton 2] Einstellun- -15 bis 15 Passen Sie den oberen Rand von Karton 2 für den einseitigen Druck (Simplex) an. [Umschlag] Einstellun- -15 bis 15 Passen Sie den oberen Rand von Umschlägen für den einseitigen Druck (Simplex) an. [Seitenkantenjustage] Passen Sie den linken Rand für die Medien an, die aus den einzelnen Papierfächern eingezo- gen werden.
Seite 124
[Fach2] Einstellun- -15 bis 15 Passen Sie den linken Rand von Medien an, die für den zweiseitigen Druck (Duplex) aus Fach 2 eingezogen werden. [Fach 3] Einstellun- -15 bis 15 Passen Sie den linken Rand von Medien an, die für den zweiseitigen Druck (Duplex) aus Fach 3 eingezogen werden.
Seite 125
[Umschlag] Einstellun- -8 bis 7 Passen Sie die 2. Bildübertragungsausgabe (ATVC) für den einseitigen Druck (Simplex) von Umschlägen an. [Etikett] Einstellun- -8 bis 7 Passen Sie die 2. Bildübertragungsausgabe (ATVC) für den einseitigen Druck (Simplex) von Etiketten an. [Glänzend 1] Einstellun- -8 bis 7 Passen Sie die 2.
Seite 126
[Postkarte] Einstellun- -8 bis 7 Passen Sie die 2. Bildübertragungsausgabe (ATVC) für den Druck auf der Rückseite von bereits bedruckten Postkarten an. [Umschlag] Einstellun- -8 bis 7 Passen Sie die 2. Bildübertragungsausgabe (ATVC) für den Druck auf der Rückseite von bereits bedruckten Umschlägen an.
Seite 127
[Gelb] Einstellun- -5 bis 5 (Standard: 0) Nehmen Sie eine Feinanpassung der Dichte von Gelb für Bilder vor, die auf Karton gedruckt werden. [Schwarz] Einstellun- -5 bis 5 (Standard: 0) Nehmen Sie eine Feinanpassung der Dichte von Schwarz für Bilder vor, die auf Karton gedruckt werden.
Seite 128
[Modus Karton] Einstellun- [Qualitätsmodus] / [Geschwindig- keitsmodus] Sie können verhindern, dass Toner in der Ent- wicklereinheit verklebt, weil diese mit halber Geschwindigkeit angetrieben wird, indem Sie für den Antrieb der Entwicklereinheit für einen festen Zeitraum die volle Geschwindigkeit aus- wählen, wenn Karton zugeführt wird. [Qualitätsmodus]: Beim Drucken auf Karton wird der Druckvorgang in regelmäßigen Abständen unterbrochen und die Entwickler-...
Seite 129
[Scanjustagewert] Legen Sie die Einstellungen für die Farbjustage von Gelb, Magenta und Cyan fest. [Gelb] Einstellun- -42 bis 42 (Standard: 0) Führt eine Feineinstellung des Gelb-Anteils in der Haupt-Scanrichtung durch. [Magenta] Einstellun- -42 bis 42 (Standard: 0) Führt eine Feineinstellung des Magenta-Anteils in der Haupt-Scanrichtung durch.
[Ordnereinstellungen] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Intervall Autom. Löschen] Einstellun- [Löschen deaktiviert] / [12 Std.] / [1 Tag] / [2 Tage] / [3 Tage] / [7 Tage] / [30 Tage] Geben Sie an, nach welchem Zeitraum Dateien, die auf der Festplatte gespeichert sind, automatisch gelöscht werden sollen.
[Sicherheit] Die werkseitigen Standardwerte sind in Fettschrift hervorgehoben. Funktion Beschreibung [Administratorkennwort] Einstellun- [12345678] Hier ändern Sie das Administratorkennwort. Geben Sie das Administratorkennwort beste- hend aus einer null- bis achtstelligen Nummer ein. Wenn Kennwortrichtlinien eingerichtet sind, muss ein achtstelliges Kennwort eingegeben werden. Wird das Administratorkennwort dreimal falsch eingegeben, wird das System gesperrt.
Seite 132
[Manuelle Einstellun- [Zulassen] / [Beschränk.] Adresseingabe] Legen Sie fest, ob Ziele manuell eingegeben werden dürfen. Bei Auswahl von [Beschränk.] können Fax- und Scan-Ziele nicht manuell ein- gegeben werden. [Persönl. Daten Einstellun- [Ein] / [Aus] verdecken] Geben Sie an, ob die Übertragungsziele im Auftragsverlauf angezeigt werden sollen.
Seite 133
[Modus] Einstellun- [Modus 1] / [Modus 2] / [Modus 3] / [Modus 4] / [Modus 5] / [Modus 6] / [Modus 7] / [Modus 8] Wählen Sie die Methode für das Überschrei- ben der Daten auf der Festplatte. [Modus 1]: Überschreiben mit 0x00 [Modus 2]: Überschreiben mit 1-Byte-Zufalls- nummern Überschreiben mit...
Seite 134
[Ausführen] Drücken Sie diese Taste, um alle Daten auf der Festplatte durch Überschreiben zu löschen, und drücken Sie dann auf [OK]. Führen Sie diesen Vorgang durch, bevor Sie das System veräußern oder anderweitig abgeben. Schalten Sie das System nicht mit dem Netzschalter aus und ein, während die Daten gelöscht werden.
Seite 135
[SSD-Format (niedrig. Drücken Sie diese Taste, um alle Daten auf Stufe)] dem SSD-Datenträger durch Überschreiben zu löschen, und drücken Sie dann auf [OK]. Führen Sie diesen Vorgang durch, bevor Sie das System veräußern oder anderweitig abgeben. Schalten Sie das System nicht mit dem Netzschalter aus und ein, während die Daten gelöscht werden.
Ändern des Administratorkennworts Im Folgenden wird beschrieben, wie das Administratorkennwort geändert wird. Drücken Sie auf [Administratorkennwort]. Drücken Sie auf [Kennwort] (oben). Geben Sie das aktuelle Administratorkennwort ein und drücken Sie dann auf [OK]. Drücken Sie auf [Kennwort] (unten). Geben Sie das neue Administratorkennwort ein und drücken Sie dann auf [OK].
Kennwortrichtlinien – Geben Sie ein Kennwort ein, das aus mindestens acht Zeichen besteht. – Es wird zwischen Klein- und Großbuchstaben unterschieden. – Es werden Symbole mit halber Breite verwendet. In manchen Einstel- lungen können Symbole wie Anführungszeichen ("), Pluszeichen (+) und Leerzeichen nicht verwendet werden.
[SSL] in Web Connection Wählen Sie [AES-256] oder [AES-256, 3DES-168]. [S/MIME] in Web Connection Wählen Sie [3DES], [AES-128], [AES-192] oder [AES-256]. Geänderte Einstellungen Die folgenden Einstellungen werden beim Aktivieren der erweiterten Sicher- heitseinstellungen zugewiesen, um einen höheren Sicherheitsstandard zu gewährleisten. Änderungen können nicht gespeichert werden, wenn für [Erweiterter Sicherheitsmodus] die Einstellung [Aus] gewählt wurde.
Registerkarte [Netzwerk] in Web Con- Setzen Sie die Einstellung auf nection - [SNMP-Einstellung] - [Deaktivieren]. [SNMP v1/v2c-Einstellungen] - [Write] Registerkarte [Netzwerk] in Web Con- Setzen Sie die Einstellung auf nection - [SNMP-Einstellung] - [Auth-Kennwort/Priv-Kennwort]. [SNMP v3-Einstellungen] - [Write-Benutzername] - [Sicherheits- stufe], [Auth-Kennwort] und [Priv-Kennwort] [Sicherheit] - [Sicherh.details] -...
[Festplatte formatieren] Funktion Beschreibung [Benutzerbereich (Druck)] Der Benutzerbereich (Drucken) auf der Fest- platte wird initialisiert. Schalten Sie nach der Formatierung das System aus und anschließend wieder ein. [Benutzerbereich (Scan)] Der Benutzerbereich (Scan) auf der Festplatte wird initialisiert. Schalten Sie nach der Formatierung das System aus und anschließend wieder ein.
[Einst. für Beschränk.-code] Funktion Beschreibung Beschränkungscode- Die Liste der Beschränkungscodes der Open- Einstellung API-Verbindungsanwendungen wird angezeigt. [Neu]: Es werden neue Beschränkungscodes für den Index-Code, den Händlercode und den Anwendungscode registriert. [Job-Protokoll löschen] Funktion Beschreibung Job-Protokoll löschen Bei Auswahl von [OK] werden das Abrech- nungsprotokoll, das Zählerprotokoll und das Prüfprotokoll gelöscht.
Typen Lagern Sie Druckmaterial in der Originalverpackung auf einer flachen, ebenen Unterlage, bis Sie es in eine der Kassetten einlegen. Wenn Sie eine große Anzahl von Kopien auf besonderem Papier (anderes als Normalpapier) drucken möchten, führen Sie vorher einen Testdruck durch, um die Qualität der Druckausgabe zu überprüfen. Normalpapier (Recycling-Papier) Bis zu 100 Blatt, je nach Mediengewicht Kapazität...
Seite 147
Lagern Sie Druckmedien bei einer relativen Luftfeuchte zwischen 15% und 85%. Toner haftet schlecht auf feuchten oder nassen Medien. Mehrlagiges Material Selbstklebendes Material Gefalztes, geknicktes, welliges, geprägtes, verzogenes oder zerknittertes Material Perforiertes, dreifach gelochtes oder eingerissenes Material Zu glattes, zu grobes, zu stark strukturiertes Druckmaterial Material mit unterschiedlicher Struktur (Rauhheit) auf der Vorder- und Rückseite Zu dünnes oder zu dickes Material...
Schweres Papier Papier, das schwerer ist als 90 g/m (24 lb) wird auch als Karteikarton bezeichnet. Schweres Papier kann im Dauerbetrieb verarbeitet werden. Je nach Qualität des Materials und der Druckumgebung kann dies jedoch die Zuführung des Materials beeinträchtigen. Wenn bei der Zuführung Probleme auftreten, brechen Sie den Dauerbetrieb ab und drucken Sie die Blätter einzeln.
Seite 149
Verwenden Sie folgende Umschläge: Gängige für den Laserdruck geeignete Umschläge mit diagonalem Ver- schluss, scharfem Falz und scharfen Kanten sowie standardmäßig gum- mierten Verschlusslaschen Da die Umschläge über erhitzte Walzen geleitet werden, kann die klebstoffbeschichtete Lasche den Umschlag möglicherweise vor- zeitig verschließen.
ETIKETT Ein Etikettenbogen besteht aus einem Aufkleber (Oberseite, die bedruckt wird), einer Klebeschicht und Trägerpapier. Der Aufkleber muss die Spezifikationen für Normalpapier erfüllen. Die Klebeschicht muss unbedingt vollständig von den Aufklebern bedeckt sein, so dass kein Kleber austreten kann. Etikettenmaterial kann im Dauerbetrieb verarbeitet werden. Je nach Qualität des Materials und der Druckumgebung kann dies jedoch die Zuführung des Materials beeinträchtigen.
Die vorgeschnitten oder perforiert sind Geeignet Nicht geeignet Mit glänzender Rückseite Ganzseitige (ungeschnitten) Etikettenbögen Briefkopf Briefköpfe können im Dauerbetrieb verarbeitet werden. Je nach Qualität des Materials und der Druckumgebung kann dies jedoch die Zuführung des Materials beeinträchtigen. Wenn bei der Zuführung Probleme auftreten, bre- chen Sie den Dauerbetrieb ab und drucken Sie die Blätter einzeln.
Postkarte Postkarten können im Dauerbetrieb verarbeitet werden. Je nach Qualität des Materials und der Druckumgebung kann dies jedoch die Zuführung des Materials beeinträchtigen. Wenn bei der Zuführung Probleme auftreten, bre- chen Sie den Dauerbetrieb ab und drucken Sie die Blätter einzeln. Weitere Informationen zum Drucken von Postkarten enthält die zu Ihrer Anwendung gehörige Dokumentation.
Hochglanzpapier Hochglanzpapier kann im Dauerbetrieb verarbeitet werden. Je nach Qualität des Materials und der Druckumgebung kann dies jedoch die Zuführung des Materials beeinträchtigen. Wenn bei der Zuführung Probleme auftreten, brechen Sie den Dauerbetrieb ab und drucken Sie die Blätter einzeln. Ausführliche Informationen zum Drucken auf Hochglanzmedien finden Sie in der Dokumentation der jeweiligen Anwendung.
Verwenden Sie folgendes nur einseitig bedruckbare Papier: Jedes für Normalpapier-Laserdrucker geeignete Normal- oder Recycling-Papier Normalpapier, das mit demselben Drucker verarbeitet wurde Verwenden Sie KEINESFALLS folgendes nur einseitig bedruckbare Papier: Nicht zur Verwendung als Normalpapier geeignetes Papier Spezialpapier Spezialpapier kann im Dauerbetrieb verarbeitet werden. Je nach Qualität des Materials und der Druckumgebung kann dies jedoch die Zuführung des Materials beeinträchtigen.
Bedruckbarer Bereich An allen Kanten des Druckmaterials kann ein bis zu 4,2 mm (0,165") breiter Rand nicht bedruckt werden. Jedes Druckmaterial hat einen Bedruck- bestimmten bedruckbaren Bereich, barer d. h. die maximale Fläche, die der Bereich Drucker fehlerfrei und ohne jede Ver- zerrung bedrucken kann.
Umschläge Umschläge können nur auf der Vorderseite bedruckt werden (die Seite mit der Adresse des Empfängers). Außerdem kann das Drucken auf der Vorder- seite in dem Bereich, der die Verschlusslasche überlagert, nicht garantiert werden. Die Position dieses Bereichs ist vom jeweiligen Umschlagtyp abhängig.
Druckmedien einlegen Wie kann ich Druckmaterial einlegen? Hinweis Verwenden Sie keine Kombination von verschiedenartigen Druckmedien mit unterschiedlichen Formaten, da dadurch Papierstaus oder Systemfehler verursacht werden können. Hinweis Papierkanten sind scharf und können Verletzungen verursachen. Wenn Sie Druckmaterial nachfüllen, nehmen Sie zunächst das noch in der Papierkassette befindliche Material heraus.
Seite 158
Schieben Sie die Papierführun- gen weiter auseinander. Drücken Sie die Papierhubplatte in der Mitte herunter, bis die (weißen) Verriegelungen links und rechts einrasten. Legen Sie das Papier mit der zu bedruckenden Seite nach unten in das Fach. 4-16 Druckmedien einlegen...
Überschreiten Sie dabei nicht die Markierung. Das Fach fasst maximal 100 Blatt Normalpapier (80 g/m Schieben Sie die Papierführun- gen bis an die Blattkanten. Wählen Sie im Konfigurationsmenü die Optionen [Kopie] / [Papier] / [Fach 1] / [Kass.wechseleinstell.] / [Papierformat] und [Papiertyp] und legen Sie dann die Einstellung für das Format und den Typ des eingeleg- ten Papiers fest.
Umschläge einlegen Öffnen Sie Fach 1. Schieben Sie die Papierführun- gen weiter auseinander. Drücken Sie die Papierhubplatte in der Mitte herunter, bis die (weißen) Verriegelungen links und rechts einrasten. 4-18 Druckmedien einlegen...
Seite 161
Legen Sie die Umschläge mit der Verschlusslasche nach oben in das Fach. Drücken Sie Umschläge vor dem Einlegen zusam- men, um sicherzustellen, dass keine Luft mehr zwischen den Umschlä- gen vorhanden ist. Ach- ten Sie außerdem darauf, dass die Verschlussla- schen fest anliegen, da die Umschläge anson- sten verknittern oder einen Papierstau verursachen können.
Wählen Sie im Konfigurationsmenü die Optionen [Kopie] / [Papier] / [Fach 1] / [Kass.wechseleinstell.] / [Papierformat] und [Papiertyp] und legen Sie dann die Einstellung für das Format und den Typ des eingeleg- ten Papiers fest. Siehe hierzu auch. Etikettenbögen/Briefbögen/Postkarten/Schweres Papier und Hochglanzmedien einlegen Öffnen Sie Fach 1.
Seite 163
Drücken Sie die Papierhubplatte in der Mitte herunter, bis die (weißen) Verriegelungen links und rechts einrasten. Legen Sie das Material mit der zu bedruckenden Seite nach unten in das Fach. In das Fach können maximal 20 Blatt gleich- zeitig eingelegt werden. Schieben Sie die Papierführun- gen bis an die Druckmaterial- kanten.
Fach 2 Normalpapier, nur einseitig bedruckbares Papier und Spezialpapier einlegen Ziehen Sie Fach 2 heraus. Drücken Sie die Medienan- druckplatte herunter, bis sie einrastet. Schieben Sie die Papierführun- gen weiter auseinander. 4-22 Druckmedien einlegen...
Seite 165
Drehen Sie das Papierauswahl- rad, um das Format des einzule- genden Papiers auszuwählen. Legen Sie das Papier mit der Druckseite nach oben in das Fach. Überschreiten Sie dabei nicht die Markierung ,. Das Fach fasst maximal 250 Blatt Normalpapier (80 g/m Druckmedien einlegen 4-23...
Seite 166
Schieben Sie die Papierführun- gen bis an die Blattkanten. Schließen Sie Fach 2. Wählen Sie im Konfigurationsmenü die Optionen [Kopie] / [Papier] / [Fach 2] / [Kass.wechseleinstell.] / [Papierformat] und [Papiertyp] und legen Sie dann die Einstellung für das Format und den Typ des eingeleg- ten Papiers fest.
Etikettenbögen/Briefbögen/Postkarten/Schweres Papier und Hochglanzmedien einlegen Ziehen Sie Fach 2 heraus. Drücken Sie die Medienan- druckplatte herunter, bis sie einrastet. Schieben Sie die Papierführun- gen weiter auseinander. Druckmedien einlegen 4-25...
Seite 168
Drehen Sie das Papierauswahl- rad, um das Format des einzule- genden Papiers auszuwählen. Legen Sie das Papier mit der Druckseite nach oben in das Fach. In das Fach können maximal 20 Blatt gleich- zeitig eingelegt werden. 4-26 Druckmedien einlegen...
Seite 169
Schieben Sie die Papierführun- gen bis an die Blattkanten. Schließen Sie Fach 2. Wählen Sie im Konfigurationsmenü die Optionen [Kopie] / [Papier] / [Fach 2] / [Kass.wechseleinstell.] / [Papierformat] und [Papiertyp] und legen Sie dann die Einstellung für das Format und den Typ des eingeleg- ten Papiers fest.
Fach 3/4 (optionale untere Kassetteneinheit) Normalpapier, nur einseitig bedruckbares Papier und Spezialpapier einlegen Ziehen Sie Fach 3 oder Fach 4 heraus. Drücken Sie die Medienan- druckplatte herunter, bis sie einrastet. Schieben Sie die Papierführun- gen weiter auseinander. 4-28 Druckmedien einlegen...
Seite 171
Legen Sie das Papier mit der Druckseite nach oben in das Fach. Überschreiten Sie dabei nicht die Markierung ,. Das Fach fasst maximal 500 Blatt Normalpapier (80 g/m Schieben Sie die Papierführun- gen bis an die Blattkanten. Druckmedien einlegen 4-29...
Seite 172
Schließen Sie Fach 3 oder Fach 4. Wählen Sie im Konfigurationsmenü die Optionen [Kopie] / [Papier] / [Fach 3] / [Kass.wechseleinstell.] / [Papierformat] und [Papiertyp] und legen Sie dann die Einstellung für das Format und den Typ des eingeleg- ten Papiers fest. Siehe hierzu auch "[Papier]" auf Seite 7-5. 4-30 Druckmedien einlegen...
Informationen über den Duplexdruck Der Duplexdruck (beidseitiger Druck) wird von diesem Drucker unterstützt, da dieser standardmäßig über eine Duplexeinheit verfügt. Bei Papier mit geringer Opazität (sehr lichtdurchlässig) ist das Druckbild einer Seite auf der anderen Seite zu erkennen. Die zu Ihrer Anwendung gehörige Dokumenta- tion enthält weitere Informationen zur Definition der Seitenränder.
Seite 174
Bei Auswahl von [Lange Seite (Unten)] werden die Seiten für eine Bindung an der unteren Seite formatiert. Wenn darüber hinaus die Option [Broschüre] ausgewählt ist, wird der auto- matische Duplexdruck durchgeführt. Bei Auswahl von [Broschüre] sind die folgenden Einstellungen für die Rei- henfolge verfügbar.
Ausgabefach Alle Medien werden mit der Vorderseite nach unten im Ausgabefach des Systems ausgegeben. Das Ausgabefach hat eine Kapazität von ca. 250 Blatt Papier (A4/Letter) mit einem Gewicht von 80 g/m Befinden sich zu viele Blätter im Ausgabefach, können vermehrt Papierstaus auftreten, die gedruckten Seiten übermäßig gewellt wer- den oder durch statische Aufladung aneinanderhaften.
Druckmedien lagern Lagern Sie Druckmaterial in der Originalverpackung auf einer flachen, ebenen Unterlage, bis Sie es in eine der Kassetten einlegen. Druckmaterial, das über längere Zeit ohne Verpackung gelagert wird, kann austrocknen und Staus im Drucker verursachen. Lassen Sie Druckmaterial möglichst bis zum Gebrauch verpackt und packen Sie es bei Nichtbenutzung wieder in der Originalverpackung ein.
Originalmedien Spezifikationen Dokumente, die auf dem Vorlagenglas angelegt werden können Die folgenden Dokumenttypen können auf dem Vorlagenglas angelegt werden. Dokumenttyp Blätter, Bücher, dreidimensionale Objekte Dokumentformat Maximalgröße: Legal Kopie und Scan: 30–216 30–356 mm × Fax: 140–216 148–356 mm × Gewicht Maximalgewicht: 3 kg Beachten Sie folgende Vorsichtsmaßnahmen beim Anlegen von Originalen auf dem Vorlagenglas:...
Seite 178
Die folgenden Dokumenttypen können nicht in den ADF eingelegt werden. Dokumente, die Seiten mit verschiedenen Formaten enthalten Zerknitterte, gefaltete, gewellte oder zerrissene Originale Sehr stark durchscheinende Originale wie OHP-Folien oder Lichtpauspapier Beschichtete Originale wie Kohlepapier Originale, die auf Papier mit mehr als 128 g/m² gedruckt sind Dokumente, deren Seiten mit Papier-Clips oder Klammern aneinanderge- heftet sind Als Buch oder Broschüre gebundene Originale...
Dokument einlegen Auflegen eines Dokuments auf das Vorlagenglas Öffnen Sie die ADF-Abdeckung. Legen Sie das Dokument auf das Vorlagenglas. Original Richten Sie das Doku- ment am Pfeil auf der lin- ken Seite in Richtung Systemrückseite aus. Dokument einlegen 4-37...
Schließen Sie vorsichtig die ADF-Abdeckung. Einlegen eines Dokuments in den ADF Legen Sie das Dokument mit Original der Vorderseite nach oben in den ADF-Einzug ein. Stellen Sie vor dem Ein- legen des Dokuments in den ADF sicher, dass auf dem Vorlagenglas keine Dokumentseiten mehr vorhanden sind.
Seite 181
Stellen Sie die Dokumentenfüh- rungen auf das Format des Dokuments ein. Ausführliche Informationen zum Kopieren des eingelegten Dokuments finden Sie unter "Verwenden des Kopiermodus" auf Seite 7-1. Ausführliche Informationen zum Scannen finden Sie unter "Scannen aus einer Computeranwendung" auf Seite 9-1. Dokument einlegen 4-39...
Treiberoptionen/Standardwerte auswählen (Windows) Bevor Sie die Arbeit mit Ihrem Drucker aufnehmen, sollten Sie die Standard- einstellungen des Treibers prüfen/ändern. Wenn Sie außerdem Optionen im Drucker installiert haben, müssen Sie diese Optionen im Treiber "eintragen". Windows Server 2008 R2/7/Vista/Server 2008/XP/Server 2003/2000 Rufen Sie wie folgt die Treibereigenschaften auf: –...
Seite 185
Die Schaltfläche [Geräteinformationen abrufen] ist nur verfügbar, wenn der Drucker die bidirektionale Kommunikation unterstützt. Andernfalls ist diese Schaltfläche ausgeblendet. Unter Windows Server 2008 R2/7/Vista/Server 2008 können Sie auch auf [Geräteinformationen abrufen] klicken, wenn das System über USB angeschlossen ist. Wählen Sie im Listenfeld [Gerätoptionen] eine Option aus (nur jeweils eine gleichzeitig) und wählen Sie dann im Menü...
Druckertreiber deinstallieren (Windows) Dieser Abschnitt beschreibt die Vorgehensweise zur Deinstallation des Druckertreibers, falls dies erforderlich ist. Windows Server 2008 R2/7/Vista/Server 2008/XP/Server 2003/2000 Schließen Sie alle Anwendungen. Rufen Sie wie folgt das Deinstallationsprogramm auf: – (Windows Server 2008 R2/7/Vista/Server 2008/XP/Server 2003) Wählen Sie im Menü...
Druckertreibereinstellungen aufrufen (Windows) Windows 7/Server 2008 R2 Wählen Sie im Menü [Start] den Eintrag [Geräte und Drucker], um das Verzeichnis [Geräte und Drucker] zu öffnen. Klicken Sie mit der rechten Maustaste auf das Symbol für Color MF30-1 PCL6, Color MF30-1 PS oder Color MF30-1 XPS und klicken Sie dann auf [Druckeinstellungen].
Postscript-, PCL- und XPS-Druckertreiber verwenden Einheitliche Schaltflächen Die nachfolgend beschriebenen Schaltflächen sind bei allen Registerkarten gleich. [OK] Anklicken, um das Eigenschaften-Dialogfenster zu verlassen und dabei alle Änderungen zu speichern. [Abbrechen] Anklicken, um das Eigenschaften-Dialogfenster zu verlassen, ohne dabei die Änderungen zu speichern. [Übernehmen] Anklicken, um die Änderungen zu speichern, ohne das Eigenschaften-Dia- logfenster zu verlassen.
[Kommentar]: Fügen Sie den zu speichernden Einstellungen einen kurzen Kommentar hinzu. Die gespeicherten Einstellungen können nun in der Dropdown-Liste ausge- wählt werden. Klicken Sie zum Ändern der registrierten Einstellung auf [Bearbeiten]. Außerdem können vordefinierte Einstellungen ausgewählt werden. Die vordefinierten Einstellungen sind die Einstellungen für [2 auf 1], [Foto] und [Graustufen].
[Druckerinfos] Klicken Sie auf diese Schaltfläche, um Web Connection zu starten. Diese Schaltfläche ist nur verfügbar, wenn eine Netzwerkverbindung hergestellt wurde. [Standard] Klicken Sie auf diese Schaltfläche, um die Einstellungen auf die Standard- werte zurückzusetzen. Diese Schaltfläche wird auf der Registerkarte [Erweitert] nicht angezeigt.
Registerkarte [Basis] Auf der Registerkarte [Basis] können Sie: Die Ausrichtung des Mediums bei der Druckausgabe festlegen Das Format des Originaldokuments angeben Das Materialformat für die Druckausgabe auswählen Dokumente zoomen (vergrößern/verkleinern) Das Papierfach festlegen Die Art des Druckmaterials wählen Die Anzahl der gewünschten Kopien eingeben Die Sortierung aktivieren/deaktivieren Einen Druckauftrag im Drucker speichern und ihn zu einem späteren Zeitpunkt drucken (Auftragsspeicherung)
Registerkarte [Layout] Auf der Registerkarte [Layout] können Sie: Mehrere Seiten eines Dokuments auf einem Blatt ausgeben (N-auf-1-Druck) Eine einzelne Kopie zur Vergrößerung drucken und mehrere Seiten drucken (nur PCL-Druckertreiber) Das Druckbild um 180 Grad drehen Festlegen, ob leere Seiten gedruckt werden sollen oder nicht (nur PCL- und XPS-Druckertreiber) Den Duplexdruck (zweiseitiger Druck) aktivieren Den Broschürendruck aktivieren...
Transparente (schraffierte) Wasserzeichen drucken Veranlassen, dass das Wasserzeichen nur auf der ersten Seite gedruckt wird Veranlassen, dass das Wasserzeichen auf allen Seiten gedruckt wird Mit der Funktion [Kopierschutz] kann die Erstellung unautorisierter Kopien verhindert werden. Das Dokument wird mit dem angegebenen Text oder Muster im Hinter- grund gedruckt.
Das Format von Schriften festlegen, die heruntergeladen werden sollen (nur PCL- und Postscript-Druckertreiber) Beim Drucken die Schriften des Druckers verwenden (nur PCL- und Postscript-Druckertreiber) Die Töne eines Bildes einstellen (Kontrast) (nur PCL-Druckertreiber) Das Bildkomprimierungsverfahren angeben (nur PCL-Druckertreiber) Auswählen, ob die Funktion "Automatisches Überfüllen" verwendet wird oder nicht (nur Postscript-Druckertreiber) Die Funktion "Schwarz überdrucken"...
Testdruck Druckaufträge, die auf Festplatte gespeichert wurden, können gedruckt oder gelöscht werden. Wenn im Druckertreiber unter [Auftragsspeicherung] die Option [Gespeicherter Auftrag], [Drucken und Halten], [Geschützter Auftrag], [Geschützter Auftrag (Verschlüsselung)] oder [Prüfen, dann drucken] gewählt wurde, wird die Auftragsdatei auf der Festplatte gespeichert. Drucken eines auf Festplatte gespeicherten Auftrags Drücken Sie im Startbildschirm auf [USB/Festplatte].
Externer Speicher (Speicher direkt) Auf USB-Speichergeräten befindliche PDF-, XPS-, JPEG- und TIFF-Dateien können auf dem System ausgegeben werden, wenn das betreffende USB-Speichergerät mit dem entsprechenden Anschluss des Systems ver- bunden wird. Direktdruck von einem USB-Speichergerät Verbinden Sie das USB-Speicher- gerät mit dem USB HOST-Anschluss.
Drücken Sie auf [OK]. Legen Sie die Druckeinstellungen fest. Drücken Sie auf [Drucken]. Trennen Sie das USB-Speichergerät während des Druckvorgangs nicht vom USB HOST-Anschluss. Auswählen des anzuzeigenden Dateityps Drücken Sie im Startbildschirm auf [USB/Festplatte]. Drücken Sie auf [Speicher direkt]. Drücken Sie auf [Dateityp]. Legen Sie fest, welcher Dateityp angezeigt werden soll.
Code & Druck Wenn auf diesem System ein Auftrag mit Benutzerauthentifizierung unter Verwendung der Rechte als registrierter Benutzer oder als öffentlicher Benutzer über den Druckertreiber ausgegeben wird, wird dieser Auftrag als Code- & Druckauftrag auf der Festplatte dieses Systems gespeichert. Bei Verwendung des Stapeldrucks für einen Code- &...
Löschen eines Jobs Geben Sie einen Namen und ein Kennwort unter [Benutzername] und [Kennwort] ein. – In [Benutzername] kann der Name entweder durch direkte Eingabe oder durch Auswahl aus einer Liste angegeben werden. Drücken Sie auf [Basis-Screen aufrufen]. Drücken Sie [Anmeldg.]. Der Benutzer wird authentifiziert und der Starbildschirm wird wieder angezeigt.
Erstellen von Kopien Im Folgenden wird die allgemeine Vorgehensweise beim Erstellen von Kopien beschrieben. Legen Sie das Dokument auf das Vorlagenglas oder legen Sie es in den ADF ein. Ausführliche Informationen zum Einlegen des Doku- ments finden Sie unter "Auf- legen eines Dokuments auf das Vorlagenglas"...
Seite 203
Ausführliche Informationen zum Festlegen von Einstellungen für den Dokumenttyp finden Sie unter "[Originaltyp]" auf Seite 7-9. Ausführliche Informationen zum Festlegen von Farbeinstellungen fin- den Sie unter "[Farbmodus]" auf Seite 7-9. Ausführliche Informationen zum Festlegen von Ausgabe-Einstellun- gen finden Sie unter "[Ausgabe]" auf Seite 7-10. Ausführliche Informationen zur Ausgabe von Testkopien finden Sie unter "[Testkopie]"...
Ausführliche Informationen zum Unterbrechungsdruck (Unterbre- chungsmodus) finden Sie unter "Unterbrechen eines Kopierjobs" auf Seite 8-2. Ausführliche Informationen zum Kopieren unter Verwendung gespei- cherter Einstellungen finden Sie unter "Kopierprogramme" auf Seite 8-3. Ein Dokument, das aus Seiten mit unterschiedlichen Formaten besteht, kann in den ADF eingelegt werden. Ausführliche Informatio- nen zum Kopieren von Dokumenten, die aus Seiten mit unterschiedli- chen Formaten bestehen, finden Sie unter "[Originalformat]"...
[Papier] Format und Typ des zu bedruckenden Papiers können ausgewählt werden. Darüber hinaus ist es möglich, die Format- und Typeinstellungen des in den einzelnen Fächern eingelegten Papiers zu ändern. Das Papierformat kann automatisch anhand der Größe des Originals ausge- wählt oder manuell angegeben werden. Funktion Beschreibung [1] - [4]...
[Zoom] Das Dokumentbild kann vergrößert oder verkleinert werden. Funktion Beschreibung [+] / [-] Geben Sie den Zoomfaktor (25,0% bis 400,0%) der Kopie ein. Für Dokumente, die im ADF eingelegt sind, kann der Zoomfaktor auf einen Wert zwischen 25% und 200% eingestellt werden. [Zoom festlegen] Die voreingestellten Zoomfaktoren und der Zoom- faktor für die Einstellung [Minimal] können gespei-...
[Duplex/Kombination] Es kann angegeben werden, ob das gescannte Dokument und die gedruckte Kopie einseitig oder beidseitig bedruckt sind. Darüber hinaus können die Originalbilder mehrerer Seiten (2 oder 4 Seiten) kombiniert und auf eine ein- zelne Seite gedruckt werden. Funktion Beschreibung [Duplex] Geben Sie an, ob einseitige (Simplex) oder zweiseitige (Duplex) Kopien gedruckt werden...
Funktion Beschreibung [Bindungsposition] Geben Sie die Bindungspositionen für das Dokument und die Kopien an. [Orig.bindungs- Wählen Sie als Bindungsposition für das Doku- position] ment die Option [Links binden], [Rechts bind.], [Oben binden] oder [Auto]. Wurde die Bindungsposition für das Dokument auf [Auto] gesetzt, erfolgt die Bindung links oder oben.
[Originaltyp] Wählen Sie die Dokumentqualität (Text- oder Bilddokumente). Funktion Beschreibung [Text] Wählen Sie diese Einstellung aus, wenn Sie reine Textdokumente kopieren wollen. [Text/Foto] Wählen Sie diese Einstellung, wenn Sie Doku- mente kopieren, die sowohl Text als auch Fotos enthalten. Schwarzer Text, farbiger Text und Schattierungen werden automatisch erkannt und es wird die am besten geeignete Bildverarbeitungsmethode angewandt.
[Ausgabe] Legen Sie Einstellungen für die Ausgabe der Kopien fest. Funktion Beschreibung [Sortieren] Wählen Sie diese Einstellung, wenn Sie Mehrfach- kopien von mehrseitigen Dokumenten erstellen, so dass diese automatisch in Sätze des Gesamt- dokuments aufgeteilt werden. [Gruppe] Wählen Sie diese Einstellung, wenn Sie Mehrfach- kopien von mehrseitigen Dokumenten erstellen, so dass diese automatisch in Sätze von einzelnen Seiten aufgeteilt werden.
Erstellen einer Testkopie Geben Sie beim Drucken einer Testkopie mehrere Kopien an. Drücken Sie im Startbildschirm auf [Kopie]. Legen Sie das Dokument auf das Vorlagenglas oder legen Sie es in den ADF ein. Ausführliche Informationen zum Einlegen des Dokuments finden Sie unter "Auflegen eines Dokuments auf das Vorlagenglas" auf Seite 4-37 und "Einlegen eines Dokuments in den ADF"...
[Separater Scan] Der Scanvorgang kann in mehrere Durchgänge unterteilt werden, wenn bei- spielsweise nicht alle Seiten eines Dokuments in den ADF eingelegt werden können. Die gescannten Seiten aller Durchgänge werden dabei als ein ein- zelner Kopierauftrag behandelt. Während des Scanvorgangs kann zwischen Originalen auf dem Vorlagenglas und Originalen im ADF gewechselt werden.
Seite 213
Drücken Sie auf [Separater Scan]. Drücken Sie auf [Ein]. Drücken Sie auf [OK]. Drücken Sie die Taste [Start (Farbe)] oder [Start (SW)]. Der Scanvorgang wird gestartet. Zum Ändern der Scaneinstellungen drücken Sie auf [Einstellung ändern]. Legen Sie die nächste(n) Dokumentseite(n) ein und drücken Sie dann die Taste [Start (Farbe)] oder [Start (SW)].
[Ausweiskopie] Vorder- und Rückseite einer Karte, wie z. B. Versicherungskarte, Führer- schein oder Visitenkarte, können separat gescannt und gemeinsam auf eine Seite gedruckt werden. Beim Erstellen einer Ausweiskopie wird der Zoomfaktor auf 100% gesetzt. Für den Kopiervorgang stehen die Papierformate Letter, Legal und A4 zur Verfügung.
[Papierrand] Kopien können mit einem Binderand gedruckt werden, so dass sie problem- los in Aktenordnern abgeheftet werden können. Funktion Beschreibung [+] / [-] Geben Sie die Breite des Binderands zwischen 0,1 mm und 20,0 mm (0,001 Zoll und 0,787 Zoll) [Ohne] Wählen Sie diese Einstellung, wenn kein Binde- rand hinzugefügt werden soll.
[Bildqualität] Die Qualität kann in Abhängigkeit vom zu scannenden Dokument angepasst werden. Funktion Beschreibung [Hintergrund entfernen] Passen Sie die Hintergrunddichte beim Kopieren von Dokumenten mit farbigem Hintergrund (z. B. Zeitungen oder Recycling-Papier) oder von dün- nen Dokumenten, bei denen die Rückseite durch- scheint, an.
Unterbrechen eines Kopierjobs Die aktuellen Jobs können kurzzeitig unterbrochen werden, um ein Original mit anderen Kopiereinstellungen kopieren zu können. Diese Funktion ist praktisch, um schnell eine Kopie anzufertigen. Die Taste [Unterbr.] kann nicht gedrückt werden, während ein Doku- ment gescannt wird. Wenn die Taste [Unterbr.] gedrückt wird, werden die Kopiereinstellun- gen auf ihre Standardwerte zurückgesetzt.
Kopierprogramme Häufig verwendete Kopiereinstellungen können als einfach abzurufendes Programm gespeichert werden. Speichern eines Kopierprogramms Es können maximal 15 Kopierprogramme gespeichert werden. Drücken Sie im Startbildschirm auf [Kopie]. Legen Sie die Kopiereinstellungen fest. Drücken Sie die Taste [Programmspeicher]. Der Bildschirm des Kopierprogramms wird angezeigt. Drücken Sie auf [Registrier.].
Kopieren unter Verwendung von gespeicherten Einstellungen (Kopierprogramme) Drücken Sie im Startbildschirm auf [Kopie]. Legen Sie das Dokument auf das Vorlagenglas oder legen Sie es in den ADF ein. Ausführliche Informationen zum Einlegen des Dokuments finden Sie unter "Auflegen eines Dokuments auf das Vorlagenglas" auf Seite 4-37 und "Einlegen eines Dokuments in den ADF"...
Grundlegender Scanbetrieb Dokumente können über einen Computer gescannt werden, der über ein Netzwerk mit diesem System verbunden ist. Innerhalb von TWAIN- oder WIA-kompatiblen Anwendungen können die Scaneinstellungen festgelegt und der Scanvorgang durchgeführt werden. Im Scannertreiber gibt es die Möglichkeit, eine Vorschau anzuzeigen und verschiedene Parameter, wie z.
Einstellungen des TWAIN-Treibers für Windows Moduseinstellungen [Moduseinstell.] Wählen Sie [Basismodus], um die Grundeinstellungen einzurichten, oder [Erweit. Modus], um Detaileinstellungen festzulegen. In jedem dieser Modi können bestimmte Einstellungen angegeben werden. Bei Auswahl von [Basismodus] Die folgenden Parameter können eingerichtet werden, wenn der [Basismo- dus] ausgewählt ist.
[Drehung] Wählen Sie die Ausrichtung des zu scannenden Bild aus. Wenn das Kontrollkästchen [Rückseite drehen] aktiviert ist, wird die Rückseite des Bilds vor dem Scannen um 180° gedreht. (Gilt nur, wenn [ADF (2-seitig)] ausgewählt ist.) [Bildgröße] Zeigt die Größe der Daten des Scanbilds an. [Schließen] Klicken Sie auf diese Schaltfläche, um das Fenster des TWAIN-Treibers zu schließen.
Seite 225
[Papierquelle] Geben Sie die Papierquelle an. Legen Sie fest, ob beim Scannen von Dokumenten über den ADF nur die Vorderseite oder beide Seiten eines Dokuments gescannt werden sollen. [Originalformat] Geben Sie das Originalformat an. [Scan-Art] Geben Sie den Scantyp an. [Auflösung] Geben Sie die Auflösung an.
Seite 226
[Autom. Entzerr.] Legen Sie die Einstellungen für die Korrektur der Bildschräglage fest. [Schließen] Klicken Sie auf diese Schaltfläche, um das Fenster des TWAIN-Treibers zu schließen. [Vorschau-Scan] Klicken Sie auf diese Schaltfläche, um ein Vorschaubild zu scannen. [Scannen] Klicken Sie auf diese Schaltfläche, um den Scanvorgang zu starten. Symbol [Automatisch beschneiden] Klicken Sie auf dieses Symbol, um die Scanposition automatisch basierend auf dem Vorschaubild zu erkennen.
Einstellungen des WIA-Treibers für Windows [Papierquelle] Wählen Sie die Papierquelle aus. [Farbe] Wählen Sie diese Einstellung, wenn Sie in Farbe scannen. [Graustufen] Wählen Sie diese Einstellung, wenn Sie in Graustufen scannen. [SW-Bild oder Text] Wählen Sie diese Einstellung, wenn Sie in Schwarzweiß scannen. [Benutzerdef.
Einstellungen des TWAIN-Treibers für Macintosh Moduseinstellungen [Moduseinstell.] Wählen Sie [Basismodus], um die Grundeinstellungen einzurichten, oder [Erweit. Modus], um Detaileinstellungen festzulegen. In jedem dieser Modi können bestimmte Einstellungen angegeben werden. Bei Auswahl von [Basismodus] Die folgenden Parameter können eingerichtet werden, wenn der [Basismo- dus] ausgewählt ist.
Wählen Sie die Ausrichtung des zu scannenden Bild aus. Wenn das Kontrollkästchen [Rückseite drehen] aktiviert ist, wird die Rückseite des Bilds vor dem Scannen um 180° gedreht. (Gilt nur, wenn [ADF (2-seitig)] ausgewählt ist.) [Bildgröße] Zeigt die Größe der Daten des Scanbilds an. [Schließen] Klicken Sie auf diese Schaltfläche, um das Fenster des TWAIN-Treibers zu schließen.
Seite 230
[Originalformat] Geben Sie das Originalformat an. [Scan-Art] Geben Sie den Scantyp an. [Auflösung] Geben Sie die Auflösung an. [Skalieren] Legen Sie den Vergrößerungs- oder Verkleinerungsfaktor für den ausgewähl- ten Bereich fest. Wenn eine Auflösung von 1200 × 1200 dpi oder höher festgelegt wird, kann maximal eine Einstellung von 100% gewählt werden.
Seite 231
[Vorschau-Scan] Klicken Sie auf diese Schaltfläche, um ein Vorschaubild zu scannen. [Scannen] Klicken Sie auf diese Schaltfläche, um den Scanvorgang zu starten. Symbol [Automatisch beschneiden] Klicken Sie auf dieses Symbol, um die Scanposition automatisch basierend auf dem Vorschaubild zu erkennen. Symbol [Vorschau-Scan zoomen] Wenn Sie auf dieses Symbol klicken, wird der im Vorschaufenster markierte Bereich erneut gescannt und vergrößert, um ihn an die Fenstergröße anzu-...
Verwendung von Web-Services Der Scan-Befehl kann von einem Computer (unter Windows 7/Vista/Server 2008) im Netzwerk gesendet werden. Alternativ dazu kann dieses System den angegebenen Scanvorgang ausführen und anschließend die gescannten Daten an einen Computer senden. Die folgenden Einstellungen müssen vorab auf dem Computer vorgenommen werden. Erforderliche Einstellungen für die Nutzung eines Web-Services Die folgenden Einstellungen sind erforderlich, um einen Web-Service ver-...
– Die Treibersoftware wird automatisch installiert. Nachdem eine Bestä- tigungsmeldung angezeigt wurde, klicken Sie auf [Schließen]. Wählen Sie am Bedienfeld des Systems [In Ordner scannen] - [Manuelle Eingabe] - [Web-Service-Einstellungen] aus und überprüfen Sie, ob ein Ziel angezeigt wird. Ausgabe des Scan-Befehls von einem Computer (Web-Service) Ein Computer kann den Scan-Befehl an dieses System senden und dann die Scandaten empfangen.
Ersteinstellungen Dieses System besitzt Scanfunktionen für die Speicherung von Daten auf der internen Festplatte oder auf einem USB-Speichergerät sowie Netz- werk-Scanfunktionen für die Netzwerkübertragung von gescannten Bildda- ten per E-Mail, FTP, SMB, WebDAV und Web-Services. Zum Durchführen einer FTP-Übertragung wird eine Verbindung zum Netzwerk benötigt.
Durchführen von Vorgängen im Modus Scannen per E-Mail Grundlegende Vorgänge im Modus Scannen per E-Mail Im Folgenden wird die grundlegende Vorgehensweise bei der Verwendung der Funktion Scannen per E-Mail beschrieben, mit der Scandaten per E-Mail gesendet werden. Drücken Sie auf [Scannen p. E-Mail], um den Startbildschirm des Modus Scannen per E-Mail anzuzeigen.
– Ausführliche Informationen über die Parameter der Option [Kommuni- kation] im Bildschirm [Einstellungen] finden Sie unter "Festlegen von Übertragungseinstellungen" auf Seite 10-12. Drücken Sie die Bedienfeldtaste [Start]. – Drücken Sie die Taste [Start (Farbe)], um in Farbe zu scannen, oder [Start (SW)], um in Schwarzweiß...
[Originalformat] Geben Sie das Format des zu sendenden Dokuments an. Funktion Beschreibung [Standardf.] Wählen Sie das Format des Dokuments aus. Wählen Sie [Letter/Legal], um ein Dokument zu scannen, das Seiten mit verschiedenen Forma- ten enthält. [Benutzerdefiniertes Geben Sie das Format des Dokuments an, Format] wenn es kein Standardformat hat.
[Originaleinst.] - [Origin.ausrichtung] Geben Sie die Ausrichtung des Dokuments an. Funktion Beschreibung [Oben] Wählen Sie diese Einstellung, wenn das Doku- ment mit nach oben gerichteter Oberkante ein- gelegt ist. [Unten] Wählen Sie diese Einstellung, wenn das Doku- ment mit nach unten gerichteter Oberkante ein- gelegt ist.
[Farbmodus] Legen Sie fest, ob das Dokument in Farbe oder Schwarzweiß gescannt wer- den soll. Funktion Beschreibung [Farbe] [Auto] Mit dieser Einstellung werden farbige Vor- lagen automatisch erkannt und mit den passenden Einstellungen gescannt. [Vollfarbe] Wählen Sie diese Einstellung, um in Voll- farbe zu scannen.
Festlegen der Scaneinstellungen Anhand der Parameter für die Optionen [Hintergrund/Dichte], [Auflösung] und [Dateieinstellungen] im Bildschirm [Einstellungen] können die Scanein- stellungen eingerichtet werden. [Hintergrund/Dichte] Legen Sie die Einstellungen für die Bildqualität des Dokuments fest. Funktion Beschreibung [Hintergrund entfernen] Wählen Sie die Dichte der Hintergrundfarbe aus, mit der Dokumente mit einer Hintergrund- farbe gescannt werden sollen.
Funktion Beschreibung [300×300dpi] Wählen Sie diese Einstellung, um das Doku- ment mit einer Auflösung von 300 × 300 dpi zu scannen. [600×600dpi] Wählen Sie diese Einstellung, um das Doku- ment mit einer Auflösung von 600 × 600 dpi zu scannen. Beim Scannen mit einer höheren Auflösung müssen mehr Daten übertragen werden, wodurch sich die Übertragungszeit verlängert.
[Dateieinstellungen] - [Scan-Einstellung] Legen Sie fest, ob beim Scannen mehrerer Seiten die Daten in einzelne Sei- ten aufgeteilt oder als mehrseitige Daten verarbeitet werden sollen. Funktion Beschreibung [Eine Seite] Wählen Sie diese Einstellung, um die Daten in einzelne Seiten aufzuteilen. [Mehrere Seiten] Wählen Sie diese Einstellung, um die Daten als mehrseitige Daten zu speichern.
Seite 245
Funktion Beschreibung [Details] [Änderungen Geben Sie an, ob das Dokument bearbei- erlaubt] tet werden darf (z. B. Signierung, Textein- gabe oder Einfügen von Kommentaren) und legen Sie die Berechtigungsstufe fest, sofern die Bearbeitung erlaubt wird. [Stufe 1]: Seiten können eingefügt, gelöscht und gedreht werden.
Festlegen von Übertragungseinstellungen Anhand der Parameter für die Option [Kommunikation] im Bildschirm [Ein- stellungen] können die Einstellungen für E-Mail-Übertragungen festgelegt werden. [Binärdatenaufteilung] Geben Sie an, ob die Übertragungsdaten geteilt werden sollen. Funktion Beschreibung [Ein] Wählen Sie diese Einstellung, um die Übertra- gungsdaten zu teilen.
[E-Mail] Geben Sie den Betreff und die Adresse für E-Mail-Nachrichten an. Funktion Beschreibung [Dateiname] Geben Sie den Dokumentnamen für die Scan- daten ein. [Betreff] Geben Sie den Betreff für E-Mail-Nachrichten ein. [Von] Geben Sie die Adresse des Absenders ein. Wählen Sie [Administr.-E-Mail-Adr.] oder [Benutzeradressen] oder geben Sie die Adresse manuell ein.
Festlegen von Zielen Verwenden Sie eine der folgenden Methoden, um Ziele anzugeben. "Auswahl aus den registrierten Adressen" auf Seite 10-28 "Manuelle Eingabe der Adresse" auf Seite 10-30 "Auswahl aus dem Verlaufsprotokoll" auf Seite 10-34 Auswahl aus den registrierten Adressen Ein Adressbuchziel oder Gruppenziel kann aus den auf dem System regi- strierten Zielen ausgewählt werden.
Auswählen mithilfe einer Indexsuche Ziele können ausgewählt werden, indem Sie nach den Indexzeichen suchen, die bei der Zielregistrierung festgelegt wurden. Drücken Sie im Startbildschirm des Modus Scannen per E-Mail auf Drücken Sie auf das gewünschte Index-Register, um nach Zielen zu suchen.
Manuelle Eingabe der Adresse Zur Angabe eines Ziels, das nicht im System registriert ist, geben Sie die Adresse manuell ein. Drücken Sie im Startbildschirm des Modus Scannen per E-Mail auf [Manuelle Eingabe]. Drücken Sie auf [E-Mail]. Geben Sie die E-Mail-Adresse ein. Drücken Sie auf [OK].
Auswahl eines Programmziels Daten können mit einem zuvor im System registrierten Programmziel gesen- det werden. Programmziele werden mit Zielen, an die häufig Daten gesendet werden, und mit Scaneinstellungen registriert. Dadurch können Daten einfach und problemlos versendet werden, ohne dazu in jedem Einzelfall die verschiede- nen Einstellungen vornehmen zu müssen.
Durchführen von Vorgängen im Modus In Ordner scannen Grundlegende Vorgänge im Modus In Ordner scannen Im Folgenden wird die grundlegende Vorgehensweise bei der Verwendung der Funktion "In Ordner scannen" beschrieben, mit der Scandaten zur Fest- platte des Systems, zu einem USB-Speichergerät oder zu einem Ordner im Netzwerk gesendet werden können.
Seite 253
– Ausführliche Informationen über die Parameter der Option [Datei- name] im Bildschirm [Einstellungen] finden Sie unter "Festlegen des Dokumentnamens" auf Seite 10-27. – Ausführliche Informationen über die Parameter der Option [Kommuni- kation] im Bildschirm [Einstellungen] finden Sie unter "Festlegen von Übertragungseinstellungen"...
Festlegen der Dokumenteinstellungen Anhand der Parameter für die Optionen [1-seitig/2-seitig], [Originalformat], [Originaleinst.], [Farbmodus] und [Originaltyp] im Bildschirm [Einstellungen] können die Dokumenteinstellungen eingerichtet werden. [1-seitig/2-seitig] Geben Sie an, ob zweiseitige Dokumente gescannt werden sollen, wenn der ADF verwendet wird. Funktion Beschreibung [1-seitig] Wählen Sie diese Einstellung aus, wenn Sie ein einseitiges Dokument scannen.
[Originaleinst.] - [Separater Scan] Ein Dokument kann aufgeteilt und separat gescannt werden. Der Scanvorgang kann in mehrere Durchgänge unterteilt werden, wenn bei- spielsweise nicht alle Seiten eines Dokuments in den ADF eingelegt werden können oder wenn das Vorlagenglas zum Scannen eines mehrseitigen Doku- ments verwendet wird.
[Originaleinst.] - [Orig.bindungsposition] Geben Sie die Bindungsposition beim Scannen eines zweiseitigen Doku- ments über den ADF an. Die Ausrichtung der Rückseiten der einzelnen Seiten richtet sich danach, ob das zweiseitige Dokument an der Oberseite oder an der linken Seite gebunden wird. Funktion Beschreibung [Links binden]...
[Originaltyp] Wählen Sie in Abhängigkeit vom Inhalt des Dokuments die passende Einstel- lung für die Bildqualität. Funktion Beschreibung [Text] Wählen Sie diese Einstellung beim Scannen von Dokumenten aus, die nur Text enthalten. [Text/Foto] Wählen Sie diese Einstellung beim Scannen von Dokumenten aus, die eine Kombination von Text und Fotos enthalten.
[Auflösung] Wählen Sie die Auflösung, mit der das Dokument gescannt werden soll. Funktion Beschreibung [150×150dpi] Wählen Sie diese Einstellung, um das Doku- ment mit einer Auflösung von 150 × 150 dpi zu scannen. [200×200dpi] Wählen Sie diese Einstellung, um das Doku- ment mit einer Auflösung von 200 ×...
In Abhängigkeit von den unter [Farbmodus] und [Auflösung] gewähl- ten Einstellungen steht der Parameter [Dateityp] unter Umständen nicht zur Verfügung. Wenn [Dateityp] auf [Kompaktes PDF] eingestellt ist, kann die [Auflö- sung] nur auf [300×300dpi] gesetzt werden. [Dateieinstellungen] - [Scan-Einstellung] Legen Sie fest, ob beim Scannen mehrerer Seiten die Daten in einzelne Sei- ten aufgeteilt oder als mehrseitige Daten verarbeitet werden sollen.
Seite 260
[Details] Wenn die Verschlüsselung aktiviert wurde, können umfangreiche Berechtigungseinstellungen einge- richtet werden. Dies wird nur angezeigt, wenn [Verschlüsselungsstärke] auf [Ja] gesetzt ist und ein Kennwort für [Dok.berechtigungen] vergeben wurde. [Drucken Legen Sie fest, ob der Druck der Daten erlaubt erlaubt] ([Zulassen]) oder nicht erlaubt ([Beschränk.]) wer- den soll oder ob nur der Druck mit einer niedrigen Auflösung zulässig ist ([Niedrige Auflösung]).
Festlegen des Dokumentnamens Geben Sie den Dokumentnamen für die Scandaten ein. Funktion Beschreibung [Dateiname] Geben Sie den Dokumentnamen für die Scan- daten ein. Festlegen von Übertragungseinstellungen Anhand der Parameter für die Option [Kommunikation] im Bildschirm [Ein- stellungen] können die Einstellungen für den Versand von E-Mail-Bestätigun- gen bei Abschluss eines Jobs festgelegt werden.
Festlegen von Zielen Verwenden Sie eine der folgenden Methoden, um Ziele anzugeben. "Auswahl aus den registrierten Adressen" auf Seite 10-28 "Manuelle Eingabe der Adresse" auf Seite 10-30 "Auswahl aus dem Verlaufsprotokoll" auf Seite 10-34 Auswahl aus den registrierten Adressen Ein Adressbuchziel oder Gruppenziel kann aus den auf dem System regi- strierten Zielen ausgewählt werden.
Drücken Sie auf das gewünschte Index-Register, um nach Zielen zu suchen. – Wird das gewünschte Index-Register nicht angezeigt, drücken Sie auf ] oder [ ], bis das Register sichtbar ist. – Drücken Sie [Gruppe], um ein Gruppenziel auszuwählen. Wählen Sie das Ziel aus und drücken Sie dann [OK]. –...
Manuelle Eingabe der Adresse Zur Angabe eines Ziels, das nicht im System registriert ist, geben Sie die Adresse manuell ein. Für [FTP] Drücken Sie im Startbildschirm des Modus In Ordner scannen auf [Manu- elle Eingabe]. Drücken Sie auf [FTP]. Richten Sie die Einstellungen [Hostname], [Dateipfad], [Ben.-name] und [Kennwort] für den Zielcomputer ein.
Wenn Sie mehrere Ziele angeben möchten, legen Sie zunächst die verschiedenen Einstellungen fest, drücken dann auf [Nächstes Ziel] und richten anschließend die Einstellungen für das nächste SMB-Ziel ein. Wenn [Admin.einstellungen] - [Sicherheit] - [Sicherh.details] - [Manu- elle Adresseingabe] auf [Beschränk.] gesetzt ist, ist die manuelle Adresseingabe nicht möglich.
Für [USBSpeicher] Verbinden Sie das USB-Speichergerät mit dem USB HOST-Anschluss. Drücken Sie im Startbildschirm des Modus In Ordner scannen auf [Manuelle Eingabe]. Drücken Sie auf [USBSpeicher]. Wenn noch kein USB-Speichergerät angeschlossen ist, wird [USBSpeicher] nicht angezeigt. Geben Sie eine Einstellung für [Dokum.name] an. Drücken Sie auf [OK].
Für eine Festplatten-Speicherübertragung kann nur jeweils ein Ziel angegeben werden. Scandaten, die auf der Festplatte abgelegt sind, können auf einem Computer gespeichert werden. Dazu werden die Daten einfach mit Web Connection kopiert. Ausführliche Informationen hierzu finden Sie in der Referenzanleitung. Für [Web-Service-Einstellungen] Mit der Web-Service-Übertragung können Scandaten zu einem vorab registrierten Netzwerkcomputer gesendet werden.
Auswahl aus dem Verlaufsprotokoll Ein Ziel kann aus dem Verlauf der letzten fünf Übertragungen ausgewählt werden. Drücken Sie im Startbildschirm des Modus In Ordner scannen auf [Verlauf]. Wählen Sie das Ziel aus der Liste aus und drücken Sie dann die Taste [Start].
Seite 269
Wählen Sie das gewünschte Programmziel aus der Liste aus und drük- ken Sie dann [OK]. Die Einstellungen und Zieladressen werden abgerufen. Es kann nur ein Programmziel ausgewählt werden. Drücken Sie die Bedienfeldtaste [Start]. – Drücken Sie die Taste [Start (Farbe)], um in Farbe zu scannen, oder [Start (SW)], um in Schwarzweiß...
Registrieren von Zielen Zielregistrierung Durch die Registrierung von häufig verwendeten Zielen können die Empfän- ger von Scandaten schnell und komfortabel abgerufen werden. Auf diesem System können Adressbuchziele, Gruppenziele und Programmziele regi- striert werden. Adressbuch Die Informationen über die Ziele (E-Mail-Adressen, Computerordner usw.), an die häufig Daten gesendet werden, können registriert werden.
Registrieren eines Adressbuchziels Im Folgenden wird die Vorgehensweise bei der Registrierung eines Adressbuchziels für Scandaten beschrieben. E-Mail-Adressbuchziele können am Bedienfeld dieses Systems oder mit Hilfe von Web Connection registriert werden. Im Folgenden wird beschrie- ben, wie die Registrierung über das Bedienfeld des Systems durchgeführt wird.
[Favoriten] Stellen Sie diese Option für häufig genutzte Ziele auf [Ein] ein. Damit wird das Ziel in der Liste [Favoriten] angezeigt und kann so viel ein- facher gefunden werden. [Index] Wählen Sie die Indexzeichen, die für die Suche nach dem Ziel verwendet werden. Drücken Sie auf [OK].
Registrieren eines Programmziels Im Folgenden wird die Vorgehensweise bei der Registrierung eines Programmziels für Scan-Übertragungen beschrieben. Programmziele können über das Bedienfeld des Systems oder über Web Connection registriert werden. Im Folgenden wird beschrieben, wie die Regi- strierung über das Bedienfeld des Systems durchgeführt wird. Ausführliche Informationen zum Registrieren über Web Connection finden Sie in der Referenzanleitung.
Austauschen von Verbrauchsmaterial Hinweis Die Nichtbeachtung der in der Bedienungsanleitung enthaltenen Anweisungen kann dazu führen, dass der Drucker von der Garantie ausgeschlossen wird. Hinweis Wenn kein Toner mehr vorhanden ist oder die Übertragungsbandeinheit ausgetauscht werden muss, wird eine Fehlermeldung angezeigt. Siehe "Fehlermeldungen"...
Seite 279
Lagern Sie Tonerkartuschen außer Reichweite von Kindern. Hinweis Wenn keine Original-Tonerkartuschen verwendet werden, können ungleichmäßige Druckergebnisse auftreten. Darüber hinaus sind Schäden, die entstehen, wenn keine Original-Tonerkartuschen verwendet werden, nicht durch die Garantie abgedeckt, selbst wenn sie während der Garantiezeit auftreten. (Auch wenn Schäden nicht sicher darauf zurückgeführt werden können, dass keine Original-Tonerkartuschen verwendet wurden, wird dringend empfohlen, Original-Tonerkartuschen zu verwenden.)
Tonerkartusche austauschen Hinweis Unbedingt darauf achten, dass beim Austausch einer Kartusche kein Toner austritt. Eventuell verschütteten Toner sofort mit einem weichen, trockenen Tuch abwischen. Wenn kein Toner mehr vorhanden ist, wird im Touch Display die Meldung [Tonerkartusche ersetzen (x)] angezeigt. Befolgen Sie die folgende Anleitung, um die betreffende Tonerkartusche aus- zutauschen.
Seite 281
Ziehen Sie den vorderen Verrie- gelungshebel der angegebenen Y M C K Tonerkartusche nach links. Die Vorgehensweise beim Kas- settenaustausch ist bei allen Farben identisch (Gelb: Y, Magenta: M, Cyan: Z und Schwarz: K). Die nachfolgenden Anweisun- gen beschreiben den Aus- tausch der gelben (Y) Tonerkartusche.
Seite 282
Nehmen Sie die Tonerkartusche aus der Schutzhülle. Schütteln Sie die Kartusche, um den Toner zu verteilen. 3 × Ziehen Sie die Schutzfolie von der rechten Seite der Tonerkar- tusche ab. 11-6 Austauschen von Verbrauchsmaterial...
Seite 283
Vergewissern Sie sich, dass die Farbe der Tonerkartusche mit der Farbe des Fachs im System übereinstimmt, und setzen Sie dann die Kartusche ein. Schieben Sie die Toner- kartusche vollständig ein. Ziehen Sie den Hebel nach rechts in die verriegelte Position. Der vordere Verriege- lungshebel muss wieder in die Ausgangsposition...
Seite 284
Schließen Sie die vordere Abdeckung. Drücken Sie beim Schlie- ßen der vorderen Abdeckung gegen den Bereich der Abdeckung mit den kleinen Hervor- hebungen. 11-8 Austauschen von Verbrauchsmaterial...
Bildeinheit austauschen Hinweis Berühren Sie keinesfalls die Oberfläche der OPC-Trommel. Dies könnte die Druckqualität beeinträchtigen. Wenn die Meldung [Bildeinheit austauschen] angezeigt wird, ersetzen Sie die angegebene Bildeinheit. Im nachfolgenden Beispiel wird der Austausch der schwarzen Bildeinheit beschrieben. Prüfen Sie im Display, welche Bildeinheit verbraucht ist und ausge- tauscht werden muss.
Seite 286
Ziehen Sie den vorderen Verrie- Y M C K gelungshebel der angegebenen Tonerkartusche nach links. Die Vorgehensweise beim Aus- tauschen der Bildeinheit ist bei allen Farben identisch (Gelb: Y, Magenta: M, Cyan: C und Schwarz: K). Die nachfolgenden Anweisun- gen beschreiben den Aus- tausch der schwarzen (K) Tonerkartusche.
Seite 287
Fassen Sie den Resttonerbehäl- ter rechts und links an den Grif- fen und ziehen Sie ihn vorsichtig aus dem Drucker. Halten Sie den entnom- menen Resttonerbehälter gerade, damit kein Rest- toner verschüttet wird. Drücken Sie auf den mit "Push" markierten Bereich auf der aus- zutauschenden Bildeinheit und ziehen Sie diese vollständig aus dem System heraus.
Seite 288
Nehmen Sie die Bildeinheit aus der Schutzhülle. Fassen Sie die Bildeinheit mit beiden Händen und schütteln Sie sie zweimal wie in der Abbil- dung gezeigt. Fassen Sie die ver- packte Einheit keines- falls an der Unterseite. Dadurch könnte sie beschädigt und die Druckqualität beeinträch- tigt werden.
Seite 289
Entfernen Sie das Papier aus der Bildeinheit. Entfernen Sie die Schutz- abdeckung von der Bildeinheit. Vergewissern Sie sich, dass die Farbe der neuen Bildeinheit mit der Farbe des Fachs im System übereinstimmt, und setzen Sie dann die Einheit ein. Drücken Sie gegen den Rest- tonerbehälter, bis er einrastet.
Seite 290
Vergewissern Sie sich, dass die Farbe der Tonerkartusche mit der Farbe des Fachs im System übereinstimmt, und setzen Sie dann die Kartusche ein. Schieben Sie die Toner- kartusche vollständig ein. Ziehen Sie den Hebel nach rechts in die verriegelte Position. Der vordere Verriege- lungshebel muss wieder in die Ausgangsposition...
Seite 291
Schließen Sie die vordere Abdeckung. Drücken Sie beim Schlie- ßen der vorderen Abdeckung gegen den Bereich der Abdeckung mit den kleinen Hervor- hebungen. Austauschen von Verbrauchsmaterial 11-15...
Austauschen des Resttonerbehälters Ist der Resttonerbehälter voll, wird die Meldung [Resttonerbehälter voll] angezeigt. Das System wird angehalten und kann erst nach dem Austausch des Resttonerbehälters wieder in Betrieb genommen werden. Öffnen Sie die vordere Abdeckung des Systems. Ziehen Sie den Resttonerbehäl- ter nach oben, um die Sperre zu lösen.
Seite 293
Fassen Sie den Resttonerbehäl- ter rechts und links an den Grif- fen und ziehen Sie ihn vorsichtig aus dem Drucker. Halten Sie den entnom- menen Resttonerbehälter gerade, damit kein Rest- toner verschüttet wird. Nehmen Sie den neuen Resttonerbehälter aus der Verpackung. Verpak- ken Sie den vollen Resttonerbehälter zunächst in dem mitgelieferten Pla- stikbeutel und dann in der Verpackung des neuen Behälters.
Seite 294
Schließen Sie die vordere Abdeckung. Drücken Sie beim Schlie- ßen der vorderen Abdeckung gegen den Bereich mit den kleinen Hervorhebungen. Wenn der Resttonerbehälter nicht vollständig eingeschoben ist, kann die vordere Abdeckung nicht geschlossen werden. 11-18 Austauschen von Verbrauchsmaterial...
Austauschen der Transferrolle Wenn die Transferrolle ersetzt werden muss, wird die Meldung [Transferrol- leneinheit austauschen] angezeigt. Ein Druckvorgang kann auch nach Erscheinen dieser Meldung fortgesetzt werden. Da die Druckqualität jedoch vermindert ist, sollte die Transferrolle so schnell wie möglich ausgetauscht werden.
Seite 296
Halten Sie die Hebel gedrückt und entnehmen Sie die Transferrolle. Bereiten Sie eine neue Transferrolle vor. Drücken Sie die Hebel und set- zen Sie den Schaft der Transfer- rolle in die Lager. Drücken Sie die Hebel nach hin- ten, bis sie einrasten. 11-20 Austauschen von Verbrauchsmaterial...
Schließen Sie die rechte Abdeckung. Setzen Sie die Zähler unter [Admin.einstellungen] / [Wartungsmenü] / [Zubehör] / [Ersatz Verbrau.materialien] / [Transferrolleneinheit] zurück. Austauschen der Übertragungsbandeinheit Wenn die Übertragungsbandeinheit ausgetauscht werden muss, wird die Meldung [Bildübertragungsband ersetzen] angezeigt. Ein Druckvorgang kann auch nach Erscheinen dieser Meldung fortgesetzt werden. Da die Druckqualität jedoch vermindert ist, sollte die Übertragungsbandeinheit so schnell wie möglich ausgetauscht werden.
Seite 298
Öffnen Sie die vordere Abdeckung des Systems. Entfernen Sie alle Tonerkartu- schen, alle Bildeinheiten und den Resttonerbehälter. Ausführliche Informatio- nen zum Entfernen der Tonerkartuschen, Bild- einheiten und des Rest- tonerbehälters finden Sie unter "Tonerkartusche austauschen" auf Seite 11-4 bzw. "Bildein- heit austauschen"...
Seite 299
Legen Sie den Hebel um und öffnen Sie die rechte Abdeckung. Klappen Sie das Fach 1 zu, bevor Sie die Abdeckung öffnen. Entfernen Sie den oberen Teil der rechten Abdeckung. Führen Sie die Schutzhülle in Pfeilrichtung bis zum Anschlag in die Einheit hinein. Austauschen von Verbrauchsmaterial 11-23...
Seite 300
Drücken Sie die Führungen nach unten. Fassen Sie die Griffe und ziehen Sie die Übertragungsbandein- heit vorsichtig heraus. Halten Sie die Übertra- gungseinheit gerade, damit sie keine Kratzer bekommt. Bereiten Sie eine neue Übertra- gungsbandeinheit vor. Berühren Sie keinesfalls die Oberfläche der Über- tragungseinheit.
Seite 301
Entfernen Sie die Schutz- abdeckung von der neuen Über- tragungsbandeinheit. Schieben Sie die neue Übertra- gungsbandeinheit an den Füh- rungsschienen entlang ein. Schieben Sie die Einheit vollständig ein, bis sie einrastet. Halten Sie die Übertra- gungseinheit gerade, damit sie keine Kratzer bekommt.
Seite 302
Ziehen Sie die Schutzhülle heraus. Montieren Sie den oberen Teil der rechten Abdeckung. Schließen Sie die rechte Abdeckung. 11-26 Austauschen von Verbrauchsmaterial...
Seite 303
Setzen Sie alle Tonerkartuschen, alle Bildeinheiten und den Rest- tonerbehälter ein. Ausführliche Informatio- nen zum Einsetzen der Tonerkartuschen, Bild- einheiten und des Rest- tonerbehälters finden Sie unter "Tonerkartusche austauschen" auf Seite 11-4 bzw. "Bildein- heit austauschen" auf Seite 11-9. Schließen Sie die vordere Abdeckung.
Seite 304
Schließen Sie das Netzkabel wieder an und schalten Sie das System ein. Setzen Sie die Zähler unter [Admin.einstellungen] / [Wartungsmenü] / [Zubehör] / [Ersatz Verbrau.materialien] / [Übertragungsbandeinheit] zurück. 11-28 Austauschen von Verbrauchsmaterial...
Austauschen der Pufferbatterie Wenn die Pufferbatterie leer ist, gehen die Datums- und die Uhrzeiteinstel- lungen des Systems verloren. Gehen Sie wie nachfolgend beschrieben vor, um die Pufferbatterie auszutauschen. Hinweis Verwenden Sie nur die knopfzellenförmige 3V-Lithiumbatterie CR2032. Die Controllerkarte des Systems und alle zugehörigen Platinen sind unbedingt vor Beschädigung durch elektrostatische Entladung zu schützen.
Seite 306
Entfernen Sie die Schraube mit einer Münze. Öffnen Sie die Abdeckung. Entfernen Sie den Haken und nehmen Sie dann die Pufferbat- terie heraus. 11-30 Austauschen von Verbrauchsmaterial...
Seite 307
Entfernen Sie den Haken und setzen Sie dann eine neue Puf- ferbatterie ein. Achten Sie beim Einset- zen der neuen Pufferbat- terie darauf, dass die +-Seite nach links zeigt. Bei Verwendung von Bat- terien eines falschen Typs besteht Explosions- gefahr. Entsorgen Sie leere Batterien gemäß...
Austauschen der Fixiereinheit Wenn die Fixiereinheit ersetzt werden muss, wird die Meldung [Fixiereinheit austauschen] angezeigt. Sie können dann zwar noch weiterdrucken, doch da die Druckqualität abnimmt, sollten Sie die Fixiereinheit bei Erscheinen dieser Meldung unverzüglich austauschen. Schalten Sie das System aus. Hinweis Einige Bauteile im Druckerinneren sind sehr heiß.
Seite 309
Drücken Sie die beiden Hebel nach unten. Entfernen Sie die Fixiereinheit. Bereiten Sie eine neue Fixierein- heit vor. Berühren Sie keinesfalls die Oberfläche der Fixierwalze. Austauschen von Verbrauchsmaterial 11-33...
Seite 310
Drücken Sie die beiden Hebel nach oben. Entfernen Sie das Verpackungs- material. Drücken Sie die beiden Hebel herunter. 11-34 Austauschen von Verbrauchsmaterial...
Seite 311
Drücken Sie die beiden Hebel der neuen Fixiereinheit nach unten. Schieben Sie die Fixiereinheit ein, bis sie einrastet. Drücken Sie die beiden Hebel nach oben. Austauschen von Verbrauchsmaterial 11-35...
Seite 312
Schließen Sie die Abdeckung der Fixiereinheit. Schließen Sie die rechte Abdeckung. Wenn die Klappe nicht geschlossen werden kann, überprüfen Sie, ob die Fixier- einheit vollständig eingesetzt ist. Setzen Sie die Zähler unter [Admin.einstellungen] / [Wartungsmenü] / [Zubehör] / [Ersatz Verbrau.materialien] / [Fixiereinheit] zurück. 11-36 Austauschen von Verbrauchsmaterial...
Antistatikschutz Hinweis Werden Arbeiten an der Controllerkarte des Druckers vorgenommen, die Controllerkarte vor Beschädigung durch die elektrostatische Entladung schützen. Schalten Sie zuerst alle Netzschalter aus. Wenn im Lieferumfang des optionalen Zubehörs ein Antistatikarmband enthalten ist, befestigen Sie das eine Ende des Armbands an Ihrem Handgelenk und verbinden Sie das andere Ende mit einer geeigneten elektrischen Erdung (z.
Wartung des Systems ACHTUNG Lesen Sie sorgfältig alle Aufkleber mit Gefahrenhinweisen und Warnungen und befolgen Sie die darin enthaltenen Anweisungen unbedingt. Diese Aufkleber befinden sich auf den Innenseiten der Systemabdeckungen sowie im Inneren des Systemgehäuses. Behandeln Sie das System pfleglich, um die Lebensdauer zu verlängern und Beschädigungen zu vermeiden.
Seite 317
Testen Sie die Wirkung eines Reinigungsmittels (z. B. eines milden Reini- gers) immer zuerst an einer verdeckten Stelle des Systems. Benutzen Sie niemals spitze oder raue Hilfsmittel wie beispielsweise einen Draht- oder Kunststoffschwamm. Schließen Sie die Abdeckungen des Systems niemals mit zu viel Druck. Setzen Sie das System niemals Erschütterungen aus.
Seite 318
Wenn Ihre Haut mit Toner in Berührung kommt, können Sie ihn einfach mit kaltem Wasser und einer milden Seife abwaschen. ACHTUNG Sollte Toner in Ihre Augen gelangen, die Augen unbedingt sofort mit kaltem Wasser ausspülen und einen Arzt aufsuchen. Prüfen Sie sorgfältig, ob alle während der Reinigung ausgebauten Teile wieder eingebaut wurden, bevor Sie das Netzkabel einstecken.
Reinigen des Systems ACHTUNG Schalten Sie das System unbedingt aus und ziehen Sie das Netzkabel, bevor Sie mit den Reinigungsarbeiten beginnen. Druckeräußeres Belüftungsschlitze Bedienfeld Außenseite des Systems Originalandrückmatte Vorlagenglas Reinigen des Systems 12-5...
Einzugswalzen Wenn sich auf den Einzugswalzen Papierstaub und sonstige Rückstände absetzen, können Probleme beim Einzug des Druckmaterials auftreten. Einzugswalzen reinigen (Manuelle Zufuhr) Öffnen Sie Fach 1. Drücken Sie die Papierhubplatte in der Mitte herunter, bis die (weißen) Verriegelungen links und rechts einrasten. 12-6 Reinigen des Systems...
Seite 321
Reinigen Sie die Einzugswalzen mit einem weichen, trockenen Tuch. Schließen Sie das Fach. Reinigen des Systems 12-7...
Reinigen der Einzugsrollen von Fach 2/3/4 Ziehen Sie das Fach heraus. Reinigen Sie die Einzugswalzen mit einem weichen, trockenen Tuch. Schließen Sie das Fach. 12-8 Reinigen des Systems...
Transferrollen reinigen (Fach 3/4) Öffnen Sie die rechte Abdeckung von Fach 3 oder Fach 4. Klappen Sie Fach 1 zu, bevor Sie die rechte Abdeckung von Fach 3 oder Fach 4 öffnen. Reinigen Sie die Transferrollen mit einem weichen, trockenen Tuch.
Reinigen der Einzugsrollen des ADF Öffnen Sie die ADF-Abdeckung. Reinigen Sie die Einzugswalzen mit einem weichen, trockenen Tuch. Schließen Sie die ADF-Abdeckung. 12-10 Reinigen des Systems...
Laserlinsen reinigen Dieses System ist mit vier Laserlinsen ausgestattet. Reinigen Sie alle Linsen wie unten beschrieben. Der Laserlinsenreiniger sollte an der Innenseite von Fach 2 befestigt sein. Ziehen Sie Fach 2 heraus. Entfernen Sie die Abdeckung. Da die Abdeckung später gebraucht wird, bringen Sie sie nicht wieder an ihrer ursprünglichen Position an.
Seite 326
Schließen Sie Fach 2. Öffnen Sie die vordere Abdeckung des Systems. Entfernen Sie den Resttonerbe- hälter, die Tonerkartusche und die Bildeinheit für die Farbe der zu reinigenden Laserlinse. Anweisungen zur Entfer- nung der Tonerkartusche, der Bildeinheit und des Rest- tonerbehälters siehe "Toner- kartusche austauschen"...
Seite 327
Bringen Sie die Abdeckung an der entnommenen Bildeinheit Schieben Sie den Laserlinsen- reiniger in die Öffnung der Bild- einheit und ziehen Sie ihn wieder heraus. Wiederholen Sie diesen Vorgang zwei- bis drei- mal. Setzen Sie die Tonerkartusche, die Bildeinheit und den Restton- erbehälter ein.
Seite 328
Schließen Sie die vordere Abdeckung. Ziehen Sie Fach 2 heraus. Befestigen Sie den Laserlinsen- reiniger wieder in der Halterung an der Innenseite von Fach 2. Schließen Sie die Abdeckung. Schließen Sie Fach 2. Führen Sie diesen Reinigungsvorgang auch zwischen den anderen Laserlinsen aus.
Einführung Dieses Kapitel enthält Informationen, die Sie bei der Beseitigung von Systemproblemen oder der Identifizierung geeigneter Hilfequellen unterstützen. Konfigurationsseite drucken Seite 13-2 Entriegeln des Scanners Seite 13-3 Papierstaus vermeiden Seite 13-4 Papierweg im Drucker Seite 13-5 Papierstaus beseitigen Seite 13-6 Probleme beim Auftreten von Papierstaus beheben Seite 13-23 Sonstige Probleme beheben...
Entriegeln des Scanners Öffnen Sie die ADF-Abdeckung. Verschieben Sie den Verriege- lungshebel des Scanners nach Schließen Sie die ADF-Abdeckung. Schalten Sie das System aus und wieder ein. Entriegeln des Scanners 13-3...
Vermeidung von Papierstaus Stellen Sie sicher, dass ... das Druckmaterial den Systemspezifikationen entspricht. das Druckmaterial glatt ist, insbesondere an der Vorderkante. das System auf einer stabilen, flachen und ebenen Unterlage steht. Sie das Druckmaterial an einem trockenen Ort lagern, wo es keiner Feuch- tigkeit ausgesetzt ist.
Papierweg des Systems Ein umfassendes Bild über den Papierweg des Systems hilft Ihnen, Papier- staus besser lokalisieren zu können. 1 ADF-Einzugswalzen 2 Dokumenteinzug 3 Dokumentausgabe 4 Fixiereinheit 10 Druckkopfeinheit 5 Duplex 11 Bildeinheit 6 Fach 1 (manuelle Zufuhr) 12 Übertragungsbandeinheit 7 Fach 4 (optionale untere 13 Tonerkartusche Kassetteneinheit)
Papierstaus beseitigen Um Beschädigungen des Druckers zu vermeiden, sollten Sie gestautes Papier stets vorsichtig entfernen, ohne es zu zerreißen. Verbleiben Papierreste im System - ganz gleich ob es sich hierbei um große oder kleine Reste handelt - können diese den Papierweg versperren und weitere Staus verursachen.
Anzeige von Papierstaus Wenn beim Drucken ein Papierstau auftritt, wird die Meldung "Papierstau erkannt" ausgegeben. Gleichzeitig wird auf dem Bildschirm die Position des Papierstaus angezeigt. Position des Papierstaus Siehe Papierstau in Fach 2 Seite 13-7 Papierstau in Fach 3/Fach 4 Seite 13-11 Papierstau im ADF Seite 13-13...
Seite 336
ACHTUNG Der Bereich rings um die Fixiereinheit ist sehr heiß. Berühren Sie nur die angegebenen Hebel und Wählschalter, da Sie sich ansonsten verbrennen könnten. Sollte dies geschehen, kühlen Sie sofort mit kaltem Wasser und suchen Sie anschließend einen Arzt auf. Hinweis Wird die Oberfläche der Übertragungseinheit oder der...
Seite 337
Schließen Sie die rechte Abdeckung. Ziehen Sie Fach 2 heraus und entfernen Sie eventuell einge- legtes Druckmaterial. Fächern Sie die Druckmedien auf und richten Sie sie kanten- bündig aus. Papierstaus beseitigen 13-9...
Seite 338
Legen Sie das Druckmaterial mit der zu bedruckenden Seite nach oben in Fach 2. Stellen Sie sicher, dass das Material flach liegt. Legen Sie kein Papier oberhalb der Markierung,ein. Schieben Sie die Papierführungen bis an den Rand des Papiers. Schließen Sie Fach 2. 13-10 Papierstaus beseitigen...
Beseitigen eines Papierstaus in Fach 3/4 Öffnen Sie die rechte Abdeckung von Fach 3 oder Fach 4. Klappen Sie Fach 1 zu, bevor Sie die rechte Abdeckung von Fach 3 oder Fach 4 öffnen. Ziehen Sie das gestaute Druck- material vorsichtig heraus. Schließen Sie die rechte Abdeckung von Fach 3 oder Fach 4.
Seite 340
Ziehen Sie Fach 3 oder Fach 4 heraus und entfernen Sie das gesamte Papier aus dem Fach. Fächern Sie das Material auf und richten Sie es kantenbündig aus. Legen Sie das Papier mit der Druckseite nach oben in das Fach 3 oder Fach 4 ein.
Beseitigen eines Papierstaus im ADF Öffnen Sie die ADF-Abdeckung. Entfernen Sie das Dokument vom ADF-Einzug. Öffnen Sie die ADF-Abdeckung. Papierstaus beseitigen 13-13...
Seite 342
Entfernen Sie gestaute Druckmedien. Schließen Sie die ADF-Abdeckung. Schließen Sie die ADF-Abdeckung. 13-14 Papierstaus beseitigen...
Beseitigen eines Papierstaus in der Duplexeinheit Legen Sie den Hebel um und öffnen Sie die rechte Abdeckung. Klappen Sie das Fach 1 zu, bevor Sie die Abdeckung öffnen. Ziehen Sie das gestaute Druck- material vorsichtig heraus. Schließen Sie die rechte Abdeckung.
Beseitigen eines Papierstaus in der Fixiereinheit Legen Sie den Hebel um und öffnen Sie die rechte Abdeckung. Klappen Sie das Fach 1 zu, bevor Sie die Abdeckung öffnen. Drücken Sie die beiden Hebel nach oben. Öffnen Sie die Abdeckung der Fixiereinheit.
Seite 345
Ziehen Sie das gestaute Druck- material vorsichtig heraus. Wenn sich das gestaute Druckmaterial nicht nach unten herausziehen lässt, ziehen Sie es an der Ober- seite der Fixiereinheit heraus. Papierstaus beseitigen 13-17...
Seite 346
ACHTUNG Der Bereich rings um die Fixiereinheit ist sehr heiß. Berühren Sie nur die angegebenen Hebel und Wählschalter, da Sie sich ansonsten verbrennen könnten. Sollte dies geschehen, kühlen Sie sofort mit kaltem Wasser und suchen Sie anschließend einen Arzt auf. Hinweis Wird die Oberfläche der Übertragungseinheit oder der...
Seite 347
Schließen Sie die Abdeckung der Fixiereinheit. Drücken Sie die beiden Hebel herunter. Schließen Sie die rechte Abdeckung. Papierstaus beseitigen 13-19...
Beseitigen eines Papierstaus im Fach 1 (Manuelle Zufuhr) und an der Transferrolle Legen Sie den Hebel um und öffnen Sie die rechte Abdeckung. Klappen Sie das Fach 1 zu, bevor Sie die Abdeckung öffnen. Ziehen Sie das gestaute Druck- material vorsichtig heraus. 13-20 Papierstaus beseitigen...
Seite 349
ACHTUNG Der Bereich rings um die Fixiereinheit ist sehr heiß. Berühren Sie nur die angegebenen Hebel und Wählschalter, da Sie sich ansonsten verbrennen könnten. Sollte dies geschehen, kühlen Sie sofort mit kaltem Wasser und suchen Sie anschließend einen Arzt auf. Hinweis Wird die Oberfläche der Übertragungseinheit oder der...
Seite 350
Schließen Sie die rechte Abdeckung. 13-22 Papierstaus beseitigen...
Beheben von Problemen beim Auftreten von Papierstaus Treten in einem Bereich besonders häufig Staus auf, sollte dieser Bereich überprüft, repariert oder gereinigt werden. Papierstaus kön- nen auch auftreten, wenn Sie nicht unterstützte Druckmedien oder Originalmedien verwenden. Symptom Ursache Lösung Mehrere Die Vorderkanten des Das Druckmaterial entfernen und die Blätter wer-...
Seite 352
Symptom Ursache Lösung Staus in der Es wird nicht unter- Vom Hersteller empfohlenes Druckma- Duplex- stütztes Druckmate- terial verwenden. Siehe "Spezialpa- einheit. rial (falsches Format, pier" auf Seite 4-12. falsche Stärke, fal- sche Art etc.) Normalpapier, Recycling-Papier, Spe- verwendet. zialpapier, Karton 1 und Karton 2 kön- nen automatisch beidseitig bedruckt werden, wenn der Medientyp korrekt im Treiber angegeben wurde.
Seite 353
Symptom Ursache Lösung Papierstau. Das Druckmaterial ist Das gestaute Papier entfernen und nicht korrekt in den den Papierbehälter ordnungsgemäß Papierbehälter füllen. eingelegt. Der Papierbehälter ist Die überschüssigen Blätter entfernen überladen. und die korrekte Anzahl Blätter einlegen. Die Papierführungen Stellen Sie die Papierführungen im sind nicht ordnungs- Fach 1 auf das Format des verwende- gemäß...
Seite 354
Symptom Ursache Lösung Die empfohlenen Legen Sie Etikettenbögen entspre- Etikettenbögen wur- chend den Anweisungen des Herstel- den in falscher lers ein. Ausrichtung in Fach 1 eingelegt. Kuverts wurden in Legen Sie die Umschläge so in Fach 1 falscher Ausrichtung ein, dass die Verschlusslaschen nach in Fach 1 eingelegt.
Sonstige Probleme beheben Symptom Ursache Lösung Das System Das Netzkabel ist Schalten Sie das System aus und prü- wird nicht nicht richtig in die fen Sie, ob das Netzkabel ordnungs- mit Strom Steckdose gesteckt. gemäß in die Wandsteckdose versorgt. eingesteckt ist. Schalten Sie dann das System wieder ein.
Seite 356
Symptom Ursache Lösung Von einem [Druck über externen Drücken Sie die Taste [Bed.-Prog./ USB-Spei- Speicher] ist auf Zähler] und wählen Sie unter chergerät [Deaktivieren] [Admin.einstellungen] - [Druck über kann nicht gesetzt. externen Speicher] die Option gedruckt [Aktivieren]. werden. Die Datei liegt nicht in Es können nur Dateien der Formate einem druckbaren (mit den Erweiterungen) JPEG, TIFF,...
Seite 357
Symptom Ursache Lösung Der Druck- Im System ist ein Das Bedrucken von Spezialmedien vorgang langsamer Druckmo- nimmt mehr Zeit in Anspruch. Bei der dauert zu dus aktiviert (z. B. für Verarbeitung von Normalpapier sicher- lange. schweres Papier). stellen, dass die Druckmaterialart im Druckertreiber korrekt eingestellt ist.
Seite 358
Symptom Ursache Lösung Nicht alle Ein anderer Benutzer Versuchen Sie, die restlichen Seiten zu Seiten wer- hat versehentlich den drucken. Job abgebrochen. gedruckt. Das Papierfach ist Prüfen Sie, ob das Papierfach ord- leer. nungsgemäß und an der richtigen Position im System eingesetzt ist und ob Papier eingelegt ist.
Seite 359
Symptom Ursache Lösung Sie haben Nicht unterstütztes Sicherstellen, dass passendes Druck- Probleme Druckmaterial oder material verwendet wird. beim falsche Siehe "Spezifikationen" auf Duplex- Einstellungen. Seite 4-2. druck. Verwenden Sie den Duplexdruck nicht für Medien mit benutzerdefi- niertem Format oder für Umschläge, Etiketten, Postkarten, Briefbögen und Hochglanzmedien.
Seite 360
Symptom Ursache Lösung Die Broschü- Sowohl im Drucker- Wählen Sie für eine Broschüre mit Bin- renausgabe treiber als auch in der dung links oder eine Broschüre mit mit Bindung Anwendung ist die Bindung rechts im Druckertreiber auf links und Sortierung aktiviert der Registerkarte [Basis] nur die rechts ist worden.
Seite 361
Symptom Ursache Lösung Daten wur- Im Display wird eine Das Problem entsprechend der ange- den an das Fehlermeldung zeigten Meldung beseitigen. System angezeigt. gesendet, Ein Job kann unter Klicken Sie im Druckertreiber auf die der Druck Umständen abgebro- Schaltfläche "Benutzerauthentifizie- wird jedoch chen werden, wenn rung"...
Beheben von Problemen mit der Druckqualität Symptom Ursache Lösung Nichts wird Unter Umständen Entfernen Sie die Tonerkartuschen und gedruckt sind eine oder meh- überprüfen Sie sie auf oder die rere Tonerkartuschen Beschädigungen. gedruckte defekt. Seite enthält Eine oder mehrere Entfernen Sie die Bildeinheiten und leere Bildeinheiten sind überprüfen Sie sie auf Beschädigun-...
Seite 363
Symptom Ursache Lösung Das Bild ist Die Laserlinse ist Die Laserlinse reinigen. zu hell; der verschmutzt. Schwär- Die Bilddichte ist zu Wählen Sie eine dunklere Bilddichte. zungsgrad hell eingestellt? ist zu gering. Das Druckmaterial ist Entfernen Sie die feuchten Druckme- feucht.
Seite 364
Symptom Ursache Lösung Das Bild ist Unter Umständen Entnehmen Sie die Tonerkartuschen verschmiert, sind eine oder meh- und überprüfen Sie sie auf Beschädi- der Hinter- rere Tonerkartuschen gungen. Eine beschädigte Einheit grund ist defekt. ersetzen. leicht ver- Eine oder mehrere Entfernen Sie die Bildeinheiten und schmutzt, Bildeinheiten sind...
Seite 365
Symptom Ursache Lösung Der Aus- Das Druckmaterial ist Sicherstellen, dass am Aufbewah- druck ist feucht. rungsort des Druckmaterials eine Luft- unregelmä- feuchte herrscht, die den ßig oder Spezifikationen für die Lagerung von weist Flek- Druckmaterial entspricht. ken auf. Das feuchte Druckmaterial aus dem Papierbehälter nehmen und durch neues, trockenes Material ersetzen.
Seite 366
Symptom Ursache Lösung Tonerflek- Eine oder mehrere Entnehmen Sie die Tonerkartuschen ken oder Tonerkartuschen sind und überprüfen Sie sie auf Beschädi- Restbilder. defekt oder falsch gungen. Eine beschädigte Einheit eingesetzt. ersetzen. Tonerflek- Die Transferrolle ist Reinigen Sie die Transferrolle. ken auf der verschmutzt.
Seite 367
Symptom Ursache Lösung Bildfehler. Die Laserlinse ist ver- Die Laserlinse reinigen. schmutzt. Die Tonerkartusche Entnehmen Sie die Tonerkartuschen ist undicht. und überprüfen Sie sie auf Beschädi- gungen. Eine beschädigte Einheit ersetzen. Die Tonerkartusche Entfernen Sie die Tonerkartusche mit ist unter Umständen der Farbe, die das abnormale Bild ver- defekt.
Seite 368
Symptom Ursache Lösung Fehlerhafte Die Abstufungen sind Setzen Sie [Druckeinstellungen] / Farbausrich- nicht korrekt einge- [Qualitätseinstellungen] / [Abstufungs- tung, die stellt. justage] / [Tonkalibrierung] im Menü Farben sind [Admin.einstellungen] auf [Ein] und Die vordere vermischt nehmen Sie dann die AIDC-Farbkali- Abdeckung wurde oder unter- brierung vor.
Status-, Fehler- und Wartungsmeldungen Im Touch Display am Bedienfeld können verschiedene Status-, Fehler- und Wartungsmeldungen angezeigt werden. Sie liefern wichtige Informationen über das System und helfen Ihnen bei der Lokalisierung von Problemen. Prü- fen Sie die angezeigte Meldung und führen Sie dann die nötigen Schritte durch.
Fehlermeldungen Warnmeldungen Meldung Ursache Lösung [Sortieren nicht möglich] Auf der Festplatte ist Nach dem Druck der nicht genügend freier Kopie wird der Fehler [Druckt nur einen Satz.] Platz für die zurückgesetzt. Ausführung der Sortierfunktion vorhanden. Auf der Festplatte Löschen Sie herunter- [Wenig Speicherplatz auf steht zu wenig Platz geladene Schriften.
Seite 371
Meldung Ursache Lösung Der Zeitpunkt für den Entfernen Sie die [Fixiereinheit Austausch der Fixiereinheit. austauschen.] Fixiereinheit ist [Fixiereinheit austauschen.] Setzen Sie nach dem erreicht. Austausch der Fixier- einheit den entspre- chenden Zähler zurück. Ausführliche Informa- tionen hierzu finden Sie unter "[Wartungs- menü]"...
Meldung Ursache Lösung Es wurde eine Ersetzen Sie die ange- [Falsche Bildeinheit] Bildeinheit installiert, gebene Bildeinheit [Richtige Bildeinheit die nicht mit dem durch eine korrekte installieren.] System kompatibel Einheit. ist. [Transferrolleneinheit Der Zeitpunkt für den Ersetzen Sie die Trans- Austausch der ferrolle.
Bedienermeldungen Meldung Ursache Lösung Eine optionale untere Schalten Sie das [Konfiguration von Kassetteneinheit System aus, warten Sie Optionen geändert] wurde bei eingeschal- ein paar Sekunden und [Konfiguration von Optio- tetem System instal- schalten Sie es dann nen geändert] liert oder entfernt. wieder ein.
Seite 374
Meldung Ursache Lösung Der Zeitpunkt für den Ersetzen Sie die ent- [Bildeinheit austauschen] Austausch der Bild- sprechende Bildeinheit. [Öffnen Sie die Frontklappe einheit ist erreicht. und tauschen Sie die Bild- einheit gemäß den Anwei- sungen aus.] Der Zeitpunkt für den Ersetzen Sie die ent- [Toner austauschen (x)] Austausch der Toner-...
Seite 375
Meldung Ursache Lösung Im Fach, das für den Legen Sie Papier in das [Papier nachfüllen] Druck ausgewählt angegebene Papierfach [Füllen Sie Papier in Fach x wurde, ist kein Papier ein. nach oder wählen Sie ein vorhanden. (wenn anderes Papierfach aus.] [Autom.
Seite 376
Meldung Ursache Lösung Kopier-, Scan- oder Warten Sie eine Weile. [Max. Faxübertragungen Der Fehler wird zurück- Auftragsregistr.ungen wurden wiederholt, gesetzt. überschritten] jedoch konnten die [Die maximale Anzahl Druck- oder Übertra- registrierbarer Aufträge ist gungsvorgänge nicht erreicht.] durchgeführt werden. [Warten Sie, bis die Auftragsregistrierung abgeschlossen ist.] Der Scanner ist...
Seite 377
Meldung Ursache Lösung Es kann kein Geben Sie einen [Außerhalb zulässig. passender Zoomfaktor zwischen Autom. Zoombereich] Zoomfaktor 25% und 400% an. [Der Zoomfaktor für das ausgewählt werden, Papierformat liegt nicht im wenn die zulässigen Bereich.] Zoom-Einstellung [Wählen Sie ein anderes "Auto"...
Seite 378
Meldung Ursache Lösung Die Anzahl der Brechen Sie den [Dokumentregistrierung - Bilddateien auf der Auftrag ab. Limit überschritten] Festplatte hat den [Die maximale Anzahl zulässigen Dokumente, die im Ordner Maximalwert erreicht. gespeichert werden können, ist erreicht.] [Der Auftrag wird abgebrochen.] Das System konnte Warten Sie eine Weile.
Seite 379
Meldung Ursache Lösung Der Auftrag wurde Überprüfen Sie das [Fehler bei nicht normal Verlaufsprotokoll. I-Fax-Empfang] abgeschlossen, da [Auftrag konnte auf Grund während des eines Fehlers beim I-Fax-Empfangs ein I-Fax-Empfang nicht Fehler aufgetreten ist. ausgeführt werden.] [Bitte Auftragsverlauf prüfen.] Der Auftrag wurde Das Dokument wird [Fehler bei nicht normal...
Wartungsmeldungen Diese Meldungen weisen auf schwerwiegende Probleme hin, die nur von einem Kundendiensttechniker behoben werden können. Wird eine dieser Meldungen angezeigt, schalten Sie das System aus und wieder ein. Bleibt das Problem bestehen, wenden Sie sich an Ihren örtlichen Fachhändler oder einen autorisierten Kundendienstanbieter.
Einführung Hinweis Die Verwendung von Zubehör, das nicht vom Hersteller hergestellt oder empfohlen wird, führt dazu, dass die Garantie erlischt. Ausführliche Informationen zu Zubehör finden Sie auf unserer Website Einschließlich einer 500-Blatt-Kassette Untere Kassetteneinheit (Fach 3/Fach 4) Ablagetisch WT-P01 Hier können Originale vorübergehend abgelegt oder ein Authentifizierungsgerät aufgestellt werden.
Untere Kassetteneinheit PF-P08 Sie können maximal eine optionale untere Kassetteneinheit PF-P08 (Fach 3/4) installieren. Die untere Kassetteneinheit PF-P08 erhöht die Medi- enkapazität des Systems um 500 Blatt. Inhalt des Kits Untere Kassetteneinheit mit einem Fach (für 500 Blatt) Untere Kassetteneinheit PF-P08 14-3...
Installieren der unteren Kassetteneinheit PF-P08 Hinweis Da bereits Verbrauchsmaterial installiert ist, muss das System bei einem Transport unbedingt waagerecht gehalten werden, damit kein Toner verschüttet wird. Schalten Sie das System aus und ziehen Sie das Netzkabel und sämtliche Schnittstellenka- bel ab. Bereiten Sie die untere Kassetteneinheit vor.
Seite 385
Stellen Sie das System mit Hilfe einer zweiten Person auf die untere Kassetteneinheit und achten Sie darauf, dass die Positionierungsstifte an der unteren Kassetteneinheit ord- nungsgemäß in die Aussparun- gen an der Unterseite des Systems eingeführt werden. 39 kg 86 lbs WARNUNG! Inklusive aller Verbrauchsmaterialien hat das System ein Gewicht von ca.
Schließen Sie das Netzkabel wieder an und schalten Sie das System ein. Richten Sie die Einstellungen für Fach 3/4 im Windows-Druckertreiber unter [Eigenschaften] / Registerkarte [Konfigurieren] ein. Ablagetisch WT-P01 Bietet eine Ablagefläche, auf der kurzzeitig ein Original oder andere Materia- lien abgelegt werden können.
c—Vier Schrauben d—Zwei Schrauben e—Zwei Klemmen Verwenden Sie dieses Teil bei der Installation des Authentifizierungs- geräts (IC-Kartentyp). Bewahren Sie das Teil für die spätere Wieder- verwendung an einem sicheren Ort auf. Installieren des Ablagetischs WT-P01 Lösen bzw. befestigen Sie mit einer Münze die beiden Schrau- ben (c), um die Montageplatte zu installieren.
Seite 388
Ziehen Sie die Schrauben (c) vorübergehend fest. Installieren Sie den Ablagetisch. 14-8 Ablagetisch WT-P01...
Seite 389
Ziehen Sie die Schrauben (c) mit einer Münze fest. Ziehen Sie die Schrauben (d) mit einer Münze fest. Ablagetisch WT-P01 14-9...
Verwenden des Authentifizierungsgeräts (IC-Kartentyp) Das Authentifizierungsgerät (IC-Kartentyp) ist ein IC-Kartenauthentifizie- rungssystem, mit dem eine persönliche Authentifizierung anhand einer IC-Karte vorgenommen wird. Mit diesem System können Sie die Authentifi- zierung anhand einer IC-Karte vornehmen, um sich an diesem System anzumelden oder einen Druckauftrag auszuführen, wenn die Benutzerau- thentifizierung auf diesem System aktiviert ist.
Wählen Sie auf der Seite [Allgemeine Einstellung] in den [Auth.-geräteein- stellungen] die Optionen [Authentifizierungstyp] und [IC-Kartentyp]. – Geben Sie unter [IC-Kartentyp] den Kartentyp an, der verwendet wer- den soll. – Geben Sie unter [Authentifizierungstyp] an, wie die Anmeldung an diesem System nach der Registrierung erfolgen soll. [Kartenauthentifizierung]: Der Benutzer kann sich anmelden, indem er einfach die IC-Karte auflegt.
Überprüfen der installierten Version von Data Administrator Wählen Sie im Menü [Help] innerhalb von Data Administrator den Eintrag [Version Information]. Diese Software kann unter Version "3.x" nicht verwendet werden. Installieren Sie Version "4.x". Wenn Data Administrator V3.x installiert ist, wird diese Version bei der Installation von Version V4.x entfernt.
Wählen Sie eine Sprache aus und klicken Sie anschließend auf [OK]. Das Installationsprogramm wird gestartet. Befolgen Sie die Anweisungen am Bildschirm, um die Installation durch- zuführen. Klicken Sie auf [Weiter]. Wählen Sie [Ich stimme den Bedingungen des Lizenzvertrags zu] und klicken Sie dann auf [Weiter].
Seite 396
Data Administrator wird gestartet und die Geräteinformationen dieses Systems werden importiert. Das Fenster "Device Information" wird geöffnet. – Ausführliche Informationen über den Import von Geräteinformationen finden Sie in der Bedienungsanleitung von Data Administrator. Wählen Sie in der Funktionsauswahl die Optionen [Authentifiz.-einstellun- gen] - [Benutzerauthentifizierungseinstellungen] und klicken Sie dann auf [Hinzufügen].
Wenn das System aus- und wieder eingeschaltet wird, warten Sie nach dem Ausschalten mindestens 10 Sekunden, bevor Sie das System über den Hauptnetzschalter wieder einschalten. Ansonsten können Betriebsstörungen auftreten. Halten Sie das USB-Kabel beim Ein- und Ausstecken am Stecker fest. Andernfalls kann das Kabel beschädigt werden. Wenn Sie die Karten-ID nur beim Registrieren eines Benutzers eingeben, nehmen Sie mit Hilfe des am System angeschlossenen Authentifizierungsge- räts eine Zuweisung des Benutzers zur Karte vor.
Anmelden an diesem System Im folgenden Abschnitt wird beschrieben, wie die Anmeldung an diesem System anhand der IC-Kartenauthentifizierung vorgenommen wird. Damit die IC-Kartenauthentifizierung durchgeführt werden kann, müssen zuvor die auf der IC-Karte gespeicherten Informationen registriert werden. Wenn ein Authentifizierungsfehler auftritt, kann dies an einer fehlerhaften Registrierung der IC-Karteninformationen liegen.
Wenn [Kartenauthentifizierung + Kennwort] aktiviert ist Drücken Sie auf [Kartenauthentifizierung]. Wenn Sie die Code- & Druckfunktion zusammen mit der IC-Kartenau- thentifizierung verwenden, wählen Sie [Druck starten] oder [Basis-Screen aufrufen]. Ausführliche Informationen über die Code- & Druckfunktion finden Sie unter "Code & Druck" auf Seite 6-5. Legen Sie die IC-Karte auf das Authentifizierungsgerät auf.
Seite 403
Aufwärmzeit Zeit bis zur Druckbereitschaft nach dem Einschal- ten (bei Zimmertemperatur (23°C)) 120 V: durchschnittlich 45 Sekunden 220 V: durchschnittlich 45 Sekunden 240 V: durchschnittlich 45 Sekunden Papierformate Fach 1 Papierbreite : 92 bis 216 mm (Manuelle Papierlänge: 148 bis 356 mm Zufuhr)/ Umschläge mit einer Breite von Fach 2...
Seite 404
Papierkapazität Fach 1 Normal/Recycling/Nur einseitig/Spezi- (Manuelle alpapier: Zufuhr) 100 Blatt Umschläge: 10 Kuverts Etikett/Postkarte/Karton 1/Karton 2/ Glänzend 1/Glänzend 2/Briefkopf: 20 Blatt Fach 2 Normal/Recycling/Nur einseitig/Spezi- alpapier: 250 Blatt Etikett/Postkarte/Karton 1/Karton 2/ Glänzend 1/Glänzend 2/Briefkopf: 20 Blatt Fach 3/ Normal/Recycling/Nur einseitig/ Fach 4 Spezialpapier: (optional)
Seite 405
Abmessungen Höhe: 550 mm (21,7") Breite: 530 mm (20,9") Tiefe: 508 mm (20") Ohne vorstehende Teile und manuelle Zufuhr. Gewicht Ca. 34,6 kg (76,3 lb) (ohne Verbrauchsmaterial) Ca. 39,0 kg (86,0 lb) (mit Verbrauchsmaterial) Schnittstellen USB 2.0 (High Speed)-kompatibel, 10Base-T/ 100Base-TX/1000Base-T Ethernet, Host-USB (USB-Gerätedruck) Standardspeicher...
Voraussichtliche Lebensdauer des Verbrauchsmaterials Durch den Benutzer austauschbar Funktion Durchschnittliche Lebensdauer Tonerkartusche Standardkartusche im Karton: 6.000 Seiten oder mehr (Dauerbetrieb) Austauschkartusche (hohe Kapazität): 6.000 Seiten oder mehr (Dauerbetrieb) Angegebene Lebensdauer gemäß ISO/IEC 19798. Die Lebensdauer der Tonerkartusche verringert sich, wenn das System im diskontinuierlichen Betrieb verwendet wird.
Sowohl beim Farbdruck als auch beim Schwarzweißdruck verbrau- chen Farbdrucker während der Startphase, wenn das System ein- oder ausgeschaltet wird, und während der automatischen Justage zur Aufrechterhaltung der Druckqualität eine geringe Menge von jedem Toner. Auch wenn während des Schwarzweißdrucks ein Betriebsfehler auftritt, wird Farbtoner verbraucht und muss mögli- cherweise ersetzt werden.
Texteingabe Im Folgenden wird die Vorgehensweise zur Verwendung der Bildschirmtasta- tur beschrieben. Text eingeben Drücken Sie auf der Bildschirmtastatur das Zeichen, das Sie eingeben wollen. Zur Eingabe von Großbuchstaben drücken Sie [ Zur Eingabe von Symbolen drücken Sie [ Zur Eingabe von Sonderzeichen, wie z. B. Akzentzeichen, drücken Sie Um das Zeichen rechts vom Cursor zu löschen, drücken Sie [Löschen].
Unser Beitrag zum Umweltschutz ® Als ENERGY STAR -Partner haben wir sichergestellt, dass dieses System die ENERGY STAR-Energiesparrichtlinien erfüllt. Was ist ein ENERGY STAR-Produkt? Ein ENERGY STAR-Produkt verfügt über ein spezielles Leistungsmerkmal, das nach einem bestimmten Zeitraum ohne Aktivitäten den automatischen Wechsel in einen "Energiespar-Modus"...
