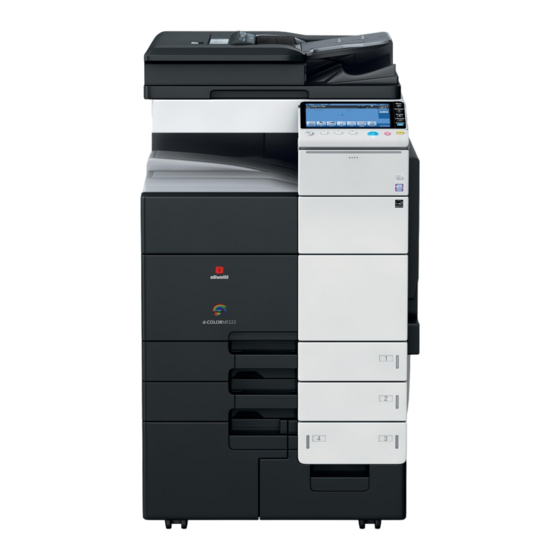

Olivetti d-Color MF552 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für d-Color MF552:
- Schnelleinstieg (145 Seiten) ,
- Erleichterte bedienung (67 Seiten) ,
- Anleitung (143 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Olivetti d-Color MF552
Inhaltszusammenfassung für Olivetti d-Color MF552
- Seite 1 MF d-COLOR MF2 2/d-COLOR MF d-COLOR MF452/d-COLOR MF552 Code: 57...
- Seite 2 HERAUSGEBER Olivetti S.p.A. Gruppo Telecom Italia Via Jervis, 77 - 10015 Ivrea (ITALY) www.olivetti.com Copyright © 2012, Olivetti Alle Rechte vorbehalten Qualitätsanforderungen dieses Produkts werden durch die –Kennzeichnung bescheinigt, die am Produkt angebracht ist. Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dem in diesem Handbuch beschriebenen Produkt vorzunehmen.
- Seite 3 Wichtiger Hinweis! Auf Grund von Änderungen, die an der Spezifikation der Benutzeroberfläche vorgenommen wurden, können die Abbildungen der Benutzeroberfläche in den Bedienungsanleitungen leicht von den Beschreibungen abweichen. Die Schaltflächen "Abbr.", "OK", "Ende", "Ja" und "Nein" wurden durch Symbole ersetzt. Der Beschreibungstext kann jedoch weiterhin die Begriffe "Abbr.", "OK", "Ende", "Ja"...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Namen und Funktionen der einzelnen Systemteile (d-Color MF552/452) Vorderseite............................1-3 Rückseite ............................1-5 Innen ..............................1-6 Namen und Funktionen der einzelnen Systemteile (d-Color MF362/282/222) Vorderseite............................2-3 Rückseite ............................2-4 Innen ..............................2-5 Namen und Funktionen der einzelnen Zubehörkomponenten Liste der Zubehörkomponenten (d-Color MF552/452) ..............3-3 Vorderseite............................ - Seite 6 Installieren des IC CardDriver (USB-Treiber) (Windows 7)............... 8-10 Installieren des IC CardDriver (USB-Driver) (Windows Vista)............8-11 Installieren des IC CardDriver (USB-Driver) (Windows XP).............. 8-12 Installieren des Data Administrator PlugIn für die IC-Karten-Authentifizierungseinheit AU-201 ..8-12 8.4.3 Registrierung von Benutzerauthentifizierungsinformationen ............8-13 Inhaltsverzeichnis-2 d-Color MF552/452/362/282/222...
-
Seite 7: Namen Und Funktionen Der Einzelnen Systemteile (D-Color Mf552/452)
Namen und Funktionen der einzelnen Systemteile (d- Color MF552/452) -
Seite 9: Vorderseite
Namen und Funktionen der einzelnen Systemteile (d-Color MF552/452) Vorderseite Name Beschreibung Damit werden Originale automatisch eingezogen und Dokumenteneinzug für Doppelscan seitenweise gescannt. Diese Komponente scannt beidseitig bedruckte Originale, wobei das Papier nur einmal eingezogen wird und nicht gewendet werden muss. - Seite 10 Wenn das System über diese Taste ausgeschaltet wird, wird der Energiesparmodus aktiviert, und die LED der Netztaste leuchtet orange. Status-LED (LED "Warnung" oder Zeigt den Systemstatus durch Blinken oder Leuchten "Stopp") Blinkt orange: Warnung Leuchtet orange: Der Systembetrieb wurde unterbrochen. d-Color MF552/452/362/282/222...
-
Seite 11: Rückseite
AU-102 oder der Authentifizierungseinheit AU-201. Dieser Anschluss wird verwendet, wenn das System USB-Anschluss (Typ B) USB 2.0/1.1 über einen USB-Anschluss genutzt wird. Dieser Anschluss wird verwendet, wenn das System Netzwerkanschluss (10Base-T/ als Netzwerkdrucker oder -scanner eingesetzt wird. 100Base-TX/1000Base-T) d-Color MF552/452/362/282/222... -
Seite 12: Innen
Dient zum Erzeugen eines Druckbildes. Trommeleinheit Entriegelungslasche Dient zum Entnehmen der Trommeleinheit. Ladekorona-Reiniger Dient zum Reinigen des Koronadrahts bei Auftreten von Bildfehlern. Resttonerbehälter Dient zur Aufnahme verbrauchten Toners. Druckkopfreiniger Dient zum Reinigen der Oberfläche des Druckkopf- glases beim Austausch der Trommeleinheit. d-Color MF552/452/362/282/222... - Seite 13 Hebel zum Verriegeln der Führung zum Scannen der Rückseite eines Originals. Diese Führung wird zum Be- heben eines Papierstaus oder Reinigen des Schlitz- glases (hinten) geöffnet. Schlitzglas (hinten) Dient zum Scannen der Rückseite eines Originalbildes bei Verwendung des ADF. d-Color MF552/452/362/282/222...
- Seite 14 MF552/452/362/282/222...
-
Seite 15: Namen Und Funktionen Der Einzelnen Systemteile (D-Color Mf362/282/222)
Namen und Funktionen der einzelnen Systemteile (d- Color MF362/282/222) -
Seite 17: Vorderseite
20 Blatt Karton 4, 20 OHP-Folien, 20 Blatt Postkarten (4 e 6 (A6-Karte)), Etikettenblätter oder Indexpapier und 10 Blatt Bannerpapier oder Umschläge aufnehmen. Blinkt orange, wenn in einem Fach nur noch wenig Pa- Papiermangelanzeige pier vorhanden ist, und leuchtet orange, wenn das Pa- pier aufgebraucht ist. d-Color MF552/452/362/282/222... -
Seite 18: Rückseite
Wenn das System über diese Taste ausgeschaltet wird, wird der Energiesparmodus aktiviert, und die LED der Netztaste leuchtet orange. Status-LED (LED "Warnung" oder Zeigt den Systemstatus durch Blinken oder Leuchten "Stopp") Blinkt orange: Warnung Leuchtet orange: Der Systembetrieb wurde unterbrochen. Rückseite d-Color MF552/452/362/282/222... -
Seite 19: Innen
Fixiereinheit betätigt. einheit Fixiereinheit Dient zum Fixieren von Toner auf Papier mithilfe von Wärme und Druck. Dient zum Wenden von Papier beim 2-seitigen Druck. Automatische Duplexeinheit Trommeleinheit Dient zum Erzeugen eines Druckbildes. Entriegelungslasche Dient zum Entnehmen der Trommeleinheit. d-Color MF552/452/362/282/222... - Seite 20 Durch Kombination der vier Tonerfarben entsteht ein Vollfarbbild. Ermittelt die Gesamtanzahl der gedruckten Seiten. Gesamtzähler Schlitzglas Dient zum Scannen eines Originalbildes bei Verwen- dung des ADF. Originale werden entlang dieser Skala angelegt. Diese Originalskala Skala dient auch zum Messen der Größe eingelegter Originale. d-Color MF552/452/362/282/222...
-
Seite 21: Namen Und Funktionen Der Einzelnen Zubehörkomponenten
Namen und Funktionen der einzelnen Zubehörkomponenten... -
Seite 23: Liste Der Zubehörkomponenten (D-Color Mf552/452)
Liste der Zubehörkomponenten (d-Color MF552/452) Namen und Funktionen der einzelnen Zubehörkomponenten Liste der Zubehörkomponenten (d-Color MF552/452) d-Color MF552/452/362/282/222... - Seite 24 Liste der Zubehörkomponenten (d-Color MF552/452) Name Beschreibung Haupteinheit Scannt das Original im Scanbereich und druckt ein ge- scanntes Bild im Druckbereich. Diese Einheit wird in der Bedienungsanleitung als "System", "Haupteinheit" oder "C552/C452" bezeichnet. Fax-Kit FK-511 Ermöglicht die Verwendung dieses Systems als Fax- gerät.
- Seite 25 Liste der Zubehörkomponenten (d-Color MF552/452) Name Beschreibung Wird verwendet, um das System auf dem Boden auf- Unterschrank DK-510 zustellen. Diese Einheit wird in der Bedienungsanleitung als Unterschrank bezeichnet. • In Abhängigkeit von der Vertriebsregion ist dieses Zubehörteil unter Umständen nicht erhältlich.
- Seite 26 Liste der Zubehörkomponenten (d-Color MF552/452) Name Beschreibung Diese Einheit ist auf dem Finisher FS-535 zu Zweifachablage JS-602 installieren. Nimmt Druckseiten auf. Diese Einheit wird in der Bedienungsanleitung als Zweifachablage bezeichnet. Installieren Sie diese Einheit am Finisher FS-535, um Zuschießeinheit PI-505 das Einfügen eines Deckblatts zwischen kopierte oder...
- Seite 27 Liste der Zubehörkomponenten (d-Color MF552/452) Name Beschreibung Wird für die Nutzung der Funktionen Webbrowser, Upgrade-Kit UK-204 PDF-Verarbeitung, durchsuchbare PDF, Mein Bedien- feld und Meine Adresse sowie zur Verwendung von Spezialschriften benötigt. Die nachfolgend aufgeführten Zubehöroptionen sind in der Abbildung nicht dargestellt.
-
Seite 28: Vorderseite
Liste der Zubehörkomponenten (d-Color MF552/452) Vorderseite Die obige Abbildung zeigt die Haupteinheit mit dem Ausgabefach OT-506 und der Papiereinzugseinheit PC-410. Name Beschreibung Ausgabefach Nimmt Druckseiten auf. Blinkt orange, wenn in einem Fach nur noch wenig Pa- Papiermangelanzeige pier vorhanden ist, und leuchtet orange, wenn das Pa- pier aufgebraucht ist. - Seite 29 Liste der Zubehörkomponenten (d-Color MF552/452) Name Beschreibung Öffnen Sie diese Klappe zum Beseitigen eines Pa- Untere rechte Klappe pierstaus im Fach 3 oder Fach 4 der Transporteinheit. Dient zum Ver- bzw. Entriegeln der unteren rechten Entriegelungshebel der unteren rechten Klappe Klappe.
-
Seite 30: Rückseite
Liste der Zubehörkomponenten (d-Color MF552/452) Rückseite Die folgende Abbildung zeigt die Haupteinheit mit der Papiereinzugseinheit PC-210, dem Fax-Kit FK-511 und der Stromversorgungsbox MK-734. Name Beschreibung Dient zum Ein- und Ausschalten der Trocknungshei- Heizungsnetzschalter zung. Durch diese Funktion wird verhindert, dass Pa- pier feucht wird, während das System eingeschaltet... -
Seite 31: Liste Der Zubehörkomponenten (D-Color Mf362/282/222)
Liste der Zubehörkomponenten (d-Color MF362/282/222) Liste der Zubehörkomponenten (d-Color MF362/282/222) d-Color MF552/452/362/282/222 3-11... - Seite 32 Die Installation dieser Komponente führt zu einer hö- heren Bildqualität. Zur Installation des Bildcontrollers IC-414 ist das Videoschnittstellenkit VI-506 erforderlich. Zudem müssen auch der Unterschrank DK-510, die Papier- einzugseinheit PC-410, die Papiereinzugseinheit PC-110 oder die Papiereinzugseinheit PC-210 auf diesem System installiert sein. 3-12 d-Color MF552/452/362/282/222...
- Seite 33 Die folgenden Zubehörkomponenten sind im System integriert und werden nicht in der obigen Abbildung angezeigt. Versieht gescannte Originale beim Faxversand mit ei- Stempeleinheit SP-501 nem Stempel. Bei Verwendung dieser Funktion kann überprüft werden, ob das Original gescannt wurde. Ersatz-TX-Markierungsstempel 2 Ein Ersatzstempel für die Stempeleinheit SP-501. d-Color MF552/452/362/282/222 3-13...
- Seite 34 Für die Installation der Heizung HT-509, muss der Unterschrank DK-510, die Papiereinzugseinheit PC-410, die Papiereinzugseinheit PC-110 oder die Papiereinzugseinheit PC-210 auf diesem System in- stalliert sein. Stromversorgungsbox MK-734 Schaltet den Betrieb der Trocknungsheizung ein/aus. Zur Installation der Authentifizierungseinheit AU-201 Montage-Kit MK-735 erforderlich. 3-14 d-Color MF552/452/362/282/222...
-
Seite 35: Vorderseite
Rad zur Papierstaubehebung Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im ADF verursacht hat. Die obige Abbildung zeigt die Haupteinheit mit der Papiereinzugseinheit PC-210 oder der Papiereinzugseinheit PC-110 und dem Automatischen Duplex-Originaleinzug DF-624. d-Color MF552/452/362/282/222 3-15... - Seite 36 Wird als Vorratsbehälter verwendet, wenn die Einzel- Fach 4/Vorratsbehälter Papiereinzugseinheit installiert wird. Dieser Behälter fasst bis zu 500 Blatt, wenn die Dop- pel-Papiereinzugseinheit installiert ist. Dieses Fach bietet Platz für max. 150 Blatt Karton 1, Karton 1+, Karton 2 und Karton 3. 3-16 d-Color MF552/452/362/282/222...
-
Seite 37: Rückseite
Telefons (TEL PORT2) Telefonbuchse 2 (LINE PORT2) Dient zum Anschließen einer allgemeinen Teilnehmer- leitung. Dient zum Anschließen einer allgemeinen Teilnehmer- Telefonbuchse 1 (LINE PORT1) leitung. Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Telefonleitung verwendet wird. d-Color MF552/452/362/282/222 3-17... -
Seite 38: Finisher Fs-535/Broschürenfinisher Sd-512/Locheinheit Pk-521
Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521 Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521 Name Beschreibung Ausgabefach 2 Nimmt Druckseiten auf. Ausgabefach 1 Nimmt Druckseiten auf. Öffnen Sie diese Klappe zum Beheben eines Pa- Frontklappe pierstaus oder Heftklammerstaus oder zum Austau- schen eines Heftklammermagazins. 3-18 d-Color MF552/452/362/282/222... - Seite 39 Magazin aus dem Broschürenfinisher heraus. Führungshebel [SD4] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Führungshebel [SD5] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Diese Abdeckung öffnet sich automatisch, wenn Ausgabeabdeckung Papier ausgegeben wird. d-Color MF552/452/362/282/222 3-19...
-
Seite 40: Zweifachablage Js-602
Zweifachablage JS-602 Zweifachablage JS-602 Name Beschreibung Ausgabefach Nimmt Druckseiten auf. Diese Klappe wird geöffnet, um einen Papierstau zu Abdeckung der Zweifachablage beheben. 3-20 d-Color MF552/452/362/282/222... -
Seite 41: Z-Falz-Einheit Zu-606
Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Entfernen Sie diese Box zum Entsorgen von Loch- Lochabfallbehälter abfall. Öffnen Sie diese Klappe zum Beheben eines Pa- Frontklappe pierstaus oder Entsorgen von Lochabfällen. Führungshebel [FN6] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. d-Color MF552/452/362/282/222 3-21... - Seite 42 Papierstau in der Z-Falz-Einheit verursacht hat. Führungshebel [FN3] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Rad zur Papierstaubehebung [FN4] Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau in der Z-Falz-Einheit verursacht hat. 3-22 d-Color MF552/452/362/282/222...
-
Seite 43: Zuschießeinheit Pi-505
Oberes Fach Beim Einlegen von Deckblattpapier verschieben Sie Papierführung des oberen Fachs diese Führung entsprechend dem Papierformat. Zur Beseitigung eines Papierstaus drücken Sie diesen Entriegelungshebel der oberen Einheit Hebel nach oben und verschieben die obere Einheit nach links. d-Color MF552/452/362/282/222 3-23... -
Seite 44: Bedienung Der Zuschießeinheit
Wenn Sie diese Taste drücken, während die Einheit in Betrieb ist, stellt sie den Betrieb ein. Anzeigelämpchen für 4-fach- Zeigt an, dass 4-fach-Lochung gewählt wurde. Lochung Anzeigelämpchen für Wickelfalz Zeigt an, dass Wickelfalz gewählt wurde. Anzeigelämpchen für 2-fach- Zeigt an, dass 2-fach-Heftung gewählt wurde. Heftung 3-24 d-Color MF552/452/362/282/222... -
Seite 45: Ausgabe Mit Der Zuschießeinheit
LED einzuschalten. % Die Locheinstellungen können gleichzeitig mit der Einstellung für die Eckenheftung oder 2-fach- Heftung verwendet werden. Drücken Sie die Taste Start/Stopp. % Wenn die Taste Start/Stopp während eines aktiven Vorgangs gedrückt wird, wird dieser Vorgang angehalten. d-Color MF552/452/362/282/222 3-25... -
Seite 46: Finisher Fs-533, Locheinheit Pk-519
Damit können der Finisher und die Haupteinheit entrie- gelt und verschoben werden, um einen Papierstau zu beseitigen. Nimmt Druckseiten auf. Ausgabefach Ziehen Sie dieses Fach heraus, wenn Sie ein Papier- Fachverlängerung format mit einer Länge von mehr als 8-1/2 e 11 (A4) w verarbeiten. 3-26 d-Color MF552/452/362/282/222... -
Seite 47: Zweifachablage Js-506
Zweifachablage JS-506 Zweifachablage JS-506 Name Beschreibung Ausgabefach 1 Nimmt Druckseiten auf. Nimmt Druckseiten auf. Ausgabefach 2 d-Color MF552/452/362/282/222 3-27... -
Seite 48: Finisher Fs-534/Broschürenfinisher Sd-511/Locheinheit Pk-520
Finisher FS-534/Broschürenfinisher SD-511/Locheinheit PK-520 Finisher FS-534/Broschürenfinisher SD-511/Locheinheit PK-520 3-28 d-Color MF552/452/362/282/222... - Seite 49 Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der horizontalen Transportein- Transporteinheit heit verursacht hat. Zum Beheben eines Heftklammerstaus schieben Sie Hefter diese Einheit nach vorn. Führungshebel [FS2] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. d-Color MF552/452/362/282/222 3-29...
- Seite 50 Austauschen eines Heftklammermagazins dieses Magazin aus dem Broschürenfinisher heraus. Griff [SD5] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Griff [SD4] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Falzausgabefach Dient zur Aufnahme gefalzter/gebundener Druck- seiten. 3-30 d-Color MF552/452/362/282/222...
- Seite 51 Blinkt orange, wenn in einem Fach nur noch wenig Pa- pier vorhanden ist, und leuchtet orange, wenn das Pa- pier aufgebraucht ist. Drücken Sie auf diesen Hebel, um das Großraum- Lösehebel magazin von der Haupteinheit zu lösen. d-Color MF552/452/362/282/222 3-31...
-
Seite 52: Großraummagazin Lu-301/Lu-204
Großraummagazin LU-301/LU-204 3.10 3-32 d-Color MF552/452/362/282/222... -
Seite 53: Verfügbare Papiertypen
Verfügbare Papiertypen... - Seite 55 300 g/m Stapelanlage/Spezialeinzug: 20 Blatt OHP-Folie Stapelanlage/Spezialeinzug: 20 Blatt Postkarten Stapelanlage/Spezialeinzug: 20 Blatt (4 e 6 (A6-Karte)) Umschlag Stapelanlage/Spezialeinzug: 10 Blatt Etikettenblätter Stapelanlage/Spezialeinzug: 20 Blatt Indexpapier Stapelanlage/Spezialeinzug: 20 Blatt Bannerpapier 127 g/m bis 210 g/m Stapelanlage/Spezialeinzug: 10 Blatt d-Color MF552/452/362/282/222...
- Seite 56 Positionieren Sie beim Einlegen von Karton 4 im Papierfach 8-1/2 e 11 oder A4 in der Ausrichtung v und 11 e 17 oder A3 in der Ausrichtung w. OHP-Folien sollten in Richtung v in das Papierfach eingelegt werden. OHP-Folien können nur in Schwarzweiß bedruckt werden. Zum Bedrucken von Bannerpapier ist das Montage-Kit MK-730 erforderlich. d-Color MF552/452/362/282/222...
-
Seite 57: Technische Daten Dieses Systems
Technische Daten dieses Systems... -
Seite 59: Gerätetyp
(60 g/m 90 g/m Letterhead (60 g/m 90 g/m Farbpapier (60 g/m 90 g/m 1-seitiges Spezial- papier (500 Blatt) (500 Blatt) (150 Blatt) (60 g/m 90 g/m Karton 1 (91 g/m (150 Blatt) (150 Blatt) (20 Blatt) 120 g/m d-Color MF552/452/362/282/222... - Seite 60 Es gibt sechs Foolscap-Formate: 8-1/2 13-1/2 w, 220 mm e 330 mm w, 8-1/2 e 13 w, 8-1/4 e 13 w, 8-1/8 e 13-1/4 w und 8 e 13 w. Jedes dieser Formate kann ausgewählt werden. Weitere Informationen erhalten Sie von Ihrem Kundendienst. Bannerpapier Breite: 210 mm bis 297 mm Länge: 457,3 mm bis 1.200 mm d-Color MF552/452/362/282/222...
-
Seite 61: Mechanische Daten
Zeigt die Abmessungen bei herausgezogenem Papierfach und herausge- zogener Fachverlängerung der Stapelanlage/des Spezialeinzugs. Gewicht d-Color MF552/452 Ca. 100 kg d-Color MF362/282/222 Ca. 84 kg Dokumenteneinzug für Doppelscan (nur d-Color MF552/452) Funktion Spezifikationen Originalzuführung 1-seitiges Original, 2-seitiges Original, gemischtes Original Originaltypen 1-seitig Dünnes Papier (35 g/m... -
Seite 62: Betriebsumgebung
Funktion Spezifikationen Aufwärmzeit Zeitspanne zwischen Beenden des Status "EIN-/AUS-Schalter aus" und der Druckbereitschaft bei eingeschaltetem Hauptnetzschalter (bei Zimmertemperatur: 23°C) d-Color MF552 Vollfarbe: 25 Sek. oder weniger Schwarzweiß: 23 Sek. oder weniger d-Color MF452 25 Sek. oder weniger d-Color MF362 20 Sek. oder weniger d-Color MF222/282 18 Sek. -
Seite 63: Kopierfunktion
Maximaler Druckbereich Für Papier mit den Abmessungen 311,1 mm e 457,2 mm: 302,6 mm e 448,7 mm Kopiergeschwindigkeit Vollfarbe d-Color MF552 (Bei Letter- (8-1/2 e 11 v) (1-seitig/2-seitig) Normalpapier: 55 Blatt/Min. (Beim Einzug des Pa- oder A4 v Druck) piers aus der Stapelanlage/dem Spezialeinzug: 51 Blatt/Min.) -
Seite 64: Scannerfunktionen
Pull: 100 dpi/200 dpi/300 dpi/400 dpi/600 dpi Funktion E-Mail-Einstellungen Web DAV Scan-Server sendet PC (DPWS) Spezialfunktionen Gemischtes Original, dünnes Papier, Original mit Z-Falz, Banneroriginal, Störungen entfernen, Entfernen von Leerseiten, Bindungsposition, Löschen, Mitte löschen, Buchoriginal, Seitentrennung, Originalrichtung, Verfärbung entfernen, Stempel/Zusammensetzung, Datum/Uhrzeit, Kopf- zeile/Fußzeile, Schärfe d-Color MF552/452/362/282/222... - Seite 65 Windows Vista Ultimate (SP2 oder höher) Windows Vista Business (SP2 oder höher) Windows Vista Enterprise (SP2 oder höher) Windows 7 Home Basic Windows 7 Home Premium Windows 7 Professional Windows 7 Enterprise Windows 7 Ultimate Unterstützt die 32-Bit (x86)- oder 64-Bit (x64)-Umgebung. d-Color MF552/452/362/282/222...
-
Seite 66: Druckfunktion
HG P Mincho L HG Gothic B HG P Gothic B <Postscript 3 Emulation> 137 europäische Schriften Japanisch HG Mincho L HG Gothic B Kompatible Computer IBM PC und kompatible Systeme Macintosh (PowerPC, Intel Processor: nur Mac OS X 10.4/10.5/10.6/10.7) 5-10 d-Color MF552/452/362/282/222... - Seite 67 Windows Server 2008 Enterprise Windows Server 2008 R2 Standard Windows Server 2008 R2 Enterprise Windows 7 Home Basic Windows 7 Home Premium Windows 7 Professional Windows 7 Enterprise Windows 7 Ultimate Unterstützt die 32-Bit (e86)- oder 64-Bit (e64)-Umgebung. d-Color MF552/452/362/282/222 5-11...
- Seite 68 Windows 7 Home Basic Windows 7 Home Premium Windows 7 Professional Windows 7 Enterprise Windows 7 Ultimate Unterstützt die 32-Bit (e86)- oder 64-Bit (e64)-Umgebung. PostScript PPD- Mac OS 9.2 oder höher Treiber (PS-PPD) Mac OS X 10.2.8/10.3/10.4/10.5/10.6/10.7 5-12 d-Color MF552/452/362/282/222...
-
Seite 69: Netzwerkfunktion
SSL3.0 und TLS1.0 (Auf dem Server muss ein x.509-Zertifikat installiert SSL-Versionen sein.) Multiprotokoll Automatische Erkennung Einstellungen Gespeichert im nichtflüchtigen Speicher Lokale Schnittstelleneinheit EK-607 erforderlich. Diese Funktion arbeitet nicht korrekt, wenn der Lotus Domino Server verwendet wird und die Suchbedingung auf "ODER" eingestellt ist. d-Color MF552/452/362/282/222 5-13... - Seite 70 5-14 d-Color MF552/452/362/282/222...
-
Seite 71: Technische Daten Von Zubehöroptionen
Technische Daten von Zubehöroptionen... -
Seite 73: Faxfunktion (Fax-Kit Fk-511)
297 mm e 1.000 mm (Normal, Fein, Superfein) 297 mm e 432 mm (Ultrafein, Manuelle Übertragung) Maximales Aufzeichnungs- 297 mm e 420 mm (Format 11 e 17 (A3)) format Ein Original mit 1.000 mm oder mehr wird entsprechend der Einstellung für Seitentrennung gedruckt. d-Color MF552/452/362/282/222... -
Seite 74: Automatischer Duplex-Originaleinzug Df-624
80 Blatt/Min. (Beim Scannen der Formate Letter (8-1/2 e 11 v) oder A4 v) Stromversorgung Versorgung vom System Max. Leistungsaufnahme 60 W oder weniger Format Breite 611 mm e Tiefe 503 mm e Höhe 142 mm Gewicht Ca. 12 kg d-Color MF552/452/362/282/222... -
Seite 75: Papiereinzugseinheit Pc-110
Karton 2, Karton 3: 150 Blatt Stromversorgung Versorgung vom System Max. Leistungsaufnahme 15 W oder weniger Format Breite 615 mm e Tiefe 652 mm e Höhe 294 mm Gewicht Ca. 24 kg Konfiguration der Einheit Papierfach, 2 Ebenen d-Color MF552/452/362/282/222... -
Seite 76: Papiereinzugseinheit Pc-410
Karton 1: 2.500 Blatt, Karton 1+: 1.750 Blatt, Karton 2: 1.550 Blatt, Karton 3: 1.300 Blatt Stromversorgung Versorgung vom System Max. Leistungsaufnahme 22 W oder weniger Format Breite 367 mm e Tiefe 528 mm e Höhe 405 mm Gewicht Ca. 18 kg d-Color MF552/452/362/282/222... -
Seite 77: Großraummagazin Lu-204
), Normalpapier (60 bis <Ausgabefach 1> 90 g/m ), Recycling-Papier (60 bis 90 g/m Blatt Karton (91 g/m bis 300 g/m ), OHP-Folie, Postkarte (4 e 6 (A6- Karte)), Umschlag, Etikettenblätter, Letterhead, Indexpapier Blatt Bannerpapier Nicht angege- Stapelhöhe: 38 mm d-Color MF552/452/362/282/222... - Seite 78 8-1/2 e 14 w, 1.500 B4 w oder Blatt größer 5-1/2 e 8-1/2 w (A5 w) oder Blatt größer Karton (91 g/m bis 300 g/m Blatt OHP-Folie, Postkarte (4 e 6 (A6-Karte)), Um- Nicht schlag, Etikettenblatt, Letterhead, Indexpapier angege- d-Color MF552/452/362/282/222...
- Seite 79 Stromversorgung Versorgung vom System Max. Leistungsaufnahme 105 W oder weniger (wenn das gesamte erhältliche Zubehör installiert ist) Format Breite: 724 mm (bei herausgezogenem Fach: 881 mm) e Breite: 709,5 mm e Höhe: 1.025 mm Gewicht Ca. 63,5 kg d-Color MF552/452/362/282/222...
-
Seite 80: Broschürenfinisher Sd-512
Breite 239 mm e Tiefe 579 mm e Höhe 534 mm Gewicht Ca. 23,3 kg, Ca. 3,2 kg (Ausgabefach) Verbrauchsmaterial Heftklammern SK-602 Für EH-280 (Produktnr. 505, hergestellt von MAX) (incl. 5.000 Heft- klammern) e 1 Einheit Stromversorgung Versorgung vom Finisher FS-535. 6-10 d-Color MF552/452/362/282/222... -
Seite 81: Locheinheit Pk-521
8-1/2 e 11 w, A4 w 100 Blatt 80 g/m Andere Formate als 8-1/2 e 11 w, A3 w 50 Blatt Format Breite 341 mm e Tiefe 537 mm e Höhe 149 mm Gewicht Ca. 1,75 kg d-Color MF552/452/362/282/222 6-11... -
Seite 82: Z-Falz-Einheit Zu-606
Breite: 182 mm bis 311,1 mm Länge: 139 mm bis 457,2 mm Papieraufnahmekapazität Normalpapier (80 g/m 200 Blatt pro Fach Stromversorgung Versorgung vom Finisher FS-535. Format Breite 511 mm e Tiefe 635 mm e Höhe 220 mm Gewicht Ca. 10,5 kg 6-12 d-Color MF552/452/362/282/222... -
Seite 83: Finisher Fs-534
90 g/m größer Recycling-Papier (60 g/m 5-1/2 e 8-1/2 w/v, A5 500 Blatt 90 g/m w/v oder größer Karton (91 g/m bis 300 g/m ), OHP-Folie, 20 Blatt Postkarte (4 e 6 (A6-Karte)), Umschlag, Etiket- tenblätter, Letterhead, Indexpapier d-Color MF552/452/362/282/222 6-13... - Seite 84 Tiefe: 641 mm e Höhe 1.023 mm, 1.065 mm Die mit markierten Zahlen geben die Werte an, die bei herausgezogenem Fach gelten. Gewicht Ca. 40 kg Verbrauchsmaterial Heftklammern SK-602 Für EH-590 (Produktnr. 505, hergestellt von MAX) (incl. 5.000 Heft- klammern) e 1 Einheit 6-14 d-Color MF552/452/362/282/222...
-
Seite 85: Broschürenfinisher Sd-511
11 e 17 w bis 7-1/4 e 10-1/2 w/v, A3 w bis A4 w/v, B4 w bis B5 w/v, 16K w/v, 8K w Stromversorgung Versorgung vom Finisher FS-534. Format Breite 61 mm e Tiefe 492 mm e Höhe 142 mm Gewicht Ca. 1,8 kg d-Color MF552/452/362/282/222 6-15... - Seite 86 Beispielanzahl von gehefteten Blättern: Karton (209 g/m ) 2 Blatt + Normal- papier (90 g/m ) 48 Blatt Versatzgröße 30 mm Stromversorgung Versorgung vom System Max. Leistungsaufnahme 40 W oder weniger Format Breite 472,5 mm e Tiefe 583,5 mm e Höhe 194,7 mm 6-16 d-Color MF552/452/362/282/222...
-
Seite 87: Locheinheit Pk-519
), Normalpapier 100 Blatt <Ausgabefach 1> (60 g/m bis 90 g/m ), Recycling-Papier (60 g/m 90 g/m Karton (91 g/m bis 300 g/m ), OHP-Folie, Postkarte Nicht an- (4 e 6 (A6-Karte)), Umschlag, Etikettenblätter gegeben Stapelhöhe: 22,5 mm d-Color MF552/452/362/282/222 6-17... - Seite 88 (91 g/m Nicht 300 g/m angegeben Stapelhöhe: 49,9 mm Versatzgröße: 30 mm Stromversorgung Versorgung vom System Max. Leistungsaufnahme 24 W oder weniger Format Breite 491,9 mm e Tiefe 469,5 mm e Höhe 226,5 mm Gewicht Ca. 1,5 kg 6-18 d-Color MF552/452/362/282/222...
-
Seite 89: Authentifizierungseinheit Au-102
Windows Vista: Microsoft .NET Framework 3.5 (ab SP1) Windows 7 ist standardmäßig mit .NET Framework ausgestattet (zur Ausführung Administrator erforder- lich). Schnittstelle Entspricht USB 2.0. Unterstützte Betriebs- Informationen zu den unterstützten Betriebssystemen finden Sie in der systeme Readme-Datei. d-Color MF552/452/362/282/222 6-19... -
Seite 90: Authentifizierungseinheit Au-201
Windows Vista: Microsoft .NET Framework 3.5 (ab SP1) Windows 7 ist standardmäßig mit .NET Framework ausgestattet (zur Ausführung Administrator erforder- lich). Schnittstelle Entspricht USB 1.1. Unterstützte Betriebs- Informationen zu den unterstützten Betriebssystemen finden Sie in der systeme Readme-Datei. 6-20 d-Color MF552/452/362/282/222... -
Seite 91: Verwenden Der Authentifizierungseinheit (Biometrisch)
Verwenden der Authentifizierungseinheit (biometrisch) - Seite 93 Sie bietet erhöhte Sicherheit, da sie es unbefugten Benutzern erschwert, sich als autorisierte Benutzer auszugeben. Wenn dieses System Benutzerauthentifizierung bereitstellt, können Sie sich mit biometrischer Authentifizierung bei diesem System anmelden und beispielsweise einen Druckauftrag ausführen. Referenz Ausführliche Informationen zur Benutzerauthentifizierung finden Sie in der [Bedienungsanleitung: Web Management Tool]. d-Color MF552/452/362/282/222...
-
Seite 94: Status Der Authentifizierungseinheit
Fehler beim Authentifizierungs- oder ScanVorgang Die Authentifizierungseinheit wurde nicht erkannt Signalton Status Ein kurzer Piepton Scan-Vorgang abgeschlossen, Scantest erfolg- reich oder Authentifizierung abgeschlossen Drei Mal jeweils zwei kurze Pieptöne Fehler beim ScanVorgang Zwei kurze Pieptöne Fehler bei Authentifizierung d-Color MF552/452/362/282/222... -
Seite 95: Erforderliche Vorgänge Für Die Verwendung Dieser Funktion (Für Den Administrator)
Setzen Sie [Auth.-Methode] auf [Ein (MFP)] und tippen Sie anschließend auf [OK]. % Zum Kombinieren von Kostenstelleneinstellungen drücken Sie [Bedienerprogramm] - [Administratoreinstellung] - [Benutzerauthentifizierung/Kostenstelle] - [Auth.-Methode] und setzen [Benutzerauthentif./Kostenstelle synchronisieren] auf [Synchron. ein]. Bei getrennter Verwaltung der Benutzerauthentifizierung und Kostenstellenauthentifizierung wählen Sie [Synchron. aus]. Tippen Sie auf [OK]. d-Color MF552/452/362/282/222... - Seite 96 Wählen Sie aus, wie die Anmeldung bei diesem System erfolgen soll. • [1-zu-vielen-Authentifizierung]: Zur Anmeldung ist einfach der Finger aufzulegen. • [1-zu-1- Authentifizierung]: Geben Sie den Benutzernamen ein und le- gen Sie zur Anmeldung den Finger auf. [1-zu-vielen-Authentifizierung] ist standardmäßig angegeben. Tippen Sie auf [OK]. d-Color MF552/452/362/282/222...
-
Seite 97: Registrieren Von Benutzerauthentifizierungsinformationen
Vor dem Starten dieses Vorgangs ist die Authentifizierungseinheit an dieses System anzuschließen. Tippen Sie auf [Bedienerprogramm] - [Administratoreinstellung] - [Benutzerauthentifizierung/Kostenstelle] - [Einstellung f. Benutzerauth.] - [Benutzerregistrierung]. Wählen Sie eine gewünschte Registrierungsnummer aus und tippen Sie anschließend auf [Bearbeiten]. d-Color MF552/452/362/282/222... - Seite 98 (für den Fall, dass Sie sich den Finger verletzen). Legen Sie den Finger auf die Authentifizierungseinheit, um das Fingervenenmuster einzuscannen. % Legen Sie Ihren Finger gerade auf, sodass Ihre Fingerkuppe leicht den konkaven und den konvexen Teil des Scanbereichs berührt. d-Color MF552/452/362/282/222...
- Seite 99 Legen Sie während des Scanvorgangs nur Ihre Finger und keine anderen Gegenstände auf den Lesebereich. Andernfalls kann eine Fehlfunktion auftreten. Trennen Sie während des Scanvorgangs nicht das USB-Kabel von der Authentifizierungseinheit. Andernfalls kann das System instabil werden. Tippen Sie auf [OK], um das Registrieren der Benutzerinformationen zu beenden. d-Color MF552/452/362/282/222...
-
Seite 100: Anmelden An Diesem System
Die Authentifizierung beginnt. Nach erfolgreicher Authentifizierung können Sie sich an diesem System anmelden. Tipps Wenn bei der Authentifizierung häufig Fehler auftreten, wurden die Fingervenenmuster unter Umständen nicht ordnungsgemäß registriert. Registrieren Sie in dem Fall die Fingervenenmuster erneut. 7-10 d-Color MF552/452/362/282/222... -
Seite 101: Mit Data Administrator (Für Den Administrator)
In dem Bildschirm, in dem auszuwählen ist, wie nach der Treibersoftware gesucht werden soll, klicken Sie auf [Auf dem Computer nach Treibersoftware suchen]. Klicken Sie auf [Durchsuchen...]. Wählen Sie die BioDriver-Datei (USB-Treiberdatei) auf dem Computer aus und klicken Sie auf [OK]. d-Color MF552/452/362/282/222 7-11... -
Seite 102: Installieren Des Biodriver (Usb-Driver) (Windows Vista)
Wählen Sie die BioDriver-Datei (USB-Treiberdatei) auf dem Computer aus und klicken Sie auf [OK]. Klicken Sie auf [Weiter] und befolgen Sie die am Bildschirm angezeigten Anweisungen. Nach Abschluss der Installation klicken Sie auf [Schließen]. Installieren Sie dann das Data Administrator PlugIn für die biometrische Authentifizierungseinheit AU-102. Siehe Seite 7-13. 7-12 d-Color MF552/452/362/282/222... -
Seite 103: Installieren Des Biodriver (Usb-Driver) (Windows Xp)
Wählen Sie ggf. die Installationssprache aus und klicken Sie auf [OK]. Befolgen Sie die Anweisungen am Bildschirm, um die Installation durchzuführen. Klicken Sie auf [Weiter]. Wählen Sie [Ich stimme den Bedingungen des Lizenzvertrags zu] und klicken Sie anschließend auf [Weiter]. Kicken Sie auf [Installieren]. d-Color MF552/452/362/282/222 7-13... -
Seite 104: Registrierung Von Benutzerauthentifizierungsinformationen
[Authentifizierungstest]. Wenn der Authentifizierungstest erfolgreich durchgeführt wurde, klicken Sie auf [Registrieren]. Wenn der Authentifizierungstest nicht erfolgreich durchgeführt wurde, klicken Sie auf [Zurücksetzen], um den Scanvorgang zu wiederholen. Klicken Sie auf [OK] und registrieren Sie die Authentifizierungsinformationen des nächsten Benutzers. 7-14 d-Color MF552/452/362/282/222... - Seite 105 10 Sekunden wieder ein. Eine andere Vorgehensweise kann zu Funktionsstörungen führen. Schließen Sie die Authentifizierungseinheit am USB-Anschluss dieses Systems an. Hinweis Halten Sie das USB-Kabel beim Ein- und Ausstecken am Stecker fest. Ansonsten kann es zu einer Beschädigung des Systems oder zu Systemfehlern kommen. d-Color MF552/452/362/282/222 7-15...
- Seite 106 Mit Data Administrator (für den Administrator) 7-16 d-Color MF552/452/362/282/222...
-
Seite 107: Verwenden Der Authentifizierungseinheit (Ic-Kartentyp)
Verwenden der Authentifizierungseinheit (IC-Kartentyp) - Seite 109 Die Authentifizierungseinheit (IC-Kartentyp) muss im Ablagetisch oder Montage-Kit MK-735 installiert sein. Das Upgrade-Kit UK-204 oder i-Option LK-101 v3 ist für die Verwendung der Authentifizierungseinheit (IC-Kartentyp) erforderlich. Referenz Ausführliche Informationen zur Benutzerauthentifizierung finden Sie in der [Bedienungsanleitung: Web Management Tool]. d-Color MF552/452/362/282/222...
-
Seite 110: Erforderliche Vorgänge Für Die Verwendung Dieser Funktion (Für Den Administrator)
Tippen Sie auf [Bedienerprogramm] - [Administratoreinstellung] - [Netzwerkeinstellung] - [IWS-Einstellungen]. Wählen Sie [Ein] und tippen Sie dann auf [OK]. % Starten Sie das System nach den am Bildschirm angezeigten Anweisungen neu. Tippen Sie auf [Bedienerprogramm] - [Administratoreinstellung] - [Benutzerauthentifizierung/Kostenstelle] - [Auth.-Methode] - [Benutzerauthentifizierung]. d-Color MF552/452/362/282/222... - Seite 111 % Zum Kombinieren von Kostenstelleneinstellungen drücken Sie [Bedienerprogramm] - [Administratoreinstellung] - [Benutzerauthentifizierung/Kostenstelle] - [Auth.-Methode] und setzen [Benutzerauthentif./Kostenstelle synchronisieren] auf [Synchron. ein]. Bei getrennter Verwaltung der Benutzerauthentifizierung und Kostenstellenauthentifizierung wählen Sie [Synchron. aus]. Tippen Sie auf [OK]. Wählen Sie [Ja] und tippen Sie dann auf [OK]. d-Color MF552/452/362/282/222...
- Seite 112 Falls gewünscht, tippen Sie auf [Abmeldeeinstellungen], um Einstellungen für die automatische Abmeldung festzulegen. % Wählen Sie aus, ob nach Abschluss des Originalscannens eine automatische Abmeldung erfolgen soll (Standardwert: [Nicht abmelden]). Tippen Sie auf [Schließen], um das Festlegen der Authentifizierungseinstellungen dieses Systems zu beenden. d-Color MF552/452/362/282/222...
-
Seite 113: Registrierung Von Benutzerauthentifizierungsinformationen
Wählen Sie eine gewünschte Registrierungsnummer aus und tippen Sie anschließend auf [Bearbeiten]. Geben Sie Benutzernamen und Kennwort ein und tippen Sie anschließend auf [Auth.-info. registrieren]. % Zum Einschränken der für Benutzer verfügbaren Funktionen wählen Sie [Funktion zulassen] aus. d-Color MF552/452/362/282/222... - Seite 114 Führen Sie die IC-Karte über die Authentifizierungseinheit oder legen Sie sie darauf und tippen Sie auf [OK]. Hinweis Bewahren Sie die IC-Karte während des Scanvorgangs nicht im Umkreis von 4 cm des Kartenlesebereichs auf. Wenn [Registrierung beendet] angezeigt wird, tippen Sie auf [Schließen], um die Registrierung von Benutzerinformationen abzuschließen. d-Color MF552/452/362/282/222...
-
Seite 115: Anmelden An Diesem System
% Bei [Karten- und Kennwortauthentifizierung] geben Sie das Kennwort ein und tippen auf [Anmeldung]. Die Authentifizierung beginnt. Nach erfolgreicher Authentifizierung können Sie sich an diesem System anmelden. Tipps Wenn bei der Authentifizierung häufig Fehler auftreten, wurden die IC-Karteninformationen unter Umständen nicht ordnungsgemäß registriert. Registrieren Sie die IC-Karteninformationen erneut. d-Color MF552/452/362/282/222... -
Seite 116: Verwenden Von Data Administrator (Für Den Administrator)
In dem Bildschirm, in dem auszuwählen ist, wie nach der Treibersoftware gesucht werden soll, klicken Sie auf [Auf dem Computer nach Treibersoftware suchen]. Klicken Sie auf [Durchsuchen...]. Wählen Sie die IC CardDriver-/USB Driver-Datei auf dem Computer aus und klicken Sie auf [OK]. 8-10 d-Color MF552/452/362/282/222... -
Seite 117: Installieren Des Ic Carddriver (Usb-Driver) (Windows Vista)
% Wenn das Dialogfeld [Windows-Sicherheit] zur Prüfung des Herausgebers angezeigt wird, klicken Sie auf [Diese Treibersoftware trotzdem installieren]. Nach Abschluss der Installation klicken Sie auf [Schließen]. Installieren Sie dann das Data Administrator PlugIn für die IC-Kartenauthentifizierungseinheit AU-201. Siehe Seite 8-12. d-Color MF552/452/362/282/222 8-11... -
Seite 118: Installieren Des Ic Carddriver (Usb-Driver) (Windows Xp)
Wählen Sie ggf. die Installationssprache aus und klicken Sie auf [OK]. Befolgen Sie die Anweisungen am Bildschirm, um die Installation durchzuführen. Klicken Sie auf [Weiter]. Wählen Sie [Ich stimme den Bedingungen des Lizenzvertrags zu] und klicken Sie anschließend auf [Weiter]. Kicken Sie auf [Installieren]. 8-12 d-Color MF552/452/362/282/222... -
Seite 119: Registrierung Von Benutzerauthentifizierungsinformationen
Beschädigung des Systems oder zu Systemfehlern kommen. Führen Sie einen Neustart dieses Systems durch. Hinweis Beim Neustart dieses Systems schalten Sie den Hauptnetzschalter aus und nach frühestens 10 Sekunden wieder ein. Eine andere Vorgehensweise kann zu Funktionsstörungen führen. d-Color MF552/452/362/282/222 8-13... - Seite 120 Verwenden von Data Administrator (für den Administrator) Schließen Sie die Authentifizierungseinheit am USB-Anschluss dieses Systems an. Hinweis Halten Sie das USB-Kabel beim Ein- und Ausstecken am Stecker fest. Ansonsten kann es zu einer Beschädigung des Systems oder zu Systemfehlern kommen. 8-14 d-Color MF552/452/362/282/222...
- Seite 121 RICHTLINIE 2002/96/CE FÜR DIE BEHANDLUNG, SAMMLUNG, WIEDERVERWERTUNG UND ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK ALTGERÄTEN UND DEREN BESTANDTEILE INFORMATIONEN 1. FÜR DIE LÄNDER DER EUROPÄISCHEN UNION (EG) Es ist verboten, jede Art von Elektro- und Elektronik-Altgeräten als unsortierten Siedlungsabfall zu entsorgen: es ist Pflicht, diese separat zu sammeln.
