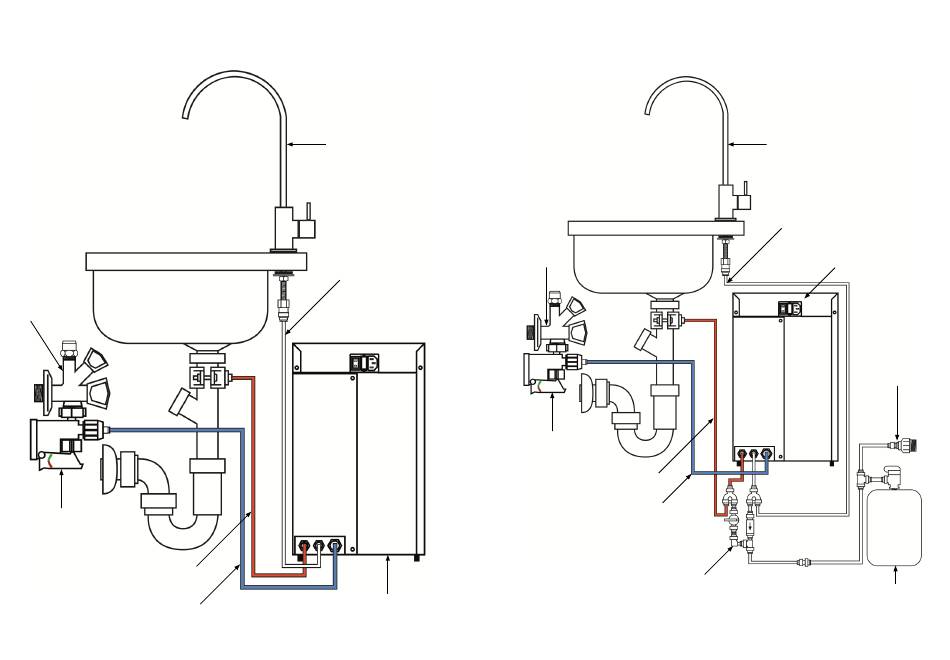

3.2.7 Beispielinstallation

Eckventil
Kaltwasseranschluss
Hydro-Stopper am
Eckventil montiert
1/4"-Schlauch
Abwasser
3/8"-Schlauch
Wasserzufuhr
14 Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Die maximale Leitungslänge bei
einem 1/4"-Schlauch beträgt 6 m.
Die maximale Leitungslänge bei
einem 3/8"-Schlauch beträgt 8 m.
Entnahmehahn
1/4"-Schlauch
Reinstwasser
Verdanium Home
3.2.8 Beispielinstallation mit Zusatzanschluss für Wasch- und
Spülmaschine
Eckventil
Kaltwasser-
anschluss
Hydro-Stopper am
Eckventil montiert
1/4"-Schlauch
Abwasser
3/8"-Schlauch
Wasserzufuhr
Vorratstank-Anschlussset
Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Die maximale Leitungslänge bei
einem 1/4"-Schlauch beträgt 6 m.
Die maximale Leitungslänge bei
einem 3/8"-Schlauch beträgt 8 m.
Entnahmehahn
1/4"-Schlauch
Reinstwasser
Verdanium Home
Anschluss für Spül-/
bzw. Waschmashine
Vorratstank - Behälter
für Verdanium Home
15
