3.2.3 Abfluss

Der Abfluss der Verdanium Home lässt sich problemlos an alle 40 - 50 mm starken Kunststoffrohre anbrin-
gen. Bevor Sie mit der Installation beginnen, bestimmen Sie die Montagestelle der Abflussschelle.
Im eingebauten Zustand sollte der Wasserabfluss beobachtbar sein. Prüfen Sie bei geöffnetem Entnahme-
hahn die Anschlussstelle am Verdanium Home und am Siphon auf Dichtheit.
Nehmen Sie die Abbildung zur Hilfe und gehen wie folgt vor:
• Bohren Sie mit einem 7 mm Bohrer ein Loch (oberhalb des Geruchsverschlusses).
• Kleben Sie die Schaumgummidichtung in die Abflussschelle.
• Befestigen Sie die Schelle. Ziehen Sie beide Schrauben gleichmäßig handfest an.
• Schieben Sie den Kunststoffschlauch 30 mm in die Steckverbindung der Abflussschelle.
Hinweis!
Wenden Sie beim Festziehen der Schelle keine Gewalt an und verlegen Sie den Ablauf-
schlauch knickfrei. Auf dem Schlauch zur Abflussschelle dürfen keine zusätzlichen Armatu-
ren (Druckminderer, Rückschlagventile u. ä.) installiert werden.
Hinweis!
Die Abflussschelle sollte oberhalb des Geruchsverschlusses am Syphon installiert werden.
10 Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020

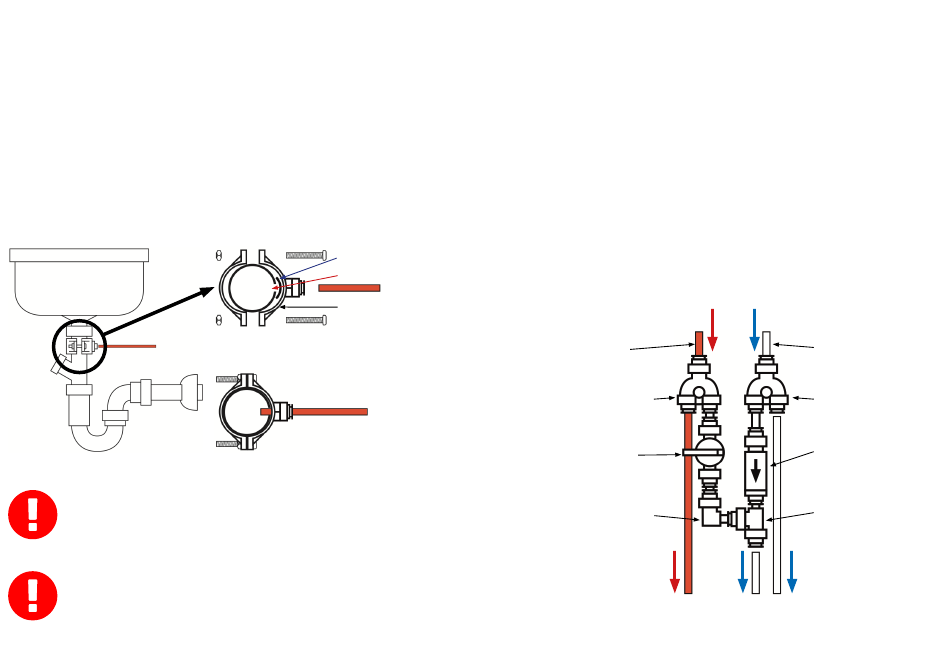

Abflussschelle Draufsicht
Schaumgummidichtung
Loch Ø 7 mm
Abflussschelle 1/4"
Rohr AD
Art.-Nr.: 1000034
Abflussschelle am Traps
installiert (Draufsicht).
3.2.4 Anschluss Vorratsbehälter für Geschirrspüler und/oder
Waschmaschine (Optional)
Für den Anschluss einer Wasch-/ bzw. Spülmaschine an das Reinstwasser wird ein separat erhältlicher
Anschlussadapter benötigt. Der Betrieb von mehreren Wasserverbrauchern erfordert weitere Adapter
sowie mehrere Vorratstanks bzw. einen größeren Vorratstank.
Bestimmen Sie den Standort des Vorratsbehälters bevor Sie mit dessen Installation beginnen. Der Behäl-
ter sollte einen festen Standort und ausreichend Platz haben.
Die einwandfreie Funktionsweise ist nur dann gewährleistet, wenn der Behälter stehend (unter der Spüle)
installiert wird. Der Absperrhahn des Vorratsbehälters sollte gut beobachtbar und bedienbar sein.
Der Wasserzulauf zum Vorratsbehälter ist geöffnet, wenn der Absperrhahnhebel parallel zum Schlauch
ausgerichtet ist.
Bei der Installation des Vorratsbehälters gehen Sie wie folgt vor:
• Wickeln Sie ein paar Lagen Teflonband um das Gewinde am Vorratsbehälter
(falls nicht vorhanden).
• Befestigen Sie den Absperrhahn am Vorratsbehälter.
• Stecken Sie den Kunststoffschlauch bis zum Anschlag in den Absperrhahn (ca. 1,7 cm).
• Nutzen Sie den Anschlussadapter für den Betrieb einer Wasch- bzw. Spülmaschine.
Ausgang Verdanium Home
Abwasser
Kunststoff-Rohr 1/4"
Art.-Nr.: PE-08-BI-0500F-N
Y-Verbinder - 3 x 1/4" Rohr
AD Two-way Divider
Art.-Nr.: PI2308S
Absperrhahn, Absperr-
Ventil - 1/4" Rohr AD
Art.-Nr.: PPSV040808W
Einsteck-Winkel-Verbinder -
Stem Elbow - 1/4" Stutzen
auf 1/4" Rohr AD
Art.-Nr.: CI220808W
Abflussschelle
Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Ausgang Verdanium Home
Reinstwasser
Kunststoff-Rohr 1/4"
Art.-Nr.: PE-08-BI-0500F-N
Y-Verbinder - 3 x 1/4" Rohr
AD Two-way Divider
Art.-Nr.: PI2308S
Rückschlag-Ventil -
1/4" Rohr AD
Art.-Nr.: 14SCV
T-Verbinder 2 x 1/4" Rohr
AD auf 1/4" Stutzen -
Stem Tee
Art.-Nr.: CI530808W
Vorratsbehälter Entnahmehahn
