5.2 Rallonges électriques
L'utilisation de rallonges électriques est fortement
déconseillée ; essayet de placer les machines près de la
source d'alimentation. Si une rallonge électrique s'avère
nécessaire, assurez-vous de son bon état.
Une rallonge trop courte cause des chutes de tension,
entraî nant une perte d'alimentation et une surchauffe.
Utilisez uniquement des rallonges électriques H07RN-F,
2
avec des câbles de 1,5mm
La longueur totale du cordon ne doit pas dépasser 18
mètres
Les rallonges électriques et les fiches doivent être exempts
de défauts.
6.0 Pièces fonctionnelles de la
machine
6.1 Scie à archet
La scie à archet comprend le bras de la scie, les membres
d'entraî nement (moteur, boî te de vitesses, roue de la lame),
le système de tension de lame, les guides et les protections de
lame.
Le modèle SX-835DGSVI comprend également un cylindre
hydraulique et un ressort de contrepoids réglable.

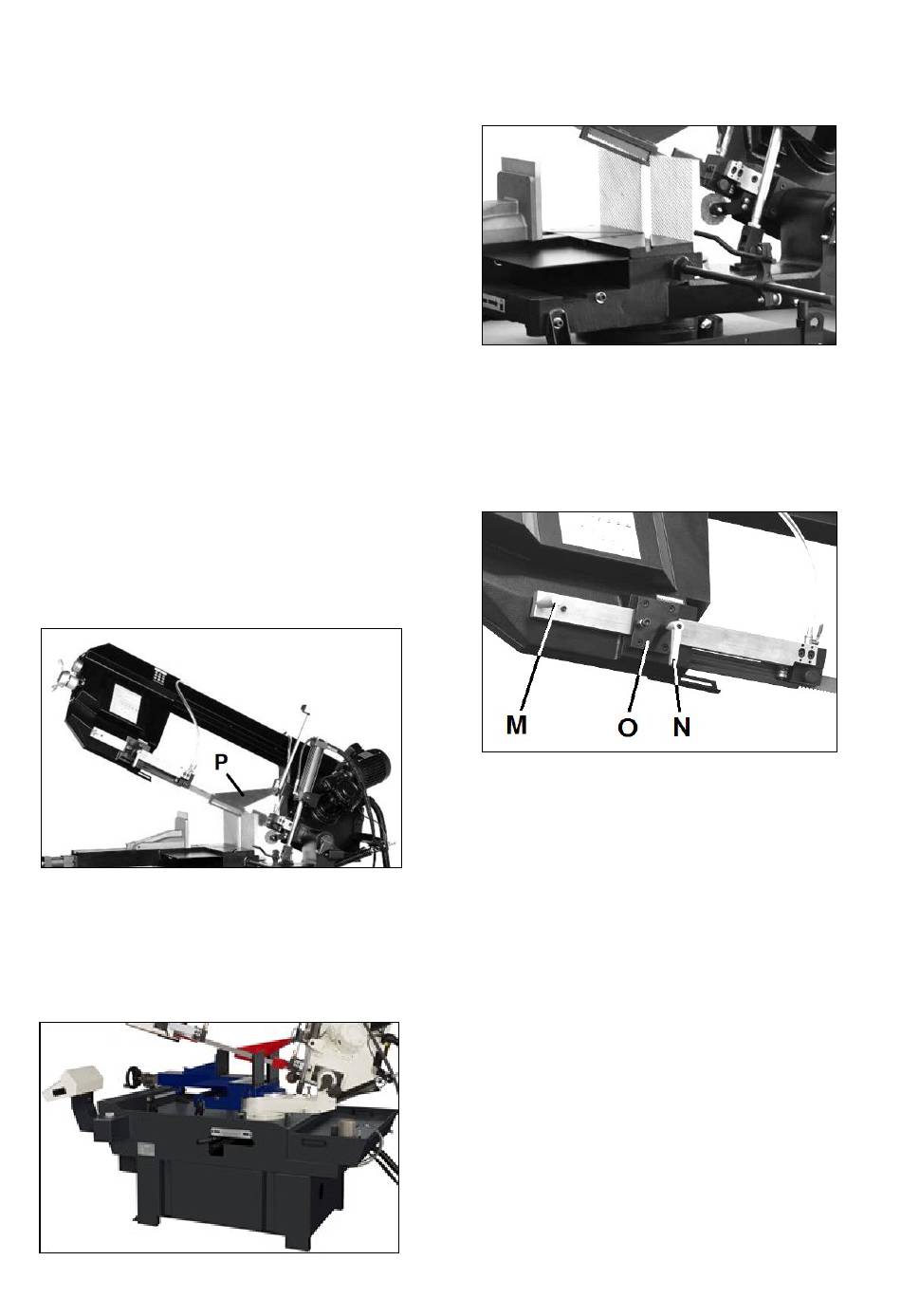

Figure 6-1 : Scie à archet

6.2 Base de la machine

La base de la machine abrite l'unité hydraulique et le
réservoir de refroidissement.
Figure 6-2 : Base de la machine
ou plus.
6.3 Arrêt de matériau
L'arrêt de matériau (Fig. 6-4) est utilisé pour la production
en série.
Figure 6-4 : Arrêt de matériau

6.4 Guide de lame mobile

Le guide de lame mobile doit être réglé le plus près
possible du matériau en stock, sans interférer avec la
coupe.
Figure 6-5 : Guide de lame mobile
- Débranchez la machine de la source d'alimentation.
- Desserrez le bouton de verrouillage (N, Fig 6-4)
- Réglez à l'aide de la poignée (M).
- Serrez le bouton de verrouillage.
- Rebranchez la machine à la source d'alimentation.

7.0 Fonctionnement de l'usinage

7.1 Commandes de la machine

13
