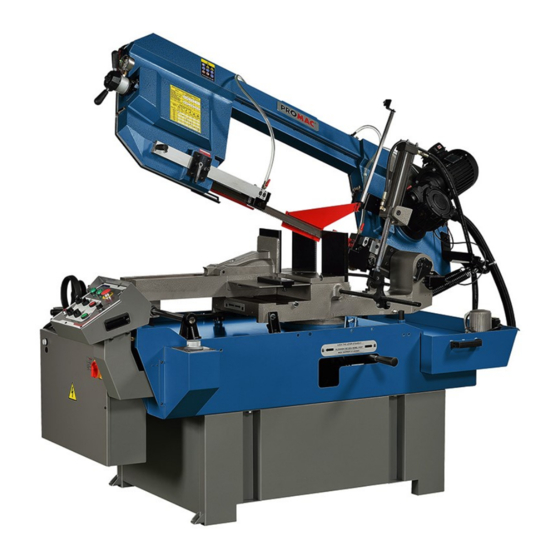

Metallbandsäge
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Instructions de fonctionnement et manuel de pièces
Scie à ruban pour métaux
Modèle SX-835DGSVI
France
TOOL FRANCE SARL
9 Rue des Pyrénées, 91090 LISSES, France
www.promac.fr
2020.11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Promac SX-835DGSVI

Inhaltszusammenfassung für Promac SX-835DGSVI

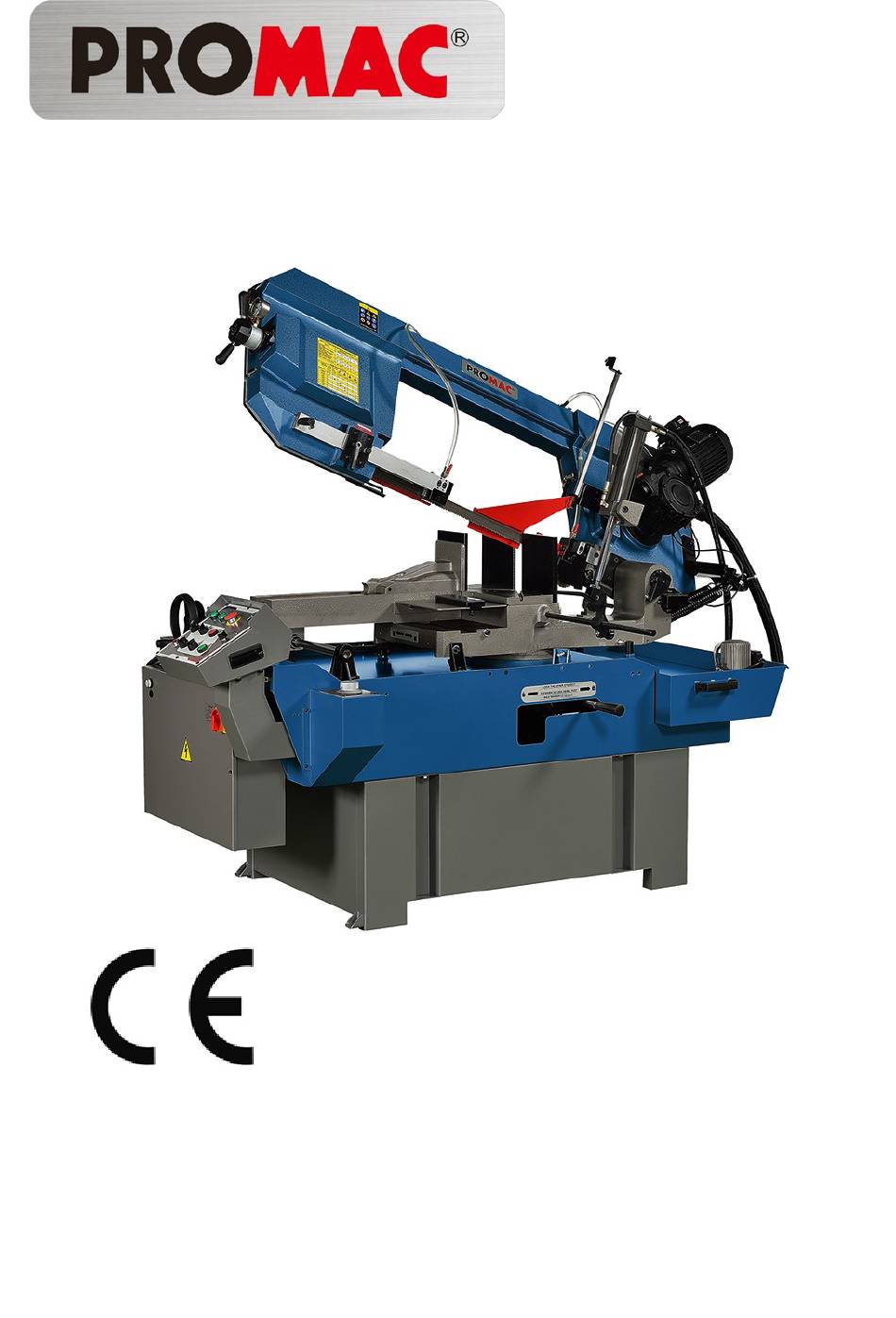

  • Seite 1 Instructions de fonctionnement et manuel de pièces Scie à ruban pour métaux 2020.11 Modèle SX-835DGSVI France TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
  • Seite 2 CE-Conformity Declaration CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Metal Band Saw / Metallbandsäge / Scie à ruban SX-835DGSVI Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...

  • Seite 3: Inhaltsverzeichnis

    (Original language) About this Manual This manual is provided by PROMAC, covering the safe operation and maintenance procedures for a PROMAC Model SX-835DGSVI Metal Band Saw. This manual contains instructions on installation, safety precautions, general operating procedures, maintenance instructions and parts breakdown. The machine has been designed and constructed to provide consistent, long-term operation if used in accordance with the instructions as set forth in this document.

  • Seite 4: Section Page

    Section Page Maintenance ..............................19~20 9.1 Daily Maintenance ............................19 9.2 Weekly Maintenance ............................ 19 9.3 Monthly Maintenance ........................... 20 9.4 Six-monthly Maintenance ..........................20 9.5 Lubricating Coolant ............................20 9.6 Cleaning the Coolant Tank ..........................20 10.0 Material Classification and Choice of Saw Blade ..................... 21~23 10.1 Definition of Stock Material .........................

  • Seite 5: Important Safety Instructions

    Do not use this machine for other than its intended 17. Provide for adequate space surrounding work area use. If used for other purposes, PROMAC disclaims any and non-glare, overhead lighting. real or implied warranty and holds itself harmless from 18.
  • Seite 6 31. Remove loose items and unnecessary work pieces 33. Secure the machine to the floor to avoid tipping from the area before starting the machine. 32. Pull the mains plug if the machine is not in use. Familiarize yourself with the following safety notices used in this manual: WARNING: This means that if precautions are not heeded, it may result in serious, or possibly even fatal, injury.

  • Seite 7: Designated Use And Limitations To Use

    The machine is intended for indoor use. The protection rating of the electrical installation is IP 54. If used for other purposes, PROMAC disclaims any real or implied warranty and holds itself harmless from any injury that may result from that use.

  • Seite 8: Specifications

    L = length; W = width; H= height; D= depth The specifications in this manual were current at time of publication, but because of our policy of continuous improvement, PROMAC reserves the right to change specifications at any time and without prior notice, without incurring obligations.

  • Seite 9: Machine Description

    3.0 Machine Description Figure 1-1: Machine description 1 ................ Blade tension indicator 2 ..............Blade tension hand wheel 3 ....................Saw bow 4 ................... Blade guides 5 ....................Vise bed 6 ................... Vise hand wheel 7 ..................Control box 8 ................Vise move lock lever 9 ..................
  • Seite 10 Figure 1-2: Machine Controls Description A................Main Power Switch. B................Coolant Pump Switch. C.................... Power lamp. D............Manual / Automatic Mode Switch. E..............Hydraulic Pump Start Switch. F.................. Cycle Start Button. G.................... Stop Switch. H.

  • Seite 11: Transport Installation Assembly Dismantling

    4.0 Transport Installation Assembly Dismantling WARNING: Read and understand the entire contents of this manual before attempting assembly or operation. Failure to comply may cause serious injury. 4.1 Machine Transport The machine needs to be moved in its own packing. Use a forklift truck to place it.

  • Seite 12: Deactivation Of Machine

    Failure to comply may result in serious Extension cords and plugs must be free from defects. injury. The SX-835DGSVI Metal Band Saw is rated at 3~400V, PE, 50Hz power supply, the machine comes with a plug designed for use on a circuit with a grounded outlet.

  • Seite 13: Machine Functional Parts

    The saw bow is a collection of machine parts consisting of a saw arm, drive members (motor, gearbox, blade wheel), blade tension system, blade guides, and blade guards. The SX-835DGSVI model also includes a hydraulic cylinder and adjustable counter-balance spring. Figure 6-5: Mobile Blade Guide Disconnect the machine from the power source.

  • Seite 14: Recommendations For Use

    Bow Up / Down Switch. If the blade gets stuck in the cut, press the emergency stop button (I, Fig 7-1) immediately to switch off the Vise Open/Close Switch. machine. Open the vice slowly, remove the part and check that Blade Jogging Button.

  • Seite 15: Cutting Cycle Operation

    Select manual operation mode: Turn switch (D) to the left. Use switch (K) to raise the saw bow. Figure 7-5: Vise pawl and rack Place stock material between the vise jaws. Close the vise by hand, leave a small gap. Use switch (L) to clamp the material Move the material feeler (P, Fig 7-4) up to the top.
  • Seite 16 but saw bow does not go up when selected by Turn operating mode (D) to “Auto”. switch (K), that means that pump motor is running wrong direction. Change two of the electric phases. Turn operating mode (D) to “Manual” 10. Press cycle start button (C) to start operation. Select (K) to lift saw bow to the top.

  • Seite 17: Adjusting Your Machine

    Rotate the saw bow to the desired angle by 8.0 Adjusting Your Machine following the scale (U, Fig 8-3). 8.1 Mitre Cutting Adjustment Mitres between 60° (R) and 45° (L) can be adjusted. Adjust saw bow as below steps: Switch On Main power (A, Fig 7-1). Press button (E) to start the hydraulic pump.

  • Seite 18: Blade Tracking Adjustment

    After the adjustment, tighten the hex socket screws in this order: A, B, and C. 8.5 Blade Tracking Check Use a strip of scrap paper (E, Fig 8-8) and slide it between the blade and the flywheel (F). Figure 8-5: Blade tension gauge 8.4 Blade Tracking Adjustment The flywheel may need adjustment to allow the saw blade to track correctly.

  • Seite 19: Changing The Blade

    Figure 8-9: Blade Guide Adjustment Figure 8-11: Wheel Guard Micro Switch Loosen screw (C), nut (D), and set screw (D) to widen the passage between the pads (A and B). Assemble the mobile blade-guide cover and the Loosen the nut (E) and set screw (E) and rotate the flywheel guard.

  • Seite 20: Monthly Maintenance

    Remove coolant pump from its housing Considering the variety of products available on the market, the user can choose the one most suitable for his Clean the filter of the pump suction head and the requirements. suction area. Note: Use compressed air to clean the blade guides (guide For reference, use SHELL LUTEM OIL ECO bearings and coolant drain hole) The minimum percentage of oil diluted in water is 8-10%.

  • Seite 21: Material Classification And Choice Of Saw Blade

    Parts made of soft material or plastic (light alloys, mild 10.0 Material Classification and bronze, Teflon, wood, etc.) also require widely spaced Choice of Saw Blade toothing; Pieces cut in bundles require combo tooth design. The aim is to obtain excellent cutting quality, given the various parameters such as hardness of the material.

  • Seite 22: Selecting Cutting Speed And Advance Speed

    used for the cutting of pipes and thin section bars (from 1 to 3 mm). ALTERNATE SET (IN GROUPS): Particularly use for cross or inclined cuts in solid sections Groups of cutting teeth right and left, alternated by a of large pipes. But above all for harder materials (highly straight tooth.

  • Seite 23: Blade Break-In Procedure

    advance speed (= 30-35 cm /min on material of average dimensions with respect to the cutting capacity and solid section of normal steel with R = 410-510 N/mm Generously spray the cutting area with lubricating Very fine or pulverized chips indicate lack of feed coolant.

  • Seite 24: Material Characteristics

    11.0 Material Characteristics MATERIALS CHARACTERISTICS Hardness σ=N/mm BRINELL HB AF NOR AISI-SAE Fe360 St37 ---- ---- 360÷480 Construction Fe430 St44 ---- 430÷560 Steel Fe510 St52 ---- 510÷660 CK20 XC20 060 A 20 1020 540÷690 CK40 XC42H1 060 A 40 1040 700÷840 Carbon Steel CK50...

  • Seite 25: Troubleshooting

    12.0 Troubleshooting 12.1 Blade and Cut Diagnosis Symptom Possible Cause Correction * Too fast advance Decrease advance, exerting less cutting Tooth breakage pressure. Adjust the braking device. Wrong cutting speed Change speed and/or type of blade. See chapter on "Material classification and blade selection", in the section Blade selection table according to cutting and feed speed.
  • Seite 26 Symptom Possible Cause Correction * Insufficient lubricating, refrigerant, or Check level of liquid in the tank. Increase the flow Chips sticking on teeth wrong emulsion of lubricating refrigerant, checking that the hole and the liquid outlet pipe are not blocked. Check the emulsion percentage.
  • Seite 27 Symptom Possible Cause Correction * Faulty welding of blade The welding of the blade is of utmost Blade Breakage importance. The meeting surfaces must perfectly match and once they are welded they must have no inclusions or bubbles; the welded part must be perfectly smooth and even.
  • Seite 28 Symptom Possible Cause Correction * Improper position of blade on The back of blade rubs against the support due to Blade Breakage flywheels deformed or poorly welded bands (tapered), causing cracks and swelling of the back contour. Check level of liquid in the tank. Increase the flow Insufficient lubricating coolant or of lubricating refrigerant, checking that the hole wrong emulsion...

  • Seite 29: Machine Diagnosis

    Symptom Possible Cause Correction * Worn out flywheels The support and guide flange of the band are so Faulty cut Flywheel housing full of chips worn out that they cannot ensure the alignment of the blade, causing faulty cutting; blade rolling and drawing tracks can have become tapered.

  • Seite 30: Replacement Parts

    13.0 Replacement Parts SX-835DGSVI Stand Assembly Drawing...
  • Seite 31 SX-835DGSVI Stand Assembly Parts List Index No. Part No. Description Size Q’ty 1 ....PM-835001 ....... Saw Frame Stand ..................... 1 ....PM-835002SA....Stand Assembly Compound (including 2,3,6,7,9 w/screws) ......2 ....PM-835002 ....... Base (Left Part) ....................1 3 ....PM-835003 ....... Base (Right Part) ....................1 3-1 ....
  • Seite 32 SX-835DGSVI Stand Assembly Parts List Index No. Part No. Description Size Q’ty 43 ....EHB-350DGSVIP-57N ..Hydraulic Start Switch ..................1 44 ....EHB-350DGSVIP-44N ..Cycle Start Button ................... 1 45 ....EHB-350DGSVIP-45N ..Emergency Stop Button .................. 1 46 ....EHB-350DGSVIP-46N ..Blade Speed Indicator ..................1 46-1 ....
  • Seite 33 SX-835DGSVI Stand Assembly Parts List Index No. Part No. Description Size Q’ty 70-15 ..EHB-350DGSVIP-70N-15 .. Relay ................MY2 ........ 3 70-16 ..EHB-350DGSVIP-70N-16 .. Timer ....................... 3 71 ....EHB-350DGSVIP-108 ..Nut................M8 ........4 72 ....PM-835072 ....... Electric Control Box Door ................1 72-1 ....
  • Seite 34 SX-835DGSVI Swivel & Base Assembly Drawing...
  • Seite 35 SX-835DGSVI Swivel & Base Assembly Parts List Index No. Part No. Description Size Q’ty 77 ....PM-835077 ....... Swivel Arm ...................... 1 78 ....EHB-350DGSVIP-78 ..Nut................M16 ........ 1 79 ....EHB-350DGSVIP-79 ..Hex. Cap Bolt ............M16x75 ......1 80 ....EHB-350DGSVIP-80 ..Nut................M10 ........ 1 81 ....
  • Seite 36 SX-835DGSVI Swivel & Base Assembly Parts List Index No. Part No. Description Size Q’ty 131 ..... EHB-350DGSVIP-131 ..Bar-Stop-Rod ....................1 132 ..... EHB-350DGSVIP-132 ..Scale ................0-45º ....... 1 133 ..... EHB-350DGSVIP-133 ..Scale ................0-60º ....... 1 134 ..... EHB-350DGSVIP-134 ..Rivet ................2.3x4 ....... 4 135 .....
  • Seite 37 SX-835DGSVI Bow Assembly Drawing...
  • Seite 38 SX-835DGSVI Bow Assembly Parts List Index No. Part No. Description Size Q’ty 178 ..... PM-835178 ....... Blade Wheel Box-Left ..................1 179 ..... PM-835179 ....... Blade Wheel Box-Right ..................1 180 ..... TS-1506031E ....Hex. Socket Cap Screw ..........M12x30 ......10 181 .....
  • Seite 39 SX-835DGSVI Bow Assembly Parts List Index No. Part No. Description Size Q’ty 232 ..... EHB-350DGSVIP-232 ..Spring Washer ............M8 ........4 233 ..... PM-835233 ....... Motor ..............2.2kW,400V,3 Ph .... 1 234 ..... PM-835234 ....... Junction Box ....................1 235 ..... EHB-350DGSVIP-235 ..Key ................7x7x25 ......1 236 .....
  • Seite 40 SX-835DGSVI Bearing Guide Assembly Drawing...
  • Seite 41 SX-835DGSVI Bearing Guide Assembly Parts List Index No. Part No. Description Size Q’ty 289 ..... EHB-350DGSVIP-289 ..Guide Bracket ....................1 290 ..... EHB-350DGSVIP-290 ..Coolant Switch ............1/4Px5/16 ....... 2 291 ..... EHB-350DGSVIP-291 ..Bolt ........................2 292 ..... EHB-350DGSVIP-292 ..Guide Shaft ...................... 2 293 .....
  • Seite 42 SX-835DGSVI Hydraulic System Drawing...
  • Seite 43 SX-835DGSVI Hydraulic System Parts List Index No. Part No. Description Size Q’ty 1 ....EHB-350DGSVIP-A1 ..Flow Controller ....................1 2 ....EHB-350DGSVIP-A2 ..Hose ................2.5M ....... 1 3 ....EHB-350DGSVIP-A3 ..Hose ................1.6M ....... 1 4 ....EHB-350DGSVIP-A4 ..Hose ................1.6M ....... 1 5 ....

  • Seite 44: Wiring Diagram

    14.0 Wiring Diagrams SX-8350DGSVI ….… 3~400V, PE, 50Hz...
  • Seite 45 SX-835DGSVI Electrical Parts Symbol Description TYPE No. (Brand) SPECIFICATION Blade Motor 2.2kW/400V/3PH Hydraulic Motor 0.75kW/400V/3PH Coolant Pump 50W/400V/3PH Contactor (Blade) C12D (NHD) AC1:25A/600V CE Contactor (Hydraulic) C09D (NHD) AC1:20A/600V CE Contactor (Coolant Pump) C09D (NHD) AC1:20A/600V CE Auxiliary Contact 2A...

  • Seite 46: Symbol Description

    Symbol Description TYPE No. (Brand) SPECIFICATION Vise Release Valve DSG-202-N-02 (YUSAN) AC24V Saw Frame Raise Valve DSG-3C4-N-02 (YUSAN) AC24V No Material Detector Indicator PL1301R (Gikoka) AC24V Coolant Pump (ON / OFF) NSS22-S2 (NHD) Ui:600Vac ith:5A CE No Material Switch TZ-8111(TWCHT) AC15 380V 10A IP65CE Saw Frame Cover Limit Switch AZD-S11 (SHINOZAKI)
