Inhaltszusammenfassung für Promac SX-815DVPB

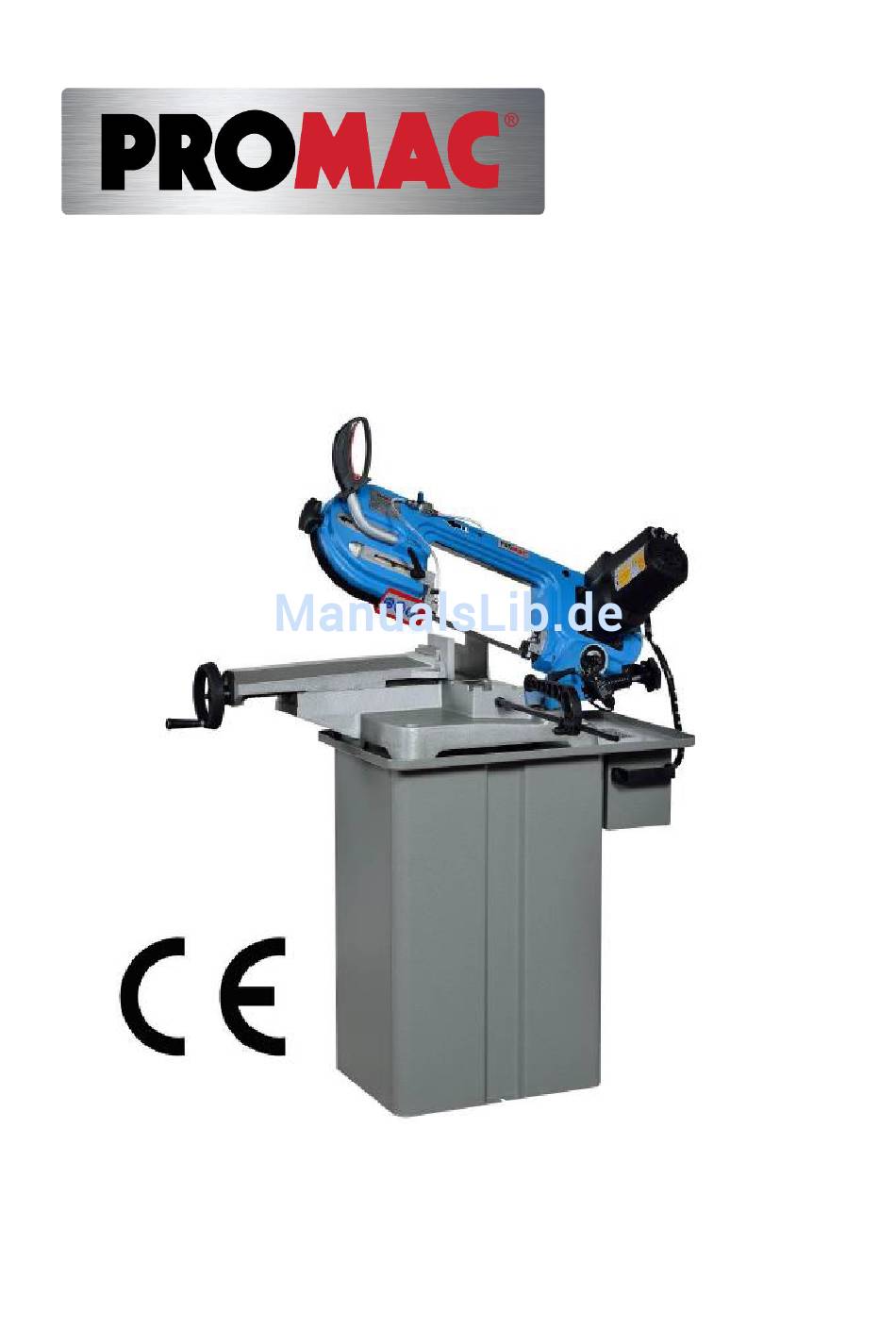

- Seite 1 Bedienungsanleitung und Teileliste Metallbandsäge 2016.08 Modell SX-815DVPB Schweiz Frankreich JPW (TOOL) AG. TOOL France / PROMAC Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch www.promac.fr...
- Seite 2 Déclaration de Conformité CE Product / Produkt / Produit: Metal band saw Metallbandsäge Scie à ruban portable SX-815DVPB Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ............................. 3 Warnhinweise ............................4-5 Technische Daten ............................ 6 Lieferumfang .............................. Inhalt der Verpackungskiste ........................ 7 Montageteile ............................7 Montage ..............................7 Montage des Sockels .......................... 7 Montage der Säge am Sockel ......................8 Bedienung ..............................9 Zu sägendes Material ......................... 9 Verwendung des richtigen Netzsteckers .................... -
Seite 4: Warnhinweise
Kenntnisse erworben hat. Diese Bandsäge ist ausschließ lich für den bestimmungsgemäß en Gebrauch gedacht. Sollte sie für andere Zwecke eingesetzt werden, lehnt PROMAC jegliche ausdrückliche oder stillschweigende Gewährleistung ab und hält sich schadlos von etwaigen Verletzungen, die aus einem solchen Missbrauch entstehen können. - Seite 5 Warnung 17. Im Bereich rund um die Maschine ausreichend Platz für Wartungsarbeiten lassen und für blendfreie Beleuchtung von oben sorgen. 18. Den Boden rund um die Maschine sauber und frei von Ausschussmaterial, Ö l oder Schmierfett halten. 19. Unbefugte müssen ebenso wie Kinder vom Arbeitsbereich ferngehalten werden. 20.
-
Seite 6: Technische Daten
Technische Daten Modell ............................SX-815DVPB Bestellnummer ..........................SX-815DVPB Schnittkapazität Rund bei 90° (mm) ..........................150 Rund bei 45° (mm) ........................... 90 Rund bei 60° (mm) ........................... 65 Rechteckig bei 90° (mm) ......................150 x 140 Rechteckig bei 45° (mm) ........................ 100 x 90 Rechteckig bei 60°... -
Seite 7: Lieferumfang
Lieferumfang Inhalt der Verpackungskiste Bandsäge (nicht gezeigt) Vorderes Sockelblech (T11) Hinteres Sockelblech (T01) Seitenblech (T02) Wasserwanne (85-1) Griff (85-2) Tank (85-3) Bedienungsanleitung/Teileliste Montageteile: Abb. 2 Beschreibung Anzahl Gummiunterlage Kopfschraube, M8 x 85 Kopfschraube, M8 x 60 Schlossschraube, 5/16" x 5/8" Bundmutter, 5/16"... -
Seite 8: Montage Der Säge Am Sockel
Montage der Säge am Sockel Siehe hierzu Abb. 3 und Abb. 4: Die vier Gummiunterlagen an der Unterseite der Maschinengrundplatte anbringen (Abb. 3) und dann die Maschine auf den Maschinensockel aufsetzen (Abb. 4). Mit jeweils zwei Kopfschrauben mit den Maß en M8 x 85 mm und M8 x 60 mm die Maschine Gummiunterlage auf dem Sockel montieren. -
Seite 9: Bedienung
Bedienung Zu sägendes Material Einfahren des Sägebands Das Sägeband ist zum Sägen von Metallen wie Zur Gewährleistung einer möglichst langen Stahl, Gusseisen, Kupfer o.ä. ausgelegt. Es darf Standzeit und optimalen Güte des Sägebands auf keinen Fall zum Sägen von Holz oder von darf bei den ersten zwei bis drei Sägevorgängen explosionsgefährlichen Metallen... -
Seite 10: Wahl Des Sägebands
Wahl des Sägebands (Abb. 6) Auf keinen Fall beschädigte oder verformte Sägebänder verwenden. Niemals Sägebänder reinigen, solange sie laufen. Die Wahl des richtigen Sägebands und der geeigneten Zahnung richtet sich nach der Art des zu sägenden Materials und der betreffenden Normung. -
Seite 11: Betrieb
Betrieb Sägen Für das Sägen die Stellschraube (A in Abb. 7) lösen und den Arm (B in Abb. 7) in die gewünschte und geeignete Stellung drücken. Dann die Stellschraube (A in Abb. 7) wieder anziehen. Zum Einschalten den Schalter (C in Abb. 8) durch Abb. -
Seite 12: Einstellung
Einstellung Einstellung der Distanzhalterung Sollen mehrere Teile mit derselben Länge gesägt werden, ist die Distanzhalterung (F in Abb. 10) zu verwenden, die mit der Bandsäge mitgeliefert wird, Zeit durch wiederholtes Nachmessen einzusparen. Abb. 10 Einstellung der Sägebandfü hrung Das Sägegerät ist mit einer Gleitführung (G in Abb. 11) mit integrierter Schutzvorrichtung ausgestattet, die das Sägeblatt zur sicheren Durchführung des Schnitts führt und gleichzeitig den nicht genutzten... -
Seite 13: Kühlmittelsystem
Kü hlmittelsystem Diese Maschine ist mit einem Kühlmittelsystem ausgestattet. Kühlmittel in den Tank einfüllen. Den Durchfluss so einstellen, wie in Abb. 13 gezeigt (Stellung K). Bei laufender Maschine wird das Kühlmittel direkt zugeführt. Abb. 13... -
Seite 14: Wartung
Wartung Ausführung von Reinigungs- oder gehalten werden. Soll sie über längere Zeit Wartungsarbeiten sicherstellen, dass der nicht verwendet werden, ist sie an einem Netzstecker herausgezogen ist. trockenen Ort in ihrer Originalverpackung zu lagern. In solchen Fällen empfiehlt es sich, Die Maschine mithilfe eines Staubsaugers die Sägeblattspannung zu verringern, damit oder einer Bürste frei von Rückständen das Sägeblatt nicht unnötig unter Spannung... -
Seite 15: Fehlersuche
Fehlersuche Fehler Wahrscheinliche Ursache Empfohlene Behebung Material lose im Spannstock. Werkstück sicher aufspannen. Falsche Drehzahl oder Im Handbuch für den Mechaniker für das Vorschubgeschwindigkeit. jeweils zu sägende Material geeignete Drehzahl/Vorschubgeschwindigkeit nachschlagen. Zähne zu grob für zu sägendes Empfohlenen Sägebandtyp im Handbuch für Material. - Seite 16 Fehlersuche Fehler Wahrscheinliche Ursache Empfohlene Behebung 26. Sägebandgeschwindigkeit zu hoch 26. Bandgeschwindigkeit und für Vorschubdruck. Vorschubdruck verringern. Mangelhafte (raue) Schnitte 27. Sägeband zu grob. 27. Gegen Sägeband mit feinerer Zahnung austauschen. 28. Sägeband in Schnittfuge 28. Vorschubdruck verringern. Sägeband verdreht festgefressen.
-
Seite 17: Montagezeichnung Der Säge (1-2)
Montagezeichnung der Säge (1 von 2) -
Seite 18: Montagezeichnung Der Säge (2 Von 2)
Montagezeichnung der Säge (2 von 2) -
Seite 19: Teileliste Der Säge
Teileliste der Säge Pos. Teile-Nr. Beschreibung Grö ß e Anzahl 1 ....PM-815B01 ... Gehäuserahmen ................1 1-1 ....PM-815B01-1 ..Leitungsanschluss ................1 1-2 ....PM-815B01-2 ..Alu-Set ....................1 1-3 ....PM-815B01-3 ..Leitung ....................1 1-4 .... - Seite 20 Teileliste der Säge Pos. Teile-Nr. Beschreibung Grö ß e Anzahl 52 ....PM-815B52 ... Unterlegscheibe ................1 53 ....PM-815B53 ... Schraube ................... 1 54 ....PM-815B54 ... Mutter ....................1 55 ....PM-351055 ..Platte ....................1 56 ....
- Seite 21 Teileliste der Säge Pos. Teile-Nr. Beschreibung Grö ß e Anzahl M18 .... PM-351118 ... Ö ldichtung ..................1 M19 .... PM-815BM19 ..Motor ....................1 M20 .... PM-351120 ..Schalter ..................... 1 M21 ... PM-351121 ..Untere Abdeckung ................1 M22 ....
-
Seite 22: Spezifikation
Schaltplan Auslö sesc EIN/AUS- halter Schalter Platine BESCHREIBUNG FUNKTION MARKE, Nr. SPEZIFIKATION IP54 250 V AC EIN/AUS-Schalter EIN/AUS KJD-20 (Kedu) 300 V AC,10 A, Kabel Netzkabel H05VV-F 3 G/0,75 mm Motor Gleichstrommotor 850 W/230 V/1 PH Pumpe 250 V AC CE 20,5 A 125 / 250 V AC Handradschalter Auslöseschalter... -
Seite 23: Garantie
Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: dieses ausgefü llte persö nliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l'article mentionné ci- dessous en garantie pendant une période de 24 mois à...
