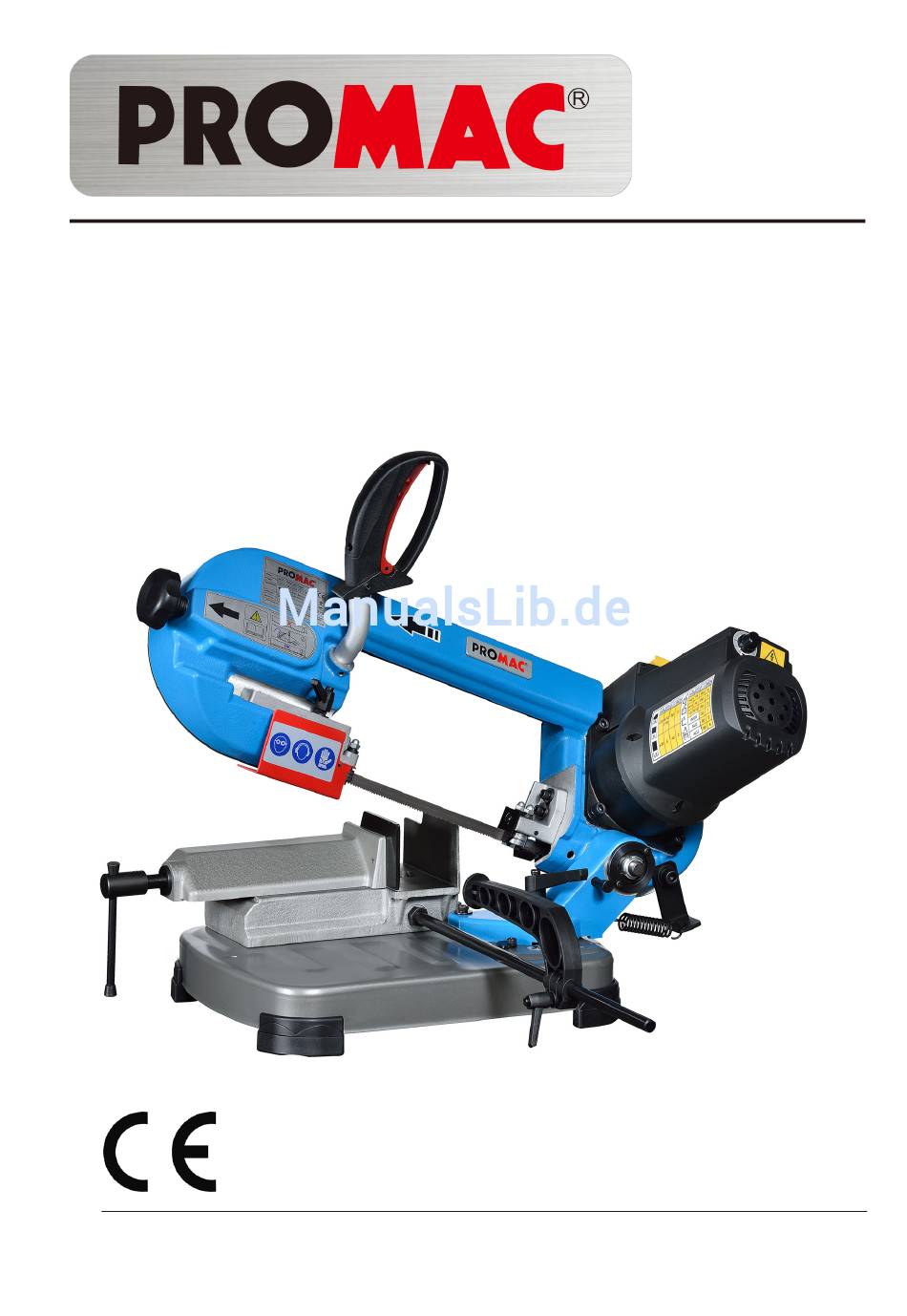

Promac 349V Bedienungsanleitung
Metallbandsäge
Verwandte Anleitungen für Promac 349V
Inhaltszusammenfassung für Promac 349V
-
Seite 10: Bestimmungsgemäße Verwendung
Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Metall -Band säge 349V erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine zusammenbauen, in Betrieb nehmen oder warten. -
Seite 11: Allgemeine Sicherheitshinweise
Jeder darüber hinaus gehende Gebrauch gilt als nicht Beachten Sie dass die elektrische Zuleitung nicht den Arbeitsablauf behindert und nicht zur Stolperstelle wird bestimmungsgemäß und für daraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Den Arbeitsplatz frei von behindernden Werkstücken, etc. Benutzer. -
Seite 12: Maschinenspezifikation
Gefährdung durch Bruch des Sägebandes. 5.3 Elektrischer Anschluss Gefährdung durch wegfliegende Werkstückteile. Der kundenseitige Netzanschluss sowie die verwendeten Verlängerungsleitungen müssen den Vorschriften Gefährdung durch Lärm und wegfliegende Späne. entsprechen. Unbedingt persönliche Schutzausrüstung wie Augen- und Gehörschutz tragen. Die Netzspannung und Frequenz müssen mit den Leistungsschilddaten an der Maschine übereinstimmen. -
Seite 13: Betrieb Der Maschine
7.3 Bedienung des Spannstockes 7.1 Einstellung der Gehrung Diese Bandsäge ist für eine einfache Bedienung mit einem Schnellspannstock ausgerüstet. Mit der Bandsäge Modell 349V können Gehrungsschnitte von 0° -60° vorgenommen werden. Die Maschine wurde werkseitig auf 90° justiert. Die Einstellung ist folgendendermaßen vorzunehmen: Den Spannhebel (A, Fig 4) lösen. -
Seite 14: Wahl Des Sägebandes
Fig 6 Fig 7 Dieser ist folgend zu bedienen: Den Spanngriff im Uhrzeigersinn drehen um das Werkstück festzuspannen. Den Spanngriff im Gegen-Uhrzeigersinn drehen um das Werkstück zu lösen. Hinweis: Das Werkstück muss immer einwandfrei festgeklemmt werden, sonst sind ungenaue Schnitte oder Defekte am Sägeband zu erwarten. -
Seite 15: Einschneiden Des Sägebandes
25-30 m/min (Position 1) Für hochlegierten Stahl und Lagerbronzen. 40-50 m/min (Position 2-3) Für niedriglegierten Stahl, Hartmessing oder Bronze. 60-80 m/min (Position 4-6) Für Weichmessing, Aluminium und Kunststoffe. Fig 11 Sägeband – Schmiermittel Führen Sie für 10 Minuten die Schnitte mit stark reduziertem Die Lebensdauer des Sägebandes kann massiv erhöht Schnittdruck aus (Schneidkantenverrundung). -
Seite 16: Umweltschutz
Maschine vom Stromnetz trennen. *Schnittvorschub zu groß Die Sägebandabdeckung und das Sägeband entfernen. Die Radschraube entfernen. Das Bandrad entfernen und das Zahnrad mit einem 10. Umweltschutz zähflüssigen hochwertigen Fett (BLASOLUBE 304 oder Schützen Sie die Umwelt! ähnliches) schmieren. Bandrad wieder montieren und die Radschraube festziehen. Ihr Gerät enthält mehrere unterschiedliche wiederverwertbare Alle Abdeckungen und Schutzvorrichtungen wieder montieren. - Seite 25 349V BRAND DESCRIPTION FUNCTION SPECIFICATION IP54 250VAC On/Off Switch On/Off Kedu KJD-20 AC300V,10A, Cable Supply Cable H05VV-F 3G/0.75mm Motor DC Motor 850W/230V/1PH 20.5A 125 / 250 VAC Handle Switch Trigger Switch CW100D Variable Speed B10K BRAND Beschreibung Beschreibung und Funktion...
-
Seite 26: Ersatzteilliste / Liste Des Pieces
ERSATZTEILLISTE / LISTE DES PIECES 349V 05 04 75(1) 76(1) 62(1) 63(1) - Seite 27 ERSATZTEILLISTE / LISTE DES PIECES 349V PM-349101K Motor kpl / Moteur kpl. PM-349036 Bolzen / Axe PM-349003 Schraube / Vis PM-349047 Schutz / Protection PM-349004 Federscheibe / Rondelle PM-349048 Klemmgriff / Poignée PM-349005 Scheibe / Rondelle PM-349049 Schraube / Vis...
- Seite 28 ERSATZTEILLISTE / LISTE DES PIECES 349V PM-349087 Scheibe / Rondelle M17 PM-349117 Printplatte / Plate électronique PM-349088 Schraube / Vis M20 PM-349120 Schalter / Interrupteur PM-349089 Schraube / Vis Kohlenbürste / Charbon (nicht M24 PM-349124 PM-349090 Mutter / Ecrou abbgebildet)
