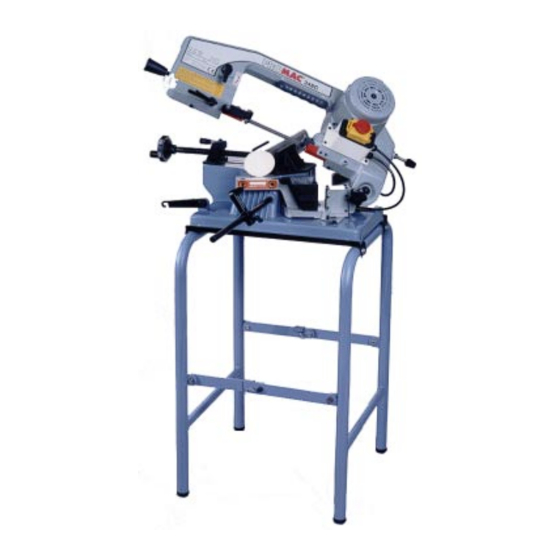

Promac 348C Bedienungsanleitung

Metallbandsäge
Vorschau ausblenden Andere Handbücher für 348C:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Metallbandsäge
Metallbandsäge
Portable metal band saw
Bedienungsanleitung

Inhaltsverzeichnis

2
CE-Konformitäts-Zertifikat
3 - 4 Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6
Motorschutz, Auspacken
Elektrische Anlage, Auspacken
7-8
Bedienung
9
Einstellungen
10
Wartung
21
Elektrische Anlage
22-23 Ersatzteilzeichnung
24-25 Ersatzteillisten
26
Garantieschein
Instruction manual
Index
2
15
16
Specifications, description of
17
20
21
Electrical Installation
26
Guarantee certificate
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden Switzerland
www.promac.ch
348C
Option 10048
Maschinenstand
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935 FR-91029 Evry Cedex
www.promac.fr
05-2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Promac 348C

Inhaltszusammenfassung für Promac 348C

  • Seite 1: Inhaltsverzeichnis

    22-23 Exploded View 24-25 List of spare parts Guarantee certificate Schweiz / Suisse France TOOL France / PROMAC JPW (TOOL) AG Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch...

  • Seite 2: Ce-Konformitätserklärung Ec Declaration Of Conformity

    CE-Konformitätserklärung EC declaration of conformity Produkt / Product: Metallbandsäge Portable metal band 348C Marke / Brand: PROMAC Hersteller / Maker: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht We hereby declare that this product meets the following directives...

  • Seite 3: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften Hinweis: Das Nichtlesen dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinen- typische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren.
  • Seite 4 Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss 1. Die Maschine Modell 348C wird mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. 2. Die Absicherung muss min. 10 A sein. 3. Die genauen elektrischen Daten finden Sie auf dem Typenschild der Maschine und dem elektrischen Plan, der dieser Anleitung beiliegt.

  • Seite 5: Empfehlung Der Maschine

    Dadurch wird ein genauerer Schnitt und eine längere Standzeit des Sägeblattes errreicht. 5. Das Bandrad wird über den Motor und das wartungsarme Getriebe angetrieben. 6. Mit der PROMAC- Metallbandsäge Modell 348C können Gerade oder Gehrungs- Schnitte in vertikaler oder horinzontale Lage ausgeführt werden. Die Einstellungen dazu sind einfach vorzunehmen.

  • Seite 6: Auspacken

    Der Motor wurde überlastet durch zu grossen Vorschub, falsches oder stumpfes Sägeblatt etc. b) Die Netzkabel entsprechen nicht den Vorschriften. Beachten Sie die untenstehende Tabelle (Punkt 5) für Verlängerungskabel. 5. Wenn Sie häufiger Probleme mit dem Motor haben, wenden Sie sich an Ihre PROMAC-Servicestelle zur Überprüfung der Maschine. Länge der Kables Erforderlicher Querschnitt 6.

  • Seite 7: Bedienung

    Bedienung Hinweis: Diese Bedienungsanleitung ist unbedingt vor Inbetriebname der PROMAC Bandsäge genau- stens zu studieren. 1. Sicher stellen, dass das Sägeband frei ist, bevor die Maschine gestartet wird. 2. Nach dem Starten der Maschine, den Motor zuerst die volle Drehzahl erreichen lassen, bevor mit dem Sägevorgang begonnen wird.

  • Seite 8: Bedienung Des Schnellspannstockes

    7. Alle Abdeckungen (G) wieder montieren. Die Maschine kurz starten und prüfen ob das Sägeband frei läuft. Bedienung des Schnellspannstockes Die PROMAC- Bandsäge ist für eine einfache Be- dienung mit einem Schnellspannstock ausgerüstet. Dieser ist folgend zu bedienen: 1. Den Hebel (A) Fig. 5 zum entriegeln des Spannbok- kes heben.

  • Seite 9: Einstellungen

    3. Darauf achten, dass der Schraubenbolzen (A) fest- gezogen ist. Vertikalsägen Mit der PROMAC-Metllbandsäge kann auch veritkal geschnitten werden, dazu ist folgend vorzugehen: Achtung: Die Maschine ist vor der Umstellung vom Stromnetz zu trennen. 1. Die Stellschraube (A) Fig. 7 montieren.

  • Seite 10: Ausserordentliche Wartung

    Mineral-, synthetischen oder Spezialstahl hergestellt, welches einen langen gemischten Oele, wasserlöslichen Oele und Fet- Einsatz der PROMAC-Maschine gewährleistet. te, bei welchen es sich um Spezialmüll handelt, Wir empfehlen dieses Zahnrad alle 100 Betriebs- muss man sich zwecks Lagerung, Transport und...

  • Seite 11: Safety Information

    Safety Information Like any machine, a metal band saw has the dangers that are inherent in the use and handling of machines in general. Careful start up and correct handling significantly reduce accident hazards. On the other hand, neglect of basic precautions will inevitably involve accident hazards for the operator. This machine is specifically designed for its recommended use.

  • Seite 12: Work Safety Instructions

    Legislative Decree 277/1991 original version. Electrical connection 1. The model 348C machine comes with power cable and 230V, 50Hz plug. 2. Fuses must be at least 10A. 3. The exact specifications are on the nameplate of the machine and the electrical diagram attached to these instructions.

  • Seite 13: Special Safety Rules For The Saw

    Special safety rules for the saw WARNING: For your safety, only use your metal hacksaw after having fully assembled and installed it according to the instruction manual... and after having read and understood perfectly the instructions below. Before using the saw: 1.
  • Seite 14 Special safety rules for the saw d. To avoid the risk of hearing damage, wear earplugs or hearing protection during extended periods of use. e. To avoid getting suddenly caught up by the blade Do not wear gloves. 2. Take off any jewellery and loose clothing. 3.

  • Seite 15: Power Supply

    Power supply Engine Specifications WARNING: The direct current motor used on this saw is a non- To prevent any electrical hazard, fire hazard or reversible induction motor with following damage to the tool, use the appropriate circuit specifications: protection device. Your saw is wired at the factory to run on 230 V current.

  • Seite 16: Description And Features

    Specifications Band motor ..... 230V, 0.38kW, 4A Dimensions of the band ..1470 x 13 x 0.65mm Speed of the band .... 45m/min. Dimensions L/W/H ..720 x 390 x 460mm Weight ......23 kg Cutting capacities mm 90° round rectangular 45 °...

  • Seite 17: Unpacking And Checking The Contents

    Quick vice and installing the part 1. Lift the lever (A) in Fig. 2 to be able to move the vice easily back and forth, using the wheel (B) at the left side of the base. 2. Push the clamping jaw (C) towards the part, by moving it as much as possible towards the other clamping jaw, which is fixed.

  • Seite 18: Use

    Before use Make sure the blade is not in contact with the part when the motor is started. Run the motor and let the saw reach full speed. Start the cut by bringing the head down slowly over the part. DO NOT LOWER THE HEAD BACK DOWN AND DO NOT FORCE IT.

  • Seite 19: Replacing The Blade

    WARNING Disconnect the machine from the power supply! The saw requires constant vigilance, whether during transportation, use, maintenance or making adjustments. Any breach of this rule may result in serious injury! Replacing the blade 1. Raise the cutting head by 90 degrees by gently lifting button (A) of Fig.

  • Seite 20: Settings

    Settings Blade guide settings The machine has a freely moving lever to alter the direction by lifting and turning it slightly. It allows you quickly and easily to adjust the blade guide at any time. The blade guide is adjusted in accordance with the dimensions of the parts.
  • Seite 21 Richtung läuft (im Gegenuhrzeigersinn, wenn die Antriebswelle betrachtet wird). Ist dies nicht der Fall, muss die Maschine abgestellt und die PROMAC-Service- stelle kontaktiert werden. Die Maschine wird mit einem 230 Volt Netzstecker geliefert. Änderungen des Anschlusses muss von einem Fachmann erstellt werden.

  • Seite 22: Exploded View

    Ersatzteilzeichnung / Exploded view...
  • Seite 23 Ersatzteilzeichnung / Exploded view...

  • Seite 24: List Of Spare Parts

    Ersatzteilliste / List of spare parts PM 348001 Maschinenfuss / Base PM 348051 Keil / Cotter 4x4x12 PM 348002 Klammer / Clip 949254 Schraube / Screw M6x16 PM 348003 Feder / Spring PM 348053 Platte / Plate 3 -2. PM 348003-2 Mutter / Nut PM 348054 Flansch / Flange PM 348004...
  • Seite 25 Ersatzteilliste / List of spare parts 103. PM 348103 Sicherungsring / Circlip 151. PM 353016 Kugellager / Bearing 625 104. PM 374071 Scheibe / Washer M8 152. 949662 Schraube / Screw M5x25 105. 949457 Federring / Washer M8 153. PM 348153 Platte / Plate 106.
  • Seite 26 Guarantee Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die eingesandten Maschine beigefügt sein. With this document we undertake to repair the article mentioned below under guarantee for a period of 24 months from the date. This guarantee will not be honoured if this duly completed certificate is not returned with the machine in question for repairs.

  • Seite 27: Technische Daten

    état de fonctionnement. Vous pouvez acheter les pièces détachées chez les revendeurs PROMAC. Lors de la commande des pièces de rechange indiquez toujours le type de la machine et le numéro de l'article désiré.
  • Seite 28 Anschluss ihrer Maschine ans Netz. Das Anschlusskabel ist mit einem konformen Stecker ausgerüstet, wird dieser Anschluss abgeändert, muss dies von einem Fachmann ausgeführt werden. 348C Montage électrique Le schéma du câblage électrique contient les indications nécessaires au raccordement correct de la machine avec l’arrivée du réseau.
  • Seite 29 348C EX-609 06.05 Seite / Page 3...
  • Seite 30 348C EX-609 06.05 Seite / Page 4...
  • Seite 31 PM 348051 Keil / Clavette 4x4x12 949254 Schraube / Vis M6x16 PM 348053 Platte / Plaque PM 348054 Flansch / Flasque 348C 949656 Schraube / Vis M8x25 PM 348056 Feder / Ressort 949630 Schraube / Vis M8x40 949433 Scheibe / Rondelle M8...
  • Seite 32 Schraube / Vis M5x25 153. PM 348153 Platte / Plaque 154. 302491 Schraube / Vis M6x10 155. PM 348155 Schraube / Vis M5x12 348C 156. PM 348156 Griff / Poignèe 157. PM 348157 Büchse / Palier 158. PM 348158 Bolzen / Boulon 105.
