Bremsmechanik aus- und einbauen

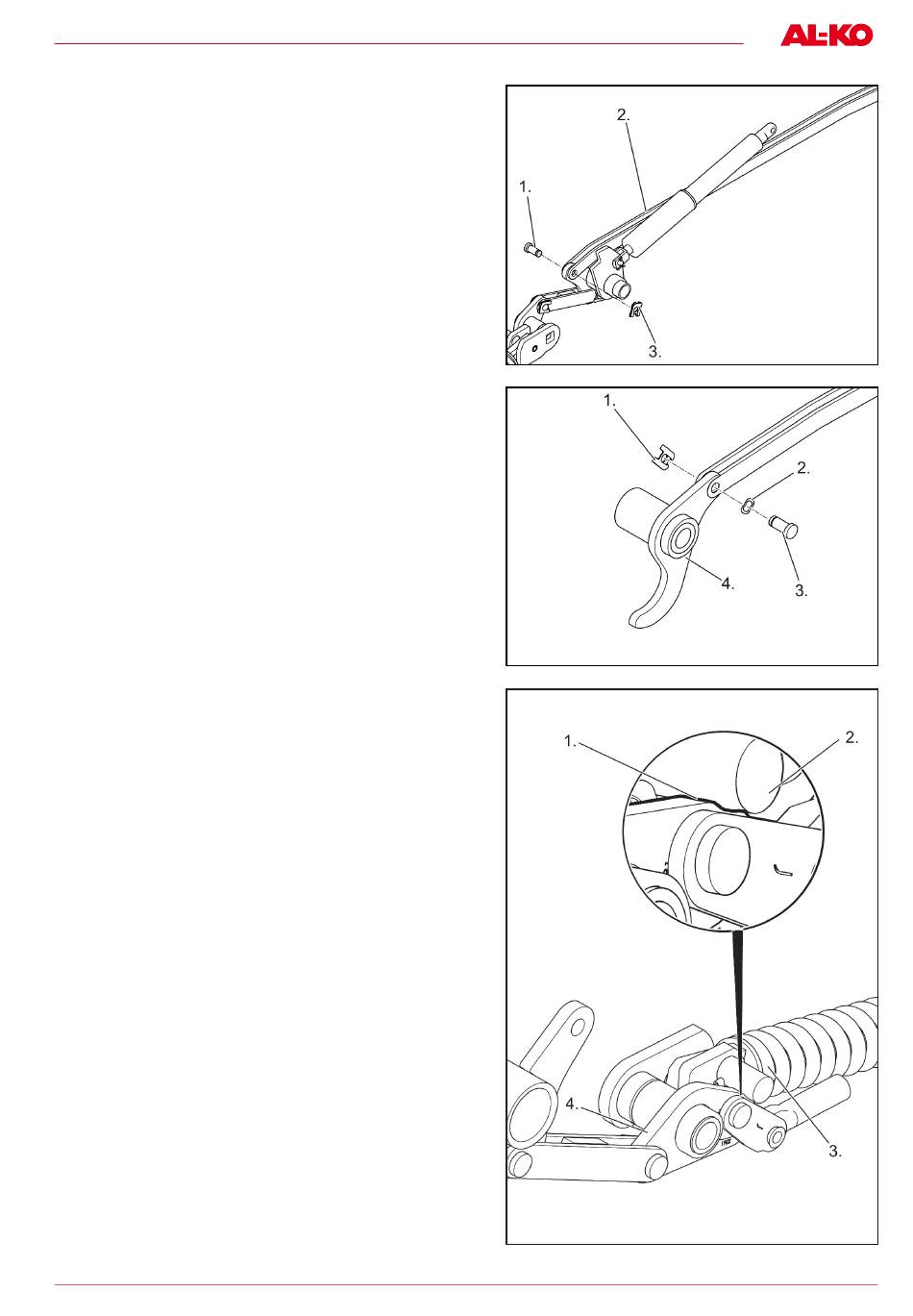

Übertragungsstangen einbauen
1. Neuen Bolzen (1) dünn mit Lagerfett einstrei-
chen
2. Übertragungsstangen (2) nach Kennzeichnung
aufsetzen
3. Bolzen (1) mit Federscheibe nach Kennzeich-
nung einsetzen
4. Neue SL-Sicherung (3) einfedern
Umlenkhebel einbauen
1. Neue Federscheibe (2) auf neuen Bolzen (3)
aufsetzen
2. Bolzen (3) dünn mit Lagerfett einstreichen
3. Umlenkhebel (4) nach Kennzeichnung einset-
zen
4. Bolzen (3) nach Kennzeichnung einsetzen
5. SL-Sicherung (1) einfedern
Einbauvorbereitung Bremsmechanik
1. Vor Einbau, Umlenkhebel (4) so ausrichten,
dass Aussparung (1) in Anschlagbolzen (2)
Federzylinder (3) liegt
