AL-KO 161-VB-2 Optima Servicehandbuch Seite 39

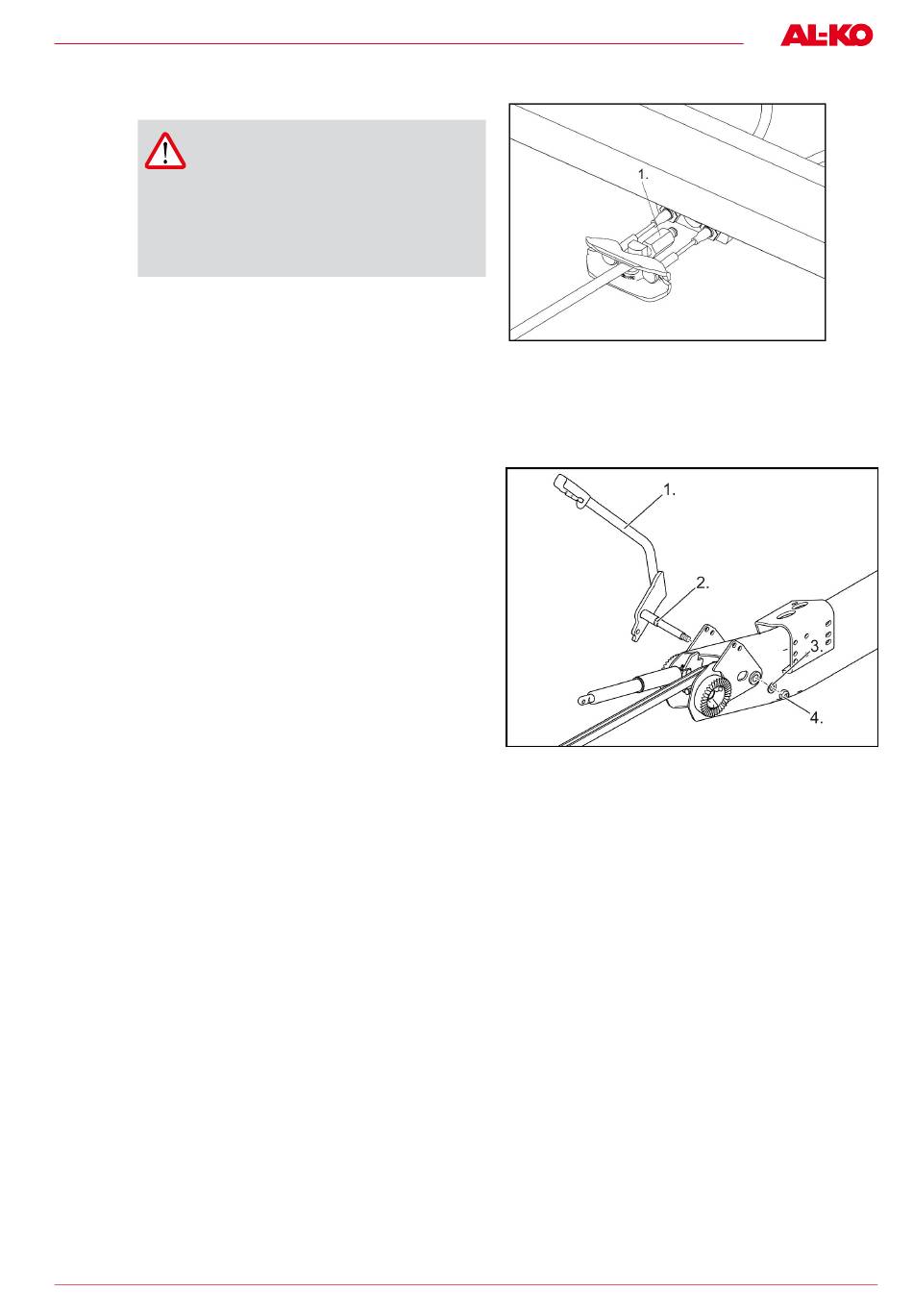

Handbremshebel aus- und einbauen
Bremsgestänge entlasten
ACHTUNG!
Verletzungsgefahr durch hochschla-
gen des Handbremshebels!
Betätigen Sie den Hebel erst, nachdem
sie das Bremsgestänge angeschlossen
haben!
1. Handbremshebel vorsichtig öffnen bis der
Federspeicher komplett entlastet ist
2. Einbauposition Bremsgestänge und Sechskant-
mutter (1) kennzeichnen
3. Bremsgestänge gegenhalten
4. Sechskantmutter (1) soweit abschrauben, dass
Bremsgestänge entlastet ist
Handbremshebel ausbauen
1. Handbremshebel vorsichtig öffnen bis dieser
senkrecht nach oben steht und der Federspei-
cher komplett entlastet ist
2. Position für späteren Einbau markieren
3. Handbremshebel (1) gegenhalten
4. Sechskantmutter (4) mit Ratsche und Steck-
schlüsseleinsatz abschrauben
5. Unterlegscheibe (3) abnehmen
6. Welle Handbremshebel (1) mit Rundmaterial
(gleicher Durchmesser wie Welle Handbrems-
hebel) herausdrücken, ggf. ausschlagen
7. Vierkant (2) reinigen
695 049_a 39
