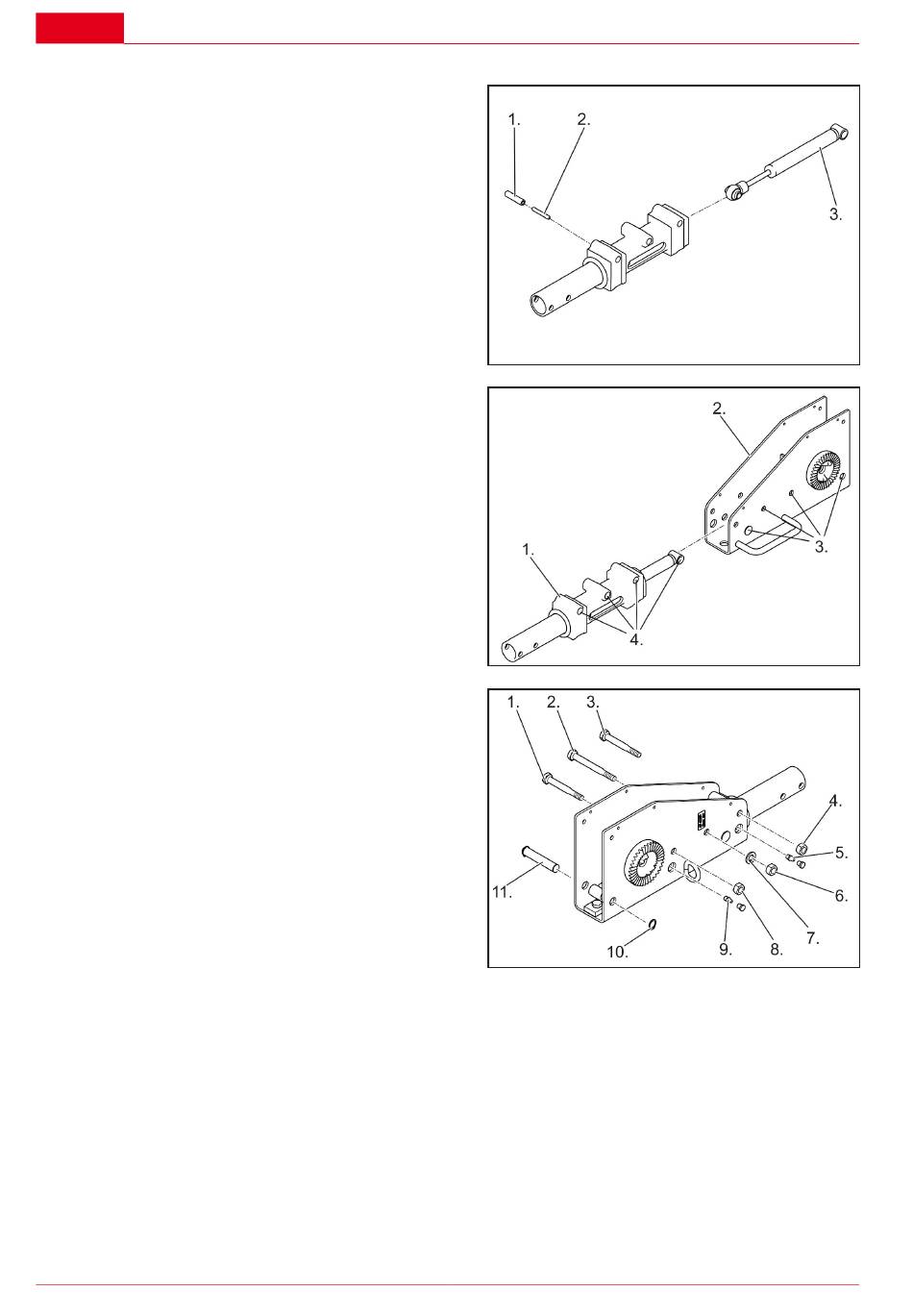

Stoßdämpfer einbauen
1. Stoßdämpfer(3) einsetzen
2. Neue Spannstifte (1) und (2) mit Handhammer
und Durchschlag einschlagen
Zugrohrlager einbauen
1. Zugrohrlager (1) in Profil (2) einsetzen
2. Befestigungsbohrungen (3) und (4) zueinander
ausrichten
Zugrohrlager befestigen
1. Neue Sechskantschrauben (1), (2) und (3) ein-
setzen
2. Neue selbstsichernde Sechskantmuttern (4)
und (8) aufschrauben
3. Scheibe (7) aufsetzen und neue Sechskantmut-
ter (6) aufschrauben
4. Bolzen (11) mit einsetzen, ggf. mit Weichham-
mer einschlagen
5. Außeneinsprengring (10) mit Außeneinspreng-
zange einfedern
6. Sechskantschrauben (1), (2) und (3) gegenhal-
ten
7. Sechskantmuttern (4), (6) und (8) mit Drehmo-
mentschlüssel und passenden Steckschlüssel-
einsatz anziehen, siehe Anzugsdrehmomente
8. Schmiernippel (5) und (9) einschrauben und
anziehen
9. Schutzkappen Schmiernippel (5) und (9) aufset-
zen
Abschließende Arbeiten
1. Auflaufeinrichtung einbauen
