AL-KO 161-VB-2 Optima Servicehandbuch Seite 44

de

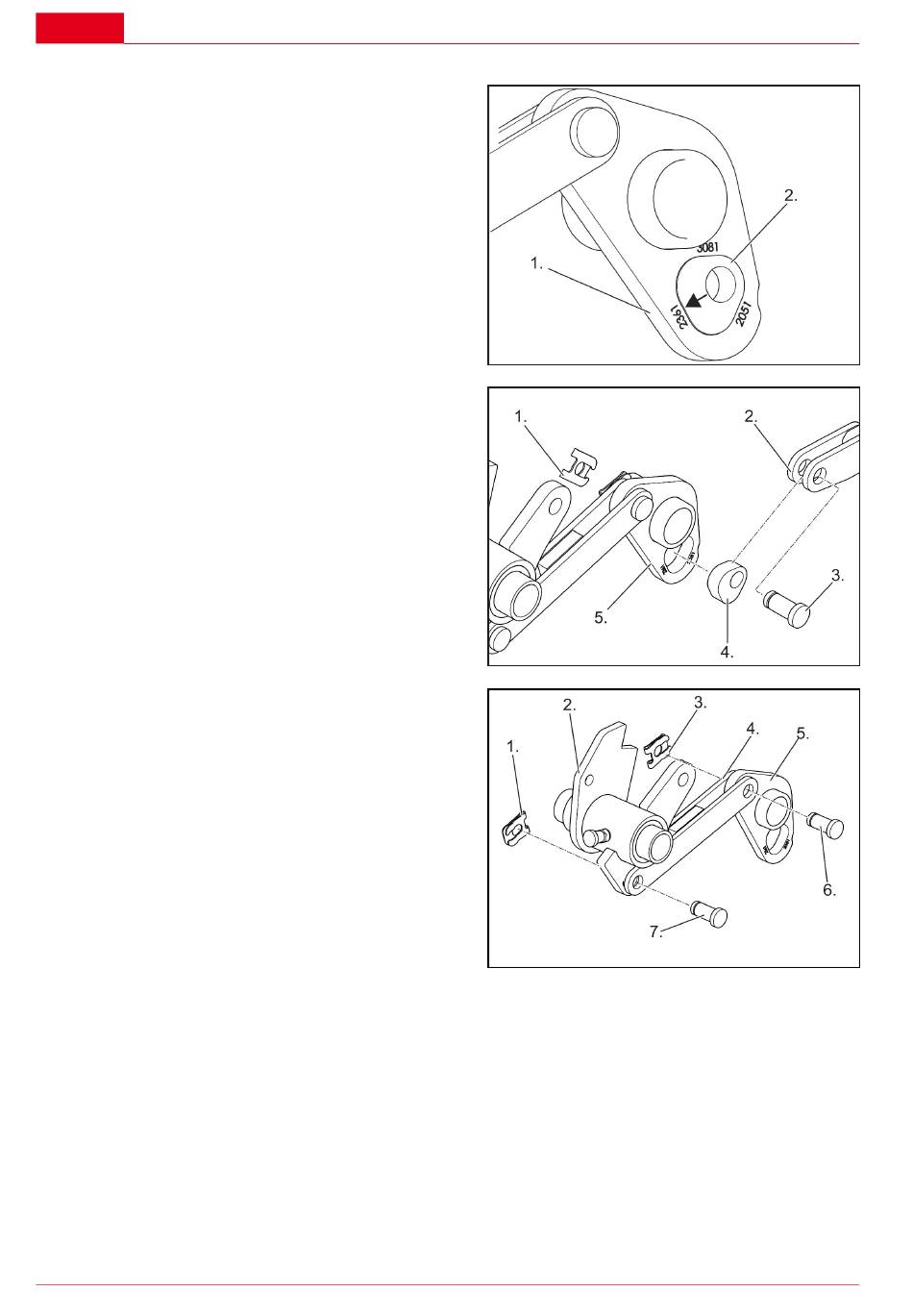

Ausbauhinweis Bremsgestänge
1. Vor Abbau des Bremsgestänges Umlenkhebel
(1) und Einbauposition Segment (2) zueinander
kennzeichnen.
Bremsgestänge abbauen
1. Einbauposition Bolzen (3), Segment (4) Zwi-
schenhebel (5) und Bremsgestänge mit Verbin-
dungsgliedern (2) kennzeichnen
2. SL-Sicherung (1) ausfedern
3. Bolzen (3) mit Handhammer und Durchschlag
ausschlagen
4. Segment (4) aus Umlenkhebel (5) herausneh-
men
5. Bremsgestänge (2) freilegen
Umlenkung zerlegen
1. Einbauposition Umlenkhebel (2) zu Parallelge-
stänge (4) und Druckstange (5) kennzeichnen
2. Einbauposition Bolzen (6) und (7) kennzeichnen
3. SL-Sicherungen (1) und (3) ausfedern
4. Bolzen (6) und (7) mit Handhammer und Durch-
schlag ausschlagen
5. Umlenkhebel (5) aus Druckstange (4) heraus-
nehmen
6. Druckstange (4) abnehmen
44
Zugeinrichtung Typ:
Zugeinrichtung VB-2 Optima
