AL-KO 161-VB-2 Optima Servicehandbuch Seite 25

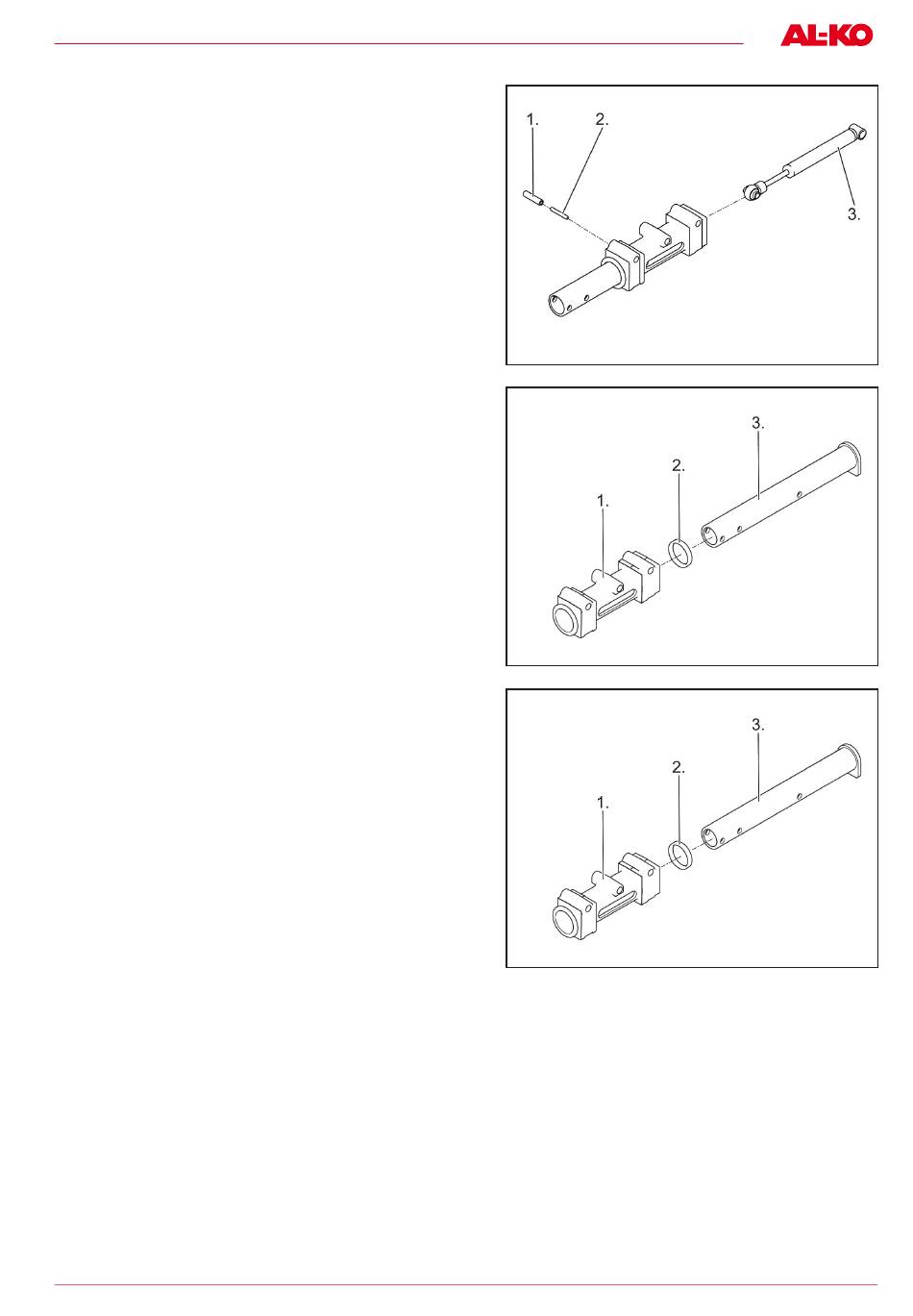

Zugrohrlagerung aus- und einbauen
Stoßdämpfer ausbauen
1. Zustand und Verschleiß der Stoßdämpfer (3)
prüfen
2. Gegebenenfalls defekten Stoßdämpfer (3)
erneuern
3. Spannstifte (1) und (2) mit Handhammer und
Durchschlag ausschlagen
4. Stoßdämpfer (3) herausnehmen
Zugrohr / Dämpfungsgummi ausbauen
1. Zugrohr (3) aus Lagerkartusche (1) herauszie-
hen
2. Zustand und Verschleiß Zugrohr (3) und Lager-
kartusche (1) prüfen
3. Bei Verschleißmerkmalen Zugrohr (3) und
Lagerkartusche (1) erneuern
4. Dämpfungsgummi (2) abziehen
5. Zustand und Verschleiß der Gummifeder (2)
prüfen
6. Defektes Dämpfungsgummi (2) erneuern
Zugrohr / Dämpfungsgummi einbauen
1. Dämpfungsgummi (2) in Lagerkartusche (1) ein-
setzen
2. Zugrohr (3) dünn mit Lagerfett einstreichen
3. Zugrohr (3) in Lagerkartusche (1) einsetzen
695 049_a 25
