Technische Daten
Befestigungsmutter Zugrohrlagerung Auflaufeinrichtung 351 VB-2
Befestigungsmutter Zugrohrlagerung Auflaufeinrichtung 251 VB-2
Befestigungsmutter Zugrohrlagerung Auflaufeinrichtung 161 VB-2
Benötigtes Werkzeug
Handhammer
Durchschlag
Ratsche
Steckschlüsseleinsatz
Gabel-Ringschlüssel
Drehmomentschlüssel
Weichhammer (Kunststoff / Weichmetall)

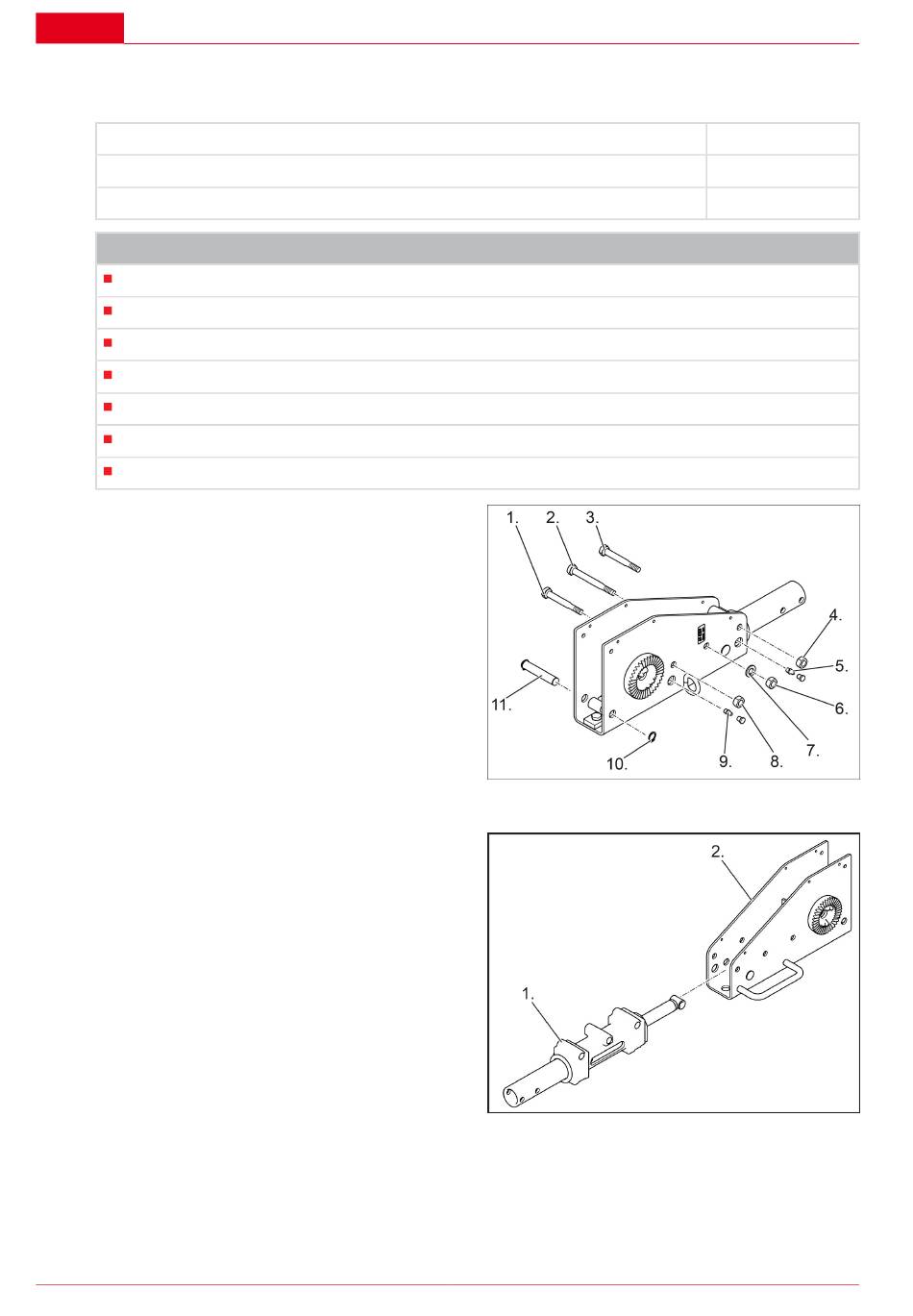

Befestigung Zugrohrlager ausbauen
1. Sechskantschrauben (1), (2) und (3) gegenhal-
ten
2. Sechskantmuttern (4) und (8) abschrauben
3. Sechskantmutter (6) abschrauben und Scheibe
(7) abnehmen
4. Außeneinsprengring (10) mit Außeneinspreng-
zange ausfedern
5. Bolzen (11) mit Handhammer und Durchschlag
ausschlagen
6. Schutzkappen Schmiernippel (5) und (9) abzie-
hen und Schmiernippel (5) und (9) heraus-
schrauben
Zugrohrlager ausbauen
1. Lagerkartusche (1) aus Gehäuse (2) herauszie-
hen
24
Zugeinrichtung Typ:
M16
M12
M12
Zugeinrichtung VB-2 Optima
