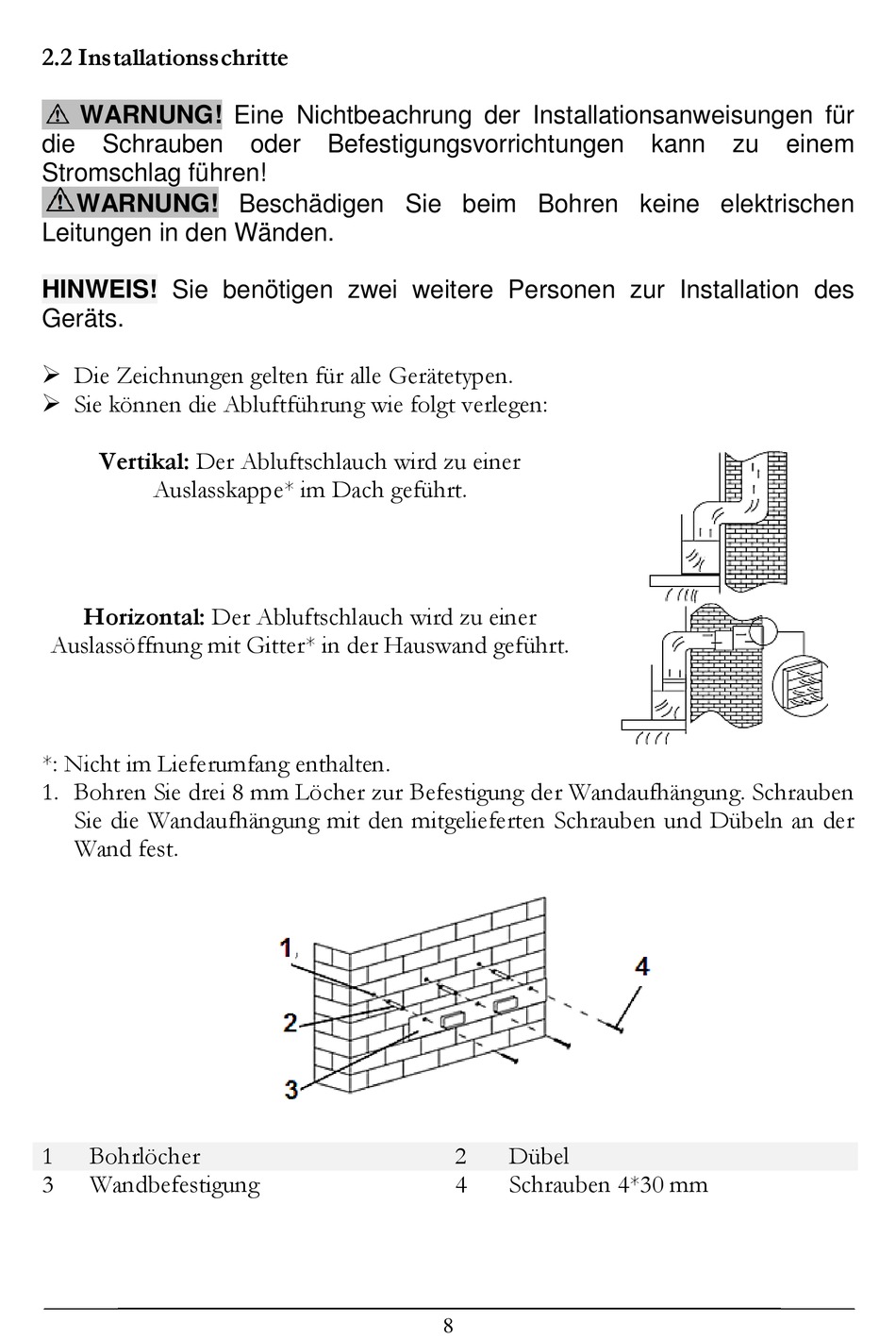

2.2 Installationsschritte

WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für
die Schrauben
Stromschlag führen!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen
Leitungen in den Wänden.
HINWEIS! Sie benötigen zwei weitere Personen zur Installation des
Geräts.
 Die Zeichnungen gelten für alle Gerätetypen.
 Sie können die Abluftführung wie folgt verlegen:
Vertikal: Der Abluftschlauch wird zu einer
Auslasskappe* im Dach geführt.
Horizontal: Der Abluftschlauch wird zu einer
Auslassöffnung mit Gitter* in der Hauswand geführt.
*: Nicht im Lieferumfang enthalten.
1. Bohren Sie drei 8 mm Löcher zur Befestigung der Wandaufhängung. Schrauben
Sie die Wandaufhängung mit den mitgelieferten Schrauben und Dübeln an der
Wand fest.
1 Bohrlöcher
3 Wandbefestigung
oder Befestigungsvorrichtungen
2 Dübel
4 Schrauben 4*30 mm
8
kann zu einem
