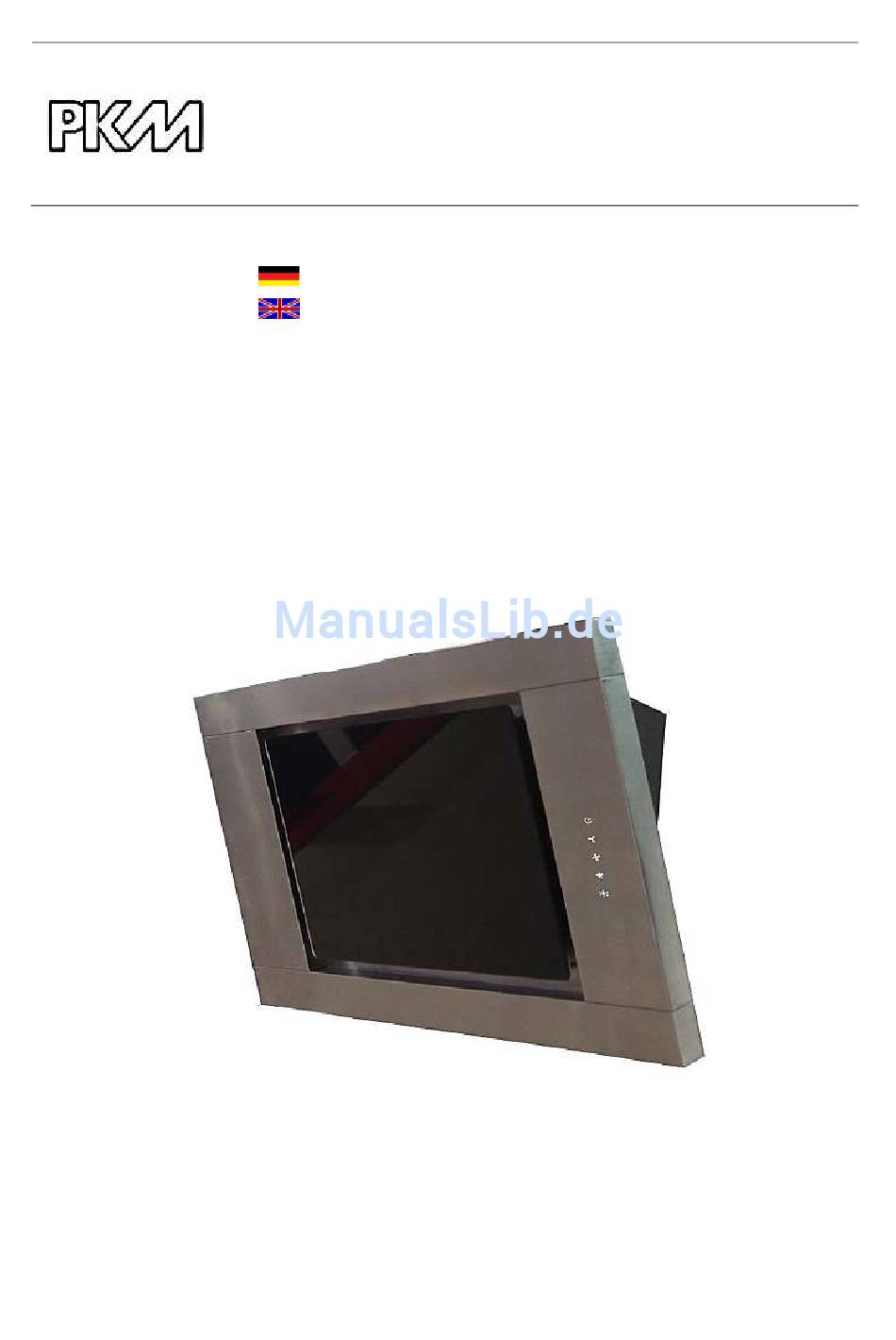

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood 9085Z Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. 1. Sicherheitshinweise Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. -
Seite 4: Das Netzanschlusskabel Darf Nur Durch Eine Qualifizierte Fachkraft
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen. GEFAHR! 1. - Seite 5 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden. 4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
-
Seite 6: Installation
VORSICHT! 1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird. 2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen. -
Seite 7: Installationsschritte
) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter ATEN Absaugleistung zu rechnen ist. 6. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120 7. - Seite 8 Horizontal: Der Abluftschlauch wird zu einer Auslassöffnung mit Gitter* in der Hauswand geführt. *: Nicht im Lieferumfang enthalten. 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Wandaufhängung. Schrauben Sie die Wandaufhängung mit den mitgelieferten Schrauben und Dübeln an der Wand fest.
- Seite 9 3. Hängen Sie die Haube auf die Wandbefestigung. 4. Setzen Sie den oberen Kamin in den unteren Kamin ein. Ziehen Sie den oberen Kamin nach oben aus. Richten Sie den Kamin entsprechend seiner gewünschten Höhe aus. 5. Wenn Sie die gewünschte Höhe erreicht haben, hängen Sie die Befestigungslöcher in die Befestigungsschrauben, wie unten dargestellt.
- Seite 10 6. Verwenden Sie zwei 4*8 mm Schrauben, um die Kaminteile zu verbinden. Ziehen Sie die Schrauben zu fest, damit der obere Kamin nach Montage ausziehbar bleibt Unterer Kamin Oberer Kamin Untere Kaminklammer 7. Fixieren Sie den oberen Kamin mit der oberen Kaminklammer an der Wand. 8.
-
Seite 11: Bedienfeld
Kohlefilter Vor Montage Netzstecker ziehen! Nur im Umluftbetrieb verwenden. Bestellen Sie den Kohlefilter unter www.pkm-online.de 3. Bedienfeld An/Aus. Langsame Geschwindigkeit; geeignet für Kochvorgänge, die wenig Dampf erzeugen. Mittlere Geschwindigkeit; geeignet für normale Kochvorgänge. Hohe Geschwindigkeit; geeignet für Kochvorgänge, die große Mengen an Rauch und Dampf erzeugen. -
Seite 12: Reinigung/Pflege
HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung. VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab. 4. -
Seite 13: Aluminiumfilter
8. Benutzen Sie keine Scheuermittel. 9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR! Fettfilter Aluminiumfilter Aluminiumfüssen nicht ersetzt werden. Einmal pro Monat von Hand oder in der Spülmaschine (30 ) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen keine Scheuermittel! Benutzen keine alkalischen Spülmaschinenreiniger (ph größer 7). -
Seite 14: Problembehandlung
Erforderlicher Minimalabstand Oberflächen Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender Teile und Brandrisiken. --- m = 0,45 m Vermeidung unangemessen heißwerdender Teile, Brandrisiken und einer Strahlenbelastung durch UV-Strahlung dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden. Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. - Seite 15 Haube nicht richtig befestigt. Haube richtig befestigen. Ungenügende Abzugsleistung. Abstand Haube-Kochfeld zu groß. Haube tiefer hängen. Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster schließen. Türen und/oder Fenster. Gerät ist instabil. Befestigungsbügel/-schrauben nicht ...
-
Seite 16: Technische Daten
6. Technische Daten Geräteart Dunstabzugshaube Material Edelstahl, Glas Einbaubreite in cm 80,00 Touch Control Umluftbetrieb/Abluftbetrieb* Jährlicher Energieverbrauch (AEC 66,0 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE 22,0 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 21,3 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 77,2 % Fettabscheidegradklasse Luftstrom ** 361 m... -
Seite 17: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 18: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Seite 19 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
-
Seite 20: Safety Instructions
1. Safety instructions Read the safety instructions carefully before you operate the appliance for the first time. All information included in those pages serve for the protection of the operator. If you ignore the safety instructions, you will endanger your health and life. - Seite 21 (e.g. coal furnace), ensure there is sufficient air supply in the room where the appliance is installed in. Always consult your local chimney-sweep master. When you operate the appliance in recirculating mode, you can simultaneously run room-air dependent fireplaces. 5. If gas is set free in your home: ...
- Seite 22 FIRE! Clean or replace the filters regularly. 13. Disconnect the appliance from the mains before cleaning and maintenance. 14. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 15. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards...
-
Seite 23: Installation
2. Installation WARNING! Do not lead the exhaust air into a chimney which is used for extracting exhaust air of appliances operated by gas or other combustibles. 2. For extracting the exhaust air always observe the current legal regulations. 3. The diameter of the exhaust hose must meet the diameter of the connecting ring. - Seite 24 You can lay the exhaust hose as follows: Vertically: Lay the exhaust hose to a roof cap*. Horizontally: Lay the exhaust hose to an exhaust outlet equipped with an air grille*. *: Not included in delivery. 1. Drill three 8 mm holes to fix the suspension device. Tighten the suspending bracket using the supplied screws and dowels on the wall.
- Seite 25 3. Suspend the hood on the suspending bracket. 4. Put the upper chimney into the lower chimney. Pull out the upper chimney. Adjust the upper chimney relevant to the height you desire. 5. When you have reached your desired height, hang the fixing holes to the fixing screws as described on the drawing below.
- Seite 26 6. Do not tighten the screws too firmly so the upper chimney will stay telescopic after installation. Lower chimney Upper chimney Lower chimney bracket 7. Fix the upper chimney on the wall using the upper chimney bracket. 8. Insert the grease filters and connect the appliance to the mains ...
-
Seite 27: Control Panel
Unplug the appliance before installing the carbon filter. For recirculating mode only. open close You can order the carbon filter at www.pkm-online.de 3. Control panel On/off. Low speed; suitable for cooking which does not emit much steam/smoke. Medium speed; suitable for standard cooking. -
Seite 28: Cleaning/Maintenance
NOTICE! Only switch on the lights while the appliance is operating. Do not switch on the lights to lighten the room. 4. Cleaning/maintenance WARNING! Disconnect the appliance from the mains before you clean or maintain it. Ignoring the cleaning and maintenance instructions will cause an increased risk of fire. - Seite 29 blocked with food debris do not carry a guarantee. Dry the filters properly before you reinstall them. WARNING! There is RISK OF FIRE when cleaning is not carried out according to these instructions! Replacing of the illuminant Do not touch the illuminant with your hands. The sweat on your fingers will reduce the operating time of your new illuminant.
-
Seite 30: Trouble Shooting
Carbon filters Conventional carbon filters cannot be cleaned. The capacity of these filters is limited. You can use such filters for about 3-6 months. Replace a depleted filter. Find further information on the filter packaging. 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all. -
Seite 31: Technical Data
If the hood does not work properly and/or you can hear increased operating noise, check the schedule below: Incorrect dimension of the air duct. Obstruction in the air duct. The diameter of the air duct from hood to wall-box inclusive should be 120 mm;... -
Seite 32: Waste Management
Power consumption off (P 0.00 W Power consumption standby (P 0.48 W Power consumption lighting system (W 3 W (2*1.5 W/LED) Connected load 213 W Voltage/frequency AC 220-240V/50Hz Grease filter/material/dishwasher-proof aluminium Carbon filter *** 2*CF 110 Exhaust hose (2 m PVG) ... -
Seite 33: Guarantee Conditions
8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication. -
Seite 34: Technische Zeichnung
A. Technische Zeichnung/technical drawing Abmessungen in mm. Dimensions in mm. -
Seite 35: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 16.06.2015 06/16/2015 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
