Pkm 9080 Bedienungsanleitung

Dunstabzugshaube
Vorschau ausblenden Andere Handbücher für 9080:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Instruction Manual
Dunstabzugshaube
Cooker Hood
9080
www.pkm-online.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pkm 9080

Inhaltszusammenfassung für Pkm 9080

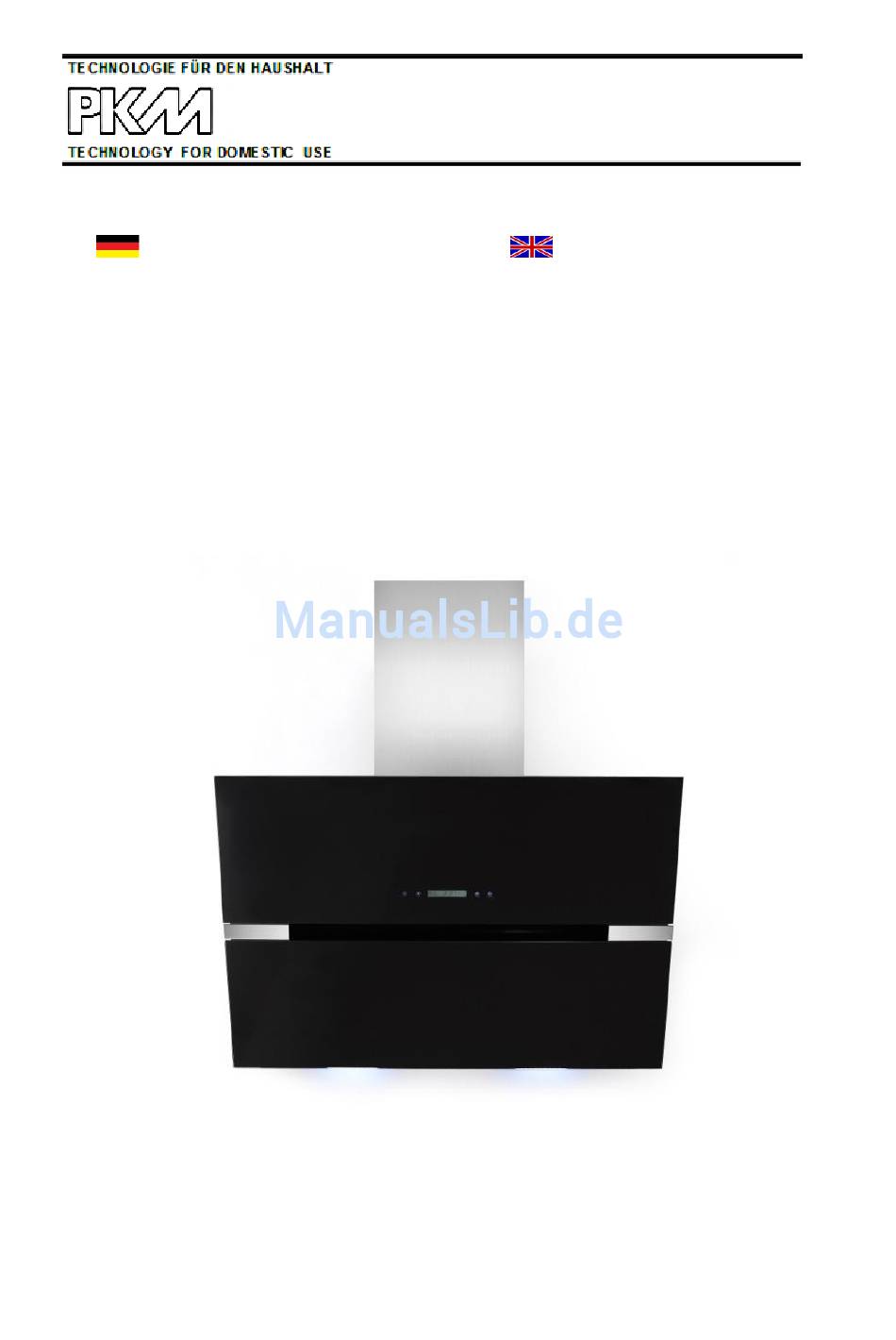

  • Seite 1 Bedienungsanleitung Instruction Manual Dunstabzugshaube Cooker Hood 9080 www.pkm-online.de...

  • Seite 2: Inhaltsverzeichnis

    INHALT English language on page 25ff. KAPITEL THEMA SEITE Vorwort Erklärung der Signalwörter Sicherheits- und Warnhinweise Aufbau und Anschluss Bedienfeld Reinigung und Pflege Problembehandlung Technische Daten Entsorgung Garantiebedingungen Technische Änderungen bzw. Druckfehler bleiben vorbehalten.. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen. EG - Konformitätserklärung ...

  • Seite 3: Vorwort

    1. VORWORT Sehr geehrte Kundin/ sehr geehrter Kunde! Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft. Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an.

  • Seite 4: Erklärung Der Signalwörter

    2. ERKLÄRUNG DER SIGNALWÖRTER Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter GEFAHR! verweist auf eine WARNUNG! verweist auf eine Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare abgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat.

  • Seite 5: Transport Und Handhabung

    Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Seite 6: Maßnahmen Für Einen Sicheren Betrieb

    Maßnahmen für einen sicheren Betrieb 1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden. 2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert.

  • Seite 7: Abschließende Sicherheitsanweisungen

    Raum zurück geleitet. 3. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich. Abschließende Sicherheitsanweisungen 1. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt. 2. Kinder dürfen niemals mit dem Gerät spielen. 3. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden. 4.

  • Seite 8: Abluftleitung - Allgemeine Angaben

    3. ,Die Dunstabzugshaube ist in der Regel für den Gebrauch im Abluftbetrieb vorgerüstet. 4. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Der Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar. Abluftleitung - allgemeine Angaben 1.

  • Seite 9: Montage Der Haube

    Montage der Haube Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und Kochstelle ein. Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung, damit später kein Staub oder Schutt eingesaugt wird. Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw. im selben Schacht verlaufen.
  • Seite 10 1. Halten Sie die Aufhängevorrichtung für die Haube an die Wand. Achten Sie hierbei darauf, eine Position zu wählen, die den Abmessungen des Abluftkamins entspricht. 2. Markieren Sie die Bohrungen mit einem Bleistift. 3. Bohren Sie nun die Löcher und befestigen Sie die Aufhängevorrichtung mit den Dübeln und Schrauben.

  • Seite 11: Montage Des Abluftschlauchs Bei Modellen Mit Vormontierter Austrittsweiche

    werden. Bitte beachten Sie jedoch, dass der Schlauch immer senkrecht nach oben abgeführt wird bzw. die Schlauchbiegung einen Winkel von 120° nicht überschreitet, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß...

  • Seite 12: Elektrischer Anschluss

    Bei Betrieb mit Abluft müssen die beigelegten Schutzklappen (Halbmonde) eingesetzt werden. Die Klappen schützen den Motor generell vor Außenluft sowie unkontrollierter Zugluft von außen. Je nach Modell kann der untere Kamin mit Schrauben befestigt werden. Elektrischer Anschluss WARNUNG! Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel.
  • Seite 13 qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Benutzen Sie ausschließlich Original-Ersatzteile. Kohlefilter 1. Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung. 2.

  • Seite 14: Bedienfeld

    5. BEDIENTAFEL Schaltet das Gerät ein oder aus. einmaliges Drücken: niedrigste Leistungsstufe. zweimaliges Drücken: mittlere Leistungsstufe. dreimaliges Drücken: höchste Leistungsstufe. ein viertes Drücken setzt das Gerät wieder auf die niedrigste Leistungsstufe zurück. Schaltet das Licht ein oder aus. Aktiviert die Timer-Funktion. Wenn Sie das Gerät wieder einschalten, läuft dieses in der zuletzt verwendeten Leistungsstufe.

  • Seite 15: Die Timer-Funktion

    Die Timer-Funktion 1. Sie können eine gewünschte Betriebsdauer voreinstellen, wenn das Gerät in Betrieb ist. 2. Sie können den Timer auf eine Zeit von 5-60 Minuten einstellen. Nach Ablauf dieser Zeit schaltet sich das Gerät ab. 3. Drücken Sie zum Einstellen der gewünschten Zeit einmal den T -Sensor.

  • Seite 16: Reinigung Und Pflege

    6. REINIGUNG UND PFLEGE Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts. Trennen Sie das Gerät vor allen Wartungs- und WARNUNG! Reinigungsarbeiten von der Stromversorgung. 1.

  • Seite 17: Austausch Des Leuchtmittels - Led

    Kohlefilter Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3- 6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. Austausch des Leuchtmittels - LED 1.

  • Seite 18: Austausch Des Netzanschlusskabels

    Wir weisen ausdrücklich darauf hin, dass die Leuchtmittel sowie alle Filter (Alu- Filter, Fettfilter, Filtermatten und Kohlefilter) nicht der Garantie unterliegen! Austausch des Netzanschlusskabels GEFAHR! Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden. 7. PROBLEMBEHANDLUNG FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht.
  • Seite 19 Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen: unzureichende Größe der Abluftleitung. eine Verstopfung in der Abluftleitung. der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 150 mm betragen, da ansonsten die Leistung des Motors beeinträchtigt werden kann.

  • Seite 20: Technische Daten

    8. TECHNISCHE DATEN 2*40 cm Kamin Geräteart Dunstabzugshaube Material Edelstahl, Glas Maximale Luftumwälzung in Betrieb Abluft 700 m Einbaubreite 90 cm Wandmontage / Unterbau / Deckenmontage  Touch control  Display / Nachlaufautomatik   Teleskopkamin ausziehbar von bis 40 - 78 cm Gesamthöhe durch Teleskopkamin 140,00 cm Umluftbetrieb/ Abluftbetrieb...

  • Seite 21: Entsorgung

    9. ENTSORGUNG Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde. Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen. Die im Gerät verwendeten Materialien sind recycelbar und mit entsprechenden Informationen versehen.

  • Seite 22: Sicheres Entsorgen

    Entsorgungseinrichtungen. 10. GARANTIEBEDINGUNGEN Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
  • Seite 23 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
  • Seite 24 nicht abschließend bei Brand oder Explosion. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Sofern sich ein Produktfehler als durch diese Garantie nicht gedeckt erweist, hat Käufer die Kosten, die bei der Untersuchung des Geräts entstehen einschließlich etwaiger Arbeitskosten, zu tragen.
