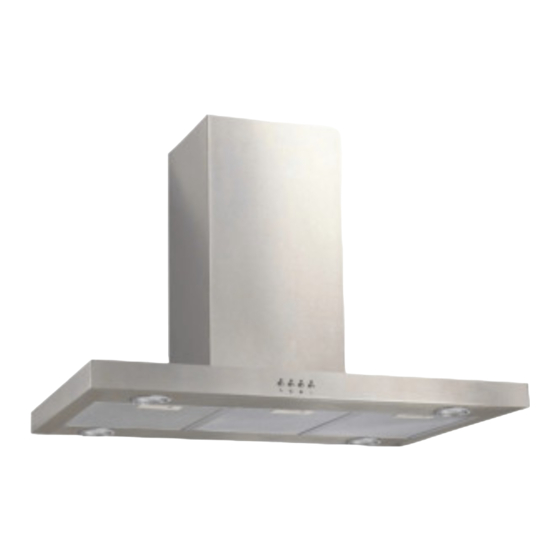

Insel-dunstabzugshaube
Vorschau ausblenden Andere Handbücher für 8099 IS:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Bedienungsanleitung
Instruction Manual
Insel-Dunstabzugshaube
Island Hood
PKM 8099 IS
PKM 9088 IS
PKM 9089 B IS
PKM 8099 B IS
PKM 9090 IS
(
Abbildung ähnlich / Illustration similar )
Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen.
Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an einem sicheren Ort
www.pkm-online.de
Please read this manual before you activate the appliance for the first time.
Please retain this manual in a safe place for future reference.
Downloaded from
www.Manualslib.com
manuals search engine
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pkm 8099 IS

Inhaltszusammenfassung für Pkm 8099 IS

  • Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Insel-Dunstabzugshaube Island Hood PKM 8099 IS PKM 9088 IS PKM 9089 B IS PKM 8099 B IS PKM 9090 IS Abbildung ähnlich / Illustration similar ) Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen.
  • Seite 2 Zur Erhaltung eines eventuell noch vorhandenen Garantieanspruchs müssen Sie den Defekt unverzüglich nach dessen Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer melden. © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Änderungen vorbehalten / Stand August 2012 Downloaded from www.Manualslib.com...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS KAPITEL THEMA SEITE Vorwort Erklärung der Signalworte Grundlegende Hinweise Hinweise zur Sicherheit und Warnhinweise Aufbau und Anschluss Bedientafel Reinigung und Pflege Problembehandlung Entsorgung Technische Daten Garantiebedingungen Technische Änderungen bzw. Druckfehler bleiben vorbehalten.. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen oder aufbauen.

  • Seite 4: Vorwort

    Ihr PKM-Team EG - Konformitätserklärung (Auszug) nach EN ISO/IEC 17050-1:2004) für folgendes Produkt: PKM Dunstabzugshaube 8099 IS / BIS mit Halogen-Licht PKM Dunstabzugshaube 9088 IS mit Halogen-Licht PKM Dunstabzugshaube 9089 BIS mit Halogen-Licht PKM Dunstabzugshaube 9090 IS mit Halogen-Licht Oben genanntes Produkt entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die...

  • Seite 5: Erklärung Der Signalworte

    2. ERKLÄRUNG DER SIGNALWÖRTER Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter. Lesen Sie auf dieser Seite nach, welche Bedeutung das entsprechende Signalwort hat. GEFAHR verweist eine Gefahrensituation, ,wenn nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur GEFAHR! Folge hat.

  • Seite 6: Grundlegende Hinweise

    3. GRUNDLEGENDE HINWEISE Aufbau Anschluss Ihres neuen Geräts lesen bitte diese Bedienungsanleitung aufmerksam durch. Durch Befolgung darin enthaltenen Anweisungen vermeiden Sie mögliche Bedienungsfehler. Bitte bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.

  • Seite 7: Hinweise Zur Sicherheit Und Warnhinweise

    4. HINWEISE ZUR SICHERHEIT UND WARNHINWEISE Transport und Handhabung HINWEIS! Beachten Sie unbedingt die folgenden Sicherheitshinweise, um Beschädigungen an Ihrem Gerät zu vermeiden. 1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden. 2. Achten Sie darauf, dass sich das Hauptstromkabel nicht hinter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
  • Seite 8 werden. 4. Benutzen Sie kein Verlängerungskabel. Das Gerät darf nach dem Anschluss nicht auf das Stromkabel drücken. 5. Nehmen Sie keine Veränderungen an dem Gerät vor. 6. Wenn das Stromkabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.

  • Seite 9: Maßnahmen Für Einen Sicheren Betrieb

    Maßnahmen für einen sicheren Betrieb 1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden. 2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und/oder im Abluftsystem ablagert.

  • Seite 10: Besondere Maßnahmen Umluftbetrieb

    Besondere Maßnahmen Umluftbetrieb 1. Die angesaugte Luft wird durch einen Kohlefilter ( auch Aktiv-Kohlefilter genannt ) geleitet und im Raum umgewälzt. Der Kohlefilter bindet die durch das Kochen entstehenden Gerüche. 2. Die gefilterte Luft wird durch Luftöffnungen seitlich oder nach oben in den Raum zurück geleitet.

  • Seite 11: Aufbau Und Anschluss

    5. AUFBAU UND ANSCHLUSS Entpacken und Wahl des Standorts WARNUNG! Halten Sie das Verpackungsmaterial ( Polyethylen, Schaumstoffe, etc. ) beim Auspacken fern von Kindern. 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung. 2.

  • Seite 12: Allgemeine Angaben Zur Abluftleitung

    1. Folgen Sie der Nummerierung der Arbeitsschritte und den Zusatzanweisungen. 2. Bei Modellen mit Luftausstoß nach außen wird die Abluft über einen am Verbindungsring angeschlossenen Abluftschlauch nach außen abgesaugt. 3. Der Durchmesser Abluftschlauchs muss Durchmesser Verbindungsrings übereinstimmen. 4. Wenn Sie ein Rückschlagventil benutzen, prüfen Sie, ob dieses nach der Installation des Abluftschlauchs frei öffnen und schließen kann.
  • Seite 13 Abb. 1 HINWEIS! Der Hersteller ist für Störungen, die durch Nichteinhaltung der in dieser Bedienungsleitung aufgeführten Anweisungen und Hinweise entstehen, nicht verantwortlich. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 14 Einbaumaße PKM 8099 IS PKM 8099 B IS Downloaded from www.Manualslib.com manuals search engine...
  • Seite 15 PKM 9088 IS PKM 9089 B IS Downloaded from www.Manualslib.com manuals search engine...
  • Seite 16 PKM 9090 IS Luftstrom Abluft/Decke Downloaded from www.Manualslib.com manuals search engine...
  • Seite 17 Luftstrom Abluft/Wand Luftstrom Umluft Downloaded from www.Manualslib.com manuals search engine...

  • Seite 18: Montage Der Haube

    Montage der Haube 1. Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und Kochstelle ein. 2. Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung, damit später kein Staub oder Schutt eingesaugt wird. 3. Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw. in dem selben Schacht verlaufen.
  • Seite 19 12. Berechnen Sie die benötigte Länge der Winkeleisen. Verbinden Sie die Winkeleisen mit 16 großen Flachschrauben des Typs M4*10 und M4 Muttern mit Dichtung. Die Überlappungslänge der Winkeleisen darf nicht weniger als 100 mm betragen. 13. Führen Sie das Verlängerungsrohr durch das 170 mm Loch und führen Sie es nach außen ( Bild 3 ).
  • Seite 20  . Bei Bedarf kann ein Abluftschlauch mit. Adapter mit Rückschlagventil ( nur bei bestimmten Modellen im Lieferumfang enthalten) am Gerät angebracht werden. Hierzu wird der Adapter mit 4 Schrauben über der Öffnung auf der Oberseite des Geräts montiert. Anschließend kann der Abluftschlauch auf den Adapter gesteckt werden.

  • Seite 21: Montage Des Abluftschlauchs Bei Modellen Mit Vormontierter Austrittsweiche

    Montage des Abluftschlauchs bei Modellen mit vormontierter Austrittsweiche Die Aufnahme für den Abluftschlauch ist vormontiert. Bei Betrieb mit Abluft müssen die beigelegten Schutzklappen ( Halbmonde )eingesetzt werden. Die Klappen schützen den Motor generell vor Außenluft sowie unkontrollierter Zugluft von außen. Ansicht mit Teilstück eines Abluftschlauchs Downloaded from www.Manualslib.com...

  • Seite 22: Elektrischer Anschluss

    Je nach Modell kann der untere Kamin mit Schrauben befestigt werden. Elektrischer Anschluss  Betreiben Sie das Gerät nur mit 220V ~ 240V / 50Hz Wechselstrom. Verwenden Sie ausschließlich eine dafür geeignete Steckdose, die sich nahe an Ihrem Gerät befinden muss. ...

  • Seite 23: Geräte Mit Kohlefilter Cf 120

    Kohlefilter 1. Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung. 2. Entfernen Sie die Fettfilter. 3. Die Kohlefilter werden auf beiden Seiten auf den Motor der Haube gesteckt (A). und durch eine Drehbewegung befestigt (B).

  • Seite 24: Wechsel Bei Modellen Mit Acrylfiltern

    Wechsel bei Modellen mit Acrylfiltern Downloaded from www.Manualslib.com manuals search engine...

  • Seite 25: Bedientafel

    6. BEDIENTAFEL Hinweis zu allen Bedientafeln  Die jeweiligen Einstellungen entsprechen einer bestimmten Abzugsleistung Ihres Geräts.  Die entsprechenden Werte entnehmen Sie bitte den in Kapitel 10 enthaltenen Datenblättern.  Die Kennnummer Ihrer Bedientafel entnehmen Sie bitte den in Kapitel 10 enthaltenen Datenblättern.
  • Seite 26 HINWEIS! Drücken Sie nie mehrere Leistungsstärkentasten gleichzeitig. Drücken Sie nie eine weitere Leistungsstärkentaste, wenn das Gerät bereits auf einer eingestellten Stufe arbeitet.  Niedrigste Einstellung  Einmal drücken = Funktion an  Nochmaliges Drücken = Funktion aus  Mittlere Einstellung ...
  • Seite 27 AYD 008  Schaltet den Motor ab.  Niedrigste Einstellung  Mittlere Einstellung  Höchste Einstellung  Licht ein/aus Downloaded from www.Manualslib.com manuals search engine...

  • Seite 28: Einstellen Der Uhrzeit

    AYD 009  Erstes Berühren startet die Haube. Das Gerät läuft nun auf der niedrigsten Stufe.  Zweites Berühren stellt die mittlere Betriebsstärke ein.  Drittes Berühren stellt die höchste Betriebsstärke ein.  Jedes Berühren verringert die Betriebsstärke um den Faktor 1.
  • Seite 29 Anzahl Berühren des Timers Laufzeit des Geräts 5 Minuten 15 Minuten 30 Minuten Abbruch der Timer-Funktion  Sobald Sie eine Laufzeit eingestellt haben, beginnt der Countdown der gewählten Laufzeit. Die verbleibende Laufzeit wird auf dem LED Display angezeigt.  Sobald die voreingestellte Laufzeit erreicht ist, erscheint der Wert 00:00 auf dem LED Display und das Gerät schaltet sich ab.
  • Seite 30  Schaltet das Gerät ein oder aus.  einmaliges Drücken: niedrigste Leistungsstufe.  zweimaliges Drücken: mittlere Leistungsstufe.  dreimaliges Drücken: höchste Leistungsstufe.  ein viertes Drücken setzt das Gerät wieder auf die niedrigste Leistungsstufe zurück.  Schaltet das Licht ein oder aus. ...
  • Seite 31 4. Der höchste einstellbare Wert beträgt 23, der niedrigste einstellbare Wert beträgt 00. 5. Nachdem Sie den gewünschten Wert für die Stunden eingestellt haben, drücken Sie den Timer-Knopf, bis die letzten beiden Zahlen des Displays blinken. 6. Mit der Leistungsstufeneinstellung erhöhen Sie den Wert, mit dem Licht An/Aus Knopf verringern Sie den Wert.
  • Seite 32 1 Licht 0: Licht aus 1: Licht an 2 Leistungsstufen 0: Aus 1: niedrigste Einstellung 2: mittlere Einstellung 3: höchste Einstellung AYD – 020 Einschalten: das Gerät befindet sich im Bereitschafts- Modus, sobald Sie es an die Stromversorgung angeschlossen haben. ...
  • Seite 33 Einschalten: das Gerät befindet sich im Bereitschafts- Modus, sobald Sie es an die Stromversorgung angeschlossen haben.  Erstes Berühren startet die Haube. Das Gerät läuft nun auf der niedrigsten Stufe.  Zweites Berühren stellt die mittlere Betriebsstärke ein.  Drittes Berühren stellt die höchste Betriebsstärke ein. ...

  • Seite 34: Reinigung Und Pflege

    Einschalten: das Gerät befindet sich im Bereitschafts- Modus, sobald Sie es an die Stromversorgung angeschlossen haben. Timer  Wenn der Motor oder das Licht noch an ist: berühren Sie die Timer Taste und das Gerät läuft 5 Minuten, um sich dann automatisch abzuschalten. Leistungsstärke ...

  • Seite 35: Zusatz Reinigung Gerät Mit Edelstahlgehäuse

    6. Der Motor und alle elektrischen Komponenten dürfen nicht mit Wasser in Kontakt kommen. 7. Reinigen Sie das Bedienfeld nicht mit einem nassen Tuch. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt. 8.

  • Seite 36: Ersetzen Der Fettfilter

    Ersetzen der Fettfilter Die Fettfilter müssen periodisch ersetzt werden. Hierfür gelten die folgenden Anleitungen. Filterart Wechselzyklus Acryl-Fettfilter Alle 1 bis 2 Monate, je nach Nutzungsintensität. Metall Müssen nicht ersetzt werden. Einmal pro Monat von Hand oder in der Spülmaschine ( 30 ) reinigen.

  • Seite 37: Problembehandlung

    8. PROBLEMBEHANDLUNG FEHLER MÖGLICHE URSACHE MASSNAHMEN  Gerät arbeitet  Das Gerät  Überprüfen überhaupt nicht. Stromstecker nicht fragliche Steckdose, Steckdose angeschlossen. indem Sie ein anderes  Der Stromstecker ist locker. Gerät ebenda  Die Steckdose wird nicht mit anschließen. Strom versorgt.

  • Seite 38: Entsorgung

     falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.  Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen. ...
  • Seite 39 WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. → → Materialien, die mit dem Symbol gekennzeichnet sind, sind wiederverwertbar.  >PE< = Polyethylen  >PS< = Styropor ...

  • Seite 40: Technische Daten

     Daher gilt auch hier, entsorgen Sie die Verpackungen umweltgerecht.  Nähere Informationen erhalten Sie von Ihrem Händler oder bei Ihrer entsprechenden städtischen Einrichtung. 10. TECHNISCHE DATEN PKM 8099 IS Edelstahl 700m - 60-110 cm Kamin - Halogen BLATT 1 Geräteart...
  • Seite 41 Fettfilter Menge / Material / spülmaschinenfest Aluminium Beleuchtung Menge / Watt / Art 2 * 20 W Halogen Anschlusswert 230 W PKM 9088 IS Edelstahl mit Glasschirm 700m - 60-110 cm Kamin - Halogen BLATT 2 Geräteart Inseldunstabzugshaube Material Edelstahl mit Glasschirm Maximale Luftumwälzung in Betrieb Abluft...
  • Seite 42 PKM 9089 B IS Edelstahl mit Glasschirm 700m - 60-110 cm Kamin - Halogen mit/ohne Kohlefilter (je nach Modell) Änderungen zu Datenblatt 2 BLATT 2a Gesamthöhe durch Teleskopkamin 115,00 cm Abmessungen Gerät H/B/T in cm 55,00-104,50 90,00 50,00 Gewicht netto / brutto in kg...

  • Seite 43: Garantiebedingungen

    Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern. Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher das Gerät gekauft hat;...
  • Seite 44 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei 1.
  • Seite 84 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE www.pkm-online.de Stand:28.01.2013 Updated: 01/28/2013 Downloaded from www.Manualslib.com manuals search engine...
