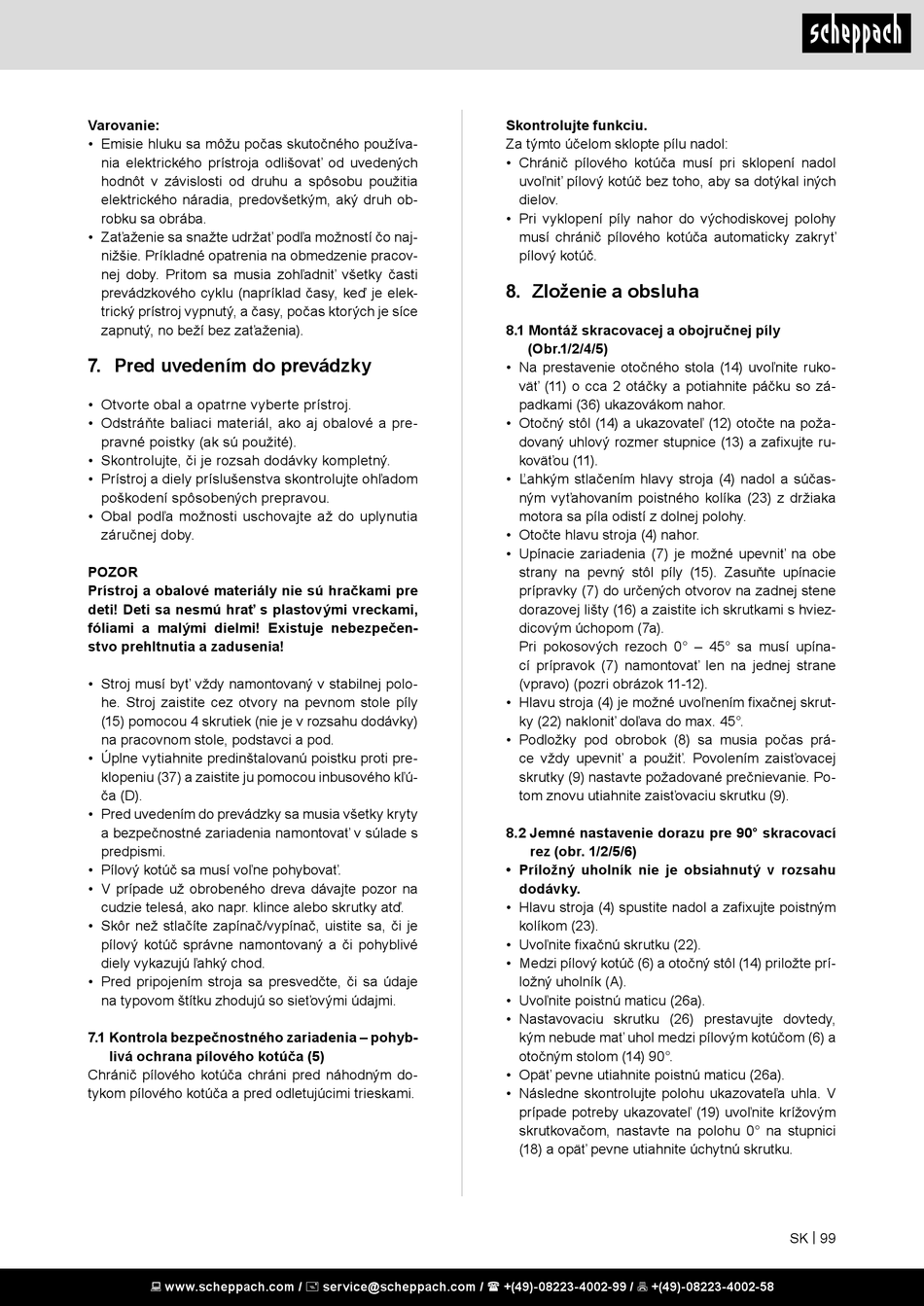

Varovanie:
• Emisie hluku sa môžu počas skutočného používa-
nia elektrického prístroja odlišovať od uvedených
hodnôt v závislosti od druhu a spôsobu použitia
elektrického náradia, predovšetkým, aký druh ob-
robku sa obrába.
• Zaťaženie sa snažte udržať podľa možností čo naj-
nižšie. Príkladné opatrenia na obmedzenie pracov-
nej doby. Pritom sa musia zohľadniť všetky časti
prevádzkového cyklu (napríklad časy, keď je elek-
trický prístroj vypnutý, a časy, počas ktorých je síce
zapnutý, no beží bez zaťaženia).
7. Pred uvedením do prevádzky
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
POZOR
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Existuje nebezpečen-
stvo prehltnutia a zadusenia!
• Stroj musí byť vždy namontovaný v stabilnej polo-
he. Stroj zaistite cez otvory na pevnom stole píly
(15) pomocou 4 skrutiek (nie je v rozsahu dodávky)
na pracovnom stole, podstavci a pod.
• Úplne vytiahnite predinštalovanú poistku proti pre-
klopeniu (37) a zaistite ju pomocou inbusového kľú-
ča (D).
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné zariadenia namontovať v súlade s
predpismi.
• Pílový kotúč sa musí voľne pohybovať.
• V prípade už obrobeného dreva dávajte pozor na
cudzie telesá, ako napr. klince alebo skrutky atď.
• Skôr než stlačíte zapínač/vypínač, uistite sa, či je
pílový kotúč správne namontovaný a či pohyblivé
diely vykazujú ľahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje
na typovom štítku zhodujú so sieťovými údajmi.
7.1 Kontrola bezpečnostného zariadenia – pohyb-
livá ochrana pílového kotúča (5)
Chránič pílového kotúča chráni pred náhodným do-
tykom pílového kotúča a pred odletujúcimi trieskami.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Skontrolujte funkciu.
Za týmto účelom sklopte pílu nadol:
• Chránič pílového kotúča musí pri sklopení nadol
uvoľniť pílový kotúč bez toho, aby sa dotýkal iných
dielov.
• Pri vyklopení píly nahor do východiskovej polohy
musí chránič pílového kotúča automaticky zakryť
pílový kotúč.
8. Zloženie a obsluha
8.1 Montáž skracovacej a obojručnej píly
(Obr.1/2/4/5)
• Na prestavenie otočného stola (14) uvoľnite ruko-
väť (11) o cca 2 otáčky a potiahnite páčku so zá-
padkami (36) ukazovákom nahor.
• Otočný stôl (14) a ukazovateľ (12) otočte na poža-
dovaný uhlový rozmer stupnice (13) a zafixujte ru-
koväťou (11).
• Ľahkým stlačením hlavy stroja (4) nadol a súčas-
ným vyťahovaním poistného kolíka (23) z držiaka
motora sa píla odistí z dolnej polohy.
• Otočte hlavu stroja (4) nahor.
• Upínacie zariadenia (7) je možné upevniť na obe
strany na pevný stôl píly (15). Zasuňte upínacie
prípravky (7) do určených otvorov na zadnej stene
dorazovej lišty (16) a zaistite ich skrutkami s hviez-
dicovým úchopom (7a).
Pri pokosových rezoch 0° – 45° sa musí upína-
cí prípravok (7) namontovať len na jednej strane
(vpravo) (pozri obrázok 11­12).
• Hlavu stroja (4) je možné uvoľnením fixačnej skrut-
ky (22) nakloniť doľava do max. 45°.
• Podložky pod obrobok (8) sa musia počas prá-
ce vždy upevniť a použiť. Povolením zaisťovacej
skrutky (9) nastavte požadované prečnievanie. Po-
tom znovu utiahnite zaisťovaciu skrutku (9).
8.2 Jemné nastavenie dorazu pre 90° skracovací
rez (obr. 1/2/5/6)
• Príložný uholník nie je obsiahnutý v rozsahu
dodávky.
• Hlavu stroja (4) spustite nadol a zafixujte poistným
kolíkom (23).
• Uvoľnite fixačnú skrutku (22).
• Medzi pílový kotúč (6) a otočný stôl (14) priložte prí-
ložný uholník (A).
• Uvoľnite poistnú maticu (26a).
• Nastavovaciu skrutku (26) prestavujte dovtedy,
kým nebude mať uhol medzi pílovým kotúčom (6) a
otočným stolom (14) 90°.
• Opäť pevne utiahnite poistnú maticu (26a).
• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (19) uvoľnite krížovým
skrutkovačom, nastavte na polohu 0° na stupnici
(18) a opäť pevne utiahnite úchytnú skrutku.
SK | 99
