SENDER T10J

4.1

BEDIENELEMENTE

Der T10J Sender ist komplett mit allen Bedienelementen aus-
gestattet. Neben den vier Steuerknüppelgebern, steht ein Pro-
portionalgeber (VR) zur Verfügung. Außerdem sind insgesamt
acht Schalter bzw. Taster ('A' bis 'H') installiert.
Die Monitor LED signalisiert, dass der Sender eingeschaltet ist
und meldet durch Blinken wenn ein anderer Flugzustand als
"Normal" eingeschaltet ist. Über die blaue LED wird die HF-
Signal-Abstrahlung angezeigt.
Das große Grafik-LC-Display stellt alle notwendigen Informa-
tionen zur Verfügung. Der Dialog mit dem Sender erfolgt über
den Cursor und die Tasten +, - und END, mit welchen die Ein-
stellungen von Modelldaten durchgeführt werden.
Monitor (LED)
Schalter 'F'
Schalter 'E'
Schalter 'B'
Schalter 'A'
Trimmer
DT 6
Drossel-/
Querruder-
knüppel
Drosseltrim-
mung
Querruder-
trimmung
Öse für Sen-
d e r a u f h ä n -
gung
„END" Taste
Ladebuchse
8
LC-Display
Bedienungsanleitung // Futaba T10J

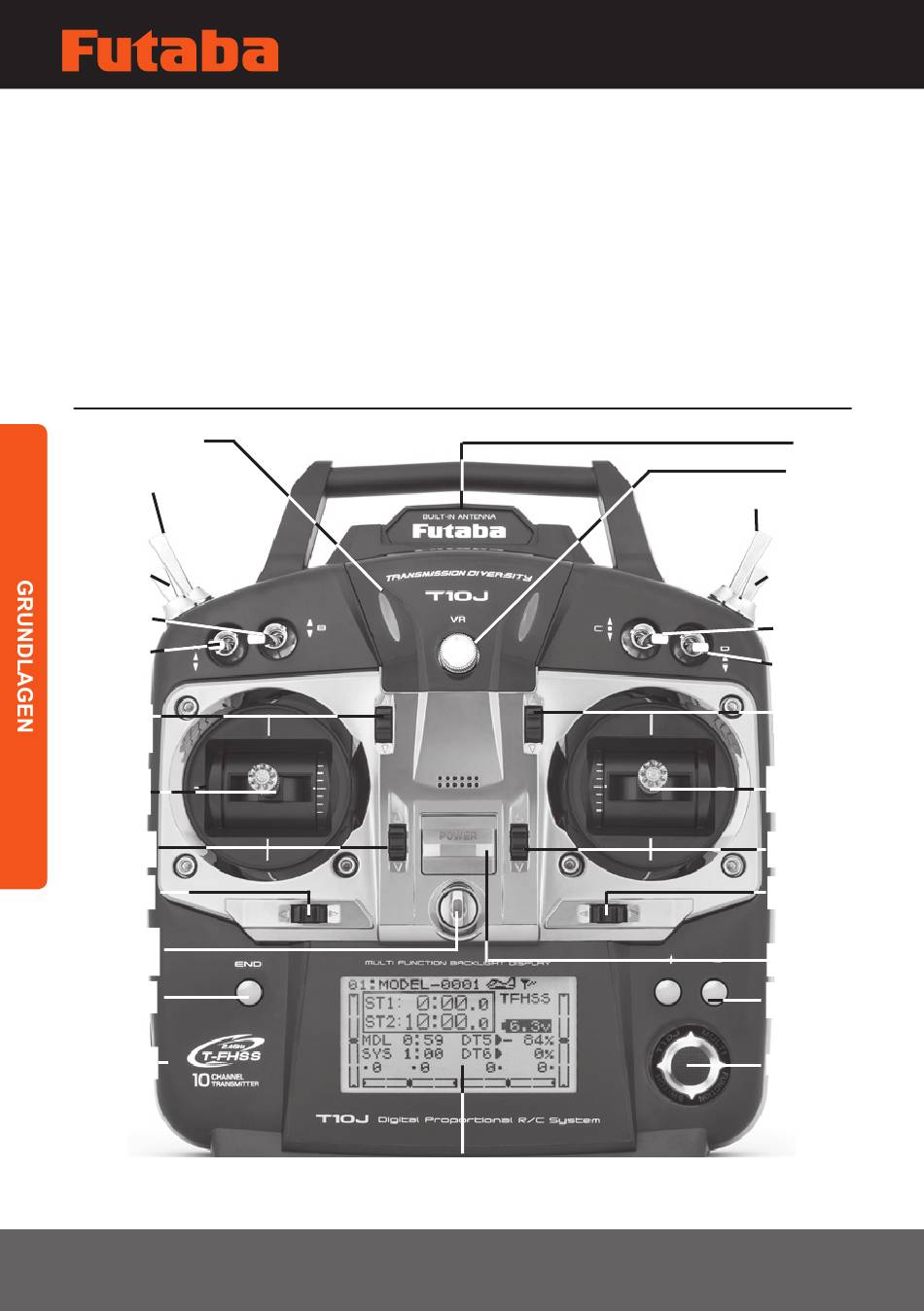

Die folgende Abbildung zeigt den Sender T10J mit der Knüp-
pelbelegung 'Mode 2', so wie er geliefert wird. Viele Funktionen
und Positionen der Schalter, sowie die Zuordnung des Propor-
tionalgebers VR können Sie im Menü „GEBERWAHL" individu-
ell an Ihre persönlichen Vorstellungen anpassen.
3
Antenne
Geber VR
Taster 'H'
Schalter 'G'
Schalter 'C'
Schalter 'D'
Trimmer
DT 5
Seiten-/
Höhenruder-
knüppel
Höhenruder-
trimmung
Seitenruder-
trimmung
E i n - / A u s -
schalter
„+" und „-"
Taste
Cursor
