Installation

4. anschluss an die satellitenantenne

Verbinden Sie Ihren Receiver mit einem geeigneten Kabel mit der Anschlussdose Ihrer Satellitenantenne.
In Einzelteilnehmerinstallationen wird der Digitalreceiver direkt mit dem Universal-LNB der Satellitenantenne über ein
Koaxialkabel verbunden. Am Ende des Koaxialkabels muss ein F-Stecker montiert sein.
Dieser wird bei abgeschaltetem Receiver auf die Buchse LNB IN 1 geschraubt und das andere Ende mit dem Zugang zum
Satelliten verbunden. Im Falle einer Mehrteilnehmeranlage wird das Koaxialkabel mit einem Multischalter verbunden.

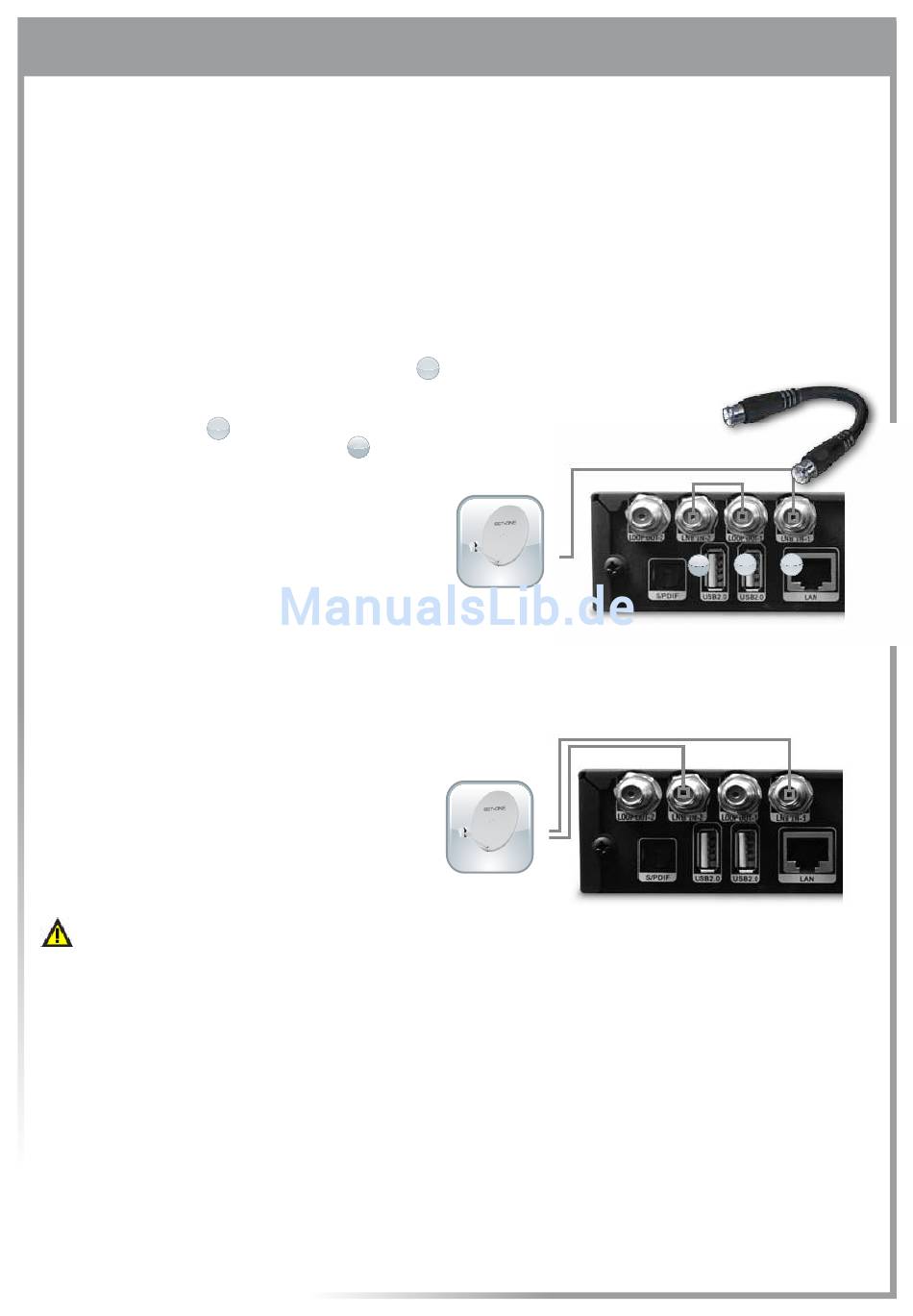

4.1 Loop-trough-Verbindung

Sie verwenden nur eine Satellitenleitung vom LNB kommend?
1. Verbinden Sie zunächst die Satellitenantenne mit einem
Koaxialkabel mit der Buchse LnB in 1 (Siehe Anzeige 1 ).
2. Verwenden Sie nun das im Lieferumfang enthaltene
Verbindungsstück, um den Ausgang des Tuner 1 LooP
out 1 (siehe Anzeige 2 ) mit dem Eingang des Tuner
2 LnB in 2 - Durchschleifen (siehe Anzeige 3 ) zu
verbinden.

4.2 Dual-Verbindung

Wenn Sie den Receiver mit all seinen Funktionen nutzen möchten, schließen Sie der Receiver wie folgt an:
1. Verbinden Sie zunächst die Satellitenantenne mit
einem Koaxialkabel mit der Buchse LnB in 1.
2. Verbinden Sie nun ein weiteres Koaxialkabel vom LNB
kommend mit der Buchse LnB in 2 (siehe Abb.).
sichErhEitshinWEis
• Beachten sie die sicherheitshinweise zu „arbeiten auf dem Dach". Diese dürfen nur durch entsprechend geschultes
Fachpersonal vorgenommen werden. gleiches gilt für installationen elektrischer anlagen.
Seite 18
Loop-Verbindung
SAT-Anlage
SAT-Anlage
2
1
3
