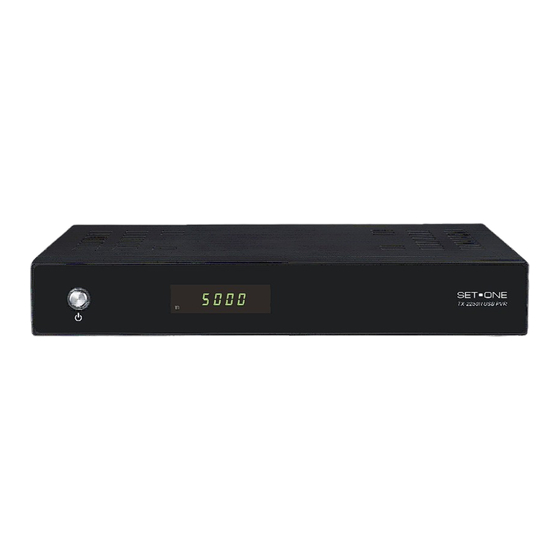

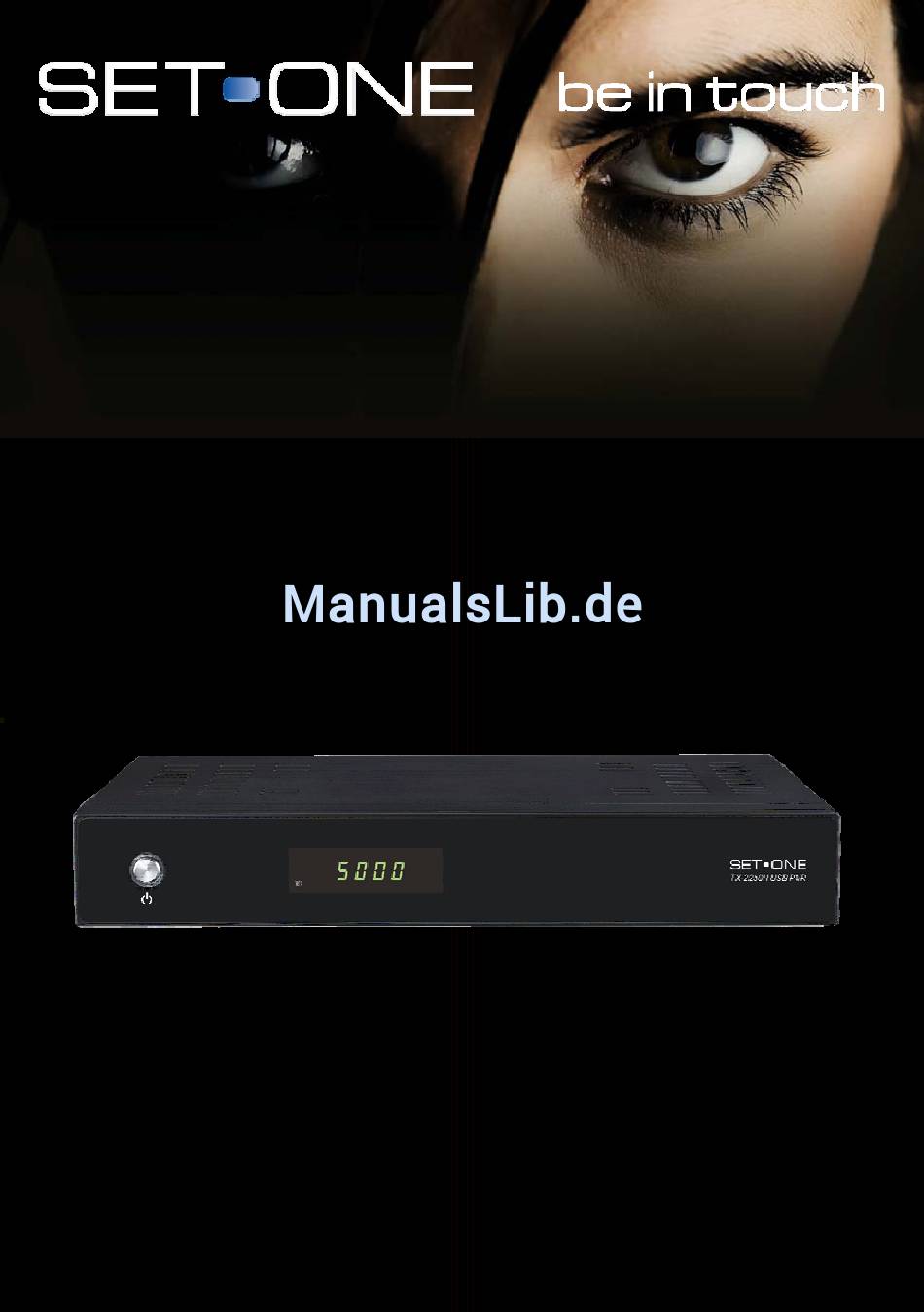

- Seite 1 Bedienungsanleitung User Manual TX-2250 USB PVR Digitaler Satelliten-Receiver...
-
Seite 2: Vorwort
Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf. Geben Sie die Bedienungsanleitung auch weiter, wenn Sie den Receiver verkaufen oder weitergeben. Wir wünschen Ihnen nun viel Vergnügen mit Ihrem neuen Receiver. Ihr SetOne Team Technische Änderungen und Irrtümer vorbehalten... -
Seite 3: Entsorgung
Entsorgung Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ........................2 Entsorgung ....................... 3 Sicherheitshinweise ....................6 Richtiger Standort ..................... 7 Receiver Frontansicht ....................8 Receiver Rückseite ....................8 Fernbedienung ......................9 Tasten der Fernbedienung ..................10 Receiver anschließen ..................... 11 ... - Seite 5 3.4 Motor Konfiguration und USALS Einstellungen ......... 22 4. Programme bearbeiten ..................23 4.1 Kanäle ändern ..................23 4.2 Kanäle löschen ..................23 4.3 Kanäle verschieben .................. 23 4.4 Kanäle überspringen .................. 23 4.5 Kanäle sperren ..................23 ...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie die Bedienungsanleitung gründlich, bevor Sie das Gerät anschließen. • Achten Sie darauf, dass das Gerät frei steht. Halten Sie Abstände von mindestens 20cm nach links und rechts und 50cm nach oben zu anderen Geräten und Möbelteilen, in denen Sie das Gerät betreiben, ein. •... -
Seite 7: Richtiger Standort
Richtiger Standort Stellen Sie den Receiver auf eine feste, eben Unterlage. Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörper, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher. Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver. -
Seite 8: Receiver Frontansicht
Receiver Frontansicht Receiver Rückseite 1 LNB IN: Anschluss des Antennenkabels 2 HDMI Anschluss für TV-Fernsehgeräte mit HDMI-Eingang 3 VCR: SCART-Anschluss Videogerät 4 TV: SCART-Anschluss TV-Gerät 5 RCA Analoger Audio-Anschluss links/rechts sowie Video-Ausgang 6 RS232: Serielle Schnittstelle 7 LNB OUT: Durchschleifanschluss des Receivers 8 S/PDIF Optischer Digitaler Audio Ausgang 9 Digital Audio:... -
Seite 9: Fernbedienung
Fernbedienung... -
Seite 10: Tasten Der Fernbedienung
Tasten der Fernbedienung Symbol Erklärung Einschalten und auf Standby-Betrieb schalten TV/RADIO Zwischen Radio und TV umschalten, sofern Radio verfügbar 0 ~ 9 Programm direkt eingeben, Zifferneingabe INFO Anzeige der Empfangsdaten des aktuellen Programms Pg UP Blätter eine Seite hoch Elektronische Programm-Führung MENU Menü... -
Seite 11: Receiver Anschließen
Receiver anschließen (Abb. ähnlich) -
Seite 12: Bedienen Des Receivers
1. Bedienen des Receivers In den Menüs navigieren Sie mit den Tasten ▲, ▼, ►, ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. Änderungen müssen zusätzlich bestätigt werden. -
Seite 13: Subtl (Subtitle, Deutsch: Untertitel)
1.7 SUBTL (Subtitle, deutsch: Untertitel) Ein- und ausblenden von Untertiteln (falls vom Sender angeboten). 1.8 INFO Durch Drücken der “INFO”-Taste öffnet sich ein Informationsfenster in dem die Parameter des aktuellen Kanals angezeigt werden. Durch nochmaliges Drücken der „INFO“ Taste erhalten Sie weitere Informationen zum gerade ausgestrahlten Programm (sofern vom Sender angeboten) 1.9 AUDIO Durch Drücken der „Audio”... -
Seite 14: Epg
1.12 EPG Electronic Program Guide (EPG) wird - wie Teletext - nicht von jedem Programmanbieter ausgestrahlt. Der Umfang kann ebenfalls stark variieren. Aus diesem Grund werden im weiteren Verlauf auf Formulierungen, wie „sofern vom Programmanbieter unterstützt", verzichtet. Der EPG zeigt Ihnen eine Übersicht laufender oder künftiger Sendungen mit den entsprechenden Sendezeiten. -
Seite 15: Tv/Radio
1.14 TV/RADIO Um zum Radio-Betrieb zu wechseln, drücken Sie bitte die „TV/Radio” Taste. Durch nochmaliges drücken dieser Taste wechseln Sie wieder zurück zum TV Betrieb. 1.15 Favoritenliste Durch Drücken der „FAV”-Taste öffnen sich die voreingestellten Favoritengruppen. Mit den Grünen Tasten Sie die Übersicht der verschiedenen Favoritenlisten aufrufen. -
Seite 16: Benutzereinstellungen
Um die folgenden Einstellungsmöglichkeiten nutzen zu können, drücken Sie bitte die „MENU“ Taste an Ihrer Fernbedienung 2. Benutzereinstellungen In diesem Menüpunkt können Sie verschiedene Einstellungen wie beispielsweise Video-Ausgabeformat, Zeiteinstellungen oder Timer vornehmen. Folgende Untermenüs stehen dabei zur Verfügung: 2.1 OSD Einstellung In diesem Menüpunkt können Sie das OSD-Menü... -
Seite 17: Uhrzeit Einstellen
2.3 Uhrzeit einstellen In diesem Menüpunkt können Sie die Uhrzeit Ihres Receivers an Ihren Standort anpassen GMT Zeitzone Geben Sie hier die Abweichung Ihres Standortes zur Weltzeit ein (Einstellung für Deutschland, Österreich oder die Schweiz ist die Einstellung „1“). Geben Sie nun das Datum und die Uhrzeit mithilfe der Nummerntasten an Ihrer Fernbedienung ein. -
Seite 18: Kindersicherung
Stopdatum, Stopzeit Geben Sie bei Startdatum, bzw. Startzeit ein, wann sich Ihr Receiver einschalten soll. Benutzen hierzu die Nummerntasten an Ihrer Fernbedienung. Wird die Stoppzeit erreicht, schaltet sich der Receiver automatisch in den Standby-Modus. Programm Hier können Sie einstellen, auf welchen Kanal sich der Receiver einschalten soll. TV / Radio Wählen Sie hier, ob sich der Receiver auf einen TV-, oder Radio-Kanal einschalten soll. -
Seite 19: Installation
3. Installation Wählen Sie bitte den Menüpunkt „Installation“ (PIN Code: 0000). In diesem Menü können Sie Ihre Antenneneinstellungen bearbeiten und weitere Einstellungen zu Ihrem Satellitenempfang vornehmen. Mit den Richtungstasten CH ▲ und CH▼ können sie im Menü navigieren, mit der Taste „OK“... - Seite 20 SUCHEN Wählen Sie „Suchen“ (Rote Taste) um den gewählten Satelliten nach Sendern abzusuchen. In dem darauf folgenden Untermenü wählen Sie zunächst die Art der Suchfunktion für den ausgewählten Satelliten aus: FTA (Free-To-Air): Mit dieser Suchfunktion können Sie alle frei empfangbaren Sender (nicht verschlüsselte Sender) Ihres Satelliten suchen lassen.
-
Seite 21: Satellitenliste
3.2 Satellitenliste Folgende Menüpunkte zur Bearbeitung der Satelliten stehen Ihnen hier zur Verfügung: Satellit hinzufügen Wählen Sie diesen Menüpunkt aus um einen neuen Satelliten in Ihre Liste hinzuzufügen. Drücken Sie die Gelbe Taste und geben Sie im nachfolgenden Menü einen Namen für den Neuen Satelliten ein indem sie das Alphabetische Tastenfeld über die Taste VOL►... -
Seite 22: Transponderliste
Mehrfach Satellitensuche Ist Ihre Satellitenanlage für den Empfang mehrerer Satelliten ausgelegt, können Sie in diesem Menüpunkt die Satelliten die nach Sendern durchsucht werden sollen auswählen. Wählen Sie diese mit den CH ▲ und CH▼ aus und drücken anschließend jeweils die Gelbe Taste. Haben Sie alle Satelliten die sie in Ihre Suche einbeziehen wollen ausgewählt, starten Sie den Suchlauf durch drücken der Roten Taste. -
Seite 23: Programme Bearbeiten
4. Programme bearbeiten Sie erreichen das Menü Programme bearbeiten über das Hauptmenü/Programme bearbeiten. In diesem Menü können Sie Programme ändern, sperren, aus der Programmliste entfernen, löschen, und verschieben. Mit den Tasten CH▼, CH▲, navigieren Sie in der Programmliste. Darüber hinaus stehen ihnen über Farbtasten folgende Funktionen zur Verfügung: 4.1 Kanäle ändern Wählen Sie den Kanal den Sie ändern möchten. -
Seite 24: Favoriten Bearbeiten
4.6 Favoriten bearbeiten Um eine bessere Übersichtlichkeit der TV- und Radioprogramme zu erhalten, haben Sie die Möglichkeit Sender zu einer (oder mehreren) Favoritengruppen hinzuzufügen. Um einen Sender einer Favoritengruppe hinzuzufügen, wählen Sie zuerst mit den Vol◄ und VOL► Tasten die Favoritengruppe, zu der Sie den Sender hinzufügen möchten. -
Seite 25: Systemeinstellungen
5. Systemeinstellungen 5.1 Systeminformation Hier können Sie einsehen welche Software sich aktuell auf Ihrem Receiver befindet. 5.2 Werkseinstellung In diesem Menü können Sie den Receiver in den Auslieferungszustand zurücksetzen. Alle von Ihnen vorgenommenen Einstellungen und gespeicherten Daten werden gelöscht (z.B. Programmliste, Favoritenliste usw.) 5.3 Update In diesem Menü... -
Seite 26: Usb
6. USB Diese Funktion und Menü ist nur bei einem angeschlossenen USB-Speicher verfügbar. Mit dem USB2.0 Interface haben Sie einen Multimedia – Receiver. Unterstützte Festplatten: Die meisten USB 2.0 Festplatten werden von unserem Receiver unterstützt. Sollten Sie eine Festplatte finden die nicht unterstütz wird, informieren Sie bitte unsere Hotline. -
Seite 27: Pvr Partitionsauswahl
6.2 PVR Partitionsauswahl Normalerweise gibt es mehrere Partitionen auf der Festplatte. Bei unserem Receiver können Sie andere Partitionen für die Aufnahme wählen. Im Partitionen- Menü wählen Sie die Geräteliste und ein Menü erscheint mit der Liste aller Partitionen. Wählen Sie die PVR-Partition aus die Sie zur Aufnahme möchten und drücken Sie OK um sie zu speichern. -
Seite 28: Reinigen
Reinigen Gefahr eines Stromschlags! Es darf keine Flüssigkeit in den Receiver gelangen. Reinigen Sie ihn niemals mit einem nassen Tuch. Ziehen vor dem Reinigen den Netzstecker aus der Netzsteckdose. Achtung! Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch. -
Seite 29: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Das Display leuchtet Das Stromkabel ist nicht angeschlossen. nicht. Schließen Sie das Stromkabel an die Netz-Steckdose an. Der Netz-Schalter ist nicht eingeschaltet. Schalten Sie den Netz-Schalter ein. Kein Ton oder Bild, die Der Receiver ist im Standby-Betrieb. LED am Receiver Drücken Sie die „Power“-Taste. -
Seite 30: Technische Daten
Technische Daten Receiver Betriebstemperatur 0 ºC bis +40 ºC Lagerungstemperatur –40 ºC bis +65 ºC LNB/Tuner Eingang F-Buchse IEC 169–24 Eingangsfrequenzbereich 950 MHz ~ 2150 MHz Eingangspegelbereich –65 dBm bis –25 dBm LNB-Versorgungsstrom 14/18 V, max. 400 mA LNB-Steuersignal 22 kHz DiSEqC-Steuerung Version 1.0, 1.1, 1.2, USALS Demodulator... - Seite 31 Reklamationen für Sie kostenpflichtig sind! Vielen Dank. Kunden HOT-LINE: Tel.: 01805 – 342 000 (€ 0,14/Min.) Service-Zeit: 8.00 – 23.00 Uhr SetOne GmbH Rebgartenweg 27 D-79576 Weil am Rhein Internet: www.setone.eu E-Mail: service@setone.eu Vielen Dank für Ihre Wahl eines Produktes aus unserem Hause Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger...
- Seite 32 Technische Änderungen und Irrtümer vorbehalten...
- Seite 33 Table of contents Table of contents................2 Safety Instructions ..............4 General Introductions ..............6 Front Panel/ Rear Panel .............7 Remote Control Unit ..............8 S.T.B Connection ..............10 1. Operations ................. 11 1.1 Switching on the Receivers ........11 1.2 Standby mode: ............11 1.3 Channel changing ............
- Seite 34 3.4 Transponder list ............18 3.5 Setup Motor and USALSetup ........18 4. Channel Manager ..............19 4.1 Edit Channels ..............19 4.2 Delete channel ............19 4.3 Move channel ..............19 4.4 Skip channel ...............19 4.5 Lock channel ...............19 4.6 Set Favorite ..............19 5. System Setting ..............20 5.1 System Information ............20 5.2 Factory Default ............20 5.3 OTA Update ..............20...
-
Seite 35: Safety Instructions
Safety Instructions This STB has been manufactured to satisfy the international safety standards. Please read the following safety precautions carefully. MAIN SUPPLY :AC 100/240V, 50/60Hz, 30W. OVERLOADING :Do not overload a wall outlet, extension cord or adapter as this may result in fire or electric shock. - Seite 36 CONNECTION TO THE SATELLITE DISH LNB :Disconnect the STB from the main supply before connecting or disconnecting the cable from the satellite dish. FAILURE TO DO SO CAN DAMAGE THE LNB. CONNECTION TO THE TV :Disconnect the STB from the main supply before connecting or disconnecting the cable from TV.
-
Seite 37: General Introductions
General Introductions INTRODUCTION This manual will help you learn basic functions such as installation, selecting channels and many other functions of the STB. All functions can be operated by the remote control. You can easily install it by selecting ”Installation” function and upgrade its software through communication cable. -
Seite 38: Front Panel/ Rear Panel
Front Panel/ Rear Panel Front Panel Press to switch between operation and standby modes Rear Panel Symbol Function LNB INPUT Use to connect an antenna. HDMI To connect the high definition media interface output to HDTV. TV SCART For the video/audio input of the TV. VCR SCART For the video/audio input of VCR. -
Seite 39: Remote Control Unit
Remote Control Unit... - Seite 40 Symbol Function Switches between Operation and Standby modes. TV/RADIO Switches between TV and Radio modes. 0 ~ 9 Changes channels or selects the menu options. INFO Displays the program information box on the screen. Pg UP Press to jump one page up INFO Displays the program information box on the screen.
-
Seite 41: Connection
S.T.B Connection Various equipment and TV/VCR can be connected to STB. This manual will explain common ways to connect to the equipment. If you experience any problem, please contact your sales agency. -
Seite 42: Operations
1. Operations In the menus you navigate with the keys ▲, ▼, ►, ◄. Selected menu options are marked. With the OK key to selec. With the EXIT key you can back into the previous menu, and/or leave you the main menu. Changes must be confirmed additionally. -
Seite 43: Info
1.8 INFO By pressures of the “info” – key, to open an information window in that shows the current channel information. By repeated pressing of the „info “key you receive further information to straight related program (if offered by the transmitter) 1.9 AUDIO By pressures of the :audio”... -
Seite 44: Tv/Radio
1.14 TV/RADIO In order to change to the radio channel, pleas press “TV/Radio” key. By repeated press this key again back to the TV channels. 1,15 Favorite list By press „FAV” –key, the preset groups of favorites will be opened. With ▼/▲ keys you can select a favorite list and with the “OK”... -
Seite 45: User Settings
2. User Settings In this menu option you can make different settings as for example video output format, Local time setting or Timers. The following submenus are available thereby: 2,1 OSD setting In this menu option you can edit the OSD menu of the Receivers Menu language Select here from the available menu... -
Seite 46: Local Time Setting
2,3 Local time setting In this menu option you can set the time of your Receivers to your location GMT time Zone Set the receiver time in your location here at the world time (set for Germany, Austria or Switzerland is the position „+1 “) Enter now the date and the time via of the umber keys at your remote control unit. -
Seite 47: Parental Control In This Menu You Can Assign, Which
Stop time Input Stop date and Stop time by pressing numeric keys on RCU, when the time finish, the STB will automatically power off. Channel To set the channel which you would like Timer to be execute for. TV/radio Select here whether the Receiver on a TV, or on radio channel. 2,5 Parental Control In this menu you can assign, which menu options to be password-protected and... -
Seite 48: Installation
3. Installation Please select the menu option “installation “(pin code: 0000 if requested). In this menu you can work on your antenna setting and make further settings to your satellite reception. With the direction keys CH ▲ and CH▼ you can navigate them in the menu, with the key “OK“... -
Seite 49: Satellite List
3.3 Satellite list The following menu options are for you to deal with the satellites: Satellite add Select this menu option you can add a new satellite into your list . Pressing the yellow key, and then you are given a new satellite list which... -
Seite 50: Channel Manager
4. Channel Manager You can easily access to any TV and Radio programs by the variable functions available from this STB, and enjoy your digital entertainment TV fun. 4.1 Edit Channels Press Red button, to Rename 4.2 Delete channel Select the channel you want to delete, and you press the red key to mark it as delete. -
Seite 51: System Setting
5. System Setting 5.1 System Information Here you can see which software up-to-date on your Receiver are. 5.2 Factory Default In this menu you can put the Receiver back into the ex-factory status. All by you made settings and stored data are deleted (e.g. -
Seite 52: Usb
6. USB This function and MENU only available when you plug your USB device to your STB. With the USB2.0 interface, you will have a wonderful media life with your receivers. Supported Device: Most of popular USB2.0 Hard Drive Disk can be supported by our STB, however due to there are too many types of HDD available in the market, if you find one particular HDD can not work with our STB, please kindly provide it to us, and we will be happy to solve it for you in shortest time. -
Seite 53: Usb Media
6.1 PVR Preview In PVR preview menu, select recorded file, and press “OK” to preview. Press Yellow button turn to delete all the programs you recorded. Press BLUE button to rename the program. 6.2 PVR Partition Select Usually there are several partition available in HDD, and our STB can allow you to choose different partition for recording purpose, choose from PVR partition select menu, menu of Device List will pop-up, it lists all partitions your HDD has, choose the one you want, and press OK button to save. - Seite 54 device, select and press “OK” to proceed 6.6 Database backup To use this function, you can backup your data setting/FAV/Channels to the USB devices. And then you can edit the data by S+ ChannelEditor.exe on the PC. And to download to your receiver by USB devices or RS232 cable.
-
Seite 55: Cleaning
Cleaning Do not make any liquid into the Receiver. Never clean it with a wet cloth. Pull out the power supply plug from the outlet box before cleaning. Note! Do not use cleaning liquid such as gasoline or dilution. These means can damage the surface of the housing. -
Seite 56: Troubleshooting
Troubleshooting When you found some problems about this STB, please check the table in below. Because these may not be any serious problems: Fault Phenomenon probably reasons Resolve Power on, but no Please carefully check the Put firmly the display on screen power plug, to see it is in power plug to the socket of wall or not? Is... -
Seite 57: Glossary
Glossary (1) 22KHz switch A tone that can be sent via the LNB coax, this tone can control the LNB or switches on the coax cable. Do not interfere with the DC or 22KHz tone that the receiver sends to the dish. (2) Antenna A device that collects and radiates electromagnetic waves includes a satellite dish and a broadband antenna. - Seite 58 (11) Packet Identifier (PID) A set of numbers that identifies transport stream packets containing data from a single data stream (12) Polarization Satellite waves are polarized. They can be linear or circular. Linear polarity is Vertical or Horizontal, circular polarity is Right-hand and Left-hand circular polarity.
- Seite 59 Please note that unjustified claims for you are not free of charge! Thank you very much. HOT-LINE: Tel.: 01805 – 342 000 (€ 0,14/Min.) Service-Time: 8.00 a.m. to 11.00 p.m. SetOne GmbH Rebgartenweg 27 D-79576 Weil am Rhein Internet: www.setone.eu E-Mail: service@setone.eu Thank you for choosing one of our products.
- Seite 60 Artikel Nr.: 10-01-000-023...
