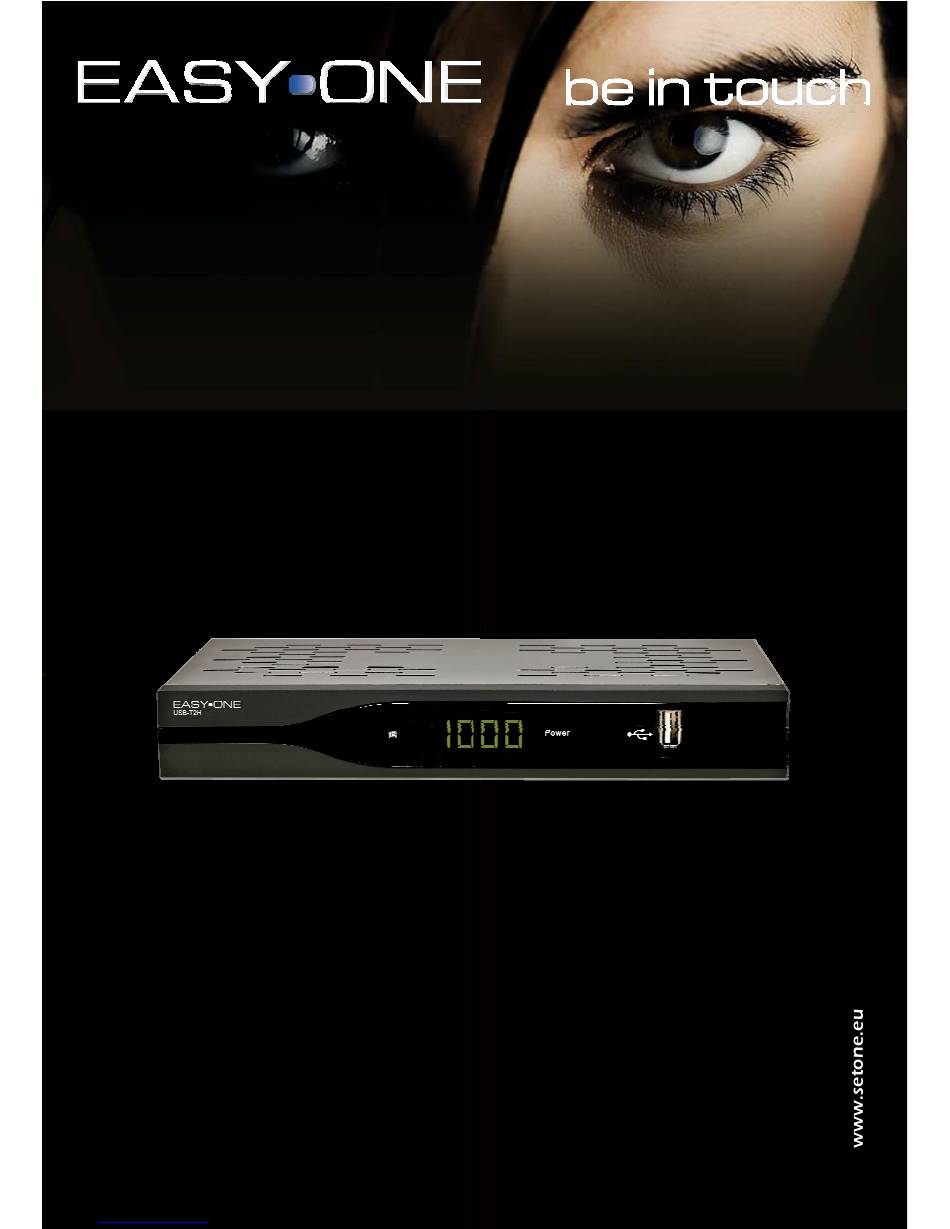

- Seite 1 Bedienungsanleitung User Manual Manuale duso USB-T2H Digitaler DVB-T Receiver Artikel Nr.: 10-01-000-053 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Vorwort
Empfangs entschieden. Diese neuen Technologien bieten eine Vielzahl an Funktionen und Möglichkeiten. Vor Inbetriebnahme machen Sie sich mit Ihrem Gerät gründlich vertraut. Lesen Sie hierzu diese Bedienungsanleitung gründlich durch, damit Sie auch alle angebotenen Möglichkeiten dieses Receivers voll ausschöpfen können. Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch des digitalen Satelliten‐Receivers, im Folgenden Receiver genannt. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf. Geben Sie die Bedienungsanleitung auch weiter, wenn Sie den Receiver verkaufen oder weitergeben. Wir wünschen Ihnen nun viel Vergnügen mit Ihrem neuen Receiver. Ihr SetOne Team Downloaded from www.Manualslib.com manuals search engine... -
Seite 3: Entsorgung
Entsorgung Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..........................1 Entsorgung ........................2 Inhaltsverzeichnis ......................3 Sicherheitshinweise......................5 Der richtige Umgang mit Batterien .................. 5 Richtiger Standort ......................6 Fernbedienung ........................ 7 Ansicht des Receivers ..................... 9 Receiver Frontansicht ..................... 9 Receiver Rückansicht ..................... 9 Anschluss des Receivers ....................10 Anschluss an ein TV-Gerät oder Aufnahmegerät ............ - Seite 5 4.1.4 Programm editieren .................. 18 4.1.5 Programm löschen ..................18 4.2 Programmsuche....................18 4.2.1 Auto Suchlauf .................... 18 4.2.2 Kanalsuchlauf (Manuelle Suche) .............. 18 4.3 Konfiguration ....................... 19 4.3.1 OSD-Menü ....................19 4.3.2 TV-Einstellungen ..................19 4.3.4 Zeit ......................20 4.3.5 Timer ......................
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie die Bedienungsanleitung gründlich, bevor Sie das Gerät anschließen. • Achten Sie darauf, dass das Gerät frei steht. Halten Sie Abstände von mindestens 20cm nach links und rechts und 50cm nach oben zu anderen Geräten und Möbelteilen, in denen Sie das Gerät betreiben, ein. •... -
Seite 7: Richtiger Standort
Richtiger Standort Stellen Sie den Receiver auf eine feste, eben Unterlage. Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörper, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher. Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver. -
Seite 8: Fernbedienung
Fernbedienung Technische Änderungen und Irrtümer vorbehalten. Downloaded from www.Manualslib.com manuals search engine... -
Seite 9: Tasten Der Fernbedienung
Tasten der Fernbedienung Zum Ein- oder Ausschalten des Receivers in den STANDBY Standby-Modus Zifferntasten zur direkten Programmeingabe Nummernblock 1~9 Favoritenlisten aufrufen Eine Seite nach oben umblättern PAGE UP VOL (◄/►) Lautstärke erhöhen bzw. verringern (Laut/Leise) Aktuelle Menüauswahl bestätigen Das Hauptmenü aufrufen MENU Zum Navigieren innerhalb des OSD-Menüs (hoch/runter) oder CH (▲/▼) -
Seite 10: Ansicht Des Receivers

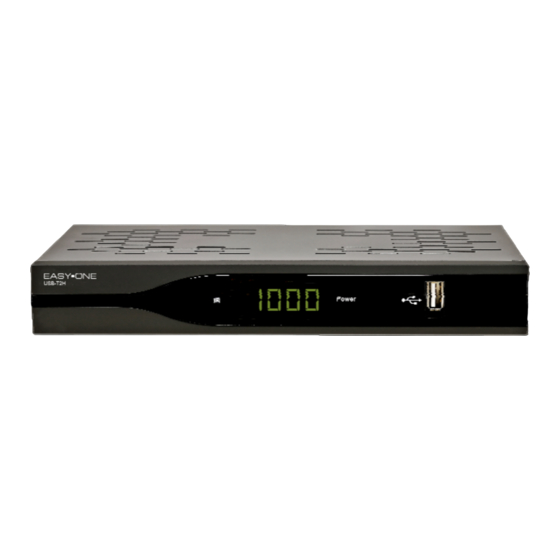

Ansicht des Receivers Receiver Frontansicht (1) USB Anschluss Receiver Rückansicht TV ANT IN: Zum Anschluss des Antennenkabels. LOOP OUT: Zum weiterleiten des Signals an einen anderen Receiver. TV/VCR SCART: SCART Anschlüsse für TV oder Videogerät. S/PDIF: Digitaler koaxialer Audio Ausgang. HDMI: Anschluss für TV-Fernsehgeräte mit HDMI-Eingang. -
Seite 11: Anschluss Des Receivers
Anschluss des Receivers Anschluss an ein TV-Gerät oder Aufnahmegerät Technische Änderungen und Irrtümer vorbehalten. Downloaded from www.Manualslib.com manuals search engine... -
Seite 12: Anschluss An Ein Audio System
Anschluss an ein Audio System Technische Änderungen und Irrtümer vorbehalten. Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Erste Inbetriebnahme
1. Erste Inbetriebnahme Beim ersten Start Ihres Receivers, erscheint eine Abfrage welche Menüsprache (OSD-Sprache) sie bevorzugen, in welchem Land Sie sich befinden, ob Sie Ihr DVB-T Signal durch eine aktive Antenne empfangen, und ob Sie die LCN (Logical Channel Numbering, deutsch: Logische Kanalsortierung) benutzen möchten. -
Seite 14: Einschalten Des Receivers
2.1 Einschalten des Receivers Schalten Sie das Gerät durch drücken der Ein/Aus (Power) Taste ein. 2.2 Standby Modus Bei Betätigung der „Power” Taste wird der Receiver in den „Standby” Modus geschalten. Bei erneuter Betätigung der „Power” Taste wird der Receiver wieder eingeschalten. -
Seite 15: Subtl (Subtitle, Deutsch: Untertitel)
2.10 SUBTL (Subtitle, deutsch: Untertitel) Ein- und ausblenden von Untertiteln (falls vom Sender angeboten). 2.11 EPG Elektronische Programmzeitschrift. Der Electronic Program Guide (EPG) wird - wie Teletext - nicht von jedem Programmanbieter ausgestrahlt. Der Umfang kann ebenfalls stark variieren. Aus diesem Grund werden im weiteren Verlauf auf Formulierungen, wie „sofern vom Programmanbieter unterstützt", verzichtet. -
Seite 16: Zoom (Grüne Taste)
2.15 Zoom (grüne Taste) Durch drücken der Taste „Zoom“ und mit Hilfe der „PageUp“ und „PageDown“ Tasten, können Sie ein Fernsehbild vergrößert, bzw. verkleinert darstellen. 2.16 Favoritenliste Durch Drücken der „FAV”-Taste öffnen sich zuvor erstellte Favoritengruppen. Das Einrichten einer Favoritengruppe wird im weiteren Verlauf dieser Bedienungsanleitung beschrieben. -
Seite 17: Menü
3. Menü Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der EXIT-Taste können Sie dieses wieder verlassen. So können Sie sich in den Menüs orientieren Menüname Oben: Die dazugehörigen Funktions-Symbole werden angezeigt Rechts: Untermenü oder Menüpunkte Mitte: Mithilfe der „INFO“-Taste finden Sie in jedem Menüpunkt die passende Hilfestellung. Menü-Aufbau Hauptmenü... -
Seite 18: Programme Organisieren
4. Hauptmenü Wählen Sie die „OK“-Taste auf der Fernbedienung, um das Menü aufzurufen. Im Menü können Sie verschiedene Einstellungen wie z.B. Programme organisieren, Kanäle suchen und/oder editieren und u.s.w. 4.1 Programm Manager Unter diesem Menüpunkt können Sie ihre Programme organisieren, beispielsweise, verschieben, sperren, Favoriten hinzufügen, markieren. -
Seite 19: Programm Gruppierung
4.1.3 Programm Gruppierung In diesem Menüpunkt können Sie die einzelnen Sender mithilfe der Zifferntasten 0 ~ 9 einer Kategorie (Nachrichten, Wissen, Sport, Filme, Kinder, Musik, Mode) zuweisen. 4.1.4 Programm editieren In diesem Menüpunkt können Sie Sender hinzufügen, löschen und umbenennen. Drücken Sie die rote Taste um einen Kanal einzeln hinzuzufügen. -
Seite 20: Konfiguration
4.2.3 Erweiterter Suchlauf In diesem Suchmodus können Sie dem Receiver vorgeben, zwischen welchen Frequenzbereichen er nach neuen Sendern suchen soll, geben Sie hierfür mithilfe der Zifferntasten die Anfangs, - sowie die Endfrequenz ein. Unter Bandbreite geben Sie ein, in welchen Frequenzschritten, der Receiver suchen soll. -
Seite 21: System Einrichten
4.3.3 System einrichten Aktive Antenne: Wenn “Eingeschaltet” ausgewählt wurde, wird ein 5 V [Volt] Signal an Ihre terrestrische Antenne ausgegeben JPEG Effekt: Verstärkt die Farbwirkung von Fotos, welche über den USB-Stick angeschaut werden. LCN: Logische Kanalnummerierung (Logical Channel Number) Region: Für welche Region die logische Kanalnummerierung gilt. 4.3.4 Zeit Zeitmodus: Hier können Sie auswählen, ob die Uhrzeit automatisch oder manuell eingestellt werden soll. -
Seite 22: Zugangssperre
4.3.6 Zugangssperre In diesem Menü können Sie Ihr persönliches Passwort ändern (Werkseinstellung: “0000”). Geben Sie mithilfe der Zifferntasten das alte Passwort ein. Geben Sie anschließend das neue Passwort ein, und bestätigen Sie dieses erneut. 4.4 Software Update Über den USB-Port können Sie die Software für Ihren Receiver erneuern. Fragen Sie bei Ihrem Händler nach, ob es für Ihr Gerät eine neue Software gibt. -
Seite 23: Usb Funktion
5. USB Funktion Ihr Receiver bietet Ihnen die Möglichkeit, Media Daten von einem USB Stick einzulesen. Folgende Formate werden momentan von Ihrem Receiver unterstützt: Mpeg1; 2; dat / mpg / vob / avi / mpeg4 / asp / divx Video Formate: Audio Formate: LPCM/PCM / WAV / MP3 JPEG/JPG Bild Formate:... -
Seite 24: Pvr Dateien
TV-Programm Alle SD TV-Programm (Standardauflösung) mit einer Bitrate niedriger als 6Mbps können von diesem Receiver aufgezeichnet werden. Während der Aufnahme sind EPG, TXT, Multi Audio-Funktionen nicht verfügbar. Aufgezeichnete TV-Programme unterstützen nicht EPG, TXT, Multi AUDIO. Aufnahmekapazität Unser Receiver unterstützt bis zu 4 Partitionen einer Festplatte, und theoretisch kann jede Partition bis zu 2 TByte (2000GB) groß... -
Seite 25: Spiele
6. Spiele Auf dem Receiver befinden sich vorinstallierte Spiele. Diese sind: Sokoban Bei diesem Spiel handelt es sich um das schon klassische Kistenschieben-Spiel. Ziel ist es, die vorhandenen Kisten (Schatztruhen) ins Zielgebiet (Gelbe Sterne) zu bewegen. Dafür kann mittels der ◄/► und ▼/▲-Tasten die Spielfigur (Mann) bewegt werden. -
Seite 26: Fehlfunktionen Beseitigen
7. Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen. keine LED leuchtet Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen Rote und grüne LED Der Receiver ist im Standby-Betrieb. -
Seite 27: Reinigen
Reinigen Gefahr eines Stromschlags! Es darf keine Flüssigkeit in den Receiver gelangen. Reinigen Sie ihn niemals mit einem nassen Tuch. Ziehen vor dem Reinigen den Netzstecker aus der Netzsteckdose. Achtung! Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch Demontieren •... -
Seite 28: Technische Daten
Technische Daten Receiver Betriebstemperatur 0 ºC bis +40 ºC Lagerungstemperatur –40 ºC bis +65 ºC Tuner Eingang Eingangsfrequenzbereich 51MHz ~ 858 MHz Eingangspegelbereich 32dBm Eingang IEC 169-24 Female XI Ausgang IEC 169-24, 5V 75mA Max Demodulator Demodulation COFDM Mode 2K or 8K Coderate 1/2,2/3,3/4,5/6,7/8 1/4,1/8,1/6,1/32... -
Seite 29: Support
Fehlerbeschreibung zur Reparatur einzusenden. Bitte beachten Sie, dass ungerechtfertigte Reklamationen für Sie kostenpflichtig sind! Vielen Dank. Kunden HOT-LINE: Tel.: 01805 – 342 000 (€ 0,14/Min.) Service-Zeit: 8.00 – 23.00 Uhr SetOne GmbH Rebgartenweg 27 D-79576 Weil am Rhein Internet: www.setone.eu E-Mail: service@setone.eu Technische Änderungen und Irrtümer vorbehalten. -
Seite 30: Service-Karte
Service-Karte Technische Änderungen und Irrtümer vorbehalten. Downloaded from www.Manualslib.com manuals search engine... - Seite 31 User manual Downloaded from www.Manualslib.com manuals search engine...
