3- TECHNISCHE BESCHREIBUNG

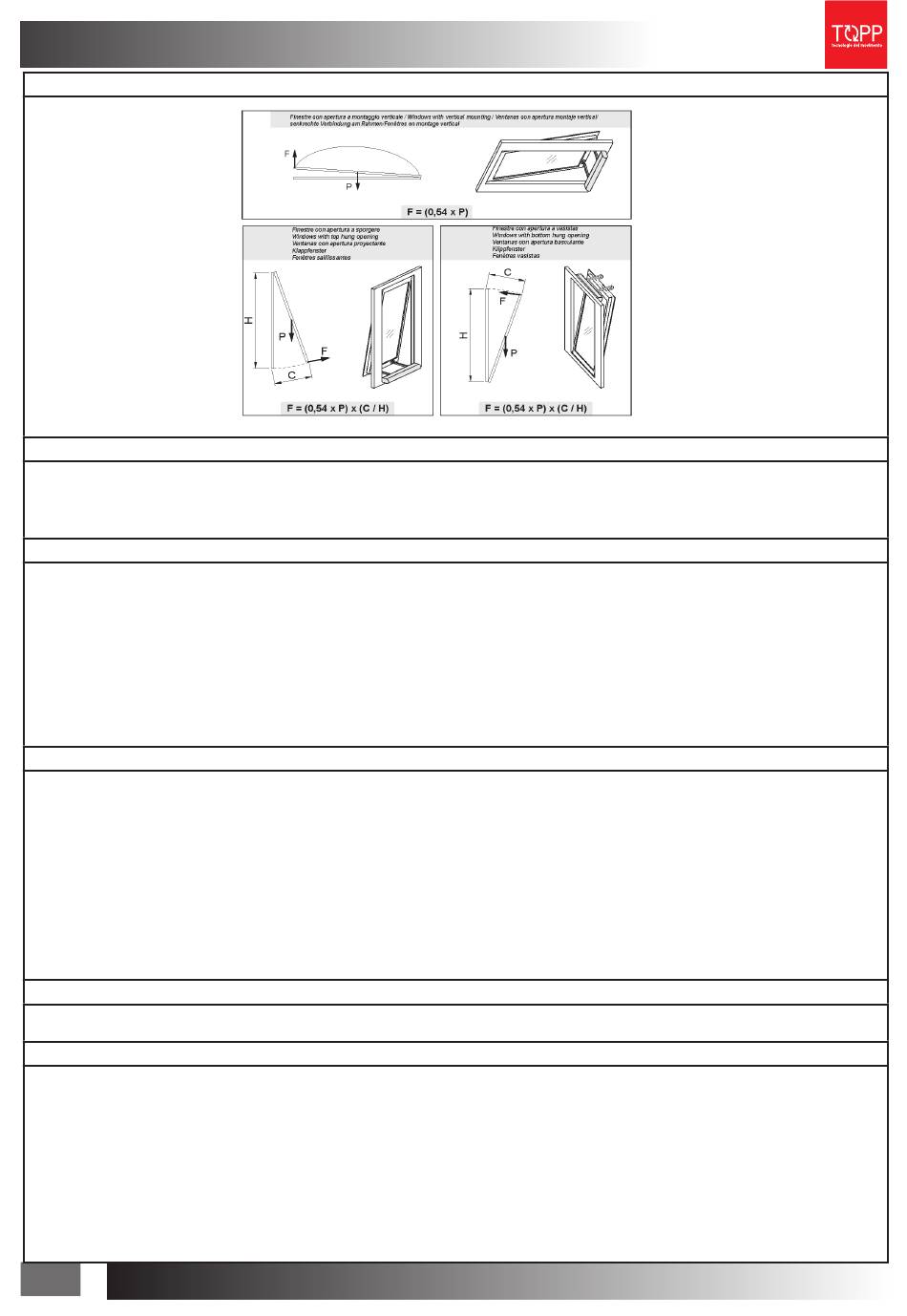

FORMELN FÜR DIE BERECHNUNG DER SCHUBKRAFT ODER DER ZUGKRAFT
GEBRAUCHSBESTIMMUNG
• Der Stellantrieb wurde ausschließlich geplant und angefertigt, um durch eine Steuervorrichtung Klappfenster, Klappfenster mit
umgekehrtem Öff nungsmechanismus, Kippfenster und Flügelfenster automatisch zu öff nen und zu schließen.
• RWA-Anwendungen: Der Stellantrieb für RWA-Anwendungen wurde geplant, um im Notfall das Fenster zum Abzug und zur sicher-
en Ableitung von Rauch und Wärme zu öff nen. Er muss an Fenstern mit an der Unterseite angebrachten Scharnieren und mit oberer
Öff nung nach außen entsprechend der europäischen Richtlinie installiert werden EN 12101-2 / 2003.
GEBRAUCHSGRENZEN
• Der Stellantrieb wurde ausschließlich für die im voriger Absatz erwähnte Gebrauchsbestimmung entworfen und hergestellt; de-
swegen ist jeder andere Gebrauch und Einsatz streng verboten, damit in jedem Moment die Sicherheit des Installateurs und des
Nutzers, als auch die Stellantriebleistungsfähigkeit garantiert wird.
• Prüfen Sie ordentlich alle Umgebungsbedingungen (Temperatur, Feuchtigkeit, Wind, Schnee, potenzielle chemische Mittel, etc.)
und Installationseinstellungen (falsch ausgerichtet Montage von Halterungen und Befestigung am Rahmen, Reibungen von Schar-
nieren oder Dichtungen verursacht, selbstausgleichenden Fenster usw. ): es wird empfohlen, dass sie den Aktuator Leistungen in
der technischen Tabelle angegebenen Werte nicht überschreiten. Wenn dies der Fall, fi nden Sie bitte einen alternativen und mehr
geeigneten Produkt für Ihre Anwendung.
DIE AUFSTELLUNG DES STELLANTRIEBS AN DER DEN WITTERUNGSEINFLÜSSEN UNTERWORFENEN AUSSENSEITE DES FENSTERS (REGEN,
SCHNEE, USW.) IST STRENG VERBOTEN.
DIE INBETRIEBNAHME DES STELLANTRIEBS IN UMGEBUNGEN MIT POTENTIELL EXPLOSIVER ATMOSPHÄRE IST VÖLLIG UNTERSAGT.
DIE VERPACKUNG UND DER STELLANTRIEB DÜRFEN NICHT IN DIE HÄNDE VON KINDERN GELANGEN.
KENNDATENSCHILD UND CE-KENNZEICHNUNG
Die CE-Kennzeichnung bestätigt die Übereinstimmung der Maschine mit den von den Europäischen Produktrichtlinien vorgesehenen
Mindestvorschriften für Sicherheit und Gesundheit. Es handelt sich um einen Klebschild aus Polyester mit schwarzer Serigraphie mit
den folgenden Abmessungen: L=24 mm - H=60 mm. Der Schild ist außen am Stellantrieb aufgebracht. Auf dem Schild (Abb. 1) sind auf
lesbare und unlöschbare Weise folgende Daten angegeben:
• Bezeichnung und Adresse des Herstellers
• Typ und Modell
• Spannung und Stärke der elektrischen Stromversorgung (V-A)
• Aufgenommene elektrische Leistung P (W)
• Schubkraft und Zugkraft F (N)
• Diensttyp S (min) 2
• Leerlauff ahrgeschwindigkeit (mm/s)
• Schutzgrad (IP)
• CE-Kennzeichnung
• Symbol der WEEE Richtlinie 2002/96/CE
• Seriennummer
STANDARDS, GESETZE, KODEXE UND VORSCHRIFTEN
• Die neuesten Versionen der allgemeinen und länderspezifi schen Standards, Gesetze, Kodexe und Vorschriften müssen beachtet
werden.
VERPACKUNG
Jede Produktpackung enthält:
1) Stellantrieb komplett mit Stromkabel (Bez. A);
2) Bügel zur Befestigung an dem Fenster (je nach gewünschter Anwendung) und entsprechende Kleinteile für Aluminium (Bez. B);
3) Bügel / Klemmen zur Halterung des Stellantriebs (je nach gewünschter Anwendung) und entsprechende Kleinteile für Aluminium
(Bez. C);
4) Anleitungen zur Installation und zum Gebrauch (Bez. D);
5) Sicherheitsschild (Bez. E).
• PRÜFEN, DASS DIE OBENERWÄHNTEN KOMPONENTEN TATSÄCHLICH IN DER VERPACKUNG ENTHALTEN SIND, ALS AUCH DASS DER
STELLANTRIEB WÄHREND DES TRANSPORTS KEINE SCHÄDEN ERLITTEN HAT.
• SOLLTE MAN STÖRUNGEN ENTDECKEN, IST ES VERBOTEN, DER STELLANTRIEB AUFZUSTELLEN UND IST ES ZWANGSMÄSSIG DEN
HÄNDLER ODER DEN HERSTELLER ZUR TECHNISCHEN UNTERSTÜTZUNG AUFZUFORDERN.
• DIE MATERIALEN, WELCHE DIE VERPACKUNG BILDEN - PAPIER, KUNSTSTOFF, USW., SIND IN ÜBEREINSTIMMUNG MIT DEN GELTENDEN
GESETZVORSCHRIFTEN ZU ENTSORGEN.
