INSTALLATIONS- UND WARTUNGSANLEITUNGEN

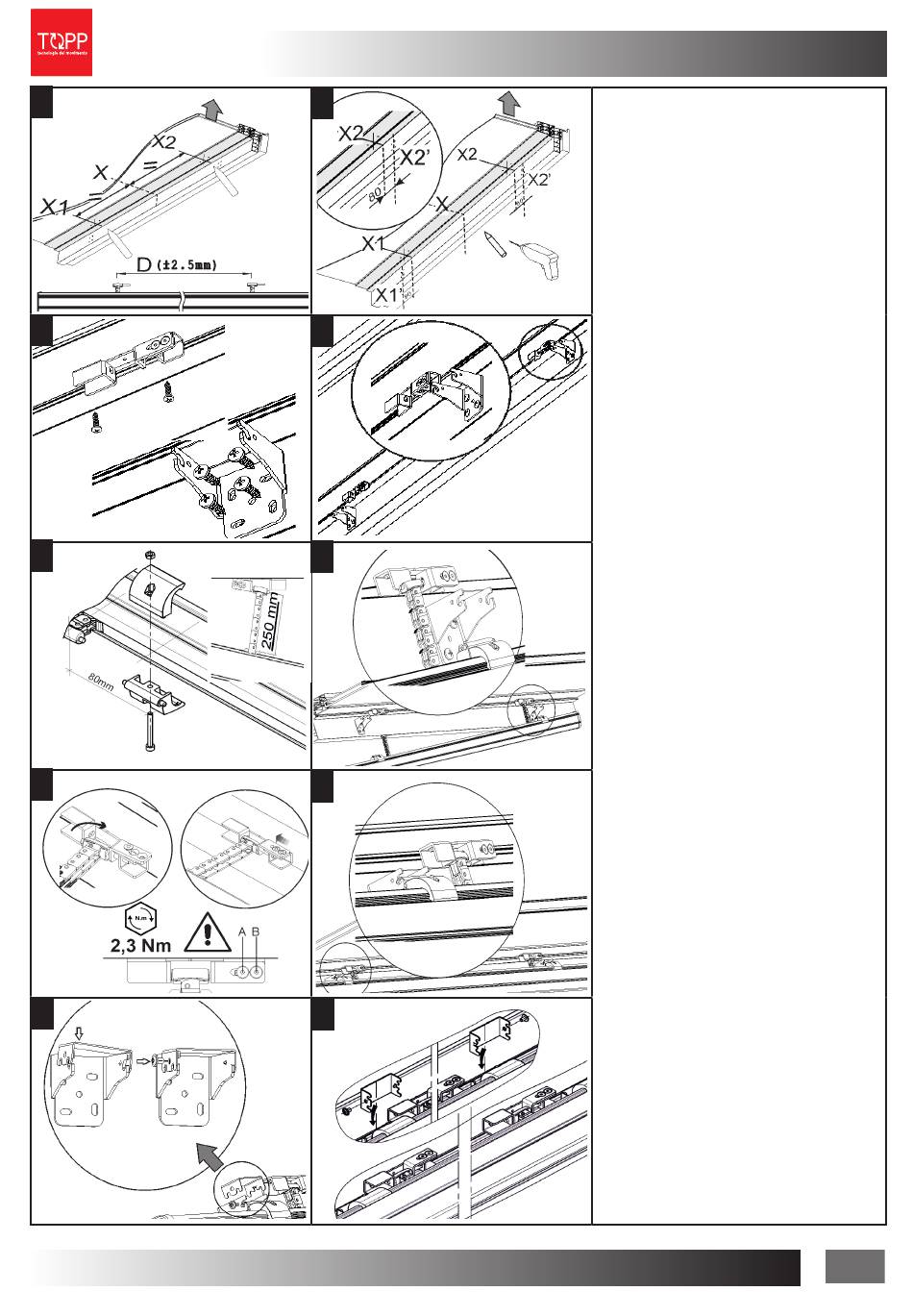

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen Be-
standteile
1)Mit einem Bleistift die Mittellinie X am Fenster
ziehen. Dann den Achsabstand D zwischen den
zwei Kettenenden des Stellantriebs messen und
dieses Maß auf das Fenster übertragen, symme-
trisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
2)Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten Ach-
sen und Anwendungshöhen für die Anwendung die
Punkte markieren, die den Befestigungsbohrungen
der Bügel S4 und SH entsprechen; Mit einem ge-
eigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
3)4)Mit den entsprechenden Schrauben die zwei
Anschlüsse S4 und die zwei Bügel zur Montage der
Klapp-Ausführung SH befestigen.
5) In dem Hub des Stellantriebs neben den Kette-
nenden die zwei Klemmenpaare M1 einsetzen und
sie teilweise mit der Schraube und Schraubenmut-
ter, die im Lieferumfang enthalten sind, befestigen;
Die Klemmen mit einem Abstand von 80mm von
der Mitte des entsprechenden Kettenendes posi-
tionieren und defi nitiv befestigen; Die elektrischen
Anschlüsse nach den in Abs.6 vorgeschriebenen
Anweisungen und in Bezug auf den Schaltplan
vornehmen. Dem Stellantrieb Strom zuführen und
das Heraustreten der Kette für mindestens 250 mm
Hub steuern; den Stellantrieb abtrennen;
6)7) Zuerst das Kettenende an dem Bügel
RECHTE S4 befestigen; zuerst den Bolzen von der
langen Seite einsetzen uns dann komplett einschie-
ben. Den Eckwinkel in die Mitte des Anschlusses
verschieben und leicht die Schraube A befestigen.
Dann in dem Fensterrahmen-Anschluss auch die
in den Kleinteilen enthaltene Schraube B einset-
zen und defi nitiv beide Schrauben mit Sechskan-
tschlüssel mit 2.5mm und Spannmutter 2,3 Nm
befestigen. Das Kettenende an dem Bügel LINKE
S4 befestigen;
8) Die Klemmen M1 an den Anschlussbügeln an
dem Fenster SH befestigen; kontrollieren, dass die
Bügel zur Befestigung am Fenster korrekt an den
entsprechenden Klemmen befestigt sind.
9)10) Den Haken und die Sicherungsschraube ein-
setzen.Die Anzahl der zur Montage notwendigen
Klemmen ändert sich je nach Länge des Stellan-
triebs: Bei bis zu 3 Metern werden nur 2 Klemmen
benutzt, bei über 3 Metern eine dritte Klemme in
der Mitte des Stellantriebs anbringen.
Eine komplette Öffnung und Schließung des Fen-
sters vornehmen. Kontrollieren, dass bei offenem
Fenster der Hub einige Zentimeter unter dem
von den mechanischen Feststellvorrichtungen
erlaubten effektiven Hub liegt. Nach Abschluss
der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der
Dichtungen kontrollieren.
