5- INSTALLATIONSBESCHREIBUNG
1
3
5
7
9
42
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
2
4
6
8
10
C160

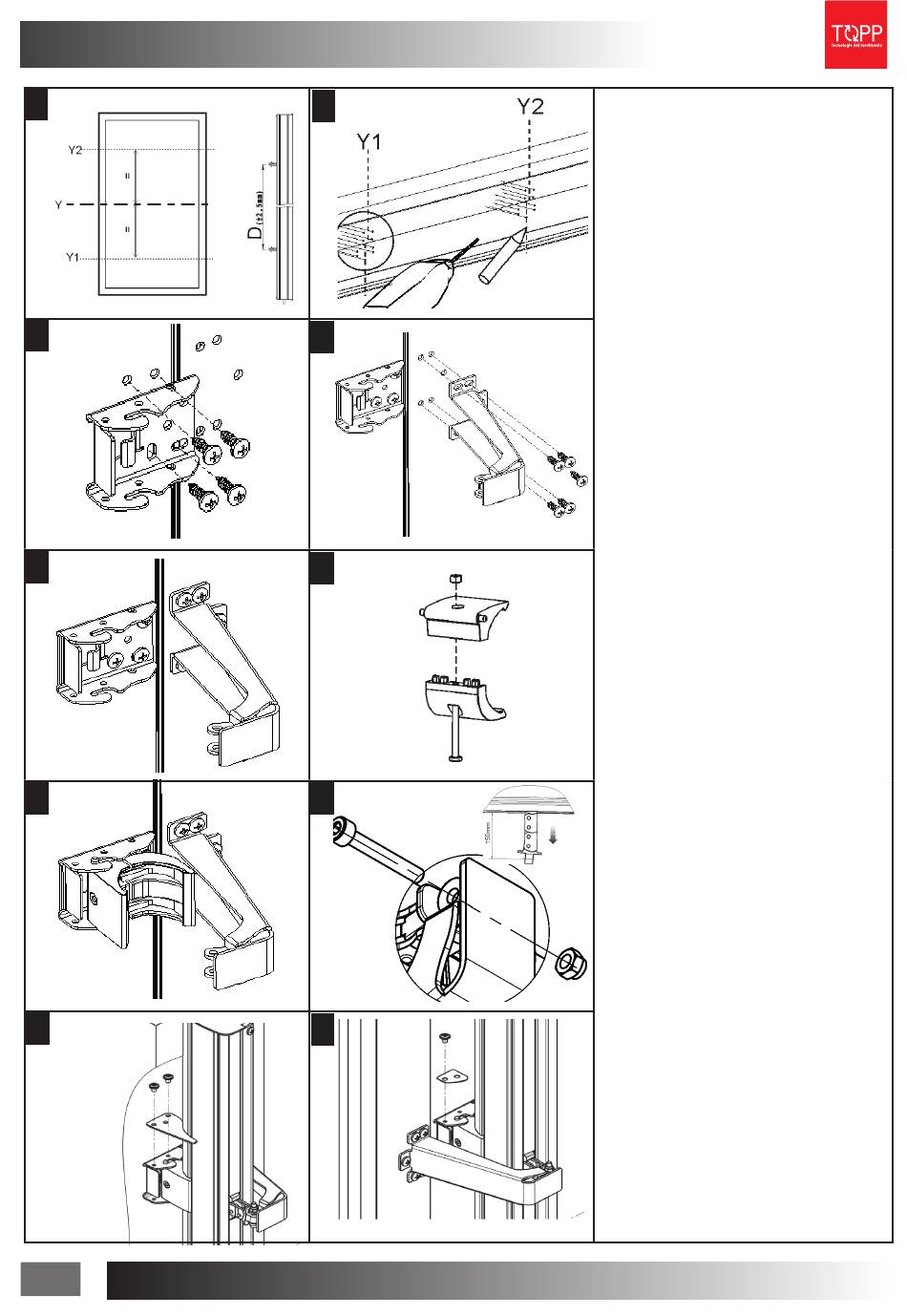

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen
Bestandteile
1) Mit einem Bleistift die Mittellinie Y am Fenster
ziehen. Dann den Achsabstand D zwischen den
zwei Kettenenden des Stellantriebs messen und
dieses Maß auf das Fenster übertragen, symme-
trisch zu der Mittellinie Y, die Achsen Y1 und Y2
anzeichnen;
2) Unter Berücksichtigung der zuvor angezei-
chneten Achsen und Anwendungshöhen für die
Anwendung die Punkte markieren, die den Be-
festigungsbohrungen der Bügel S3 und SF en-
tsprechen;
Mit einem geeigneten Bohrer an dem Fenster die
Bohrungen vornehmen;
3)4)5)Mit den entsprechenden Schrauben die
zwei Anschlüsse S3 und die zwei Bügel zur SF
6)Schließen Sie die beiden M2-Klemmen teilwei-
se
7) Die zwei zusammengebauten Klemmenpaare
M2 an den Kippbügeln SF einsetzen;
ACHTUNG: Den schwenkbaren Kippbügel beim
Einsetzen der Klemmen nicht beschädigen;
8)Die elektrischen Anschlüsse nach den in Abs.6
vorgeschriebenen Anweisungen und in Bezug
auf den Schaltplan vornehmen. Dem Stellantrieb
Strom zuführen und das Heraustreten der Kette
für mindestens 150 mm Hub steuern; den Stel-
lantrieb abtrennen;
Den Antrieb in die Klemmen M2 durch die Schie-
nen am Stellantrieb bringen. Zentrieren Sie
das Kettenende auf der unteren Klappe, dann
schließen Sie die Klemmen fest M2;
Das Kettenende an dem Kippbügel S3 mit der
im Lieferumfang enthaltenen Schraube und der
Schraubenmutter befestigen.
ACHTUNG: Die Schraubenmutter nicht mehr als
bis zum Anschlag mit dem Bügel festziehen, um
nicht den korrekten Betrieb des Stellantriebs zu
beeinträchtigen.
9)10)
Den Haken PF(LF) und die Sicherungsschrau-
be einsetzen.
Eine komplette Öffnung und Schließung des
Fensters vornehmen. Kontrollieren, dass bei
offenem Fenster der Hub einige Zentimeter
unter dem von den mechanischen Feststellvor-
richtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass
das Fenster komplett geschlossen ist und die
Quetschung der Dichtungen kontrollieren.
