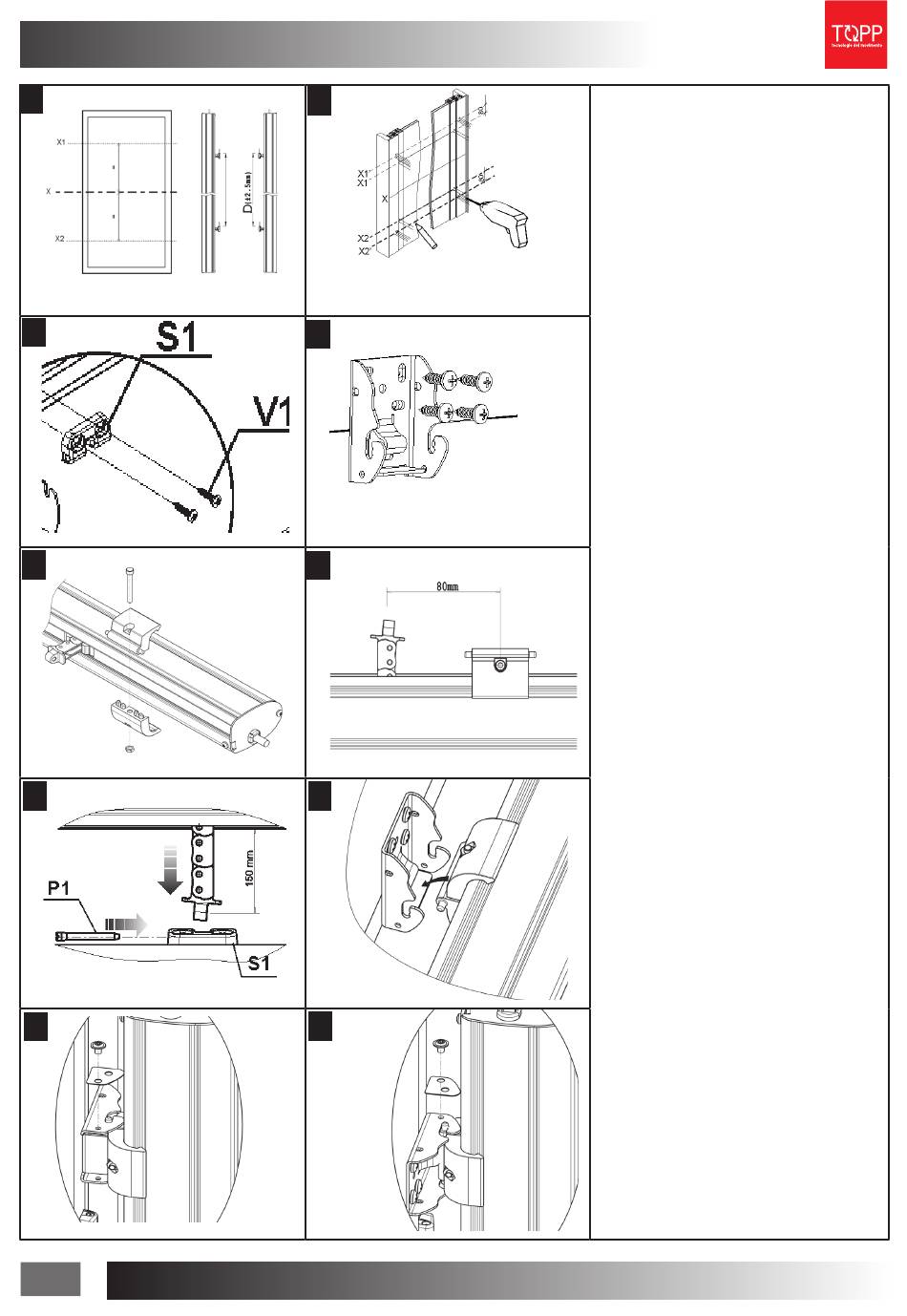

I NSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen
Bestandteile
1)Mit einem Bleistift die Mittellinie X am Fenster
ziehen. Dann den Achsabstand D zwischen den
zwei Kettenenden des Stellantriebs messen und
dieses Maß auf das Fenster übertragen, symme-
trisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
2)Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten
Achsen und Anwendungshöhen für die Anwen-
dung die Punkte markieren, die den Befestigun-
gsbohrungen der Bügel S1 und SF entsprechen;
Mit einem geeigneten Bohrer an dem Fenster die
Bohrungen vornehmen;
3)4) Mit den entsprechenden Schrauben die
zwei Anschlüsse S1 und die zwei Bügel zur Mon-
tage der Klapp-Ausführung SF befestigen.
5)6 ) In dem Hub des Stellantriebs neben den
Kettenenden die zwei Klemmenpaare M1 ein-
setzen und sie teilweise mit der Schraube und
Schraubenmutter, die im Lieferumfang enthal-
ten sind, befestigen; Die Klemmen mit einem
Abstand von 80mm von der Mitte des entspre-
chenden Kettenendes positionieren und defi nitiv
befestigen;
7)Die elektrischen Anschlüsse nach den in Abs.6
vorgeschriebenen Anweisungen und in Bezug
auf den Schaltplan vornehmen. Dem Stellantrieb
Strom zuführen und das Heraustreten der Kette
für mindestens 150 mm Hub steuern; den Stel-
lantrieb abtrennen;
Zuerst die Kettenenden bezüglich Anschluss S1
mit P1
8) und dann die Klemmen M1 an den Anschlus-
sbügeln an dem Fenster SF befestigen; kontrol-
lieren, dass die Bügel zur Befestigung am Fen-
ster korrekt an den entsprechenden Klemmen
befestigt sind.
9)10) Den Haken PF und die Sicherungsschrau-
be einsetzen.
Eine komplette Öffnung und Schließung des
Fensters vornehmen. Kontrollieren, dass bei of-
fenem Fenster der Hub einige Zentimeter
