INSTALLATIONS- UND WARTUNGSANLEITUNGEN

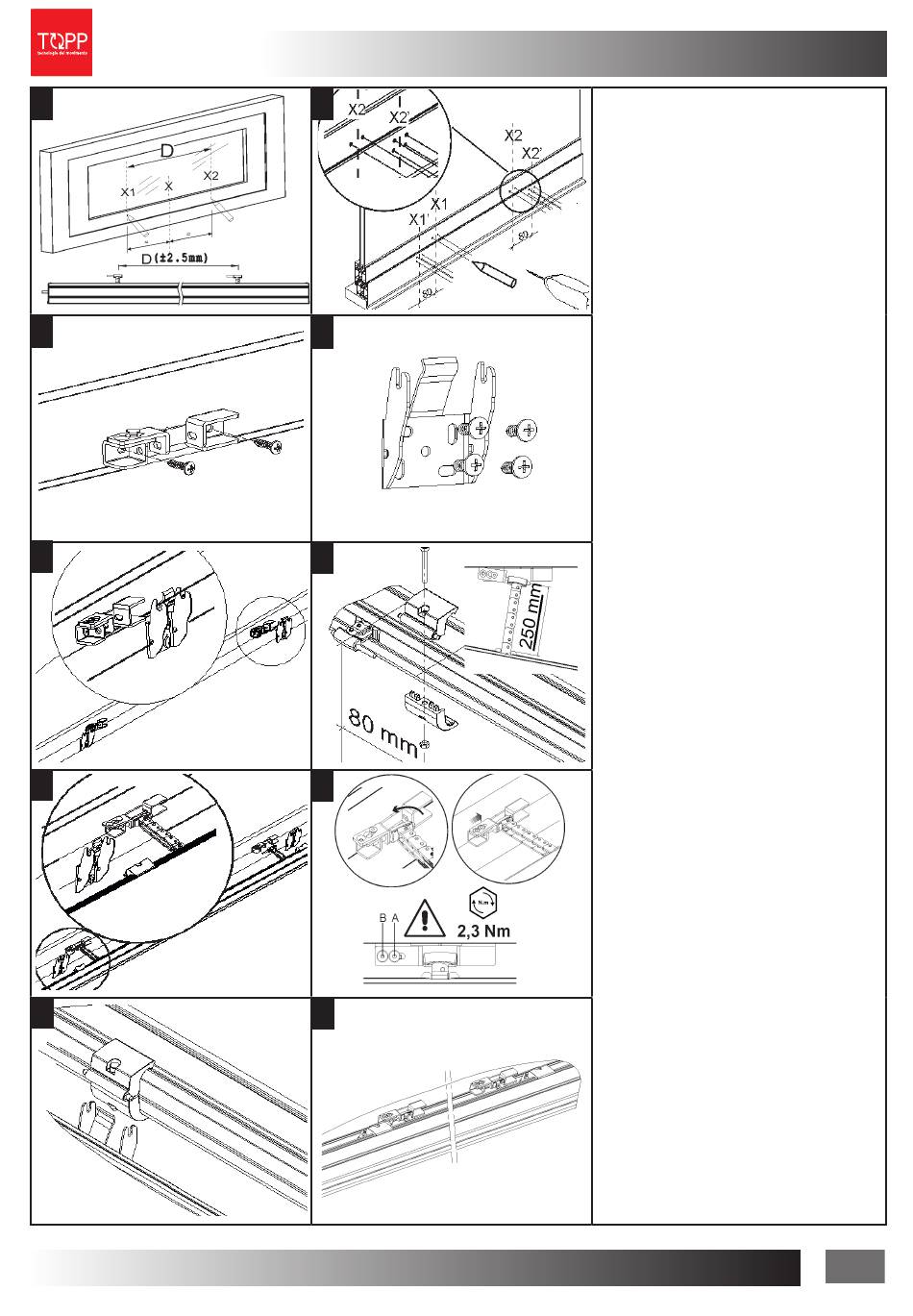

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen
Bestandteile
1)Mit einem Bleistift die Mittellinie X am Fenster
ziehen. Dann den Achsabstand D zwischen den
zwei Kettenenden des Stellantriebs messen und
dieses Maß auf das Fenster übertragen, symme-
trisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
2)Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten
Achsen und Anwendungshöhen für die Anwen-
dung die Punkte markieren, die den Befestigun-
gsbohrungen der Bügel S1 und SD entsprechen;
Mit einem geeigneten Bohrer an dem Fenster die
Bohrungen vornehmen;
3)4)5)Mit den entsprechenden Schrauben die
zwei Anschlüsse S2 und die zwei Bügel zur Mon-
tage der Klapp-Ausführung SD befestigen.
6 ) In dem Hub des Stellantriebs neben den Ket-
tenenden die zwei Klemmenpaare M1 einsetzen
und sie teilweise mit der Schraube und Schrau-
benmutter, die im Lieferumfang enthalten sind,
befestigen; Die Klemmen mit einem Abstand von
80mm von der Mitte des entsprechenden Kette-
nendes positionieren und defi nitiv befestigen; Die
elektrischen Anschlüsse nach den in Abs.6 vorge-
schriebenen Anweisungen und in Bezug auf den
Schaltplan vornehmen. Dem Stellantrieb Strom
zuführen und das Heraustreten der Kette für min-
destens 250 mm Hub steuern; den Stellantrieb
abtrennen;
7) 8) Zuerst das Kettenende an dem Bügel LIN-
KE S2 befestigen; zuerst den Bolzen von der lan-
gen Seite einsetzen uns dann komplett einschie-
ben. Den Eckwinkel in die Mitte des Anschlusses
verschieben und leicht die Schraube A befesti-
gen. Dann in dem Fensterrahmen-Anschluss
auch die in den Kleinteilen enthaltene Schraube
B einsetzen und defi nitiv beide Schrauben mit
Sechskantschlüssel mit 2.5mm und Spannmutter
2,3 Nm befestigen. Das Kettenende an dem Büg-
el RECHTE S2 befestigen;
9) Die Klemmen M1 an den Anschlussbügeln an
dem Fenster SD befestigen; kontrollieren, dass
die Bügel zur Befestigung am Fenster korrekt an
den entsprechenden Klemmen befestigt sind. Die
Anzahl der zur Montage notwendigen Klemmen
ändert sich je nach Länge des Stellantriebs: Bei
bis zu 3 Metern werden nur 2 Klemmen benutzt,
bei über 3 Metern eine dritte Klemme in der Mitte
des Stellantriebs anbringen.
10)Eine komplette Öffnung und Schließung des
Fensters vornehmen. Kontrollieren, dass bei offe-
nem Fenster der Hub einige Zentimeter unter dem
von den mechanischen Feststellvorrichtungen
erlaubten effektiven Hub liegt. Nach Abschluss
der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der
Dichtungen kontrollieren.
