INSTALLATIONSBESCHREIBUNG -5
2
4
6
8
10
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
DESCRIZIONE INSTALLAZIONE
Aprire la confezione ed estrarre i vari componen-
ti;

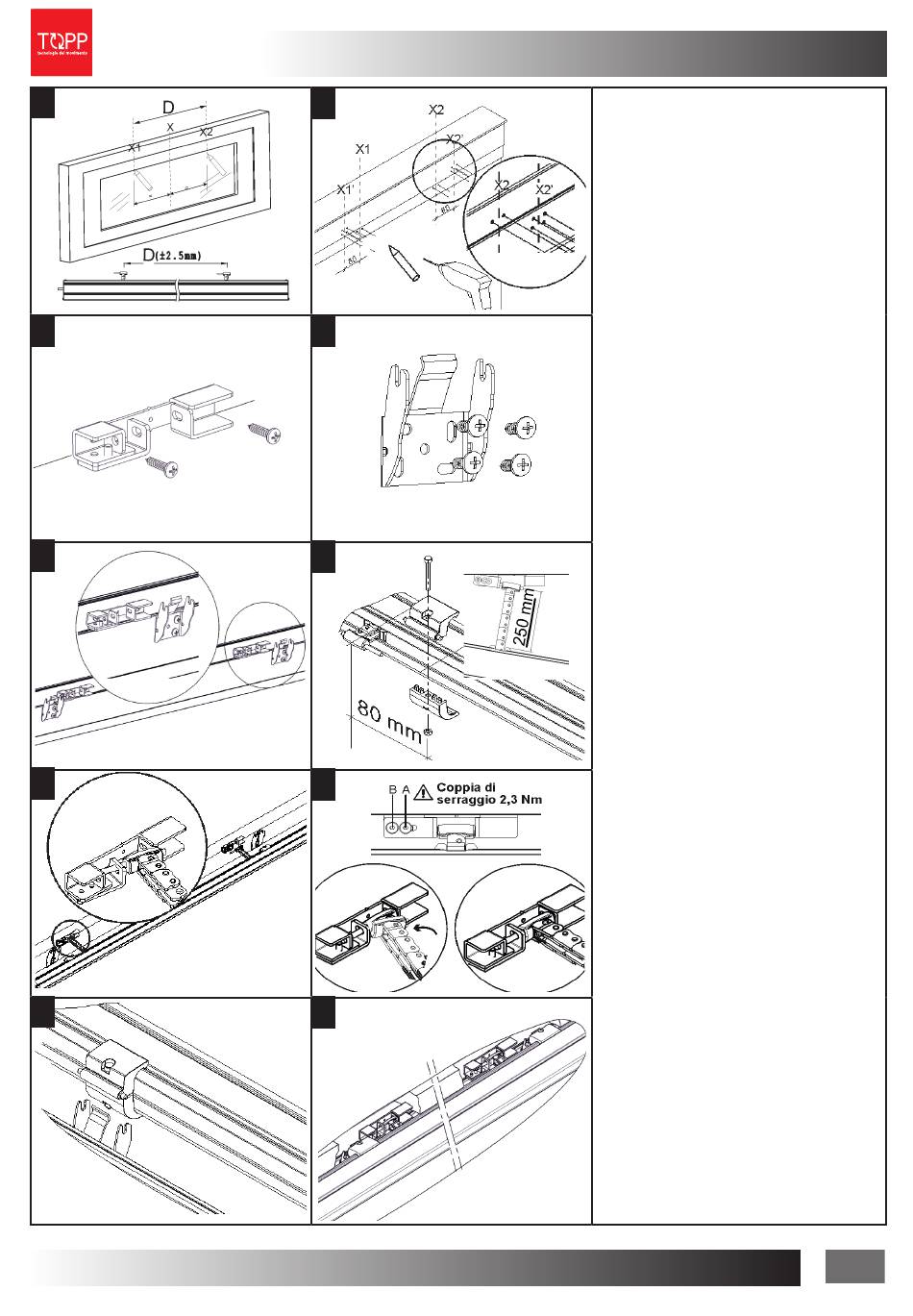

1) Tracciare con una matita la mezzeria X del
serramento. Misurare quindi l'interasse D tra i
due terminali catena dell'attuatore e riportare
tale la misura sul serramento, simmetricamente
alla mezzeria X, tracciare gli assi X1 e X2;
2) Tracciare gli assi X1' e X2' . Tenendo come
riferimento gli assi precedentemente tracciati e
le quote di posizionamento per l'applicazione
segnare i punti corrispondenti ai fori di fi ssaggio
delle staffe S4 e SD. Con un trapano idoneo,
eseguire nel serramento i fori ;
3)4)5) Con le apposite viti fi ssare i due attacchi
S4 e le due staffe SD.
6)Inserire, nella corsia dell'attuatore adiacente
ai terminali catena, le due coppie di morsetti M1
per applicazioni a sporgere chiudendole parzial-
mente mediante la vite ed il dado contenuti nella
confezione. Posizionare i morsetti ad una distan-
za di 80mm dal centro del rispettivo terminale
catena e fi ssarli defi nitivamente;
Effettuare i collegamenti elettrici in conformità a
quanto prescritto nel capitolo collegamenti elet-
trici. Comandare quindi le uscite catena di alme-
no 250mm e scollegare l'alimentazione elettrica;
7)8)Agganciare il terminale a catena SINISTRO
al rispettivo attacco S4, inserendo prima il per-
no dal lato lungo e quindi inserendolo comple-
tamente, spostare la squadretta verso il centro
dell'attacco e fi ssare leggermente la vite A.
Inserire quindi nell'attacco infi sso anche la vite
B contenuta nella minuteria e fi ssare defi nitiva-
mente entrambe le viti con chiave esagonale da
2.5mm e coppia serraggio 2,3 Nm. Agganciare il
terminale a catena DESTRO al rispettivo attacco
S4, come descritto prima..
9)Agganciare i morsetti M1 alle staffe SD; accer-
tarsi che le staffe di attacco al serramento siano
agganciate correttamente ai rispettivi morsetti. Il
numero di morsetti necessari al montaggio va-
riano a seconda della lunghezza dell'attuatore:
fi no a 3 metri si utilizzano solo 2 morsetti, oltre i
3 metri se ne aggiunge un terzo al centro dell'at-
tuatore.
10)Ricollegare il cavo all'alimentazione elettri-
ca. Verifi care che a serramento aperto la corsa
dell'attuatore sia inferiore di qualche centimetro
alla corsa effettiva consentita dai fermi mecca-
nici. Conclusa la fase di chiusura verifi care che
il serramento sia completamente chiuso control-
lando lo schiacciamento delle guarnizioni.
