INSTALLATIONS- UND WARTUNGSANLEITUNGEN

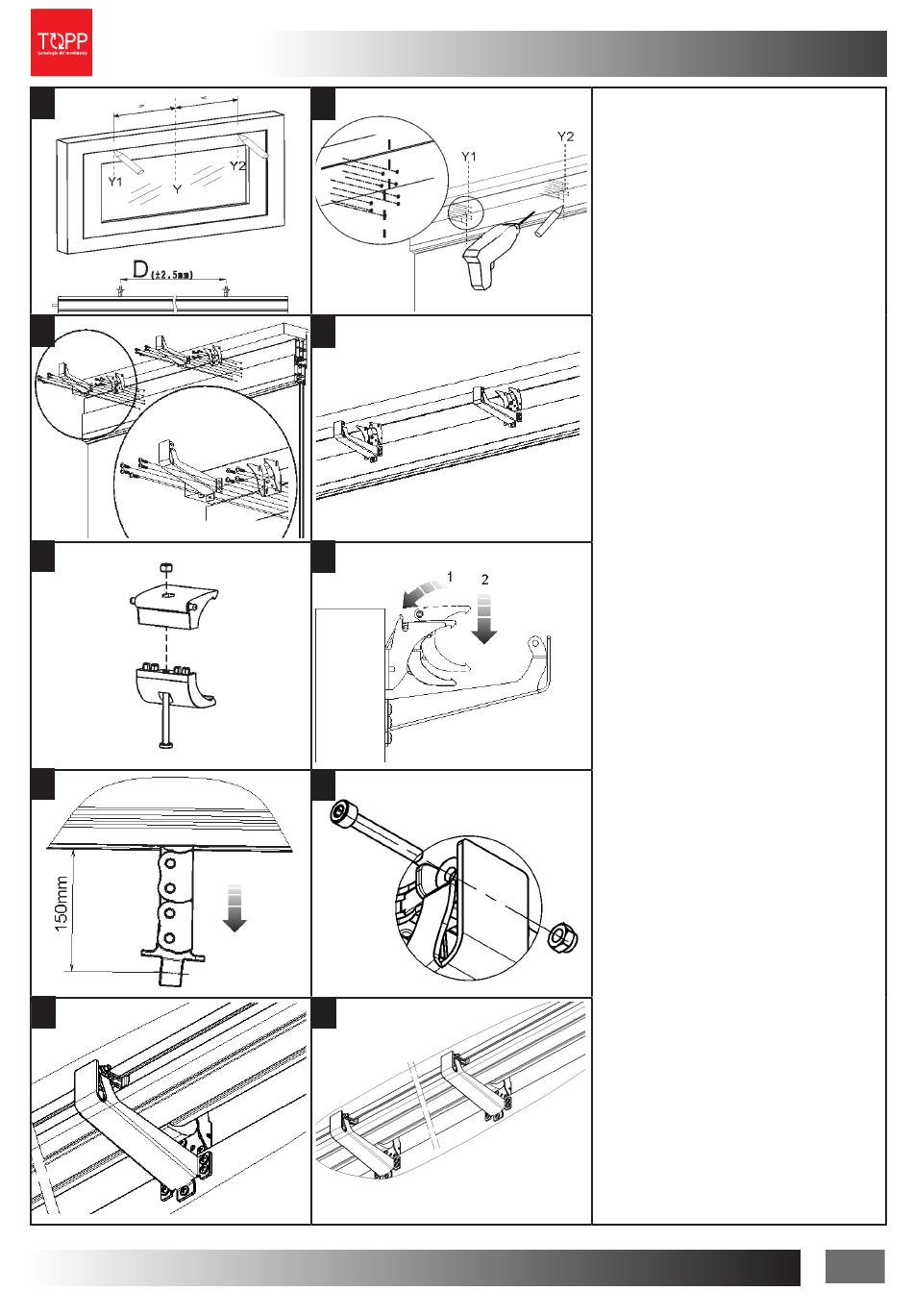

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen
Bestandteile
1) Mit einem Bleistift die Mittellinie Y am Fenster
ziehen. Dann den Achsabstand D zwischen den
zwei Kettenenden des Stellantriebs messen und
dieses Maß auf das Fenster übertragen, symme-
trisch zu der Mittellinie Y, die Achsen Y1 und Y2
anzeichnen;
2) Unter Berücksichtigung der zuvor angezei-
chneten Achsen und Anwendungshöhen für die
Anwendung die Punkte markieren, die den Be-
festigungsbohrungen der Bügel S3 und SG ent-
sprechen;
Mit einem geeigneten Bohrer an dem Fenster die
Bohrungen vornehmen;
3)4)Mit den entsprechenden Schrauben die zwei
Anschlüsse S3 und die zwei Bügel zur SG
5 ) Schließen Sie die beiden M2-Klemmen teilwei-
se
6) Die zwei zusammengebauten Klemmenpaare
M2 an den Kippbügeln SG einsetzen;
ACHTUNG: Den schwenkbaren Kippbügel beim
Einsetzen der Klemmen nicht beschädigen;
Den Antrieb in die Klemmen M2 durch die Schie-
nen am Stellantrieb bringen. Zentrieren Sie
das Kettenende auf der unteren Klappe, dann
schließen Sie die Klemmen fest
7)Die elektrischen Anschlüsse nach den in Abs.6
vorgeschriebenen Anweisungen und in Bezug
auf den Schaltplan vornehmen. Dem Stellantrieb
Strom zuführen und das Heraustreten der Kette
für mindestens 150 mm Hub steuern; den Stellan-
trieb abtrennen;
Die Anzahl der zur Montage notwendigen Klem-
men ändert sich je nach Länge des Stellantriebs:
Bei bis zu 3 Metern werden nur 2 Klemmen be-
nutzt, bei über 3 Metern eine dritte Klemme in der
Mitte des Stellantriebs anbringen.
8)9)10)) Das Kettenende an dem Kippbügel S3
mit der im Lieferumfang enthaltenen Schraube
und der Schraubenmutter befestigen.
ACHTUNG: Die Schraubenmutter nicht mehr als
bis zum Anschlag mit dem Bügel festziehen, um
nicht den korrekten Betrieb des Stellantriebs zu
beeinträchtigen.
Eine komplette Öffnung und Schließung des Fen-
sters vornehmen. Kontrollieren, dass bei offenem
Fenster der Hub einige Zentimeter unter dem
von den mechanischen Feststellvorrichtungen
erlaubten effektiven Hub liegt. Nach Abschluss
der Schließphase kontrollieren, dass das Fenster
komplett geschlossen ist und die Quetschung der
Dichtungen kontrollieren.
