INSTALLATIONS- UND WARTUNGSANLEITUNGEN

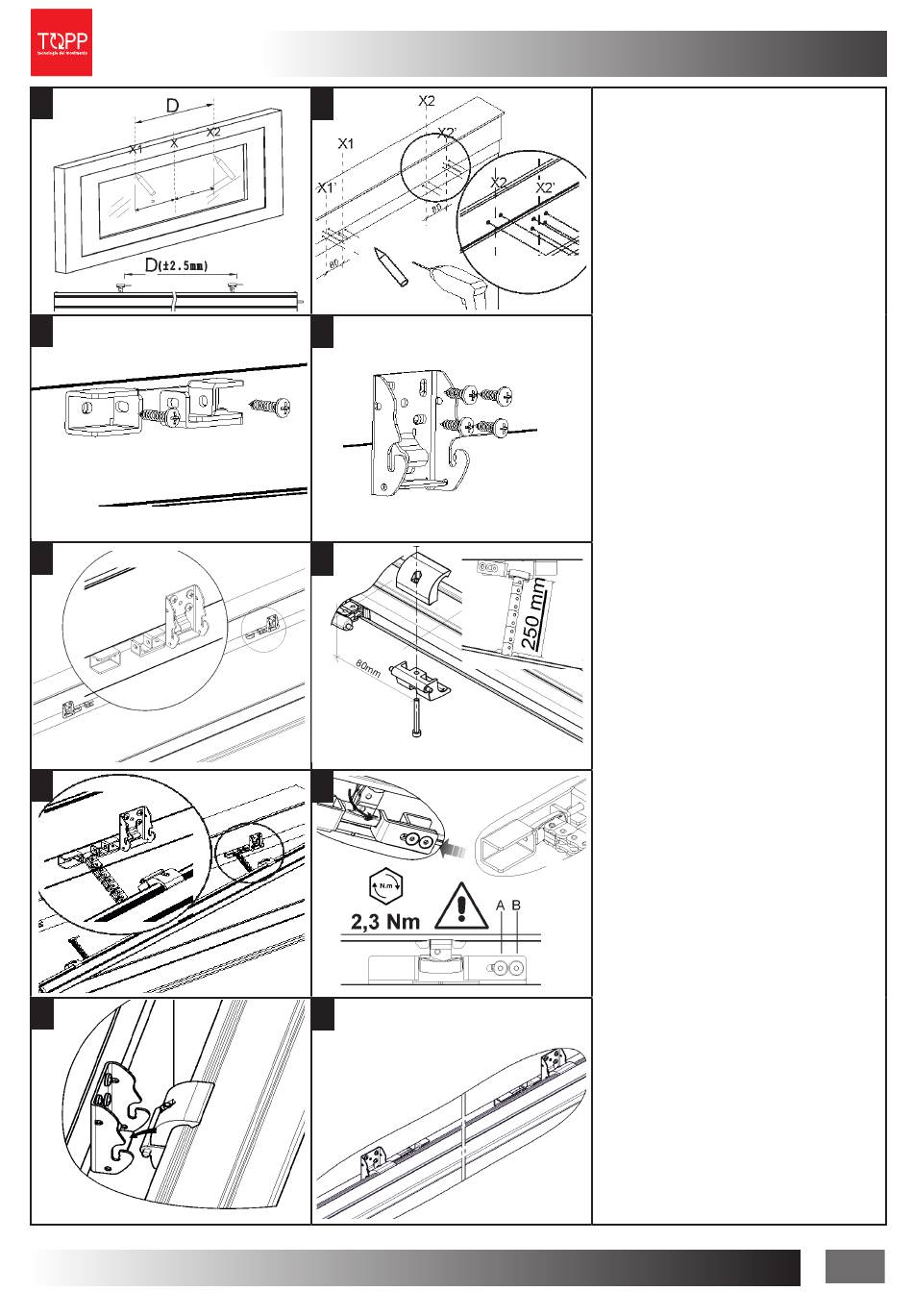

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen
Bestandteile
1)Mit einem Bleistift die Mittellinie X am Fenster
ziehen. Dann den Achsabstand D zwischen den
zwei Kettenenden des Stellantriebs messen und
dieses Maß auf das Fenster übertragen, symme-
trisch zu der Mittellinie X, die Achsen X1 und X2
anzeichnen;
2)Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten
Achsen und Anwendungshöhen für die Anwen-
dung die Punkte markieren, die den Befestigun-
gsbohrungen der Bügel S2 und SF entsprechen;
Mit einem geeigneten Bohrer an dem Fenster die
Bohrungen vornehmen;
3)4)5)Mit den entsprechenden Schrauben die
zwei Anschlüsse S2 und die zwei Bügel zur Mon-
tage der Klapp-Ausführung SF befestigen.
6 ) In dem Hub des Stellantriebs neben den Ket-
tenenden die zwei Klemmenpaare M1 einsetzen
und sie teilweise mit der Schraube und Schrau-
benmutter, die im Lieferumfang enthalten sind,
befestigen; Die Klemmen mit einem Abstand von
80mm von der Mitte des entsprechenden Kette-
nendes positionieren und defi nitiv befestigen; Die
elektrischen Anschlüsse nach den in Abs.6 vorge-
schriebenen Anweisungen und in Bezug auf den
Schaltplan vornehmen. Dem Stellantrieb Strom
zuführen und das Heraustreten der Kette für min-
destens 250 mm Hub steuern; den Stellantrieb
abtrennen;
7) 8) Zuerst das Kettenende an dem Bügel
RECHTE S2 befestigen; zuerst den Bolzen von
der langen Seite einsetzen uns dann komplett
einschieben. Den Eckwinkel in die Mitte des An-
schlusses verschieben und leicht die Schraube
A befestigen. Dann in dem Fensterrahmen-An-
schluss auch die in den Kleinteilen enthaltene
Schraube B einsetzen und defi nitiv beide Schrau-
ben mit Sechskantschlüssel mit 2.5mm und
Spannmutter 2,3 Nm befestigen. Das Kettenende
an dem Bügel LINKE S2 befestigen;
9) Die Klemmen M1 an den Anschlussbügeln an
dem Fenster SF befestigen; kontrollieren, dass
die Bügel zur Befestigung am Fenster korrekt an
den entsprechenden Klemmen befestigt sind. Die
Anzahl der zur Montage notwendigen Klemmen
ändert sich je nach Länge des Stellantriebs: Bei
bis zu 3 Metern werden nur 2 Klemmen benutzt,
bei über 3 Metern eine dritte Klemme in der Mitte
des Stellantriebs anbringen.Eine komplette Öff-
nung und Schließung des Fensters vornehmen.
Kontrollieren, dass bei offenem Fenster der Hub
einige Zentimeter unter dem von den mechani-
schen Feststellvorrichtungen erlaubten effektiven
Hub liegt. Nach Abschluss der Schließphase kon-
trollieren, dass das Fenster komplett geschlossen
ist und die Quetschung der Dichtungen kontrol-
lieren.
