INSTALLATIONS- UND WARTUNGSANLEITUNGEN

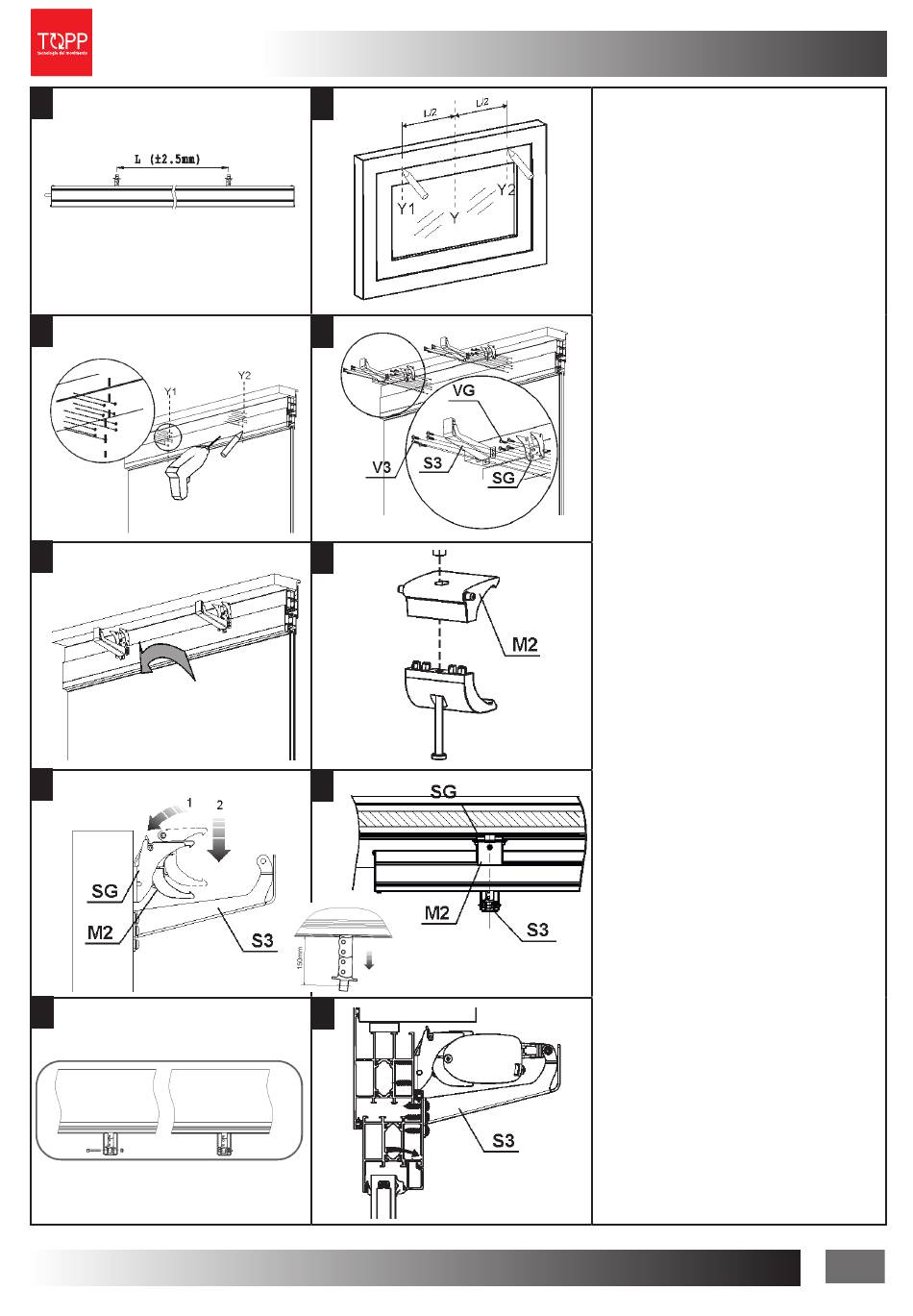

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen
Bestandteile
1)2) Mit einem Bleistift die Mittellinie Y am Fen-
ster ziehen.
Dann den Achsabstand L zwischen den zwei
Kettenenden des Stellantriebs messen und die-
ses Maß auf das Fenster übertragen, symmetri-
sch zu der Mittellinie Y, die Achsen Y1 und Y2
anzeichnen;
3) Unter Berücksichtigung der zuvor angezei-
chneten Achsen und Anwendungshöhen für die
Anwendung die Punkte markieren, die den Be-
festigungsbohrungen der Bügel S3 und SG ent-
sprechen; Mit einem geeigneten Bohrer an dem
Fenster die Bohrungen vornehmen;
4)5)Mit den entsprechenden Schrauben die zwei
Anschlüsse S3 und die zwei Bügel zur SG
6 ) Schließen Sie die beiden M2-Klemmen
teilweise
7) Die zwei zusammengebauten Klemmenpaare
M2 an den Kippbügeln SG einsetzen;
ACHTUNG: Den schwenkbaren Kippbügel beim
Einsetzen der Klemmen nicht beschädigen;
8)Den Antrieb in die Klemmen M2 durch die
Schienen am Stellantrieb bringen. Zentrieren Sie
das Kettenende auf der unteren Klappe, dann
schließen Sie die Klemmen fest
9)Die elektrischen Anschlüsse nach den in Abs.6
vorgeschriebenen Anweisungen und in Bezug
auf den Schaltplan vornehmen. Dem Stellantrieb
Strom zuführen und das Heraustreten der Kette
für mindestens 150 mm Hub steuern; den Stel-
lantrieb abtrennen;
Die Anzahl der zur Montage notwendigen Klem-
men ändert sich je nach Länge des Stellantriebs:
Bei bis zu 3 Metern werden nur 2 Klemmen be-
nutzt, bei über 3 Metern eine dritte Klemme in
der Mitte des Stellantriebs anbringen.
10) Das Kettenende an dem Kippbügel S3
mit der im Lieferumfang enthaltenen Schraube
und der Schraubenmutter befestigen.
ACHTUNG: Die Schraubenmutter nicht mehr als
bis zum Anschlag mit dem Bügel festziehen, um
nicht den korrekten Betrieb des Stellantriebs zu
beeinträchtigen.
Eine komplette Öffnung und Schließung des
Fensters vornehmen. Kontrollieren, dass bei
offenem Fenster der Hub einige Zentimeter
unter dem von den mechanischen Feststellvor-
richtungen erlaubten effektiven Hub liegt. Nach
Abschluss der Schließphase kontrollieren, dass
das Fenster komplett geschlossen ist und die
Quetschung der Dichtungen kontrollieren.
