INSTALLATIONS- UND WARTUNGSANLEITUNGEN
2

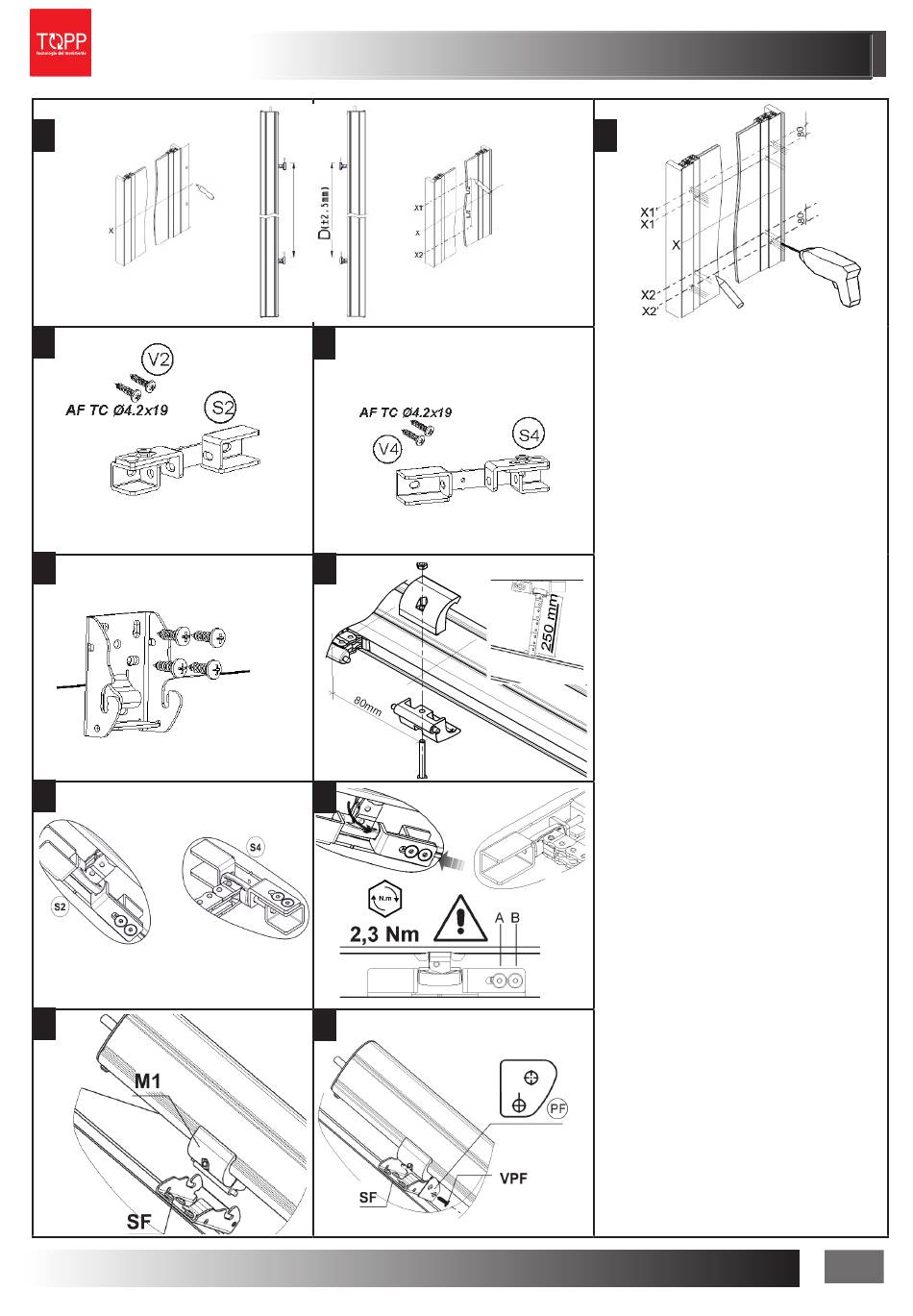

INSTALLATIONSBESCHREIBUNG
Die Verpackung öffnen und die verschiedenen Be-
standteile
1)Mit einem Bleistift die Mittellinie X am Fenster
ziehen. Dann den Achsabstand D zwischen den zwei
Kettenenden des Stellantriebs messen und dieses
Maß auf das Fenster übertragen, symmetrisch zu der
Mittellinie X, die Achsen X1 und X2 anzeichnen;
2)Die Achsen X1' und X2' anzeichnen. Unter
Berücksichtigung der zuvor angezeichneten Ach-
sen und Anwendungshöhen für die Anwendung die
Punkte markieren, die den Befestigungsbohrungen
der Bügel S2 (S4) und SF entsprechen; Mit einem
geeigneten Bohrer an dem Fenster die Bohrungen
vornehmen;
3)4)5)Mit den entsprechenden Schrauben die zwei
Anschlüsse S2 (S4) und die zwei Bügel zur Montage
der Klapp-Ausführung SF befestigen.
6 ) In dem Hub des Stellantriebs neben den Kette-
nenden die zwei Klemmenpaare M1 einsetzen und
sie teilweise mit der Schraube und Schraubenmut-
ter, die im Lieferumfang enthalten sind, befestigen;
Die Klemmen mit einem Abstand von 80mm von der
Mitte des entsprechenden Kettenendes positionieren
und defi nitiv befestigen; Die elektrischen Anschlüsse
nach den in Abs.6 vorgeschriebenen Anweisungen
und in Bezug auf den Schaltplan vornehmen. Dem
Stellantrieb Strom zuführen und das Heraustreten
der Kette für mindestens 250 mm Hub steuern; den
Stellantrieb abtrennen;
7) 8) Zuerst das Kettenende an dem Bügel OBERER
S2 (S4) befestigen; zuerst den Bolzen von der langen
Seite einsetzen uns dann komplett einschieben. Den
Eckwinkel in die Mitte des Anschlusses verschieben
und leicht die Schraube A befestigen. Dann in dem
Fensterrahmen-Anschluss auch die in den Kleintei-
len enthaltene Schraube B einsetzen und defi nitiv
beide Schrauben mit Sechskantschlüssel mit 2.5mm
und Spannmutter 2,3 Nm befestigen. Das Kettenen-
de an dem Bügel NIEDRIGER S2 (S4) befestigen;
9) Die Klemmen M1 an den Anschlussbügeln an dem
Fenster SF befestigen; kontrollieren, dass die Bügel
zur Befestigung am Fenster korrekt an den entspre-
chenden Klemmen befestigt sind.
10)Den Haken PF und die Sicherungsschraube ein-
setzen.
Kontrollieren, dass bei offenem Fenster der Hub ei-
nige Zentimeter unter dem von den mechanischen
Feststellvorrichtungen erlaubten effektiven Hub liegt.
Nach Abschluss der Schließphase kontrollieren, dass
das Fenster komplett geschlossen ist und die Quet-
schung der Dichtungen kontrollieren.
