4- AUFSTELLUNG

ALLGEMEINE ANWEISUNGEN
• DIE STELLANTRIEBINSTALLATION DARF AUSSCHLIESSLICH VON FACHKUNDIGEM UND QUALIFIZIERTEM TECHNISCHEN PERSONAL
AUSGEFÜHRT WERDEN, DAS DIE BERUFLICHEN UND TECHNISCHEN VON DEN IM AUFSTELLUNGSLAND GELTENDEN REGELUNGEN
VORGESEHENEN ANFORDERUNGEN BEFRIEDIGT.
• DIE STELLANTRIEBDIENSTLEISTUNGEN SOLLEN AUSREICHEND FÜR DIE RICHTIGE BEWEGUNG DES FENSTERS SEIN. MAN MUSS
ZWANGSMÄSSIG DIE SCHUBKRAFT ODER DIE ZUGKRAFT NACH DEM TYP UND DEM GEWICHT DES FENSTERRAHMENS PRÜFEN
(ABS. 3.1). ES IST VERBOTEN, BEZÜGLICH DER TECHNISCHEN DATEN ANGEGEBENEN GRENZEN ZU ÜBERSCHREITEN (ABS. 3.1)
• DIE STELLANTRIEBINSTALLATION IST AUSSCHLIESSLICH MIT GESCHLOSSENEM FENSTER .
• VOR DER AUSFÜHRUNG DER STELLANTRIEBINSTALLATION AN KLIPPFENSTERN PRÜFEN, DASS ZWEI KOMPASSENDSCHALTER
ODER EIN ALTERNATIVES SICHERHEITSSYSTEM AUF BEIDEN SEITEN DES FENSTERS ANMONTIERT SIND, UM DEN ZUFÄLLIGEN
FALL DES FENSTERS ZU VERMEIDEN.
• FÜR DEN RICHTIGEN BETRIEB DES STELLANTRIEBS, MUSS DAS FENSTER EINE MINDESTHÖHE DES FENSTERS HABEN ABS. 3
• PRÜFEN, DASS DER ABSTAND "D" ZWISCHEN DEM STELLANTRIEBGEHÄUSE UND DEM KETTENENDSTÜCK GRÖSSER ALS 5 mm IST.
• DIE FLÄCHE ZUR INSTALLIERUNG DIE BÜGELHALTERUNG ZUM FENSTERRAHMEN ARS MUß PERFEKT FLACH UND/ODER GEEBNET
SEIN.
• DIE STRUKTUR UND DAS MATERIAL, AUS DEM DER FENSTERRAHMEN BESTEHT, MÜSSEN FÜR DIE BEFESTIGUNG DES AK-
TUATORS GEEIGNET SEIN UND WÄHREND DES ÖFFNENS UND SCHLIESSENS DES FENSTERS EINE GUTE UNTERSTÜTZUNG
GEWÄHRLEISTEN.
AUFSTELLUNG
• Führen Sie die Installation wie in Kapitel 5 beschrieben durch: ABBILDUNGEN/ BESCHREIBUNG ZUR INSTALLATION
ELEKTRISCHE VERBINDUNGEN
• DIE ELEKTRISCHE VERBINDUNG VOM MODELL C160/24V MUSS MIT EINEM NETZTEIL MIT SICHERHEITSKLEINSTSPANNUNG AUSGEFÜHRT
WERDEN, DAS GEGEN KURZSCHLUSS GESCHÜTZT IST.
• DIE ELEKTRISCHE VERBINDUNG DES STELLANTRIEBS DARF AUSSCHLIESSLICH VON FACHKUNDIGEM UND QUALIFIZIERTEM TECHNIS-
CHEM PERSONAL AUSGEFÜHRT WERDEN, DAS DIE BERUFLICHEN UND TECHNISCHEN VON DEN IM AUFSTELLUNGSLAND GELTENDEN
REGELUNGEN VORGESEHENEN ANFORDERUNGEN BEFRIEDIGT; UND DAS DEM KUNDEN EINE KONFORMITÄTSERKLÄRUNG FÜR DIE
VORGENOMMENE VERBINDUNG UND/ODER ANLAGE ERSTELLT.
• VOR DER AUSFÜHRUNG DER ELEKTRISCHEN VERBINDUNG DES STELLANTRIEBS DIE RICHTIGKEIT DER INSTALLATION AM FENSTER-
RAHMEN PRÜFEN.
• DIE SPEISELEITUNG, AN DER DER STELLANTRIEB ANGESCHLOSSEN WIRD, MUSS MIT DEN VON DEN IM INSTALLATIONSLAND GEL-
TENDEN REGELUNGEN ÜBEREINSTIMMEN, AUF DEM KENNDATENSCHILD UND AUF DER "CE"-KENNZEICHNUNG, ANGEGEBENEN TECH-
NISCHEN MERKMALE BEFRIEDIGEN, UND MUSS MIT EINER GEEIGNETEN BEERDUNGSANLAGE GESTATTET SEIN.
• DER KABELQUERSCHNITT DER SPEISELEITUNG MUSS ZWECKMÄSSIG NACH DER AUFGENOMMENEN ELEKTRISCHEN LEISTUNG BE-
MESSEN SEIN (SIEHE KENNDATENSCHILDANGABEN UND "CE"-KENNZEICHNUNG).
• JEDE SORTE VON ELEKTRISCHEM MATERIAL (STECKER, KABEL, KLEMMEN, USW.), DAS FÜR DIE VERBINDUNG ANGEWANDT WIRD, MUSS
ZWECKMÄSSIG UND "CE" GEKENNZEICHNET SEIN, ALS AUCH MIT DEN VON DER IM INSTALLATIONSLAND GELTENDEN GESETZGEBUNG
VORGESEHENEN ANFORDERUNGEN ÜBEREINSTIMMEN.
• JEDE SORTE VON ELEKTRISCHEM MATERIAL (STECKER, KABEL, KLEMMEN, USW.), DAS FÜR DIE VERBINDUNG ANGEWANDT WIRD, MUSS
ZWECKMÄSSIG UND "CE" GEKENNZEICHNET SEIN, ALS AUCH MIT DEN VON DER IM INSTALLATIONSLAND GELTENDEN GESETZGEBUNG
VORGESEHENEN ANFORDERUNGEN ÜBEREINSTIMMEN.
• VOR DER AUSFÜHRUNG DES ELEKTROANSCHLUSSES DES ANTRIEBS MUSS KONTROLLIERT WERDEN, OB DAS VERSORGUNGSKABEL
BESCHÄDIGT IST. WENN DIES DER FALL IST, MUSS ES VOM HERSTELLER, VOM TECHNISCHEN KUNDENDIENST ODER VON DEN ZUSTÄN-
DIGEN MITARBEITERN ERSETZT WERDEN.
STEUERVORRICHTUNGEN
DIE FÜR DIE BETÄTIGUNG DES STELLANTRIEBS ANGEWANDTEN STEUERVORRICHTUNGEN MÜSSEN DIE VON
DER IM INSTALLATIONSLAND GELTENDEN GESETZGEBUNG VORGESEHENEN SICHERHEITSBEDINGUNGEN
GEWÄHRLEISTEN.
Nach den verschiedenen Installationstypologien können die verschiedenen Stellantreibmodelle von folgenden Steuervorrichtungen ges-
teuert werden:
1) MANUELLER DRUCKKNOPF: Zweipoliger Umschalter mit mittlerer OFF-Stellung, mit Steuerung von "anwesendem Mann";
2) STEUER- UND SPEISUNGSEINHEIT: Steuereinheiten mit Mikroprozessor (z.B.: Mod. TF, usw.), welche durch einen oder mehreren
manuellen Druckknöpfe, durch einen Infrarotfernbedienung oder durch eine 433 Mhz Funksteuerung den einzelnen Stellantrieb oder
mehrere Stellantriebe gleichzeitig steuern. Es ist möglich, zu diesen Steuereinheiten Regensensoren (RDC - 12V), den Windsensor
(RW) und den Helligkeitssensor zu verbinden.
• UM DEN RICHTIGEN BETRIEB DES STELLANTRIEBS ZU GEWÄHRLEISTEN, DIE EVENTUELL ANGEWANDTEN STEUER- UND SPEISEEIN-
HEITEN MÜSSEN DEM STELLANTRIEB SPANNUNG FÜR MAX. 120 Sek. LIEFERN.
• VOR DER INBETRIEBNAHME DES STELLANTRIEBS, MUSS DER NUTZER ZWANGSMÄSSIG PRÜFEN, DASS ES NEBEN UND/ODER UNTER
DEM FENSTER KEINE PERSONEN, TIERE, UND DINGE GIBT, DEREN SICHERHEIT ZUFÄLLIG GEFÄHRDET WERDEN KÖNNTE .

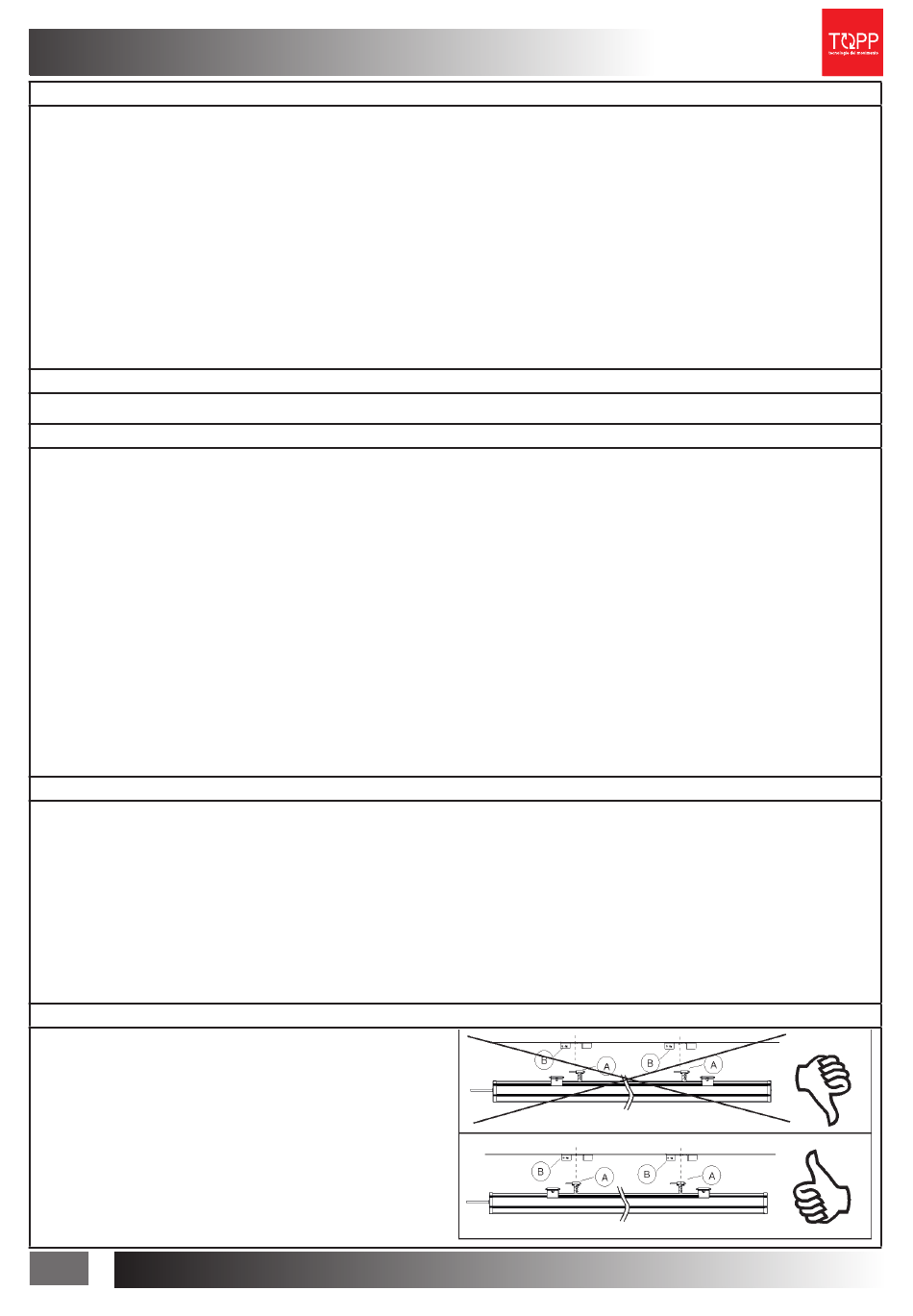

RICHTIGE MONTAGE DES STELLANTRIEBS AM FENSTER
• DIE RICHTIGE REGELUNG DES FENSTERSCHLIESSENS SICHERT
DIE LEBENSDAUER UND DIE DICHTHEIT DER DICHTUNGEN, ALS
AUCH DEN GUTEN BETRIEB DES STELLANTRIEBS.
• Prüfen, der Hub bei off enem Fenster einige Zentimeter niedRIGER IST
ALS DER VON DEN MECHANISCHEN VERRIEGELUNGSVOR-
RICHTUNGEN BESTIMMTE HUB IST;
• PRÜFEN, DASS DAS KETTENENDSTÜCK (B) AUF DER SELBEN
ACHSE MIT DER SCHNELLKUPPLUNG (A) IST. ANDERENFALLS
DIE BEFESTIGUNGSSCHRAUBEN LÖSEN UND RICHTIG POSI-
TIONIEREN; WENN SIE NICHT GLEICHACHSIG SIND, KANN DAS
SCHÄDEN AM STELLANTRIEB UND AM FENSTER VERURSACHEN.
