3.3
LEDs
Alle LEDs (außer der LEDs RS) sind zweifarbig ausgestattet. Die LEDs im Feld links neben dem
alphanumerischem Display leuchten grün bei Messung und rot bei Fehlmeldungen.
Die LEDs im Feld unter der <SELECT/RESET> - Taste leuchten grün beim Einstellen und
Abfragen der links neben den LEDs aufgedruckten Einstellgrößen. Die LEDs leuchten rot, wenn die
rechts neben ihnen auf-gedruckten Einstellgrößen aktiviert sind oder wenn eine Auslösung vor-
liegt. Die mit dem Buchstaben RS gekennzeichnete LED leuchtet während der Einstellung der
Slave-Adresse für die serielle Schnittstelle (RS485) des Gerätes.

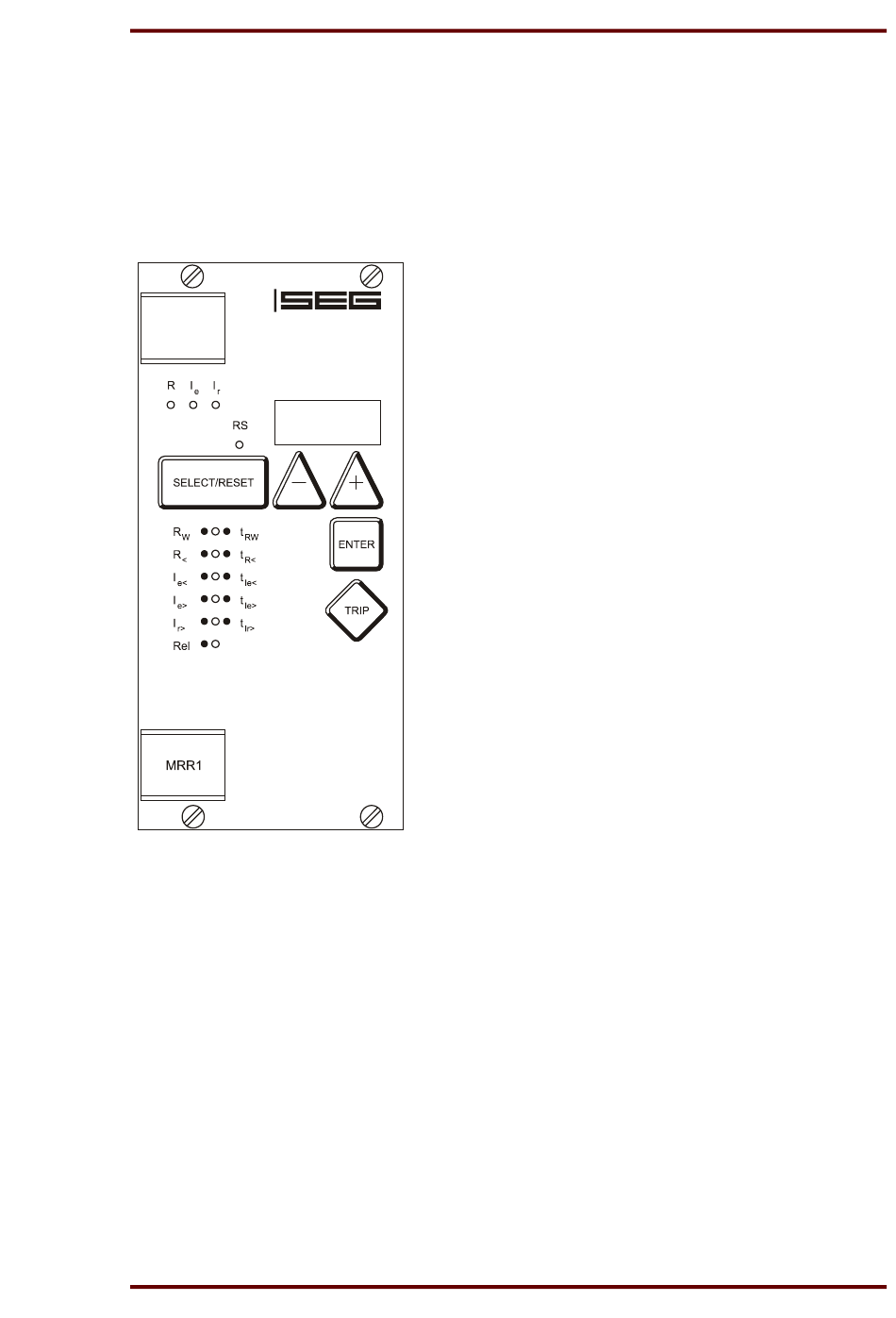

Abbildung 3.2: Frontplatte
