Handbuch MRR1
3. Aufbau
3.1
Anschlüsse

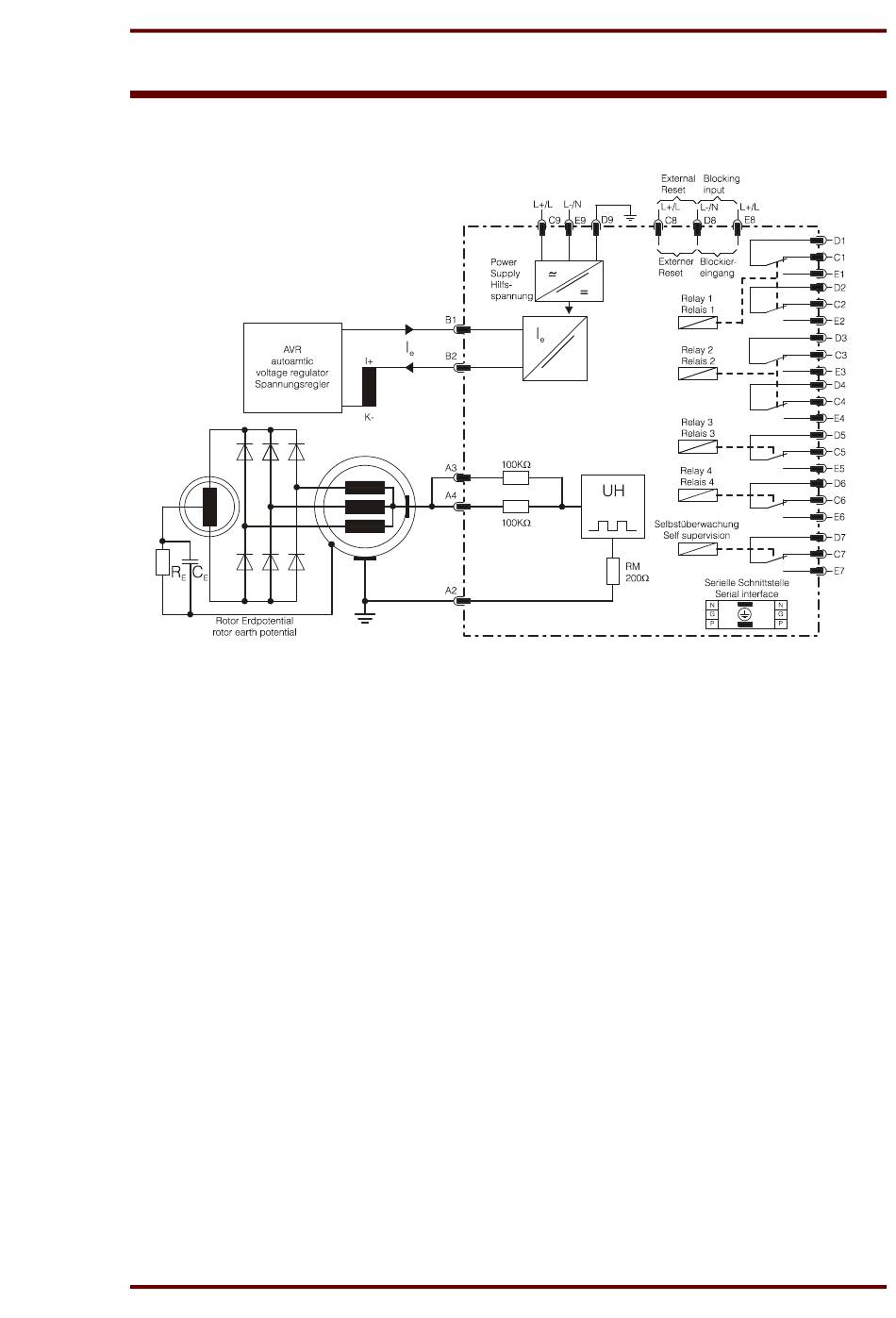

Abbildung 3.1: Anschlussbild
3.1.1 Ausgangsrelais
Das MRR1 hat insgesamt fünf Ausgangsrelais. Die Relais 1 und 2 verfügen über je zwei
Wechslerkontakte, die übrigen Relais haben je einen Wechslerkontakt. Die Funktion der Relais 1-4
ist programmierbar. Das Relais 5 meldet den Zustand der Selbstüberwachung.
Die Relais sind folgenden Kontakten zugeordnet:
Relais 1:
C1, D1, E1 und C2, D2, E2
Relais 2:
C3, D3, E3 und C4, D4, E4
Relais 3:
C5, D5, E5
Relais 4:
C6, D6, E6
Relais 5:
C7, D7, E7
Alle Relais arbeiten nach dem Arbeitsstromprinzip, nur das Selbstüberwachungs-Relais ist ein
Ruhestromrelais.
3.1.2 Blockiereingang
Durch Anlegen der Hilfsspannung an die Klemmen D8/E8 können die ausgewählten
Schutzfunktionen blockiert werden (siehe Kapitel 5.3.1).
3.1.3 Externer Rücksetzeingang
Siehe Kapitel 5.2.2
DOK-TD-MRR1, Rev. B
SEG Electronics GmbH
5
