SEG Electronics GmbH

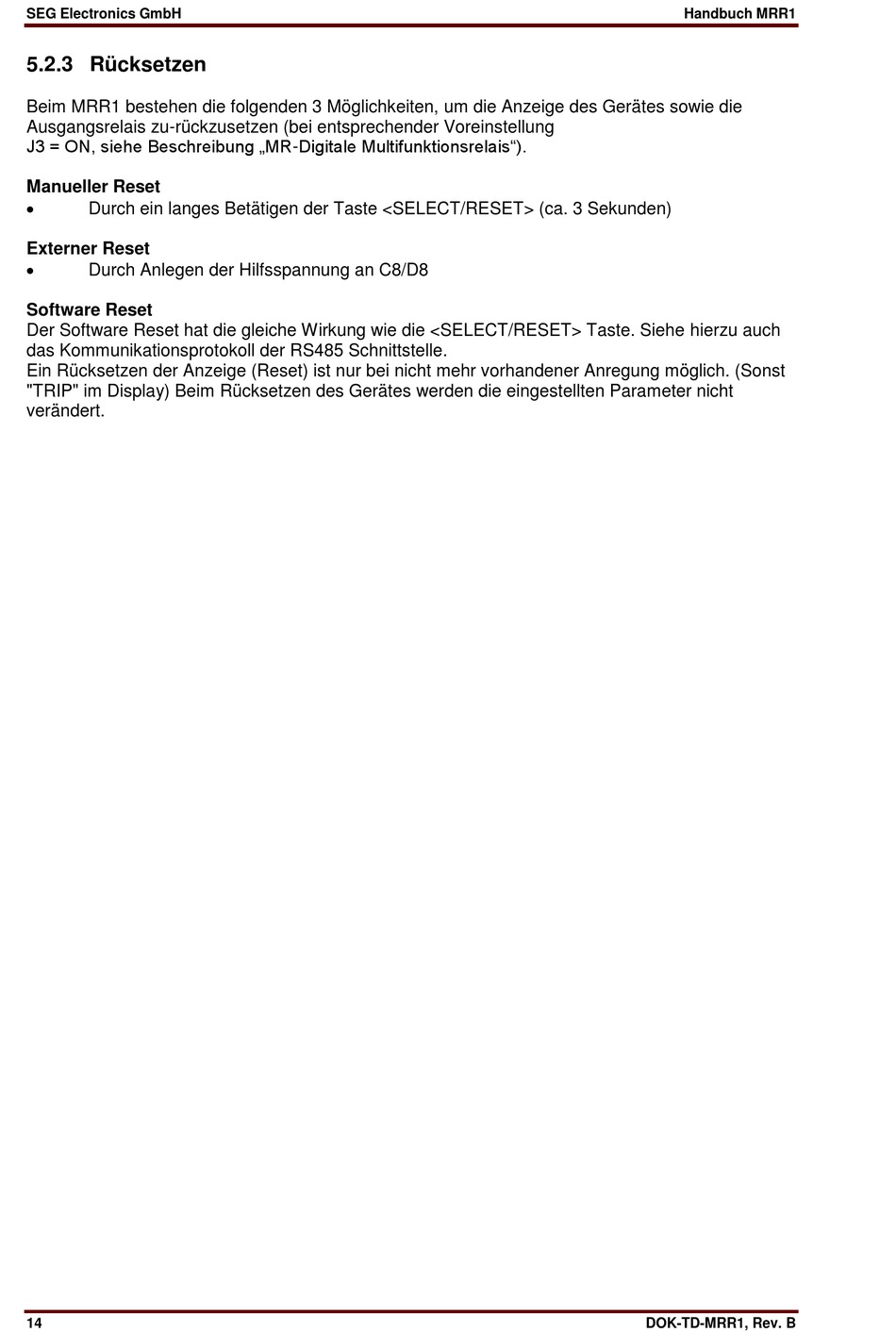

5.2.3 Rücksetzen
Beim MRR1 bestehen die folgenden 3 Möglichkeiten, um die Anzeige des Gerätes sowie die
Ausgangsrelais zu-rückzusetzen (bei entsprechender Voreinstellung
J3 = ON, siehe Beschreibung „MR-Digitale Multifunktionsrelais").
Manueller Reset
Durch ein langes Betätigen der Taste <SELECT/RESET> (ca. 3 Sekunden)
Externer Reset
Durch Anlegen der Hilfsspannung an C8/D8
Software Reset
Der Software Reset hat die gleiche Wirkung wie die <SELECT/RESET> Taste. Siehe hierzu auch
das Kommunikationsprotokoll der RS485 Schnittstelle.
Ein Rücksetzen der Anzeige (Reset) ist nur bei nicht mehr vorhandener Anregung möglich. (Sonst
"TRIP" im Display) Beim Rücksetzen des Gerätes werden die eingestellten Parameter nicht
verändert.
14
Handbuch MRR1
DOK-TD-MRR1, Rev. B
