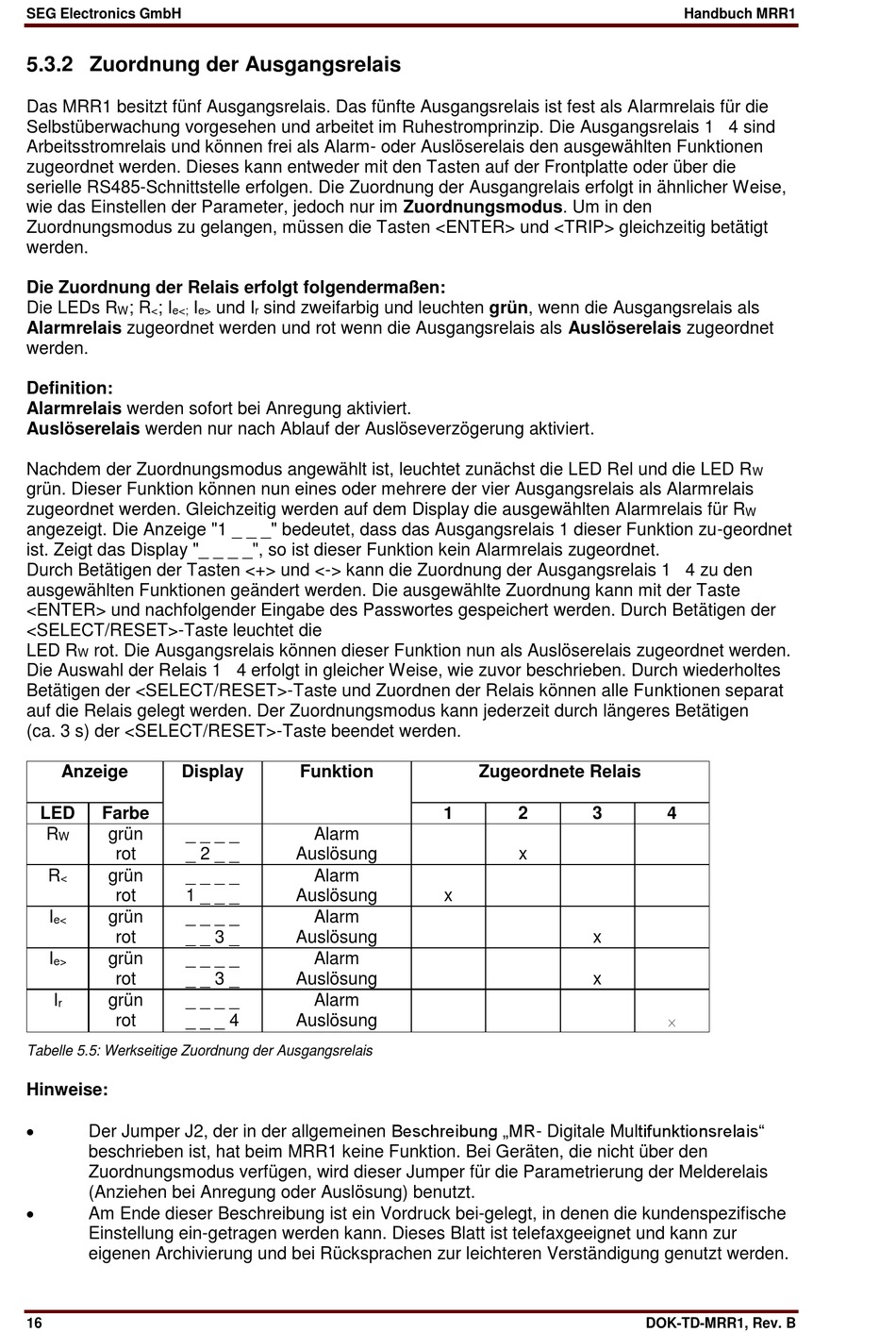

5.3.2 Zuordnung der Ausgangsrelais
Das MRR1 besitzt fünf Ausgangsrelais. Das fünfte Ausgangsrelais ist fest als Alarmrelais für die
Selbstüberwachung vorgesehen und arbeitet im Ruhestromprinzip. Die Ausgangsrelais 1 4 sind
Arbeitsstromrelais und können frei als Alarm- oder Auslöserelais den ausgewählten Funktionen
zugeordnet werden. Dieses kann entweder mit den Tasten auf der Frontplatte oder über die
serielle RS485-Schnittstelle erfolgen. Die Zuordnung der Ausgangrelais erfolgt in ähnlicher Weise,
wie das Einstellen der Parameter, jedoch nur im Zuordnungsmodus. Um in den
Zuordnungsmodus zu gelangen, müssen die Tasten <ENTER> und <TRIP> gleichzeitig betätigt
werden.
Die Zuordnung der Relais erfolgt folgendermaßen:
Die LEDs R
; R
; I
I
W
<
e<;
Alarmrelais zugeordnet werden und rot wenn die Ausgangsrelais als Auslöserelais zugeordnet
werden.
Definition:
Alarmrelais werden sofort bei Anregung aktiviert.
Auslöserelais werden nur nach Ablauf der Auslöseverzögerung aktiviert.
Nachdem der Zuordnungsmodus angewählt ist, leuchtet zunächst die LED Rel und die LED R
grün. Dieser Funktion können nun eines oder mehrere der vier Ausgangsrelais als Alarmrelais
zugeordnet werden. Gleichzeitig werden auf dem Display die ausgewählten Alarmrelais für R
angezeigt. Die Anzeige "1 _ _ _" bedeutet, dass das Ausgangsrelais 1 dieser Funktion zu-geordnet
ist. Zeigt das Display "_ _ _ _", so ist dieser Funktion kein Alarmrelais zugeordnet.
Durch Betätigen der Tasten <+> und <-> kann die Zuordnung der Ausgangsrelais 1 4 zu den
ausgewählten Funktionen geändert werden. Die ausgewählte Zuordnung kann mit der Taste
<ENTER> und nachfolgender Eingabe des Passwortes gespeichert werden. Durch Betätigen der
<SELECT/RESET>-Taste leuchtet die
LED R
rot. Die Ausgangsrelais können dieser Funktion nun als Auslöserelais zugeordnet werden.
W
Die Auswahl der Relais 1 4 erfolgt in gleicher Weise, wie zuvor beschrieben. Durch wiederholtes
Betätigen der <SELECT/RESET>-Taste und Zuordnen der Relais können alle Funktionen separat
auf die Relais gelegt werden. Der Zuordnungsmodus kann jederzeit durch längeres Betätigen
(ca. 3 s) der <SELECT/RESET>-Taste beendet werden.
Anzeige
Display
LED
Farbe
R
grün
_ _ _ _
W
rot
_ 2 _ _
R
grün
_ _ _ _
<
rot
1 _ _ _
I
grün
_ _ _ _
e<
rot
_ _ 3 _
I
grün
_ _ _ _
e>
rot
_ _ 3 _
I
grün
_ _ _ _
r
rot
_ _ _ 4
Tabelle 5.5: Werkseitige Zuordnung der Ausgangsrelais
Hinweise:
Der Jumper J2, der in der allgemeinen Beschreibung „MR- Digitale Multifunktionsrelais"
beschrieben ist, hat beim MRR1 keine Funktion. Bei Geräten, die nicht über den
Zuordnungsmodus verfügen, wird dieser Jumper für die Parametrierung der Melderelais
(Anziehen bei Anregung oder Auslösung) benutzt.
Am Ende dieser Beschreibung ist ein Vordruck bei-gelegt, in denen die kundenspezifische
Einstellung ein-getragen werden kann. Dieses Blatt ist telefaxgeeignet und kann zur
eigenen Archivierung und bei Rücksprachen zur leichteren Verständigung genutzt werden.
16
und I
sind zweifarbig und leuchten grün, wenn die Ausgangsrelais als
e>
r
Funktion
Alarm
Auslösung
Alarm
Auslösung
Alarm
Auslösung
Alarm
Auslösung
Alarm
Auslösung
Zugeordnete Relais
1
2
3
x
x
x
x
Handbuch MRR1
